功率谱估计和频率估计

功率谱和频谱的区别、联系功率谱：信号先⾃相关再作FFT。

频谱：信号直接作FFT。

区别：1、⼀个信号的频谱,只是这个信号从时域表⽰转变为频域表⽰,只是同⼀种信号的不同的表⽰⽅式⽽已, ⽽功率谱是从能量的观点对信号进⾏的研究,其实频谱和功率谱的关系归根揭底还是信号和功率,能量等之间的关系。

2、频谱是个很不严格的东西，常常指信号的Fourier变换，是⼀个时间平均（time average）概念；功率谱的概念是针对功率有限信号的(能量有限信号可⽤能量谱分析)，所表现的是单位频带内信号功率随频率的变换情况。

保留频谱的幅度信息，但是丢掉了相位信息，所以频谱不同的信号其功率谱是可能相同的。

3、功率谱是随机过程的统计平均概念，平稳随机过程的功率谱是⼀个确定函数；⽽频谱是随机过程样本的Fourier变换，对于⼀个随机过程⽽⾔，频谱也是⼀个“随机过程”。

（随机的频域序列）4、功率概念和幅度概念的差别。

此外，只能对宽平稳的各态历经的⼆阶矩过程谈功率谱，其存在性取决于⼆阶局是否存在并且⼆阶矩的Fourier变换收敛；⽽频谱的存在性仅仅取决于该随机过程的该样本的Fourier变换是否收敛。

联系：1、功率谱可以从两⽅⾯来定义，⼀个是⾃相关函数的傅⽴叶变换，另⼀个是时域信号傅⽒变换模平⽅然后除以时间长度。

第⼀种定义就是常说的维纳⾟钦定理，⽽第⼆种其实从能量谱密度来的。

根据parseval定理，信号傅⽒变换模平⽅被定义为能量谱，能量谱密度在时间上平均就得到了功率谱。

2、在频域分析信号分两种：（1）.对确定性信号进⾏傅⾥叶变换，分析频谱信息。

（2）.随机信号的傅⾥叶信号不存在，转向研究它的功率谱。

随机信号的功率谱和⾃相关函数是傅⾥叶变换对（即维纳⾟钦定理）。

功率谱估计有很多种⽅法以下转⾃⼩⽊⾍。

有些概念还不太明⽩，留作以后研究⽤。

最近听⽼师讲课，提到功率谱是把信号的⾃相关作FFT,我才发现⾃⼰概念上的⼀个误区：我⼀直以为功率谱和频谱是同⼀个概念，以为都是直接作FFT就可以了。

现代功率谱估计
现代功率谱估计是一种使用现代信号处理技术来计算信号功率谱的方法。

功率谱表示信号在频率域上的能量分布情况，描述了信号在不同频率上的能量或功率的分布。

在现代信号处理中，有几种方法可以用于功率谱估计：
周期图法（Periodogram Method）：这是最简单的功率谱估计方法之一。

通过对信号进行傅里叶变换，然后取幅度的平方得到功率谱估计。

但是在实际应用中，可能需要对信号进行分段并对每个段进行周期图法计算，最后取平均值来获得更准确的估计结果。

Welch方法：这是一种常用的功率谱估计方法，它通过将信号分成多个段并对每个段进行周期图法计算，最后对所有段的结果进行平均来减小估计的方差，提高估计的准确性。

改进的周期图法：包括Bartlett、Hanning、Hamming等窗口函数来改进周期图法，减小泄漏效应leakage effect，提高频谱估计的分辨率和准确性。

自回归AR模型：利用信号的自相关性建立AR模型，然后通过这个模型来计算功率谱。

这种方法在非平稳信号和具有明显谱峰或特定频率成分的信号表现上较好。

这些现代功率谱估计方法可以根据不同的信号特点和应用需求选择合适的方法，并在工程、信号处理和科学领域有着广泛的应用。

功率谱和傅里叶谱在信号处理中，功率谱和傅里叶谱是两个常用的概念，用于分析信号的频率特性。

本文将从以下几个方面对这两个概念进行介绍：频率分量、相位信息、频率分辨率、功率谱密度、功率谱估计和噪声水平。

频率分量频率分量是指信号中不同频率的正弦波成分。

任何一个周期信号都可以分解为一系列不同频率的正弦波和余弦波的叠加。

这些正弦波和余弦波的频率构成了信号的频率分量。

相位信息相位信息是指信号中不同频率分量的相对位置或相位差。

对于一个复杂的信号，其相位信息可以用相位谱来描述。

相位谱可以提供关于信号中不同频率分量之间相互作用的信息。

频率分辨率频率分辨率是指频谱分析中能够区分出的最小频率差。

高频率分辨率意味着能够分辨出更接近的频率分量，而低频率分辨率则意味着只能分辨出离散的频率分量。

功率谱密度功率谱密度是指单位频率范围内的功率谱值。

它表示信号中不同频率分量的功率分布情况。

对于宽带信号，其功率谱密度可能随频率变化而变化。

功率谱估计功率谱估计是通过对信号进行傅里叶变换并计算其频域表示来获得信号的功率谱。

常用的功率谱估计方法包括直接法、Welch法和Burg法等。

这些方法可以提供关于信号中频率分量的强度和分布情况的信息。

噪声水平在频谱分析中，噪声水平是指信号中除感兴趣的频率分量以外的其他频率分量的功率水平。

这些噪声可能由多种因素引起，例如热噪声、散粒噪声和人为干扰等。

在信号处理中，通常需要采取措施来降低噪声水平以获得更准确的频谱估计。

总之，功率谱和傅里叶谱是信号处理中常用的两个概念，它们提供了关于信号频率特性的重要信息。

了解这些概念有助于更好地理解信号的本质特征并对其进行有效的处理和分析。

功率谱估计的方法
功率谱估计是信号处理中常用的一种方法，用于分析信号在频域内的特点，通常可以分为以下几种方法：
一、经典方法
1.傅里叶变换法：将时域信号通过傅里叶变换变换到频域，然后计算功率谱密度。

2.自相关法：通过自相关函数反映信号的统计平稳性，然后通过傅里叶变换计算功率谱密度。

3.周期图法：将信号分解为若干个周期波形，然后对每个周期波形进行傅里叶变换计算周期功率谱，最后汇总得到整个信号的功率谱。

二、非经典方法
1. 时-频分析法：如短时傅里叶变换（STFT）、小波变换等，将信号分解为时域和频域两个维度的分量，从而可以分析信号在时间和频率上的变化。

2. 基于协方差矩阵的特征值分解法：通过建立协方差矩阵，在张成空
间中求解特征向量，从而达到计算信号功率谱的目的。

3. 基于频率锁定法：如MUSIC法、ESPRIT法等，是一种利用特定信号空间中的特定模式进行处理的方法。

以上方法各有特点，根据实际需求选择不同的方法可以得到相应的功率谱估计结果。

第3章功率谱估计和信号频率估计方法在信号处理和通信系统设计中，功率谱估计和信号频率估计是非常重要的技术。

功率谱估计可以用来研究信号的频域特性和频率分量的强度分布，信号频率估计可以用来确定信号的频率成分。

本章将介绍功率谱估计和信号频率估计的常用方法。

3.1功率谱估计功率谱是描述信号功率随频率变化的函数。

常用的功率谱估计方法有非参数法和参数法。

非参数法是一类基于信号的样本序列进行计算的方法，不依赖于对信号的概率模型的先验假设。

常见的非参数法有周期图法、半周期图法等。

周期图法是一种基于时域序列的离散傅里叶变换的方法。

它将信号分成多个时段，对每个时段进行傅里叶变换，然后求得功率谱密度。

周期图法具有快速计算和较好的频率分辨能力的特点，适用于信号周期性较强的情况。

半周期图法是周期图法的一种改进方法。

它首先将信号分成两个连续的时段，计算各自的功率谱密度，然后取两个时段的平均值作为最终的功率谱估计。

半周期图法减少了周期图法中窗函数的影响，提高了估计的准确性。

参数法是一种基于对信号进行参数建模的方法。

常见的参数法有自回归(AR)模型、线性预测(ARMA)模型等。

自回归模型是一种用于描述信号随机过程的自回归线性滤波模型。

它通过自回归系数描述信号当前样本值与过去样本值的线性关系。

自回归模型估计功率谱的方法主要有Burg方法、 Yule-Walker方法等。

自回归模型具有较好的频率分辨能力和较高的准确性，适用于信号具有较长时间相关性的情况。

线性预测模型是将信号分解成预测误差和线性组合的方式。

它通过选择适当的线性预测滤波器系数来最小化预测误差的均方差，从而得到功率谱的估计。

线性预测模型估计功率谱的方法主要有Levinson-Durbin算法和Burg算法等。

线性预测模型具有较好的频率分辨能力和较高的估计准确性，适用于信号具有较强的谱峰特性的情况。

3.2信号频率估计信号频率估计是通过对信号进行时域分析来确定信号的频率成分。

功率谱和频率谱
功率谱和频率谱都是信号分析中常用的工具，用于研究信号的频域特性。

它们在不同的上下文中有不同的定义和用途：
功率谱：
1．定义：功率谱是一个信号在频域上的能量分布，表示信号在各个频率上的功率强度。

2．表示：通常用单位频率的功率密度函数来表示，即信号在单位频率范围内的功率。

3．应用：功率谱广泛应用于通信、信号处理、无线通信等领域，用于分析信号的频谱特性，识别信号中的频率成分。

频率谱：
1．定义：频率谱描述了信号在频域上的频率分布情况，表示信号中各个频率成分的相对强度。

2．表示：通常以振幅-频率图或相位-频率图的形式呈现，显示信号在不同频率上的振幅或相位信息。

3．应用：频率谱常用于音频处理、音乐分析、振动分析等领域，帮助了解信号的频率特性。

在某些情况下，功率谱和频率谱可以通过傅立叶变换来相互转换。

傅立叶变换可以将一个信号从时域（时间域）转换到频域（频率域），提供了信号在频域上的全面信息。

总的来说，功率谱和频率谱是频域分析的两个重要工具，用于深入了解信号的频率特性，从而在不同应用领域中发挥作用。

频谱分析（也称频率分析），是对动态信号在频率域内进行分析，分析的结果是以频率为横坐标的各种物理量的谱线和曲线，即各种幅值以频率为变量的频谱函数F(ω)。

频谱分析中可求得幅值谱、相位谱、功率谱和各种谱密度等等。

频谱分析过程较为复杂，它是以傅里叶级数和傅里叶积分为基础的。

一般我们讲的功率谱密度都是针对平稳随机过程的，由于平稳随机过程的样本函数一般不是绝对可积的，因此不能直接对它进行傅立叶分析。

功率谱是一个时间平均（time average）概念；功率谱的概念是针对功率有限信号的(能量有限信号可用能量谱分析)，所表现的是单位频带内信号功率随频率的变换情况。

保留频谱的幅度信息，但是丢掉了相位信息，所以频谱不同的信号其功率谱是可能相同的。

有两个重要区别：1. 功率谱是随机过程的统计平均概念，平稳随机过程的功率谱是一个确定函数；而频谱是随机过程样本的Fourier变换，对于一个随机过程而言，频谱也是一个“随机过程”。

（随机的频域序列）2. 功率概念和幅度概念的差别。

此外，只能对宽平稳的各态历经的二阶矩过程谈功率谱，其存在性取决于二阶矩是否存在，并且二阶矩的Fourier变换收敛；而频谱的存在性仅仅取决于该随机过程的该样本的Fourier变换是否收敛。

功率谱密度是信号功率在信号持续频谱带宽上的密度，也就是说功率谱密度对频谱的积分就是功率，也就是相关函数在零点的取值。

随机信号是时域无限信号且不收敛，不具备可积分条件，因此不能直接进行傅氏变换，因此一般采用具有统计特性的功率谱来作为谱分析的依据。

●功率谱与自相关函数是一个傅氏变换对。

●功率谱具有单位频率的平均功率量纲，所以标准叫法是功率谱密度。

●通过功率谱密度函数，可以看出随机信号的能量随着频率的分布情况。

像白噪声就是平一般我们讲的功率谱密度都是针对平稳随机过程的，由于平稳随机过程的样本函数一般不是绝对可积的，因此不能直接对它进行傅立叶分析。

可以有三种办法来重新定义谱密度，来克服上述困难：一是用相关函数的傅立叶变换来定义谱密度；二是用随机过程的有限时间傅立叶变换来定义谱密度；三是用平稳随机过程的谱分解来定义谱密度。

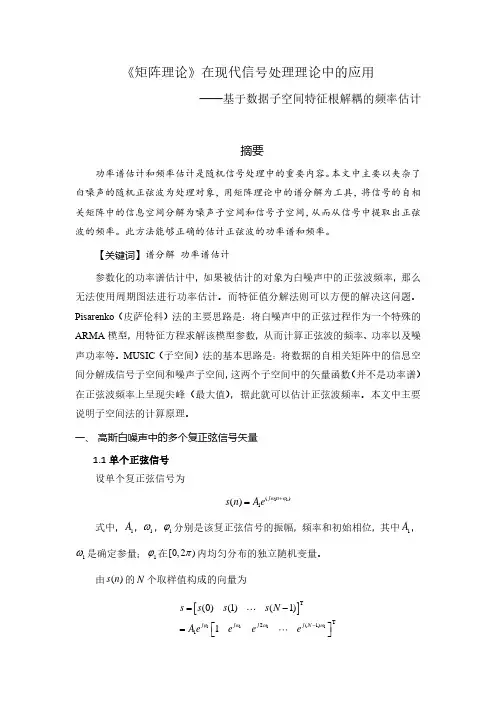

《矩阵理论》在现代信号处理理论中的应用——基于数据子空间特征根解耦的频率估计摘要功率谱估计和频率估计是随机信号处理中的重要内容。

本文中主要以夹杂了白噪声的随机正弦波为处理对象，用矩阵理论中的谱分解为工具，将信号的自相关矩阵中的信息空间分解为噪声子空间和信号子空间，从而从信号中提取出正弦波的频率。

此方法能够正确的估计正弦波的功率谱和频率。

【关键词】谱分解 功率谱估计参数化的功率谱估计中，如果被估计的对象为白噪声中的正弦波频率，那么无法使用周期图法进行功率估计。

而特征值分解法则可以方便的解决这问题。

Pisarenko （皮萨伦科）法的主要思路是：将白噪声中的正弦过程作为一个特殊的ARMA 模型，用特征方程求解该模型参数，从而计算正弦波的频率、功率以及噪声功率等。

MUSIC （子空间）法的基本思路是：将数据的自相关矩阵中的信息空间分解成信号子空间和噪声子空间，这两个子空间中的矢量函数（并不是功率谱）在正弦波频率上呈现尖峰（最大值），据此就可以估计正弦波频率。

本文中主要说明子空间法的计算原理。

一、 高斯白噪声中的多个复正弦信号矢量1.1 单个正弦信号 设单个复正弦信号为11()1()j n s n Ae ωϕ+= 式中，1A ，1ω，1ϕ分别是该复正弦信号的振幅，频率和初始相位，其中1A ，1ω是确定参量；1ϕ在[0,2)π内均匀分布的独立随机变量。

由()s n 的N 个取样值构成的向量为[]1111TT2(1)1(0)(1)(1)1j j j j N s s s s N A eeeeϕωωω−=−⎡⎤=⎣⎦设c1A 为正弦波的复振幅：1c11j A Ae ϕ= 定义信号向量1112(1)11Tj j j N e e e e ωωω−⎡⎤=⎣⎦显然，1e 中含有正弦波频率信息. 由上可得复正弦信号的矢量形式为c11s A e =1.2 复高斯白噪声中的复正弦信号假设一个平稳随机过程()x n ，它由M 个复正弦信号()s n 与复高斯白噪声()w n 组成。

数字信号处理中的功率谱密度估计数字信号处理（Digital Signal Processing，简称DSP）是一种对连续时间信号进行数字化处理的技术，广泛应用于通信、音频、图像、雷达等领域。

在数字信号处理中，功率谱密度估计是一项重要的技术，用于分析信号的频率成分和能量分布。

一、引言功率谱密度（Power Spectral Density，PSD）是信号功率在频域上的分布，它反映了信号在不同频率上的能量强弱情况。

在数字信号处理中，由于信号是以数字形式存在的，因此需要通过一定的方法来估计信号的功率谱密度。

二、频谱估计方法频谱估计方法是用于估计信号功率谱密度的技术。

常见的频谱估计方法包括周期图法、自相关法、Burg方法、Welch方法等。

1. 周期图法周期图法是一种直接估计信号周期图的方法，通过将信号分成若干段进行快速傅里叶变换（Fast Fourier Transform，FFT），然后将各段频谱进行平均得到功率谱密度估计。

2. 自相关法自相关法是通过信号与自身进行相关计算，得到自相关函数，并通过傅里叶变换得到功率谱密度估计。

自相关法能够较好地估计周期性信号的功率谱密度。

3. Burg方法Burg方法是一种模型拟合的方法，通过拟合信号的自回归（Auto-regressive，AR）模型，从而得到信号的频谱估计。

Burg方法适用于非平稳信号，并且能够较好地估计窄带信号的功率谱密度。

4. Welch方法Welch方法是一种经典的频谱估计方法，它将信号分段，对每段信号进行窗函数加权，然后通过傅里叶变换得到每段信号的功率谱密度估计，最后将所有段的功率谱密度进行平均得到最终的估计结果。

三、功率谱密度估计的应用功率谱密度估计在数字信号处理中具有广泛的应用。

以下列举几个常见的应用领域：1. 通信领域在通信系统中，功率谱密度估计用于信号频谱分析、频率选择性衰落分析、频带分配等。

准确的功率谱密度估计可以提供可靠的信号分析结果，对系统性能评估和调试具有重要意义。

功率谱密度估计功率谱密度估计（Power Spectral Density Estimation，简称PSD估计）是信号处理领域中的一个重要概念，用于描述随机信号的功率随频率的分布情况。

PSD估计是频谱分析的关键步骤，被广泛应用于雷达、声呐、通信、生物医学、地震学等领域。

本文将详细介绍功率谱密度估计的基本概念、方法、应用以及面临的挑战。

一、基本概念功率谱密度是描述随机信号在频域上能量分布的物理量。

对于平稳随机过程，功率谱密度表示单位频带内的平均功率，是频率的连续函数。

通过功率谱密度，我们可以了解信号在不同频率成分上的强度分布，从而提取出信号的有用信息。

二、方法功率谱密度估计的方法主要有两类：非参数法和参数法。

1.非参数法：主要包括周期图法、自相关法和滑动平均法等。

这些方法直接利用观测数据估计功率谱密度，不需要对信号模型进行假设。

其中，周期图法是最常用的非参数方法之一，通过对信号进行傅里叶变换并求模平方得到功率谱密度的估计。

2.参数法：参数法需要先对信号模型进行假设，然后利用观测数据估计模型参数，最后根据模型参数计算功率谱密度。

典型的参数法有自回归模型（AR模型）、滑动平均模型（MA模型）和自回归滑动平均模型（ARMA模型）等。

这些方法在信噪比低、数据长度有限的情况下具有较好的性能。

三、应用功率谱密度估计在多个领域具有广泛的应用价值：1.雷达和声呐：用于目标检测、定位和跟踪等任务，通过对回波信号的功率谱密度进行分析，可以提取出目标的速度、距离和方位等信息。

2.通信：在无线通信系统中，功率谱密度估计可用于信道建模、信号检测和调制识别等任务，有助于提高通信系统的性能和可靠性。

3.生物医学：用于心电图、脑电图等生物医学信号的分析和处理，通过功率谱密度估计可以提取出生物信号的频率特征和变化规律，为疾病诊断和治疗提供依据。

4.地震学：用于地震信号的检测和分析，通过对地震波的功率谱密度进行估计，可以了解地震源的性质、地震波的传播路径以及地震活动的时空分布等信息。

功率谱估计报告范文
一、功率谱估计的原理
功率谱估计是用来估计信号的功率谱密度（PSD）。

功率谱密度是描述信号在不同频率上的功率分布情况，是信号频谱特征的重要指标之一、功率谱估计的目标是通过有限长的信号序列来估计信号的功率谱密度，从而得到信号的频谱特征。

二、功率谱估计的常用方法
1.周期图法
周期图法是通过信号的周期性来估计功率谱密度。

该方法将有限长的信号序列进行周期延拓，然后通过傅里叶变换或卷积运算得到功率谱密度估计。

2.自相关法
自相关法是通过信号的自相关函数来估计功率谱密度。

该方法先计算信号序列的自相关函数，然后通过傅里叶变换得到功率谱密度估计。

3.平均功率谱法
平均功率谱法是通过将信号序列分段并求取每段的功率谱密度，然后对各段的功率谱密度进行均值运算来估计信号的功率谱密度。

常用的平均功率谱法有Welch法和Bartlett法。

三、功率谱估计的实际应用案例
1.语音信号处理
2.无线通信
3.振动信号分析
总之，功率谱估计是分析信号频谱特征的常用方法，通过对有限长的信号序列进行处理，估计信号的功率谱密度。

功率谱估计可以应用于语音信号处理、无线通信以及振动信号分析等多个领域。

在实际应用中，根据信号特点和需求选择合适的功率谱估计方法，并结合其他信号处理技术进行综合分析。

简述ar模型功率谱估计步骤
自回归（AR）模型是一种常用于信号处理和时间序列分析的模型。

在进行功率谱估计时，可以使用AR模型来估计信号的频谱特性。

下面是使用AR模型进行功率谱估计的基本步骤：
1. 数据准备，首先，需要准备要分析的时间序列数据。

这些数
据应该是经过预处理的，包括去除趋势、季节性等，确保数据符合
平稳性的要求。

2. 模型拟合，接下来，使用自回归模型拟合时间序列数据。

这
涉及确定AR模型的阶数（p），可以使用一些常见的准则如AIC、BIC等来选择合适的模型阶数。

3. 参数估计，一旦确定了AR模型的阶数，就可以利用最小二
乘法或Yule-Walker方程等方法来估计AR模型的参数。

4. 模型检验，在估计参数之后，需要对AR模型进行检验，确
保模型符合时间序列数据的特性。

可以使用残差分析、单位根检验
等方法来检验模型的拟合效果。

5. 谱估计，最后，利用已经拟合好的AR模型，可以通过模型的系数来计算功率谱密度函数。

这可以通过利用模型的自协方差函数来实现，从而得到频率域上的信号功率谱估计。

总之，使用AR模型进行功率谱估计的基本步骤包括数据准备、模型拟合、参数估计、模型检验和谱估计。

这些步骤需要谨慎地进行，以确保得到准确可靠的功率谱估计结果。

功率谱估计概念
功率谱估计是对信号的功率谱密度进行估计的过程，是信号处理中的基本问题之一。

功率谱密度描述了信号中不同频率分量的功率分布，对于分析信号的频域特性、噪声抑制、信号识别等领域具有重要意义。

在许多实际应用中，我们常常需要从采集到的信号数据中估计其功率谱。

这是因为功率谱是描述信号本质特征的重要手段，能帮助我们了解信号中各个频率分量的强度和分布情况。

比如在通信、雷达、音乐、语音处理、生物医学工程等领域，都需要对信号的功率谱进行估计和分析。

传统的功率谱估计方法包括周期图法、自相关法、Burg法等。

但这些方法通常需要较长的数据样本，并且对数据的预处理和窗函数选择敏感，计算复杂度也较高。

随着现代信号处理技术的发展，新的功率谱估计方法不断涌现，如基于小波变换的方法、基于神经网络的方法等。

这些新方法能够更准确地估计信号的功率谱，并且对噪声和干扰具有较强的鲁棒性。

在估计信号的功率谱时，我们需要关注估计的精度、稳定性、计算复杂度等问题。

不同的应用场景对功率谱估计的要求也不同，需要根据实际情况选择合适的方法。

同时，功率谱估计也是信号处理领域中一个富有挑战性的研究方向，仍有许多问题需要进一步研究和探索。

总的来说，功率谱估计是信号处理中的一项重要技术，广泛应用于各个领域。

随着科技的不断发展和进步，相信未来会有更多高效、准确的功率谱估计方法出现，推动相关领域的技术进步和应用创新。

功率谱频谱计算摘要：一、引言二、功率谱和频谱的概念1.功率谱2.频谱三、功率谱和频谱的计算方法1.离散傅里叶变换（DFT）2.快速傅里叶变换（FFT）四、功率谱和频谱在实际应用中的意义1.在信号处理中的应用2.在通信系统中的应用五、总结正文：一、引言在信号处理和通信系统中，功率谱和频谱的计算是非常重要的。

它们可以帮助我们更好地分析和理解信号的特性。

本文将详细介绍功率谱和频谱的概念，以及它们的计算方法。

二、功率谱和频谱的概念1.功率谱功率谱是一种描述信号能量分布的函数，它反映了信号在不同频率下的能量大小。

功率谱通常用一个矩形图表示，横轴是频率，纵轴是信号的功率。

2.频谱频谱是信号在频域中的表示形式，它显示了信号在不同频率下的振幅和相位信息。

频谱通常用一个波形图表示，横轴是频率，纵轴是信号的振幅或相位。

三、功率谱和频谱的计算方法1.离散傅里叶变换（DFT）离散傅里叶变换是一种将时域信号转换为频域信号的算法。

它通过将信号分解成一组正弦和余弦函数的叠加，从而得到信号的频谱。

2.快速傅里叶变换（FFT）快速傅里叶变换是离散傅里叶变换的快速算法。

它利用信号的对称性和周期性，将DFT 的计算复杂度从O(N^2) 降低到O(NlogN)。

四、功率谱和频谱在实际应用中的意义1.在信号处理中的应用功率谱和频谱在信号处理中被广泛应用，如滤波、信号识别、噪声抑制等。

通过分析信号的频谱，我们可以了解信号的频率成分，从而对信号进行适当的处理。

2.在通信系统中的应用在通信系统中，功率谱和频谱的计算对于信号调制和解调、信道估计、误码纠正等环节至关重要。

准确的功率谱和频谱分析可以提高通信系统的性能和可靠性。

五、总结本文介绍了功率谱和频谱的概念，以及它们的计算方法。

通过这些方法，我们可以更好地分析和理解信号的特性。

频谱图的名词解释频谱图是指用图表的形式来展示信号频率成分的图像。

它以信号频率为横坐标，信号强度为纵坐标，利用不同的颜色或灰度来显示不同频率处的信号强度，从而清晰地展示出信号的频谱特征。

频谱图起源于频谱分析的概念，是在频谱分析领域中广泛应用的一种工具。

频谱分析是一种用于观察和研究信号频率和振幅特性的方法。

而频谱图则是将频谱分析所得到的数据以可视化的方式展现出来，便于人们更直观地理解和分析信号的频谱特性。

频谱图的制作需要通过信号处理算法对原始信号进行频谱分析，并将分析结果可视化。

常见的制作频谱图的方式有傅里叶变换、功率谱估计和窗函数等。

其中，傅里叶变换是一种基于频谱分析理论的算法，能够将信号从时域转换到频域，得到信号的频谱信息。

而功率谱估计则是一种通过对信号进行块处理，计算每个块内的频率成分来估计频谱的算法。

窗函数则是用于减少信号的频谱泄漏现象，提高频谱分析的准确性和可靠性。

频谱图的应用广泛，涉及到许多领域。

在通信领域中，频谱图被用于观察和分析信号的频谱特性，以确定信号的带宽和频率分布，对于无线电频谱管理和频带规划具有重要意义。

在音频和音乐领域，频谱图可以展示声音的频率分布和音乐的谱特征，方便音频处理和音乐创作。

在图像处理和计算机视觉领域，频谱图也可以用于图像的频域分析和特征提取。

除了展示频谱特征，频谱图还可以用于识别和分析信号中的噪声、干扰和杂波等异常信息。

通过观察频谱图中的不正常频率成分，可以判断信号是否受到干扰或被篡改，对于信号的合法性验证和故障诊断有着重要的作用。

总之，频谱图作为一种常用的频谱分析工具，在各个领域中发挥着重要作用。

它通过可视化的方式呈现信号的频谱特性，使人们能够更加直观地理解和分析信号的频率成分，为相应领域的研究和应用提供了有力支持。
