烧结厂设备简介专题培训课件

整个烧结系统工艺流程如图1—1所示。

图1—1 烧结系统工艺流程图燃料图1-1　工艺流程图一、铁矿石烧结1.原燃料入厂标准与使用1.1原燃料1.1.1铁精矿烧结、球团使用的铁精粉技术要求粒度－200目≥55％；竖炉用精矿粉粒度－200目≥65％。

铁矿粉分类铁矿物按照不同存在形态,分为磁铁矿,赤铁矿,褐铁矿,菱铁矿四大类.磁铁矿的主要存在形式是Fe3O4,比密度为4.9-5.2，硬度为5.5-6.5，有金属光泽，具有磁性。

其理论含铁量为72.4%。

磁铁矿晶体为八面体，组织结构致密坚硬，一般成块状和粒状，表面颜色由钢灰色到黑色，条痕均为黑色，俗称青矿。

赤铁矿的矿物成分是不含结晶水的三氧化二铁(Fe2O3)，密度为4.8-5.3，硬度不一，结晶完整的赤铁矿硬度为5.5-6，理论含铁量为70%。

赤铁矿的条痕为红色。

褐铁矿是一种含结晶水的三氧化二铁，可用mFe2O3.nH2O来表示。

褐铁矿的条痕为黄褐色.菱铁矿是一种铁的碳酸盐，化学式FeCO3，理论含铁量为48.2%。

在碳酸铁的矿床中，碳酸盐的一部分铁往往与其它金属组成各种复盐。

1.1.2氧化铁皮烧结使用的氧化铁皮技术要求1.1.3熔剂烧结使用的熔剂技术要求烧结用生石灰粒度≤3mm粒级含量不低于90%。

烧结用生石灰中的熔瘤、焦炭等杂质应捡出，且新鲜、干燥、不得混入外来杂物。

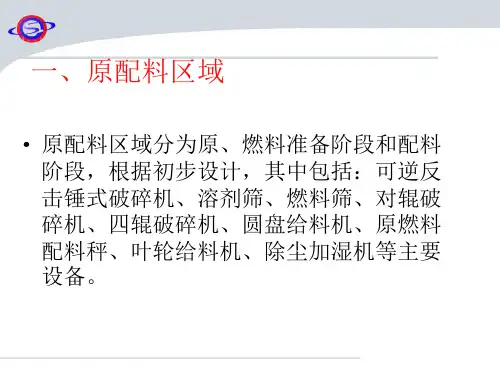

1.1.4燃料烧结使用的燃料技术要求2.燃料加工燃料先入对辊破碎机粗破碎。

经过对辊破碎以后的燃料产品粒度<10mm，再入四辊破碎机细碎。

经过四辊破碎后的燃料粒度，应能满足烧结工艺要求。

焦粉粒度≤3mm的部分>80%，无烟煤粒度≤3mm的部分>75%，正常情况下禁止煤焦混用。

如果焦煤混用要提前报告作业规划室工艺工程师经批准后实施，视焦煤粉混合比例和烧结原料结构确定粒度合格率，原则上破碎后≤3mm的粒级≥70%。

燃料进入四辊和对辊破碎前，先由除铁器除铁，各台除铁器必须保持正常使用和清洁。

整个烧结系统工艺流程如图1—1所示。

图1—1 烧结系统工艺流程图燃料图1-1　工艺流程图一、铁矿石烧结1.原燃料入厂标准与使用1.1原燃料1。

1。

1铁精矿烧结、球团使用的铁精粉技术要求粉粒度－200目≥55％；竖炉用精矿粉粒度－200目≥65%。

铁矿粉分类铁矿物按照不同存在形态,分为磁铁矿,赤铁矿,褐铁矿,菱铁矿四大类。

磁铁矿的主要存在形式是Fe3O4，比密度为4。

9-5。

2，硬度为5。

5-6.5，有金属光泽,具有磁性。

其理论含铁量为72。

4％.磁铁矿晶体为八面体，组织结构致密坚硬，一般成块状和粒状，表面颜色由钢灰色到黑色,条痕均为黑色,俗称青矿.赤铁矿的矿物成分是不含结晶水的三氧化二铁（Fe2O3),密度为4。

8—5.3，硬度不一，结晶完整的赤铁矿硬度为5.5-6，理论含铁量为70％。

赤铁矿的条痕为红色。

褐铁矿是一种含结晶水的三氧化二铁，可用mFe2O3。

nH2O来表示。

褐铁矿的条痕为黄褐色.菱铁矿是一种铁的碳酸盐，化学式FeCO3，理论含铁量为48.2%。

在碳酸铁的矿床中，碳酸盐的一部分铁往往与其它金属组成各种复盐。

1。

1.2氧化铁皮烧结使用的氧化铁皮技术要求1。

1。

3熔剂烧结使用的熔剂技术要求烧结用生石灰粒度≤3mm粒级含量不低于90%。

烧结用生石灰中的熔瘤、焦炭等杂质应捡出，且新鲜、干燥、不得混入外来杂物.1。

1。

4燃料烧结使用的燃料技术要求2.燃料加工燃料先入对辊破碎机粗破碎.经过对辊破碎以后的燃料产品粒度<10mm，再入四辊破碎机细碎。

经过四辊破碎后的燃料粒度,应能满足烧结工艺要求。

焦粉粒度≤3mm的部分〉80％，无烟煤粒度≤3mm的部分〉75％，正常情况下禁止煤焦混用.如果焦煤混用要提前报告作业规划室工艺工程师经批准后实施,视焦煤粉混合比例和烧结原料结构确定粒度合格率，原则上破碎后≤3mm的粒级≥70％。

燃料进入四辊和对辊破碎前，先由除铁器除铁,各台除铁器必须保持正常使用和清洁。

整个烧结系统工艺流程如图1—1所示。

图1—1 烧结系统工艺流程图燃料图1-1　工艺流程图一、铁矿石烧结1.原燃料入厂标准与使用1.1原燃料1.1.1铁精矿烧结、球团使用的铁精粉技术要求粒度－200目≥55％；竖炉用精矿粉粒度－200目≥65％。

铁矿粉分类铁矿物按照不同存在形态,分为磁铁矿,赤铁矿,褐铁矿,菱铁矿四大类.磁铁矿的主要存在形式是Fe3O4,比密度为4.9-5.2，硬度为5.5-6.5，有金属光泽，具有磁性。

其理论含铁量为72.4%。

磁铁矿晶体为八面体，组织结构致密坚硬，一般成块状和粒状，表面颜色由钢灰色到黑色，条痕均为黑色，俗称青矿。

赤铁矿的矿物成分是不含结晶水的三氧化二铁(Fe2O3)，密度为4.8-5.3，硬度不一，结晶完整的赤铁矿硬度为5.5-6，理论含铁量为70%。

赤铁矿的条痕为红色。

褐铁矿是一种含结晶水的三氧化二铁，可用mFe2O3.nH2O来表示。

褐铁矿的条痕为黄褐色.菱铁矿是一种铁的碳酸盐，化学式FeCO3，理论含铁量为48.2%。

在碳酸铁的矿床中，碳酸盐的一部分铁往往与其它金属组成各种复盐。

1.1.2氧化铁皮烧结使用的氧化铁皮技术要求1.1.3熔剂烧结使用的熔剂技术要求烧结用生石灰粒度≤3mm粒级含量不低于90%。

烧结用生石灰中的熔瘤、焦炭等杂质应捡出，且新鲜、干燥、不得混入外来杂物。

1.1.4燃料烧结使用的燃料技术要求2.燃料加工燃料先入对辊破碎机粗破碎。

经过对辊破碎以后的燃料产品粒度<10mm，再入四辊破碎机细碎。

经过四辊破碎后的燃料粒度，应能满足烧结工艺要求。

焦粉粒度≤3mm的部分>80%，无烟煤粒度≤3mm的部分>75%，正常情况下禁止煤焦混用。

如果焦煤混用要提前报告作业规划室工艺工程师经批准后实施，视焦煤粉混合比例和烧结原料结构确定粒度合格率，原则上破碎后≤3mm的粒级≥70%。

燃料进入四辊和对辊破碎前，先由除铁器除铁，各台除铁器必须保持正常使用和清洁。

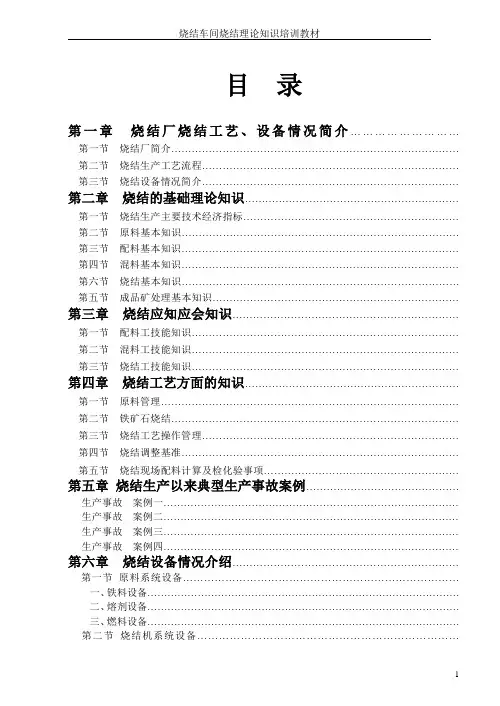

目录第一章烧结厂烧结工艺、设备情况简介………………………第一节烧结厂简介…………………………………………………………………………第二节烧结生产工艺流程…………………………………………………………………第三节烧结设备情况简介…………………………………………………………………第二章烧结的基础理论知识………………………………………………………第一节烧结生产主要技术经济指标………………………………………………………第二节原料基本知识………………………………………………………………………第三节配料基本知识………………………………………………………………………第四节混料基本知识………………………………………………………………………第六节烧结基本知识………………………………………………………………………第五节成品矿处理基本知识………………………………………………………………第三章烧结应知应会知识…………………………………………………………第一节配料工技能知识……………………………………………………………………第二节混料工技能知识……………………………………………………………………第三节烧结工技能知识……………………………………………………………………第四章烧结工艺方面的知识………………………………………………………第一节原料管理……………………………………………………………………………第二节铁矿石烧结…………………………………………………………………………第三节烧结工艺操作管理…………………………………………………………………第四节烧结调整基准………………………………………………………………………第五节烧结现场配料计算及检化验事项…………………………………………………第五章烧结生产以来典型生产事故案例………………………………………生产事故案例一……………………………………………………………………………生产事故案例二……………………………………………………………………………生产事故案例三……………………………………………………………………………生产事故案例四……………………………………………………………………………第六章烧结设备情况介绍…………………………………………………………第一节原料系统设备……………………………………………………………………一、铁料设备…………………………………………………………………………………二、熔剂设备…………………………………………………………………………………三、燃料设备…………………………………………………………………………………第二节烧结机系统设备………………………………………………………………一、混合制粒设备……………………………………………………………………………二、铺底和布料设备…………………………………………………………………………三、点火炉及助燃风机………………………………………………………………………四、烧结机本体及传动设备…………………………………………………………………五、烧结机台车………………………………………………………………………………六、机头机尾密封……………………………………………………………………………七、烧结机单辊破碎机………………………………………………………………………八、主抽风机及附属设备……………………………………………………………………第三节成品矿处理设备…………………………………………………………………一、烧结矿破碎设备…………………………………………………………………………二、烧结矿筛分设备…………………………………………………………………………三、烧结矿冷却设备…………………………………………………………………………四、返矿给料设备……………………………………………………………………………第四节除尘设备……………………………………………………………………………第七章烧结投产以来发生的典型设备事故案例…………………………设备事故案列一……………………………………………………………………………设备事故案列二……………………………………………………………………………设备事故案列三……………………………………………………………………………设备事故案列四……………………………………………………………………………附录…………………………………………………………………………………………参考文献…………………………………………………………………………………第一章烧结车间烧结工艺、设备情况简介第一节烧结车间简介烧结车间是分二期新建二台90m2烧结机。
