西安交通大学物理仿真实验报告合集

物理仿真实验报告超声波测声速班级：计算机11学号：2110505018姓名：司默涵1.驻波法测波长由声源发出的平面波经前方的平面反射后，入射波与发射波叠加，它们波动方程分别是：叠加后合成波为：振幅最大的各点称为波腹，其对应位置：振幅最小的各点称为波节，其对应位置：因此只要测得相邻两波腹（或波节）的位置Xn、Xn-1即可得波长。

2.相位比较法测波长从换能器S1发出的超声波到达接收器S2，所以在同一时刻S1与S2处的波有一相位差：。

因为x改变一个波长时，相位差就改变2π。

利用李萨如图形就可以测得超声波的波长。

四、实验内容及操作步骤：1．接线2．调整仪器（1）示波器的使用与调整使用示波器时候，请先调整好示波器的聚焦。

然后鼠标单击示波器的输入信号的接口，把信号输入示波器。

接着调节通道1，2的幅度微调，扫描信号的时基微调。

最后选择合适的垂直方式选择开关，触发源选择开关，内触发源选择开关，Auto-Norm-X-Y开关，在示波器上显示出需要观察的信号波形。

输入信道的信号是由实验线路的连接决定的。

（2）信号发生器的调整根据实验的要求调整信号发生器，产生频率大概在35KHz左右，幅度为5V的一个正弦信号。

由于本实验测声速的方法需要通过换能器（压电陶瓷）共振把电信号转为声信号，然后再转为电信号进行的，所以在开始测量前需要调节信号的频率为换能器的共振频率。

在寻找共振频率时，通过调节信号发生器的微调旋钮，观察示波器上信号幅度是否为最大来逐步寻找的。

（3）超声速测定仪的使用在超声速测定仪中，左边的换能器是固定的，右边的换能器是与游标卡尺的滑动部分连接在一起的。

这样，左右换能器间的距离就可以通过游标卡尺来测量出来，在上图的下半部分是一个放大的游标卡尺的读数图。

3．实验内容寻找到超声波的频率（就是换能器的共振频率）后，只要测量到信号的波长就可以求得声速。

我们采用驻波法和相位比较法来测量信号波长:（1）驻波法信号发生器产生的信号通过超声速测定仪后，会在两个换能器件之间产生驻波。

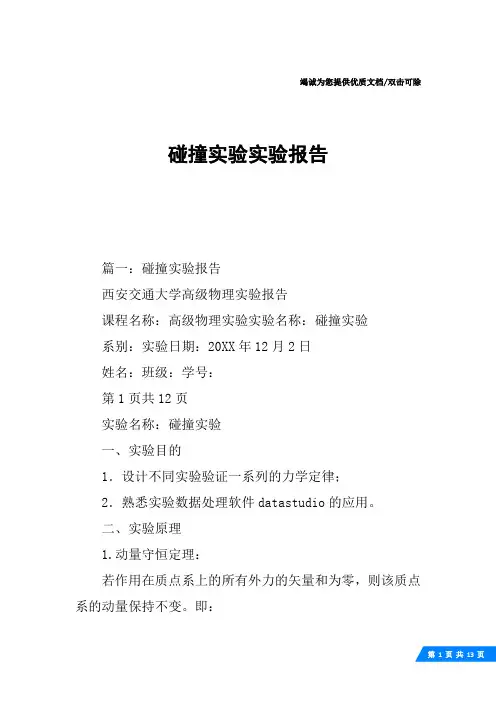

竭诚为您提供优质文档/双击可除碰撞实验实验报告篇一：碰撞实验报告西安交通大学高级物理实验报告课程名称：高级物理实验实验名称：碰撞实验系别：实验日期：20XX年12月2日姓名：班级：学号：第1页共12页实验名称：碰撞实验一、实验目的1．设计不同实验验证一系列的力学定律；2．熟悉实验数据处理软件datastudio的应用。

二、实验原理1.动量守恒定理：若作用在质点系上的所有外力的矢量和为零，则该质点系的动量保持不变。

即：=????????根据该定理，我们将两个相互碰撞的小车看作一个质点系时，由于在忽略各种摩擦阻力的情况下外力矢量和为零，所以两个小车的动量之和应该始终不变。

2.动量定理：物体在某段时间内的动量增量，等于作用在物体上的合力在同一时间内的冲量。

即：2?1=????1??2其中F在??1到??2内的积分，根据积分的几何意义可以用F-t曲线与坐标轴的面积来计算。

3.机械能守恒定理：在仅有保守力做功的情况下，动能和时能可以相互转化，但是动能和势能的总和保持不变。

在质点系中，若没有势能的变化，若无外力作用则质点系动能守恒。

4.弹簧的劲度系数：由胡克定律：F=kx在得到F随x变化关系的情况下就可以根据曲线斜率计算出劲度系数。

5.碰撞：碰撞可以分为完全弹性碰撞、完全非弹性碰撞和非完全弹性碰撞。

完全弹性碰撞满足机械能守恒定律和动量守恒定律，完全非弹性碰撞和非完全弹性碰撞则只满足动量守恒定律而不满足机械能守恒定律。

三、实验设计1.摩擦力的测量：给小车一初速度使之在调节为水平的轨道上运动，同时记录其运动过程中的速度随时间变化图。

用直线拟合所得到的v-t图像，所得斜率即为加速度a，进而可得小车所受摩擦力为f=ma,并有小车与导轨之间的滚动摩擦因数为μ=a/g。

2.胡克定律测量弹性系数：使小车运动并撞向弹簧（注意速度不应太大以免直接撞到弹簧后边的传感器），记录该过程中弹簧弹力随小车位移的变化图线。

由于相撞过程中小车位移与弹簧保持一致，所以求得相撞阶段F-x图像的斜率△F/△x即为弹簧劲度系数。

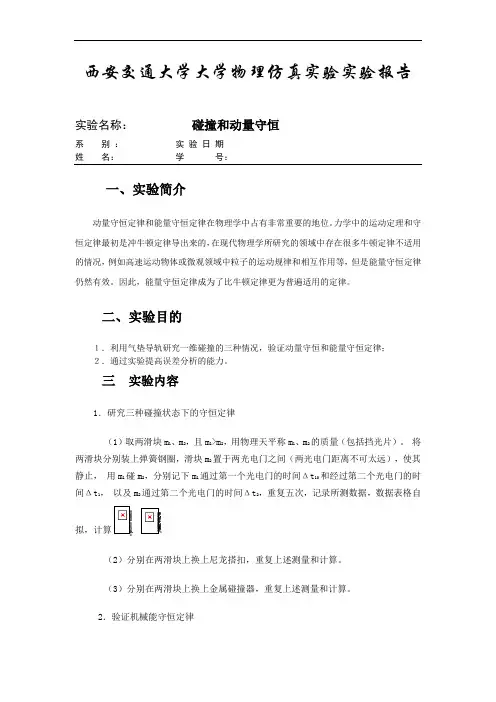

西安交通大学大学物理仿真实验实验报告实验名称：碰撞和动量守恒系别：实验日期姓名：学号：一、实验简介动量守恒定律和能量守恒定律在物理学中占有非常重要的地位。

力学中的运动定理和守恒定律最初是冲牛顿定律导出来的，在现代物理学所研究的领域中存在很多牛顿定律不适用的情况，例如高速运动物体或微观领域中粒子的运动规律和相互作用等，但是能量守恒定律仍然有效。

因此，能量守恒定律成为了比牛顿定律更为普遍适用的定律。

二、实验目的１．利用气垫导轨研究一维碰撞的三种情况，验证动量守恒和能量守恒定律；２．通过实验提高误差分析的能力。

三实验内容1．研究三种碰撞状态下的守恒定律（1）取两滑块m1、m2，且m1>m2，用物理天平称m1、m2的质量（包括挡光片）。

将两滑块分别装上弹簧钢圈，滑块m2置于两光电门之间（两光电门距离不可太远），使其静止，用m1碰m2，分别记下m1通过第一个光电门的时间Δt10和经过第二个光电门的时间Δt1，以及m2通过第二个光电门的时间Δt2，重复五次，记录所测数据，数据表格自拟，计算、。

（2）分别在两滑块上换上尼龙搭扣，重复上述测量和计算。

（3）分别在两滑块上换上金属碰撞器，重复上述测量和计算。

2．验证机械能守恒定律（1）a=0时，测量m 、m ’、m e 、s 、v 1、v 2，计算势能增量mgs 和动能增量，重复五次测量，数据表格自拟。

（2）时，（即将导轨一端垫起一固定高度h ， ），重复以上测量。

四、实验原理如果一个力学系统所受合外力为零或在某方向上的合外力为零，则该力学系统总动量守恒或在某方向上守恒，即恒量=∑i i v m （1）。

实验中用两个质量分别为m1、m2的滑块来碰撞，若忽略气流阻力，根据动量守恒有2211202101v m v m v m v m +=+（2）对于完全弹性碰撞，要求两个滑行器的碰撞面有用弹性良好的弹簧组成的缓冲器，我们可用钢圈作完全弹性碰撞器；对于完全非弹性碰撞，碰撞面可用尼龙搭扣、橡皮泥或油灰；一般非弹性碰撞用一般金属如合金、铁等，无论哪种碰撞面，必须保证是对心碰撞。

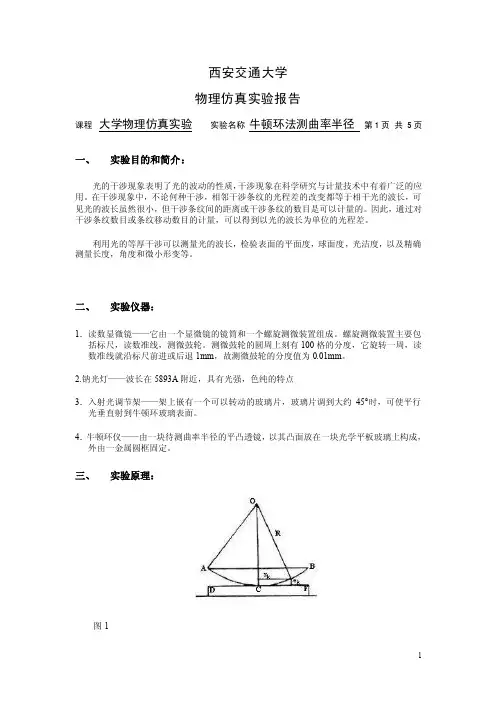

西安交通大学物理仿真实验报告课程大学物理仿真实验实验名称牛顿环法测曲率半径第1页共 5页一、实验目的和简介：光的干涉现象表明了光的波动的性质，干涉现象在科学研究与计量技术中有着广泛的应用。

在干涉现象中，不论何种干涉，相邻干涉条纹的光程差的改变都等于相干光的波长，可见光的波长虽然很小，但干涉条纹间的距离或干涉条纹的数目是可以计量的。

因此，通过对干涉条纹数目或条纹移动数目的计量，可以得到以光的波长为单位的光程差。

利用光的等厚干涉可以测量光的波长，检验表面的平面度，球面度，光洁度，以及精确测量长度，角度和微小形变等。

二、实验仪器：1．读数显微镜——它由一个显微镜的镜筒和一个螺旋测微装置组成。

螺旋测微装置主要包括标尺，读数准线，测微鼓轮。

测微鼓轮的圆周上刻有100格的分度，它旋转一周，读数准线就沿标尺前进或后退1mm，故测微鼓轮的分度值为0.01mm。

2.钠光灯——波长在5893A附近，具有光强，色纯的特点3．入射光调节架——架上嵌有一个可以转动的玻璃片，玻璃片调到大约45°时，可使平行光垂直射到牛顿环玻璃表面。

4．牛顿环仪——由一块待测曲率半径的平凸透镜，以其凸面放在一块光学平板玻璃上构成，外由一金属圆框固定。

三、实验原理：图1如图所示，在平板玻璃面DCF上放一个曲率半径很大的平凸透镜ACB，C点为接触点，这样在ACB和DCF之间，形成一层厚度不均匀的空气薄膜，单色光从上方垂直入射到透镜上，透过透镜，近似垂直地入射于空气膜。

分别从膜的上下表面反射的两条光线来自同一条入射光线，它们满足相干条件并在膜的上表面相遇而产生干涉，干涉后的强度由相遇的两条光线的光程差决定，由图可见，二者的光程差等于膜厚度e的两倍，即此外，当光在空气膜的上表面反射时，是从光密媒质射向光疏媒质，反射光不发生相位突变，而在下表面反射时，则会发生相位突变，即在反射点处，反射光的相位与入射光的相位之间相差π，与之对应的光程差为λ/2 ，所以相干的两条光线还具有λ/2的附加光程差，总的光程差为（1）当∆满足条件（k=1,2,3…）（2）时，发生相长干涉，出现第K级亮纹，而当（k=0，1,2,3…）（3）时，发生相消干涉，出现第k级暗纹。

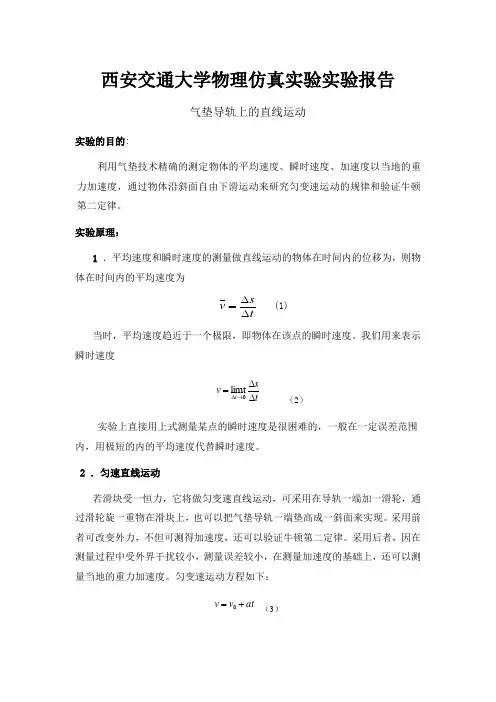

西安交通大学物理仿真实验实验报告气垫导轨上的直线运动实验的目的:利用气垫技术精确的测定物体的平均速度、瞬时速度、加速度以当地的重力加速度，通过物体沿斜面自由下滑运动来研究匀变速运动的规律和验证牛顿第二定律。

实验原理：1 ．平均速度和瞬时速度的测量做直线运动的物体在时间内的位移为，则物体在时间内的平均速度为 ts v ∆∆= (1) 当时，平均速度趋近于一个极限，即物体在该点的瞬时速度。

我们用来表示瞬时速度t s v t ∆∆=→∆0limt（2）实验上直接用上式测量某点的瞬时速度是很困难的，一般在一定误差范围内，用极短的内的平均速度代替瞬时速度。

2 ．匀速直线运动若滑块受一恒力，它将做匀变速直线运动，可采用在导轨一端加一滑轮，通过滑轮旋一重物在滑块上，也可以把气垫导轨一端垫高成一斜面来实现。

采用前者可改变外力，不但可测得加速度，还可以验证牛顿第二定律。

采用后者，因在测量过程中受外界干扰较小，测量误差较小，在测量加速度的基础上，还可以测量当地的重力加速度。

匀变速运动方程如下：at v v +=0 （3）2021at t v s +=（4）as v v 2202+=（5）在斜面上物体从同一位置由静止开始下滑，若测得不同位置处的速度......,,321v v v 为相应的时间......,,321t t t ,以t 为横坐标，为v 纵坐标作图，如果图线是一条直线，证明物体作匀加速直线运动，图线的斜率为加速度a, 截距为t v 。

同样把......,,321v v v 对应处的测出，作t t s -图和s v -2图，若图线是直线，则物体作匀加速直线运动，斜率分别为a 21和a 2，截距分别为a v 和20v 。

3． 重力加速度的测定如图1所时，h 为垫块的高度，L 为斜面长，滑块沿斜面下滑的加速度为L hg g a ==θsin (6)L h a g = (7)4． 验证牛顿第二定律设运动物体的总质量为 M ，作用力为 F ，假设其他耗散力如摩擦力、空气阻力、气垫粘滞力可忽略不计，这时牛顿第二定律可表示为Ma F = (8)F 不变，改变 M， F/a应为一常量，即F增大，a同时增大；若保持MaF减小，a同时减小。

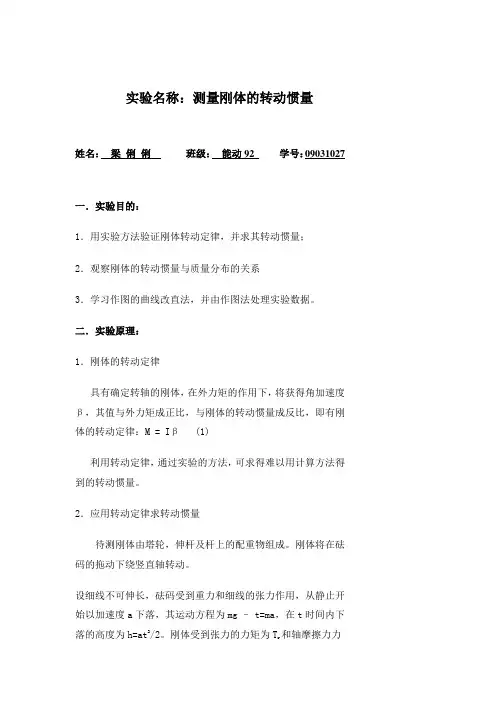

实验名称：测量刚体的转动惯量姓名：梁俐俐班级：能动92学号：09031027一．实验目的：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

二．实验原理：1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律：M = Iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg –t=ma，在t时间内下落的高度为h=at2/2。

刚体受到张力的力矩为T r和轴摩擦力力矩M f。

由转动定律可得到刚体的转动运动方程：T r- M f= Iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：m(g - a)r - M f = 2hI/rt2 (2)M f与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a<<g，所以可得到近似表达式：mgr = 2hI/ rt2 (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量I。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：A．作m – 1/t2图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：M = K1/ t2 (4)式中K1= 2hI/ gr2为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t2的数据，将其在直角坐标系上作图，应是直线。

即若所作的图是直线，便验证了转动定律。

从m –1/t2图中测得斜率K1，并用已知的h、r、g值，由K1= 2hI/ gr2求得刚体的I。

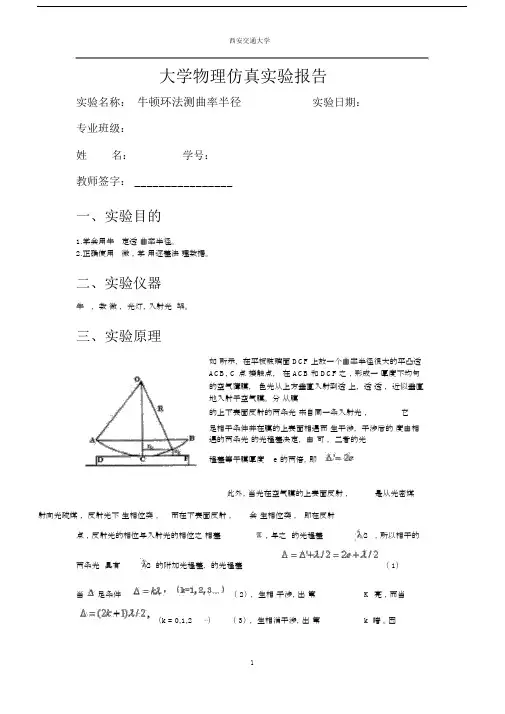

西安交通大学大学物理仿真实验报告实验名称：牛顿环法测曲率半径实验日期：专业班级：姓名：学号：教师签字： ________________一、实验目的1.学会用牛定透曲率半径。

2.正确使用微，学用逐差法理数据。

二、实验仪器牛，数微，光灯，入射光架。

三、实验原理如所示，在平板玻璃面 DCF上放一个曲率半径很大的平凸透ACB，C 点接触点，在 ACB和 DCF之，形成一厚度不均匀的空气薄膜，色光从上方垂直入射到透上，透透，近似垂直地入射于空气膜。

分从膜的上下表面反射的两条光来自同一条入射光，它足相干条件并在膜的上表面相遇而生干涉，干涉后的度由相遇的两条光的光程差决定，由可，二者的光程差等于膜厚度 e 的两倍，即此外，当光在空气膜的上表面反射，是从光密媒射向光疏媒，反射光不生相位突，而在下表面反射，会生相位突，即在反射点，反射光的相位与入射光的相位之相差，与之的光程差/2，所以相干的两条光具有/2 的附加光程差，的光程差（1）当足条件（2），生相干涉，出第K 亮，而当（k = 0,1,2⋯）（3），生相消干涉，出第k 暗。

因1同一级条纹对应着相同的膜厚，所以干涉条纹是一组等厚度线。

可以想见，干涉条纹是一组以 C 点为中心的同心圆，这就是所谓的牛顿环。

如图所示，设第k 级条纹的半径为，对应的膜厚度为，则（4）在实验中， R 的大小为几米到十几米，而的数量级为毫米，所以 R >> e，e2相对于k k2Re k是一个小量，可以忽略，所以上式可以简化为（ 5）如果 r k是第k级暗条纹的半径，由式（1）和（ 3）可得（ 6）代入式（ 5）得透镜曲率半径的计算公式（7）对给定的装置，R 为常数，暗纹半径（ 8）和级数 k 的平方根成正比，即随着k 的增大，条纹越来越细。

同理，如果r k是第k级明纹，则由式（1）和（ 2）得（9）代入式（ 5），可以算出（ 10）2由式（ 8）和（ 10）可见，只要测出暗纹半径（或明纹半径），数出对应的级数k，即可算出 R。

大学物理仿真实验---热敏电阻温度特性曲线实验实验名称：热敏电阻温度特性曲线实验一．实验简介：热敏电阻是由对温度非常敏感的半导体陶瓷质工作体构成的元件。

与一般常用的金属电阻相比，它有大得多的电阻温度系数值。

热敏电阻作为温度传感器具有用料省、成本低、体积小等优点，可以简便灵敏地测量微小温度的变化，在很多科学研究领域都有广泛的应用。

二．实验目的：了解热敏电阻的电阻—温度特性及测温原理，学习惠斯通电桥的原理及使用方法，学习坐标变换、曲线改直的技巧。

三．实验原理：半导体热敏电阻的电阻—温度特性热敏电阻的电阻值与温度的关系为：A，B是与半导体材料有关的常数，T为绝对温度，根据定义，电阻温度系数为：R t是在温度为t时的电阻值。

惠斯通电桥的工作原理如图所示：四个电阻R0，R1，R2，Rx组成一个四边形，即电桥的四个臂，其中Rx就是待测电阻。

在四边形的一对对角A和C之间连接电源，而在另一对对角B和D之间接入检流计G。

当B和D两点电位相等时，G中无电流通过，电桥便达到了平衡。

平衡时必有Rx = (R1/R2)·R0，(R1/R2)和R0都已知，Rx即可求出。

电桥灵敏度的定义为：式中ΔRx指的是在电桥平衡后Rx的微小改变量，Δｎ越大，说明电桥灵敏度越高。

实验仪器四．实验装置：直流单臂电桥、检流计、待测热敏电阻和温度计、调压器。

五．实验内容：从室温开始，每隔5°C测量一次Rt，直到85°C。

撤去电炉，使水慢慢冷却，测量降温过程中，各对应温度点的Rt。

求升温和降温时的各Rt的平均值，然后绘制出热敏电阻的Rt-t特性曲线。

求出t＝50°C点的电阻温度系数。

作ln Rt ~ (1 / T)曲线，时)。

确定式(1)中常数A和B,再由（2）式求α (50°Ｃ六．实验所测数据：?不同T所对应的Rt 值????R t均值，1 / T，及ln R t的值七．数据处理：1.热敏电阻的R t-t特性曲线数据点连线作图在图上找到T=50所对应的点做切线，可以求得切线的斜率：K=（500-0）/(0-85)=5.88 由由此计算出：α＝-0.031二次拟合的曲线：在图上找到T=50所对应的点做切线，可以求得切线的斜率：K=（495-0）/(0-84)=5.89由由此计算出：α＝--0.030.2.ln R t -- (1 / T)曲线仿真实验画出图线如下图所示但计算机仿真实验画出的曲线图中A的值计算有误，正确的A=0.0153.将图修正后如下：A=0.0153，B=3047.5383由此写出R t= 0.0153由此当T=50时，α=-0.030八、思考题1. 如何提高电桥的灵敏度？答：电桥的灵敏度和电源电压，检流计的灵敏度成正比，因此提高电源电压，检流计的灵敏度能提高电桥灵敏度。

竭诚为您提供优质文档/双击可除碰撞实验实验报告篇一：碰撞实验报告西安交通大学高级物理实验报告课程名称：高级物理实验实验名称：碰撞实验系别：实验日期：20XX年12月2日姓名：班级：学号：第1页共12页实验名称：碰撞实验一、实验目的1．设计不同实验验证一系列的力学定律；2．熟悉实验数据处理软件datastudio的应用。

二、实验原理1.动量守恒定理：若作用在质点系上的所有外力的矢量和为零，则该质点系的动量保持不变。

即：=????????根据该定理，我们将两个相互碰撞的小车看作一个质点系时，由于在忽略各种摩擦阻力的情况下外力矢量和为零，所以两个小车的动量之和应该始终不变。

2.动量定理：物体在某段时间内的动量增量，等于作用在物体上的合力在同一时间内的冲量。

即：2?1=????1??2其中F在??1到??2内的积分，根据积分的几何意义可以用F-t曲线与坐标轴的面积来计算。

3.机械能守恒定理：在仅有保守力做功的情况下，动能和时能可以相互转化，但是动能和势能的总和保持不变。

在质点系中，若没有势能的变化，若无外力作用则质点系动能守恒。

4.弹簧的劲度系数：由胡克定律：F=kx在得到F随x变化关系的情况下就可以根据曲线斜率计算出劲度系数。

5.碰撞：碰撞可以分为完全弹性碰撞、完全非弹性碰撞和非完全弹性碰撞。

完全弹性碰撞满足机械能守恒定律和动量守恒定律，完全非弹性碰撞和非完全弹性碰撞则只满足动量守恒定律而不满足机械能守恒定律。

三、实验设计1.摩擦力的测量：给小车一初速度使之在调节为水平的轨道上运动，同时记录其运动过程中的速度随时间变化图。

用直线拟合所得到的v-t图像，所得斜率即为加速度a，进而可得小车所受摩擦力为f=ma,并有小车与导轨之间的滚动摩擦因数为μ=a/g。

2.胡克定律测量弹性系数：使小车运动并撞向弹簧（注意速度不应太大以免直接撞到弹簧后边的传感器），记录该过程中弹簧弹力随小车位移的变化图线。

由于相撞过程中小车位移与弹簧保持一致，所以求得相撞阶段F-x图像的斜率△F/△x即为弹簧劲度系数。

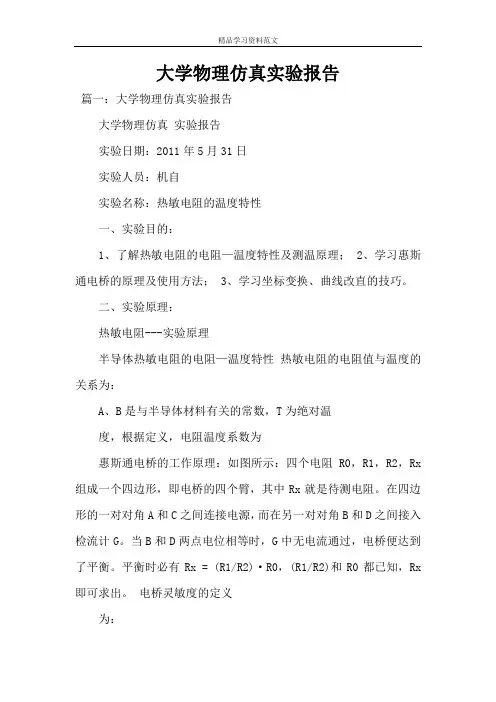

大学物理仿真实验报告篇一：大学物理仿真实验报告大学物理仿真实验报告实验日期：2011年5月31日实验人员：机自实验名称：热敏电阻的温度特性一、实验目的：1、了解热敏电阻的电阻—温度特性及测温原理；2、学习惠斯通电桥的原理及使用方法；3、学习坐标变换、曲线改直的技巧。

二、实验原理：热敏电阻---实验原理半导体热敏电阻的电阻—温度特性热敏电阻的电阻值与温度的关系为：A、B是与半导体材料有关的常数，T为绝对温度，根据定义，电阻温度系数为惠斯通电桥的工作原理：如图所示：四个电阻R0，R1，R2，Rx 组成一个四边形，即电桥的四个臂，其中Rx就是待测电阻。

在四边形的一对对角A和C之间连接电源，而在另一对对角B和D之间接入检流计G。

当B和D两点电位相等时，G中无电流通过，电桥便达到了平衡。

平衡时必有Rx = (R1/R2)·R0，(R1/R2)和R0都已知，Rx 即可求出。

电桥灵敏度的定义为：式中ΔRx指的是在电桥平衡后Rx的微小改变量，Δn越大，说明电桥灵敏度越高。

实验仪器三、实验仪器及使用方法：直流单臂电桥、检流计、待测热敏电阻和温度计、调压器、稳压电源。

四、实验内容：1、从室温开始，每隔5°C测量一次Rt，直到85°C。

撤去电炉，使水慢慢冷却，测量降温过程中，各对应温度点的Rt。

2、作ln Rt ~ (R1 / T)曲线，确定式(R1)中常数A和B五、数据记录及处理：1、数据处理结果如下：2、作ln Rt ~ (R1 / T)曲线如下：六、实验结论，误差分析及建议：1、实验结论：了解了惠斯通电桥的原理及使用方法；基本掌握坐标变换、曲线改直的技巧。

作ln Rt ~ (R1 / T)曲线，成线性关系。

2、误差分析：由于在记录过程中温度计视数在变化，故出现误差; 电源不稳定，造成系统误差；数据处理时产生偶然误差。

3、建议：1）在使用检流计时，要注意保护检流计，不要让大电流通过检流计，实验中间要用跃接2）实验过程中要注意电池按钮和接通检流计按钮的使用，检流计按钮先使用粗，然后再使用细，不要两个按钮同时使用。

西安交通大学物理仿真实验报告合集1. 凯特摆测重力加速度2. 良导体热导率的动态法测量3. 受迫振动4. 钢丝杨氏模量测定5. 傅里叶光学实验大学物理仿真实验——凯特摆测重力加速度实验报告姓名：班级：学号：一．实验目的学习凯特摆设计的技巧与结构；掌握一种测量重力加速度比较准确的方法。

二．原理简述图1是复摆示意图，设一质量为m 的刚体，其重心G 到转轴O 的距离为h ，绕O 轴的转动惯量为I ，当摆幅很小时，刚体绕O 轴摆动的周期T 为：mghIT π2= (1) 式中g 为当地的重力加速度.设复摆绕通过重心G 的轴的转动惯量为G I ，当G 轴与O 轴平行时，有2mh I I G += (2)代入（1）得：mghmh I T G 22+=π(3) 对比单摆周期公式glT π2= 可得 mh mh I l G 2+= （4） l 称为复摆的等效摆长。

因此只要测出周期和等效摆长便可求得重力加速度。

下图是凯特摆摆杆的示意图。

对凯特摆而言，两刀口间的距离就是该摆的等效摆长l 。

在实验中当两刀口位置确定后，通过调节A 、B 、C 、D 四摆锤的位置可使正、倒悬挂时的摆动周期1T 和2T 基本相等。

由公式（3）可得12112mh mh I T G +=π (5)22222mh mh I T G +=π (6)其中1T 和1h 为摆绕O 轴的摆动周期和O 轴到重心G 的距离。

当21T T ≈时，l h h =+21即为等效摆长。

由式(5)和(6)消去G I ，可得：b a l h T T l T T g +=--++=)2(2241222122212π （7） 此式中，l 、1T 、2T 都是可以精确测定的量，而1h 则不易测准。

由此可知，a 项可以精确求得，而b 项则不易精确求得。

但当21T T =以及|2|1l h -的值较大时，b 项的值相对a 项是非常小的，这样b 项的不精确对测量结果产生的影响就微乎其微了。

竭诚为您提供优质文档/双击可除碰撞实验实验报告篇一：碰撞实验报告西安交通大学高级物理实验报告课程名称：高级物理实验实验名称：碰撞实验系别：实验日期：20XX年12月2日姓名：班级：学号：第1页共12页实验名称：碰撞实验一、实验目的1．设计不同实验验证一系列的力学定律；2．熟悉实验数据处理软件datastudio的应用。

二、实验原理1.动量守恒定理：若作用在质点系上的所有外力的矢量和为零，则该质点系的动量保持不变。

即：=????????根据该定理，我们将两个相互碰撞的小车看作一个质点系时，由于在忽略各种摩擦阻力的情况下外力矢量和为零，所以两个小车的动量之和应该始终不变。

2.动量定理：物体在某段时间内的动量增量，等于作用在物体上的合力在同一时间内的冲量。

即：2?1=????1??2其中F在??1到??2内的积分，根据积分的几何意义可以用F-t曲线与坐标轴的面积来计算。

3.机械能守恒定理：在仅有保守力做功的情况下，动能和时能可以相互转化，但是动能和势能的总和保持不变。

在质点系中，若没有势能的变化，若无外力作用则质点系动能守恒。

4.弹簧的劲度系数：由胡克定律：F=kx在得到F随x变化关系的情况下就可以根据曲线斜率计算出劲度系数。

5.碰撞：碰撞可以分为完全弹性碰撞、完全非弹性碰撞和非完全弹性碰撞。

完全弹性碰撞满足机械能守恒定律和动量守恒定律，完全非弹性碰撞和非完全弹性碰撞则只满足动量守恒定律而不满足机械能守恒定律。

三、实验设计1.摩擦力的测量：给小车一初速度使之在调节为水平的轨道上运动，同时记录其运动过程中的速度随时间变化图。

用直线拟合所得到的v-t图像，所得斜率即为加速度a，进而可得小车所受摩擦力为f=ma,并有小车与导轨之间的滚动摩擦因数为μ=a/g。

2.胡克定律测量弹性系数：使小车运动并撞向弹簧（注意速度不应太大以免直接撞到弹簧后边的传感器），记录该过程中弹簧弹力随小车位移的变化图线。

由于相撞过程中小车位移与弹簧保持一致，所以求得相撞阶段F-x图像的斜率△F/△x即为弹簧劲度系数。

西安交通大学大学物理仿真实验实验报告姓名：史丹青班级：装备92学号：09037041直流电桥的应用－－电子称实验一实验目的（1）通过实验装置对未知物体的重量进行测量。

（2）了解直流电桥的应用，加强对电桥应用的认识二实验装置虚拟实验模板三实验步骤:（1）连接虚拟实验模板上的正负15V 电源导线，（将红、黑、蓝三个插针分别拉到相应的插孔处）（2）连接作图工具两端到Uo2输出端口，并点击作图工具图标，弹出作图工具窗口。

（3）打开图中左上角的电源开关，指示灯呈黄色。

（4）当15V 电源和示波器导线连接正确后，在由X、Y 轴构成的作图框中的Y 轴上将出现一个红色基准点。

（5）调节Rw3到某值，再调节Rw4将红色的基准点调节到坐标轴原点位置（6）连接虚拟实验模板上的正负4V 电源线，红色基准点再次偏离原点，调节Rw1，将红色零点调回原点位置。

（7）将虚拟实验模板上的砝码逐个拖到托盘上，作图框中将逐段输出波形。

（8）点击作图框中的“保存”，保存已知重量砝码的输出波形（保存的波形为蓝色），将托盘上的砝码逐个放回原位。

（9）将未知重量的物体拖到托盘上，则输出一段（红色）波形，比较红、蓝两输出波形即可估计未知物体的重量。

四实验结果及数据处理（1）实际实验电路图如下（2）将已知重量的砝码逐个放在托盘上后以及放上未知砝码所得的波形图线为下图所示：（3）由上图所示，根据红线（未知物体）与蓝线（已知砝码）的比较，能够得出未知砝码的重量为50g。

五实验结论（1）该实验方法利用输出波形的比较能够很方便的并且准确的测量未知物体的重量（2）该实验中未知物体的重量为50g。

——利用单摆测重力加速度班级：姓名： 学号：西安交通大学模拟仿真实验实验报告实验日期：20PP 年6月1日 老师签字：＿＿＿＿＿ 同组者：无 审批日期：＿＿＿＿＿ 实验名称：利用单摆测量重力加速度仿真实验 一、实验简介单摆实验是个经典实验，许多著名的物理学家都对单摆实验进行过细致的研究。

本实验的目的是学习进行简单设计性实验的基本方法，根据已知条件和测量精度的要求，学会应用误差均分原则选用适当的仪器和测量方法，学习累积放大法的原理和应用，分析基本误差的来源及进行修正的方法。

二、实验原理用一根绝对挠性且长度不变、质量可忽略不计的线悬挂一个质点，在重力作用下在铅垂平面内作周期运动，就成为单摆。

单摆在摆角小于5°（现在一般认为是小于10°）的条件下振动时，可近似认为是简谐运动。

而在实际情况下，一根不可伸长的细线，下端悬挂一个小球。

当细线质量比小球的质量小很多，而且小球的直径又比细线的长度小很多时，此种装置近似为单摆。

单摆带动是满足下列公式：进而可以推出：式中L 为单摆长度（单摆长度是指上端悬挂点到球重心之间的距离）；g 为重力加速度。

如果测量得出周期T 、单摆长度L ，利用上面式子可计算出当地的重力加速度g 。

三、 实验内容1. 用误差均分原理设计单摆装置,测量重力加速度g.g L T π2=224T L g π=西安交通大学物理仿真实验报告设计要求:(1)根据误差均分原理,自行设计试验方案,合理选择测量仪器和方法.(2)写出详细的推导过程,试验步骤.(3)用自制的单摆装置测量重力加速度g,测量精度要求△g/g < 1%.可提供的器材及参数:游标卡尺,米尺,千分尺,电子秒表,支架,细线(尼龙线),钢球,摆幅测量标尺(提供硬白纸板自制),天平(公用).假设摆长l≈70.00cm;摆球直径D≈2.00cm;摆动周期T≈1.700s;米尺精度△米≈0.05cm;卡尺精度△卡≈0.002cm;千分尺精度△千≈0.001cm;秒表精度△秒≈0.01s;根据统计分析,实验人员开或停秒表反应时间为0.1s左右,所以实验人员开,停秒表总的反应时间近似为△人≈0.2s.2. 对重力加速度g的测量结果进行误差分析和数据处理,检验实验结果是否达到设计要求.3. 研究单摆周期与摆长,摆角,悬线的质量和弹性系数,空气阻力等因素的关系,试分析各项误差的大小.四、实验仪器单摆仪，摆幅测量标尺，钢球，游标卡尺（图1-图4）单摆仪（1）摆幅测量标尺（2）钢球（3）游标卡尺（4）五、实验操作1. 用米尺测量摆线长度+小球直径为92.62m（图5）；2. 用游标卡尺测量小球直径结果（图6）图（5）图（6）3. 把摆线偏移中心不超过5度，释放单摆，开始计时，单摆摆过50个周期后停止计时，记录所用时间；T =95.75 s/50 =1.915 s图（7）六、数据处理及误差分析（1）数据处理:1）周期的计算：T = 95.75s/50 = 1.967s2）摆长的计算：钢球直径的测量数据如下表：测量次数每次数据d（cm）平均值（cm）⎺d△d=⎪d-⎺d⎪(cm)1 1.662 1.6870.0252 1.7020.0153 1.6720.0154 1.6720.0155 1.6920.0156 1.7210.039△⎺d0.021则⎺d =1.687cm,△⎺d=0.024cm.所以有效摆长为：L =92.62cm -1.687/2cm=91.78cm,3）重力加速度的计算：因为:T=2π√Lg所以：g=4π2LT2= 9.88m/s2查资料可知，西安地区的重力加速度约为9.79 m/s2则相对误差是E=△g/g=0.9⎺%＜1%，符合实验要求。

物理仿真实验报告——扫描隧道显微镜一.实验目的1.学习和了解扫描隧道显微镜的原理和结构；2.观测和验证量子力学中的隧道效应；3.学习扫描隧道显微镜的操作和调试过程，并以之来观测样品的表面形貌；4.学习用计算机软件处理原始图象数据。

二．实验原理原子的概念至少可以追溯到一千年前的德莫克利特时代，但在漫长的岁月中，原子还只是假设而并非可观测到的客体.人的眼睛不能直接观察到比10-4m更小的物体或物质的结构细节，光学显微镜使人类的视觉得以延伸，人们可以观察到像细菌、细胞那样小的物体，但由于光波的衍射效应，使得光学显微镜的分辨率只能达到10-7m电子显微镜的发明开创了物质微观结构研究的新纪元，扫描电子显微镜（SEM）的分辨率为10-9m，而高分辨透射电子显微镜（HTEM）和扫描透射电子显微镜STEM）可以达到原子级的分辨率——0.1nm，但主要用于薄层样品的体相和界面研究，且要求特殊的样品制备技术和真空条件．场离子显微镜（FIM）是一种能直接观察表面原子的研究装置，但只能探测半径小于100nm的针尖上的原子结构和二维几何性质，且样品制备复杂，可用来作为样品的材料也十分有限.X射线衍射和低能电子衍射等原子级分辨仪器，不能给出样品实空间的信息，且只限于对晶体或周期结构的样品进行研究．与其他表面分析技术相比，STM具有如下独特的优点：1)具有原子级高分辨率，STM 在平行于样品表面方向上的分辨率分别可达 0．1nm 和0．01 nm，即可以分辨出单个原子．2)可实时得到实空间中样品表面的三维图像，可用于具有周期性或不具备周期性的表面结构的研究，这种可实时观察的性能可用于表面扩散等动态过程的研究．3)可以观察单个原子层的局部表面结构，而不是对体相或整个表面的平均性质，因而可直接观察到表面缺陷。

表面重构、表面吸附体的形态和位置，以及由吸附体引起的表面重构等．4)可在真空、大气、常温等不同环境下工作，样品甚至可浸在水和其他溶液中不需要特别的制样技术并且探测过程对样品无损伤．这些特点特别适用于研究生物样品和在不同实验条件下对样品表面的评价，例如对于多相催化机理、超一身地创、电化学反应过程中电极表面变化的监测等。
