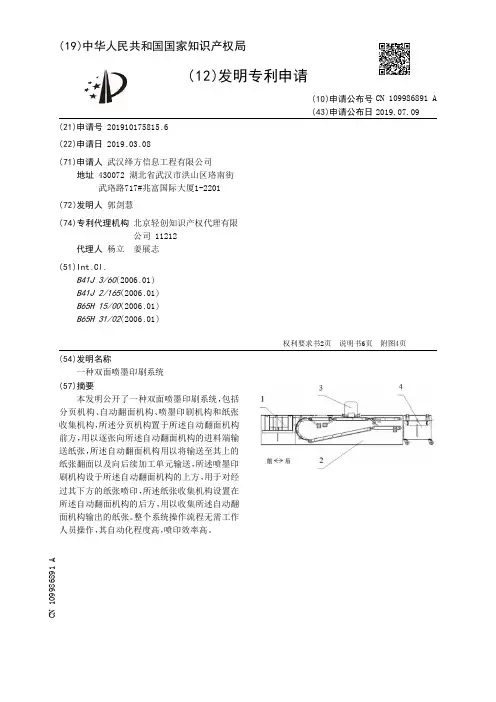

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910175815.6(22)申请日 2019.03.08(71)申请人 武汉绎方信息工程有限公司地址 430072 湖北省武汉市洪山区珞南街武珞路717#兆富国际大厦1-2201(72)发明人 郭剑慧 (74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 杨立 姜展志(51)Int.Cl.B41J 3/60(2006.01)B41J 2/165(2006.01)B65H 15/00(2006.01)B65H 31/02(2006.01)(54)发明名称一种双面喷墨印刷系统(57)摘要本发明公开了一种双面喷墨印刷系统,包括分页机构、自动翻面机构、喷墨印刷机构和纸张收集机构,所述分页机构置于所述自动翻面机构前方,用以逐张向所述自动翻面机构的进料端输送纸张,所述自动翻面机构用以将输送至其上的纸张翻面以及向后续加工单元输送,所述喷墨印刷机构设于所述自动翻面机构的上方,用于对经过其下方的纸张喷印,所述纸张收集机构设置在所述自动翻面机构的后方,用以收集所述自动翻面机构输出的纸张。
整个系统操作流程无需工作人员操作,其自动化程度高,喷印效率高。
权利要求书2页 说明书6页 附图4页CN 109986891 A 2019.07.09C N 109986891A权 利 要 求 书1/2页CN 109986891 A1.一种双面喷墨印刷系统,其特征在于,包括分页机构(1)、自动翻面机构(2)、喷墨印刷机构(3)和纸张收集机构(4),所述分页机构(1)置于所述自动翻面机构(2)前方,用以逐张向所述自动翻面机构(2)的进料端输送纸张,所述自动翻面机构(2)用以将输送至其上的纸张翻面以及向后续加工单元输送,所述喷墨印刷机构(3)设于所述自动翻面机构(2)的上方,用于对经过其下方的纸张喷印,所述纸张收集机构(4)设置在所述自动翻面机构(2)的后方,用以收集所述自动翻面机构(2)输出的纸张。

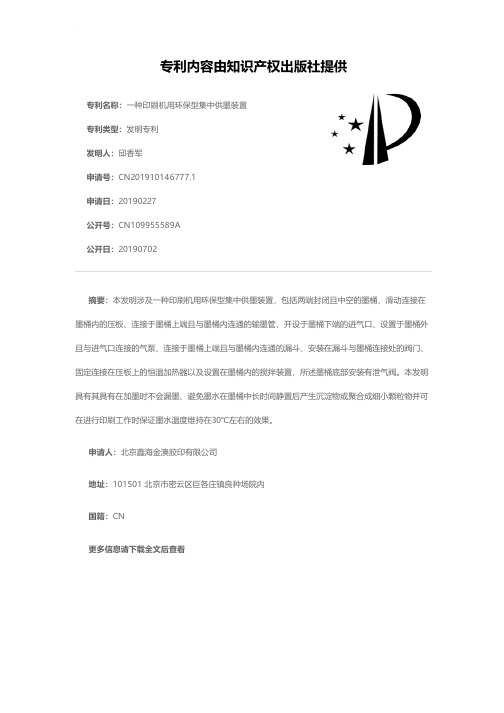

专利名称:一种印刷机用环保型集中供墨装置专利类型:发明专利
发明人:邱香军
申请号:CN201910146777.1
申请日:20190227
公开号:CN109955589A
公开日:
20190702
专利内容由知识产权出版社提供
摘要:本发明涉及一种印刷机用环保型集中供墨装置,包括两端封闭且中空的墨桶、滑动连接在墨桶内的压板、连接于墨桶上端且与墨桶内连通的输墨管、开设于墨桶下端的进气口、设置于墨桶外且与进气口连接的气泵、连接于墨桶上端且与墨桶内连通的漏斗、安装在漏斗与墨桶连接处的阀门、固定连接在压板上的恒温加热器以及设置在墨桶内的搅拌装置,所述墨桶底部安装有泄气阀。
本发明具有其具有在加墨时不会漏墨、避免墨水在墨桶中长时间静置后产生沉淀物或聚合成细小颗粒物并可在进行印刷工作时保证墨水温度维持在30℃左右的效果。
申请人:北京鑫海金澳胶印有限公司
地址:101501 北京市密云区巨各庄镇良种场院内
国籍:CN
更多信息请下载全文后查看。
专利名称:墨水供应系统
专利类型:发明专利
发明人:马修·汤姆林,伊恩·弗斯特,杰滋·扎巴,阿马尔·莱什比申请号:CN200880120511.X
申请日:20081010
公开号:CN101970236A
公开日:
20110209
专利内容由知识产权出版社提供
摘要:一种墨水供应系统,其用于喷墨打印机,具体而言用于连续喷墨打印机,所述系统包括在交界表面处合在一起的两个部分形成的歧管组件。
表面中的至少一者具有用于绕墨水回路在部件之间输送墨水的多个墨水流动通道。
交界表面中的另一者被构造为将通道封闭并密封。
多个端口设置为与通道流体连通,回路部件可连接至端口。
歧管组件提供了不具有许多管道和管体的紧凑整洁的配置。
更少数量的连接部显著降低了泄漏的风险。
申请人:录象射流技术公司
地址:美国伊利诺伊州
国籍:US
代理机构:北京东方亿思知识产权代理有限责任公司
更多信息请下载全文后查看。
专利名称:一种循环供墨方法和循环供墨系统专利类型:发明专利
发明人:方应龙,陈峰,刘志红
申请号:CN200810223253.X
申请日:20080928
公开号:CN101391530A
公开日:
20090325
专利内容由知识产权出版社提供
摘要:本发明公开了一种循环供墨方法和循环供墨系统,涉及供墨技术,能够在确保打印质量的同时,降低系统复杂度,节省系统成本。
本发明实施例提供的循环供墨系统包括:墨盒、具备溢流梁、泄流槽和供墨槽的进墨池、进墨墨泵,所述进墨墨泵的进墨端与墨盒连接,所述进墨墨泵的出墨端与所述进墨池的供墨槽入口连接,所述进墨池的泄流槽出口与墨盒连接,其中:所述进墨池的供墨槽出口,与其下方的喷头入口相连;所述喷头入口与至少一个喷头的进墨端相连,所述至少一个喷头的出墨端与喷头出口相连;所述喷头出口连接至回流墨泵的进墨端,所述回流墨泵的出墨端与所述墨盒相连。
申请人:北大方正集团有限公司,北京大学,北京北大方正电子有限公司
地址:100871 北京市海淀区成府路298号方正大厦5层
国籍:CN
代理机构:北京中博世达专利商标代理有限公司
代理人:申健
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910164137.3
(22)申请日 2019.03.05
(71)申请人 杭州科雷机电工业有限公司
地址 311215 浙江省杭州市萧山区经济技
术开发区金一路875号
(72)发明人 项建龙 卢伟毅 葛赛均 沈世杰
(74)专利代理机构 杭州千克知识产权代理有限
公司 33246
代理人 周希良 单燕君
(51)Int.Cl.
B41F 31/02(2006.01)
B41F 31/03(2006.01)
(54)发明名称
集中输墨系统
(57)摘要
本发明涉及印刷机的供墨技术领域,
具体涉及一种集中输墨系统。
包括储墨罐体和罐底,储
墨罐体设置进墨口,罐底或储墨罐体侧壁设置出
墨口,储墨罐体内设置墨位传感装置,墨位传感
装置位于储墨罐体内上部或顶部,罐底设置搅拌
装置;储墨罐体内下部设置导墨板,导墨板下方
与罐底之间具有出墨通道,出墨口与出墨通道连
通。
该集中输墨系统能够保证储墨罐体内油墨的
性能稳定,防止油墨结皮以及粘度变大变稠,同
时,能够以均匀稳定的方式进行下墨,从而为整
体供墨的稳定提供基础的保障。
权利要求书1页 说明书3页 附图2页CN 109940981 A 2019.06.28
C N 109940981
A
权 利 要 求 书1/1页CN 109940981 A
1.一种集中输墨系统,其特征在于,包括储墨罐体(301)和罐底(302),储墨罐体(301)设置进墨口(303),罐底(302)或储墨罐体(301)侧壁设置出墨口(304),储墨罐体(301)内设置墨位传感装置(305),墨位传感装置(305)位于储墨罐体(301)内上部或顶部,罐底(302)设置搅拌装置(306);储墨罐体(301)内下部设置导墨板(307),导墨板(307)下方与罐底(302)之间具有出墨通道(308),出墨口(304)与出墨通道(308)连通。
2.根据权利要求1所述的集中输墨系统,其特征在于,所述出墨口(304)设于储墨罐体(301)侧壁。
3.根据权利要求1所述的集中输墨系统,其特征在于,导墨板(307)上方设置过滤组件(309)。
4.根据权利要求1所述的集中输墨系统,其特征在于,导墨板(307)开设若干下墨孔(310),下墨孔(310)沿导墨板(307)外层布置。
5.根据权利要求1所述的集中输墨系统,其特征在于,所述搅拌装置(306)包括底部驱动的搅拌轴(317)和设置于搅拌轴(317)上的至少两层搅拌组(318),所述搅拌组(318)由搅拌横杆(319)和搅拌纵杆(320)组成,搅拌横杆(319)内端与搅拌轴(317)连接,所述搅拌纵杆(320)下端与搅拌横杆(319)外端连接,搅拌纵杆(320)与竖直方向具有一定角度。
6.根据权利要求5所述的集中输墨系统,其特征在于,搅拌纵杆(320)垂直于搅拌横杆(319),且与竖直方向所成的角度为5-40度。
7.根据权利要求1所述的集中输墨系统,其特征在于,储墨罐体(301)设置温控装置(312)。
8.根据权利要求1所述的集中输墨系统,其特征在于,所述出墨通道(308)环绕搅拌装置(306)呈环形腔体。
9.根据权利要求8所述的集中输墨系统,其特征在于,导墨板(307)底部设置覆盖导墨板(307)的引流板(313),引流板(313)与导墨板(307)之间形成腔体,引流板(313)为最低点且在中心开设有集墨孔(314)。
10.根据权利要求9所述的集中输墨系统,其特征在于,引流板(313)下方设置配墨腔(315),配墨腔(315)内设置搅拌叶片(316),配墨腔(315)与出墨口(304)连通。
2。
