螺旋锥齿轮强度计算

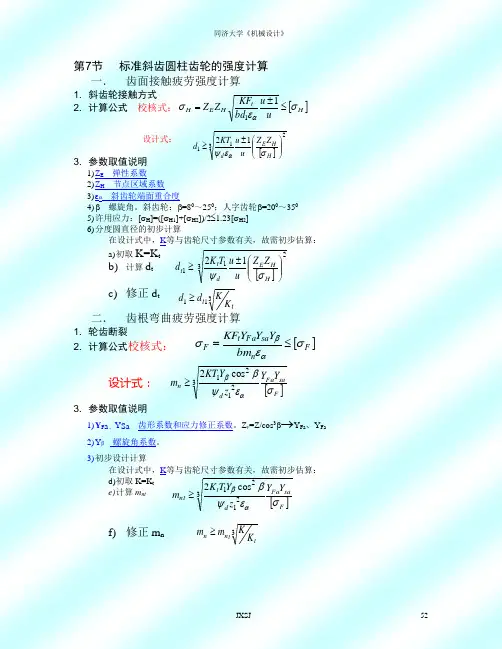

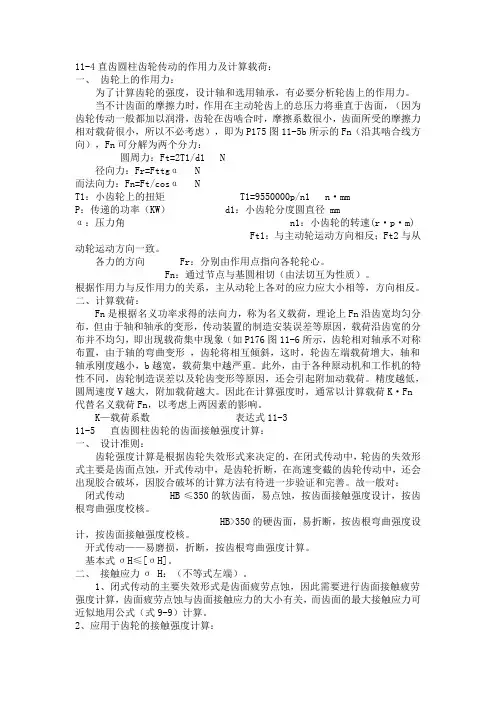

11-4直齿圆柱齿轮传动的作用力及计算载荷：一、齿轮上的作用力：为了计算齿轮的强度，设计轴和选用轴承，有必要分析轮齿上的作用力。

当不计齿面的摩擦力时，作用在主动轮齿上的总压力将垂直于齿面，（因为齿轮传动一般都加以润滑，齿轮在齿啮合时，摩擦系数很小，齿面所受的摩擦力相对载荷很小，所以不必考虑），即为P175图11-5b所示的Fn（沿其啮合线方向），Fn可分解为两个分力：圆周力：Ft=2T1/d1 N径向力：Fr=Fttgα N而法向力：Fn=Ft/cosα NT1：小齿轮上的扭矩 T1=9550000p/n1 n·mmP：传递的功率（KW） d1：小齿轮分度圆直径 mmα：压力角 n1：小齿轮的转速(r·p·m)Ft1：与主动轮运动方向相反；Ft2与从动轮运动方向一致。

各力的方向 Fr：分别由作用点指向各轮轮心。

Fn：通过节点与基圆相切（由法切互为性质）。

根据作用力与反作用力的关系，主从动轮上各对的应力应大小相等，方向相反。

二、计算载荷：Fn是根据名义功率求得的法向力，称为名义载荷，理论上Fn沿齿宽均匀分布，但由于轴和轴承的变形，传动装置的制造安装误差等原因，载荷沿齿宽的分布并不均匀，即出现载荷集中现象（如P176图11-6所示，齿轮相对轴承不对称布置，由于轴的弯曲变形，齿轮将相互倾斜，这时，轮齿左端载荷增大，轴和轴承刚度越小，b越宽，载荷集中越严重。

此外，由于各种原动机和工作机的特性不同，齿轮制造误差以及轮齿变形等原因，还会引起附加动载荷。

精度越低，圆周速度V越大，附加载荷越大。

因此在计算强度时，通常以计算载荷K·Fn代替名义载荷Fn，以考虑上两因素的影响。

K—载荷系数表达式11-311-5 直齿圆柱齿轮的齿面接触强度计算：一、设计准则：齿轮强度计算是根据齿轮失效形式来决定的，在闭式传动中，轮齿的失效形式主要是齿面点蚀，开式传动中，是齿轮折断，在高速变截的齿轮传动中，还会出现胶合破坏，因胶合破坏的计算方法有待进一步验证和完善。

锥齿轮计算公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]3.3.2 主减速器锥齿轮的主要参数选择a)主、从动锥齿轮齿数z1和z2选择主、从动锥齿轮齿数时应考虑如下因素；为了啮合平稳、噪音小和具有高的疲劳强度，大小齿轮的齿数和不少于40在轿车主减速器中，小齿轮齿数不小于9。

查阅资料，经方案论证，主减速器的传动比为，初定主动齿轮齿数z1=6，从动齿轮齿数z2=38。

b）主、从动锥齿轮齿形参数计算按照文献[3]中的设计计算方法进行设计和计算，结果见表3-1。

从动锥齿轮分度圆直径取dm2=304mm 齿轮端面模数22/304/388m d z===表3-1主、从动锥齿轮参数c）中点螺旋角β弧齿锥齿轮副的中点螺旋角是相等的。

拖拉机主减速器弧齿锥齿轮螺旋角的平均螺旋角一般为35°～40°。

拖拉机选用较小的β值以保证，使运转平稳，噪音低。

取β=35°。

较大的εFd）法向压力角α法向压力角大一些可以增加轮齿强度，减少齿轮不发生根切的最少齿数，也可以使齿轮运转平稳，噪音低。

对于拖拉机弧齿锥齿轮，α一般选用20°。

e) 螺旋方向从锥齿轮锥顶看，齿形从中心线上半部向左倾斜为左旋，向右倾斜为右旋。

主、从动锥齿轮的螺旋方向是相反的。

螺旋方向与锥齿轮的旋转方向影响其所受轴向力的方向。

当变速器挂前进挡时，应使主动齿轮的轴向力离开锥顶方向，这样可以使主、从动齿轮有分离趋势，防止轮齿卡死而损坏。

主减速器锥齿轮的材料驱动桥锥齿轮的工作条件是相当恶劣的，与传动系其它齿轮相比，具有载荷大、作用时间长、变化多、有冲击等特点。

因此，传动系中的主减速器齿轮是个薄弱环节。

主减速器锥齿轮的材料应满足如下的要求：a）具有高的弯曲疲劳强度和表面接触疲劳强度，齿面高的硬度以保证有高的耐磨性。

b）齿轮芯部应有适当的韧性以适应冲击载荷，避免在冲击载荷下齿根折断。

c）锻造性能、切削加工性能以及热处理性能良好，热处理后变形小或变形规律易控制。

齿轮各参数计算公式13-1什么是分度圆？标准齿轮的分度圆在什么位置上？ 13-2 一渐开线，其基圆半径r b = 40 mm ,试求此渐开线压力角 =20。

处的半径r 和曲率半径p的大小。

13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径 da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮，基本参数是多少？13-4两个标准直齿圆柱齿轮，已测得齿数 z i = 22、z 2 = 98,小齿轮齿顶圆直径d ai = 240 mm ,大 齿轮全齿高h = 22.5 mm ,试判断这两个齿轮能否正确啮合传动 ？名称 代号 计算公式 模数 m m=p/n =d/z=da/(z+2)(d 为分度圆直径齿距 P p= n m=t d/z 齿数 z z=d/m=n d/p 分度圆直径 d d=mz=da-2m齿顶圆直径 da da=m(z+2)=d+2m=p(z+2)/ n 齿根圆直径 df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼 ha ha=m=p/n 齿根高 hf hf=1.25m齿高 h h=2.25m 齿厚 s s=p/2= n m/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数 k k=z/9+0.5公法线长度ww=m[2.9521(k-0.5)+0.014z]模数齿轮计算公式 ,z 为齿数）13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z i = 19、Z2 = 81,模数m= 5 mm,压力角=20°若将其安装成a' = 250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少？13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数Z1 = 21、Z2 = 66,模数m =3.5 mm,压力角 =20°正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
