常用低压电器原理及其控制技术[1]

常用低压电器及电气控制电路电子教案第一章：低压电器概述1.1 低压电器的定义与分类1.2 低压电器的基本结构与原理1.3 低压电器的性能与选用第二章：开关与保护电器2.1 开关电器概述2.2 刀开关、转换开关与断路器2.3 熔断器与热继电器2.4 低压断路器选用与安装第三章：接触器与启动器3.1 接触器的工作原理与结构3.2 接触器的选用与安装3.3 启动器的工作原理与结构3.4 启动器的选用与安装第四章：变频器与软启动器4.1 变频器的工作原理与结构4.2 变频器的选用与安装4.3 软启动器的工作原理与结构4.4 软启动器的选用与安装第五章：电气控制电路基础5.1 电气控制电路的组成与特点5.2 电气控制电路的图形符号与文字符号5.3 电气控制电路的设计与分析方法5.4 电气控制电路的调试与维护第六章：电气控制电路实例分析6.1 简单电气控制电路分析6.2 典型生产机械电气控制电路分析6.3 复杂电气控制电路分析方法与技巧6.4 电气控制电路的优化与改进第七章：可编程控制器（PLC）基础7.1 PLC的定义与工作原理7.2 PLC的硬件组成与功能7.3 PLC的编程语言与指令系统7.4 PLC的安装、调试与维护第八章：PLC控制系统设计与应用8.1 PLC控制系统设计步骤与方法8.2 PLC控制系统的硬件设计与软件编程8.3 PLC在电气控制中的应用实例8.4 PLC控制系统的故障诊断与维修第九章：电气控制系统的设计与仿真9.1 电气控制系统设计原则与方法9.2 电气控制系统仿真技术简介9.3 电气控制系统仿真软件的使用9.4 电气控制系统仿真实例分析第十章：电气工程案例分析与实践10.1 电气工程项目概述10.2 电气控制系统施工与验收10.3 电气工程案例分析10.4 电气工程实践操作与技能训练重点和难点解析第一章：低压电器概述重点环节：低压电器的定义与分类、基本结构与原理。

补充说明：详细解释低压电器的概念，包括其工作电压范围；阐述不同类型低压电器的功能和应用场景；解析低压电器的工作原理，如接触器、断路器等。

低压电器控制技术实训报告(一)低压电器控制技术实训报告实训目的•熟悉低压电器的结构和原理•掌握低压电器的接线方法•熟练掌握低压电器的调试技巧•学习低压电器的保养方法实训内容1.低压电器的原理介绍–低压电器的定义–低压电器的分类及功能–低压电器的工作原理2.低压电器的接线方法–低压电器接线规则–接线板的使用方法–低压电器接线图的编制方法3.低压电器的调试技巧–低压电器故障诊断方法–低压电器的调试步骤4.低压电器的保养方法–低压电器的定期检查方法–低压电器的清洁方法–低压电器的维护方法实训成果•掌握了低压电器的分类、结构和原理•学会了低压电器的接线方法，掌握了接线板的使用方法和接线图的编制方法•熟练掌握了低压电器的调试技巧，能够快速排除故障•掌握了低压电器的保养方法，能够对电器进行定期检查和维护，延长使用寿命实训心得体会通过实训，我深刻地认识到了低压电器的重要性，掌握了低压电器的基本知识和技能，为以后从事相关工作打下了坚实的基础。

在实训中，我不仅学到了知识，也锻炼了自己的动手能力和团队协作能力。

在以后的学习和工作中，我将更加努力，不断提高自己的技能水平，为实现个人价值和社会发展做出贡献。

实训中遇到的问题及解决方法在实训过程中，我遇到了一些问题，例如接线错误、电器故障等，但通过仔细阅读实训手册，询问老师和队友，以及多次实践尝试，最终都成功地解决了这些问题。

这让我意识到，在遇到问题时，不要急躁焦虑，要保持冷静思考和积极解决的态度，才能迎刃而解。

实训对未来的帮助本次实训为我未来的学习和工作打下了基础。

在未来的学习中，我可以更加深入地了解电器控制技术，更加熟练地掌握低压电器的使用和调试技能；在未来的工作中，我可以更加快速地适应工作环境，更加高效地完成工作任务，为企业的发展做出贡献。

总结通过本次低压电器控制技术实训，我深刻认识到了电器控制技术的重要性，学习了低压电器的基本知识和技能，锻炼了动手能力和团队协作能力，掌握了解决实际问题的方法和技巧。

常用低压电器原理及...

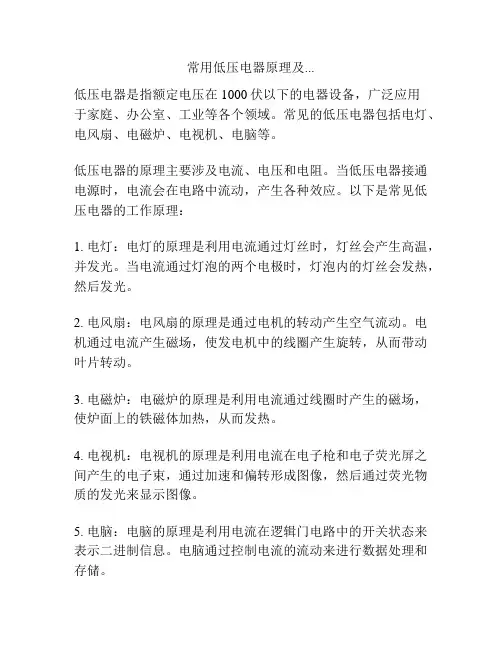

低压电器是指额定电压在1000伏以下的电器设备，广泛应用
于家庭、办公室、工业等各个领域。

常见的低压电器包括电灯、电风扇、电磁炉、电视机、电脑等。

低压电器的原理主要涉及电流、电压和电阻。

当低压电器接通电源时，电流会在电路中流动，产生各种效应。

以下是常见低压电器的工作原理：
1. 电灯：电灯的原理是利用电流通过灯丝时，灯丝会产生高温，并发光。

当电流通过灯泡的两个电极时，灯泡内的灯丝会发热，然后发光。

2. 电风扇：电风扇的原理是通过电机的转动产生空气流动。

电机通过电流产生磁场，使发电机中的线圈产生旋转，从而带动叶片转动。

3. 电磁炉：电磁炉的原理是利用电流通过线圈时产生的磁场，使炉面上的铁磁体加热，从而发热。

4. 电视机：电视机的原理是利用电流在电子枪和电子荧光屏之间产生的电子束，通过加速和偏转形成图像，然后通过荧光物质的发光来显示图像。

5. 电脑：电脑的原理是利用电流在逻辑门电路中的开关状态来表示二进制信息。

电脑通过控制电流的流动来进行数据处理和存储。

此外，低压电器还涉及到电源、开关、保护装置等组成部分的原理。

电源提供稳定的电压和电流；开关通过控制电路的通断来控制设备的开启和关闭；保护装置可保护设备免受过流、过压等异常情况的损害。

总之，低压电器的原理是通过合理应用电流、电压和电阻等基本概念，实现设备的正常工作和功能的实现。

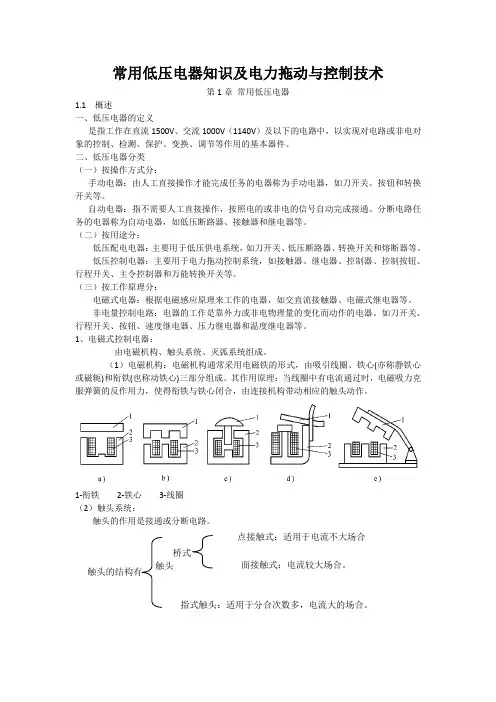

常用低压电器知识及电力拖动与控制技术第1章常用低压电器1.1 概述一、低压电器的定义是指工作在直流1500V、交流1000V（1140V）及以下的电路中，以实现对电路或非电对象的控制、检测、保护、变换、调节等作用的基本器件。

二、低压电器分类（一）按操作方式分：手动电器：由人工直接操作才能完成任务的电器称为手动电器，如刀开关、按钮和转换开关等。

自动电器：指不需要人工直接操作，按照电的或非电的信号自动完成接通、分断电路任务的电器称为自动电器，如低压断路器、接触器和继电器等。

（二）按用途分：低压配电电器：主要用于低压供电系统，如刀开关、低压断路器、转换开关和熔断器等。

低压控制电器：主要用于电力拖动控制系统，如接触器、继电器、控制器、控制按钮、行程开关、主令控制器和万能转换开关等。

（三）按工作原理分：电磁式电器：根据电磁感应原理来工作的电器，如交直流接触器、电磁式继电器等。

非电量控制电路：电器的工作是靠外力或非电物理量的变化而动作的电器。

如刀开关、行程开关、按钮、速度继电器、压力继电器和温度继电器等。

1、电磁式控制电器：由电磁机构、触头系统、灭弧系统组成。

（1）电磁机构：电磁机构通常采用电磁铁的形式，由吸引线圈、铁心(亦称静铁心或磁轭)和衔铁(也称动铁心)三部分组成。

其作用原理：当线圈中有电流通过时，电磁吸力克服弹簧的反作用力，使得衔铁与铁心闭合，由连接机构带动相应的触头动作。

1-衔铁2-铁心3-线圈（2）触头系统：触头的作用是接通或分断电路。

触头的结构有桥式触头指式触头：适用于分合次数多，电流大的场合。

点接触式：适用于电流不大场合面接触式：电流较大场合。

a-点接触式b-面接触式c-指式触头（3）灭弧系统：①双断口电动力吹弧②磁吹灭弧③窄缝(纵缝)灭弧法④栅片灭弧法1.2 刀开关与组合开关低压开关又称低压隔离器，是低压电器中结构比较简单、应用广泛的一类手动电器。

主要有刀开关、组合开关、以及用刀开关与熔断器组合成的胶盖瓷底刀开关和熔断器式刀开关，还有转换开关等。

常用低压电器原理及其控制技术低压电器是指额定电压不超过1000V的电力电器设备。

常用的低压电器包括断路器、接触器、继电器、电动机保护器等。

这些电器的原理和控制技术如下：1.断路器原理及控制技术：断路器是一种能够在电路故障发生时迅速切断电路的电器设备。

其原理是在电路中插入一对开关触点，当电流过大或短路时，触点会迅速打开，切断电流。

控制技术包括过载保护和短路保护，通过设置断路器的额定电流和短路保护电流来实现对电路的保护。

2.接触器原理及控制技术：接触器是一种电磁开关，具有远距离控制电路的功能。

其原理是利用电磁吸合力将触点闭合或断开，从而控制电路的通断。

控制技术包括控制电源的接通和断开，通过控制接线圈的通电和断电来实现对接触器的控制。

3.继电器原理及控制技术：继电器是一种以电磁吸合力为原理，完成电路中信号的放大、继电等功能的电器设备。

其原理是利用电磁线圈产生磁场，吸引或释放触点，从而控制电路的通断。

控制技术包括通过激励电流来控制继电器的吸合和释放动作，实现对电路的控制。

4.电动机保护器原理及控制技术：电动机保护器是一种保护电动机免受过载、短路、失相等故障的电器设备。

其原理是通过测量电动机的电流、电压和温度等参数，当电机发生故障时，及时切断电源，以保护电机的安全运行。

控制技术包括设置过载保护电流值、过热保护温度值等参数，通过传感器测量电机参数，实现对电动机的保护控制。

总结起来，常用低压电器的原理和控制技术是通过不同的电磁作用、传感器监测和控制电源的通断来实现对电路和设备的保护和控制。

低压电器的工作原理详细教程低压电器的工作原理详细教程第一章电气控制基础本章主要通过介绍电气控制领域中常用低压电器的工作原理、用途、型号、规格及符号等知识，电器控制线路的基本环节，并通过对典型电器控制系统的分析，学会正确选择和合理使用常用电器、学会分析和设计电气控制线路的基本方法，为后继章节的学习打下基础。

第一节常用电器元件及符号一、电器的基本知识（一）电器的分类电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。

完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。

电器的用途广泛，功能多样，种类繁多，结构各异。

下面是几种常用的电器分类。

1．按工作电压等级分类（1）高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器。

例如高压断路器、高压隔离开关、高压熔断器等。

（2）低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的电器。

例如接触器、继电器等。

2．按动作原理分类1）手动电器用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。

2）自动电器借助于电磁力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。

3．按用途分类（1）控制电器用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。

（2）主令电器用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。

（3）保护电器用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。

（4）执行电器指用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。

（5）配电电器用于电能的输送和分配的电器，例如高压断路器、隔离开关、刀开关、自动空气开关等。

4．按工作原理分类1）电磁式电器依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等。

2）非电量控制电器依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等。
