常用低压电器原理及其控制技术

胶盖瓷底刀开关的结构
1—出线盒 2—熔丝 3—动触头 4—手柄 5—静触头 6—电源进线座 7—瓷座 8—胶盖 9—接用电器
常用低压电器介绍
隔离器、刀开关
文字符号：QS 图形符号：
常用低压电器介绍
熔断器
作用：当电流超过规定值一定时间后，以它本身产生的 热量使熔体熔化而分断电路。
结构：熔断体、熔断器支持件组成。
触头动作。
动触点
静触点
复位弹簧
衔铁 线圈 铁心
常用低压电器的基本原理
触头系统
触头的作用：接通和分断电路。
触头的结构有
点接触式：适用于电流不大场合 桥式触头
面接触式：电流较大场合。
指式触头：适用于分合次数多，电流大的场合。
a-点接触式 b-面接触式 c-指式触头（线接触）
常用低压电器的基本原理
灭弧系统
常用低压电器介绍
断路器
分类： 框架式断路器： 主要用于主进线、母线分段断路器及馈出电流大于630A 的回路。
塑壳式断路器： 主要用于固定（抽插分隔）柜的馈出回路（额定容量大于 80A的回路）。
微型断路器：主要用于电流较小的电路。
常用低压电器介绍
交流接触器
文字符号：QF 图形符号：
QF
单极
QF 三极
灭弧罩采用耐高温的陶土和石 棉水泥做成。
电弧进入灭弧罩后，可以降低 弧温和隔弧。
在直流接触器的主触点上广泛 采用这种灭弧装置。
常用低压电器的基本原理
灭弧方法
4、磁吹灭弧
具有铁心的吹弧线圈和触点串联。 电弧在磁场中受电磁力F：一方面被拉长，另一方面又被冷却。 磁场力随电弧电流的大小而改变，电弧电流越大，灭弧能力越强。 磁吹力的方向与电流方向无关，该装置适用于交、直流控制电器。
常用低压电器原理 及其控制技术
维修工程部 机电分部
目录
一、常用低压电器的基本原理 二、常用低压电器介绍 三、电气控制的基本原理
一 常用低压电器的基本原理
常用低压电器的基本原理

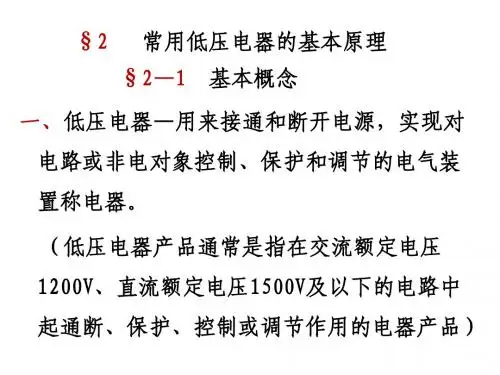

低压电器的定义
根据使用要求及控制信号，通过一个或多个器件组合，能 手动或自动分合额定电压在直流（DC）1200V、交流（AC） 1500V及以下的电路，以实现电路中被控制对象的控制、 调节、变换、检测、保护等作用的基本件称为低压电器。
电机
动作过程
线圈通电
衔铁被吸合
触头闭合
电机接通 电源
常用低压电器介绍
交流接触器
文字符号：KM 图形符号：
KMBaidu Nhomakorabea
KM
辅助常开触头 辅助常闭触头
常用低压电器介绍
交流接触器
常用低压电器介绍
热继电器
作用：热继电器是一种利用电流的热效应来切断电路的 保护装置，专门用来对连续运转的电动机进行过载及断 相保护，以防电动机过热而烧毁。
电弧的产生： 分断电路，电流0.25～1 A，电压12～20 V
电弧的实质： 触头间气体在强电场的作用下产生的放电现象
电弧的危害： 产生高温及强光，使触头烧损 使电路切断时间延长，甚至不能断开，造成严重事故
常用低压电器的基本原理
灭弧方法
1、桥式结构双断口灭弧
触点分断时，在弧隙中产生两个彼此串联的电弧。 在电动力F的作用下，电弧向两侧方向运动，电弧拉长。 在拉长过程中电弧受到空气迅速冷却而很快熄灭。
热继电器在主电路中串接热元件和双金属片，被控制的 三相异步电动机发生过电流、断相、三相电源严重不平 衡等故障，使电动机某一相或三相的电流升高，触发热 继电器起到保护作用。
常用低压电器介绍
热继电器
结构：
发热元件 I
双金 属片
扣板
常闭触头
工作原理：
发热元件接入电机主电路，若长时间过载，双金属片被烤热。 因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧 拉回，常闭触头断开。
常用低压电器的基本原理
灭弧方法
2、栅片灭弧
1
栅片彼此绝缘，片间距离
1—灭 弧 栅 片 ； 2—3 mm。 2—触 头 ； 栅片具有冷却作用，能导
3—电 弧
出电弧的热量。
弧要重燃，两栅片间要有
2
3
F
150～250V压降。
交流电压过零时，电弧自
然熄灭。
常用低压电器的基本原理
灭弧方法
3、窄缝灭弧
常用低压电器介绍
断路器
ABB塑壳型断路器
ABB E系列空气型断路器
ABB微型断路器
常用低压电器介绍
交流接触器
作用：主要用于远距离控制、频繁操作，以实现自动控制。
结构：电磁机构、触头系统、灭弧系统、释放弹簧机构。
常用低压电器介绍
交流接触器
工作原理：
弹簧
~~~ 380
主触头
铁芯
衔铁
M
辅助 触头
3~
常用低压电器介绍
热继电器
文字符号：FR 图形符号：
热元件
常开触头
常闭触头
常用低压电器介绍
热继电器
常用低压电器介绍
继电器
包括：电压继电器、电流继电器、中间继电器、时间继 电器、速度继电器等。
常用低压电器介绍
常用低压电器介绍
熔断器
文字符号：FU 图形符号：
FU
常用低压电器介绍
断路器
作用：俗称自动空气开关，主要用在不频繁操作的低压 配电线路或开关柜中作为电源开关，并具有过载、短路、 漏电、欠电压等自动保护功能。
结构：触头系统、灭弧系统、脱扣机构、传动机构。 触点系统和灭弧装置：用于接通和分断主电路，为了加
常用低压电器的基本原理
低压电器的分类
刀开关（隔离开关） 熔断器 断路器 交流接触器 继电器 主令电器 成套装置 电气安装附件 自动装置 ……
二 常用低压电器介绍
常用低压电器介绍
隔离器、刀开关
作用：主要用于无载通断电路，起不频繁手动接通和分 断电路及隔离电源的作用。 分类：单投、双投；单极、二极、三极、四极。
常用低压电器的基本原理
电压电器的基本结构
电磁式低压电器的基本结构主要是由电磁机构、触头系统、 灭弧系统、操作手柄组成。
电磁 触头 机构 系统
基本 结构
操作 灭弧 手柄 系统
常用低压电器的基本原理
电磁机构
组成：由吸引线圈、铁心和衔铁三部分组成。
作用原理：当线圈中有电流通过时，电磁吸力克服弹簧的
反作用力，使得衔铁与铁心闭合，由连接机构带动相应的
强灭弧能力，在主触点处装有灭弧装置。 脱扣器是断路器的感测元件，当电路出现故障时，脱扣
器收到信号后，经脱扣机构动作，使触点分断。 ①欠压脱扣器 ②过流脱扣器 ③过载脱扣器 ④分励脱扣器 脱扣机构和操作机构是断路器的机械传动部件。
常用低压电器介绍
断路器
1-分闸弹簧 2-主触头 3-传动杆 4-锁扣 5-轴 6-过流脱扣器 7-过载脱扣器 8-欠压脱扣器 9-分励脱扣器
