常用低压电器原理与结构

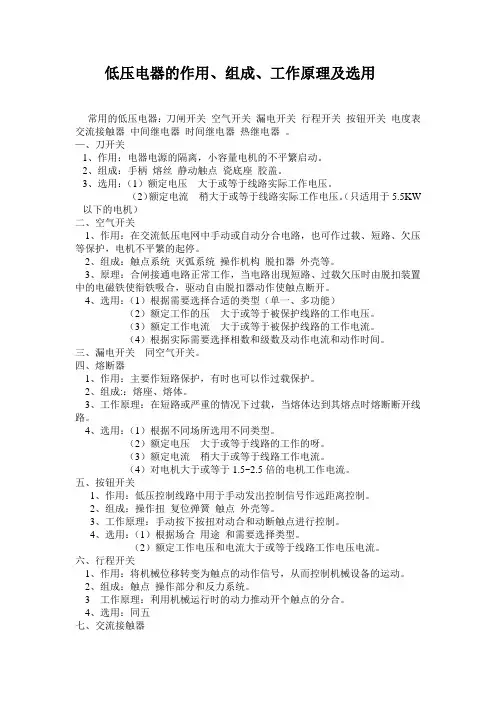

低压电器的作用、组成、工作原理及选用常用的低压电器：刀闸开关空气开关漏电开关行程开关按钮开关电度表交流接触器中间继电器时间继电器热继电器。

—、刀开关1、作用：电器电源的隔离，小容量电机的不平繁启动。

2、组成：手柄熔丝静动触点瓷底座胶盖。

3、选用：（1）额定电压大于或等于线路实际工作电压。

（2）额定电流稍大于或等于线路实际工作电压。

（只适用于5.5KW 以下的电机）二、空气开关1、作用：在交流低压电网中手动或自动分合电路，也可作过载、短路、欠压等保护，电机不平繁的起停。

2、组成：触点系统灭弧系统操作机构脱扣器外壳等。

3、原理：合闸接通电路正常工作，当电路出现短路、过载欠压时由脱扣装置中的电磁铁使衔铁吸合，驱动自由脱扣器动作使触点断开。

4、选用：（1）根据需要选择合适的类型（单一、多功能）（2）额定工作的压大于或等于被保护线路的工作电压。

（3）额定工作电流大于或等于被保护线路的工作电流。

（4）根据实际需要选择相数和级数及动作电流和动作时间。

三、漏电开关同空气开关。

四、熔断器1、作用：主要作短路保护，有时也可以作过载保护。

2、组成:：熔座、熔体。

3、工作原理：在短路或严重的情况下过载，当熔体达到其熔点时熔断断开线路。

4、选用：（1）根据不同场所选用不同类型。

（2）额定电压大于或等于线路的工作的呀。

（3）额定电流稍大于或等于线路工作电流。

（4）对电机大于或等于1.5~2.5倍的电机工作电流。

五、按钮开关1、作用：低压控制线路中用于手动发出控制信号作远距离控制。

2、组成：操作扭复位弹簧触点外壳等。

3、工作原理：手动按下按扭对动合和动断触点进行控制。

4、选用：（1）根据场合用途和需要选择类型。

（2）额定工作电压和电流大于或等于线路工作电压电流。

六、行程开关1、作用：将机械位移转变为触点的动作信号，从而控制机械设备的运动。

2、组成：触点操作部分和反力系统。

3 工作原理：利用机械运行时的动力推动开个触点的分合。

常用低压电器原理与结构低压电器是指电气设备工作电压不超过1000V的电器设备。

常用的低压电器有开关、插座、电源适配器、电磁阀等。

以下将介绍低压电器的原理与结构。

1.开关原理与结构：开关是控制电路的通断状态的电器元件。

通常包括导电触点、断电触点、弹簧机构、外壳等组成部分。

其原理是通过机械移动触点，使通路发生断开或闭合。

常用的开关有按钮开关、刀开关、微动开关等。

按钮开关通过按压按钮来控制开关的通断状态；刀开关通过旋转刀片来控制开关的通断状态；微动开关通过杠杆或者按压动作使开关产生瞬时的通断状态。

2.插座原理与结构：插座是连接电器设备与电源之间的接口设备，通常包括插孔、导电片、弹簧片、外壳等组成部分。

其原理是通过插头与插孔的配合，使电流能够传输到电器设备。

常用的插座有家用插座、工业插座、室外插座等。

家用插座常见的是三插孔插座，其中两插孔为供电，一插孔为地线，以保证电器设备的安全使用。

工业插座通常带有防水、防尘、防电弧等功能，以满足工业环境的需求。

3.电源适配器原理与结构：电源适配器是将电源的电能经过适配和变换，转化为适合电子设备使用的电能的电气设备。

其原理是通过变压器将交流电压转变为适合设备使用的低压直流电压。

电源适配器通常包括变压器、整流器、滤波器等组成部分。

变压器用于将输入的交流电压转换为输出的低压交流电压；整流器用于将低压交流电压转换为低压直流电压；滤波器用于过滤电源中的杂波和纹波。

4.电磁阀原理与结构：电磁阀是通过电磁力控制流体通断的电气设备。

其原理是通过电流通过线圈产生的磁场引起阀芯移动，从而控制阀门的通断状态。

电磁阀通常包括线圈、阀芯、阀体等组成部分。

线圈中通过电流产生的磁场引起阀芯移动，从而控制阀门的开启和关闭；阀体内有进出口，通过电磁阀的开启和关闭控制流体的通断。

以上是常用低压电器的原理与结构的简要介绍，低压电器在现代生活和工业中扮演着重要的角色，为人们的生产和生活提供了便利。

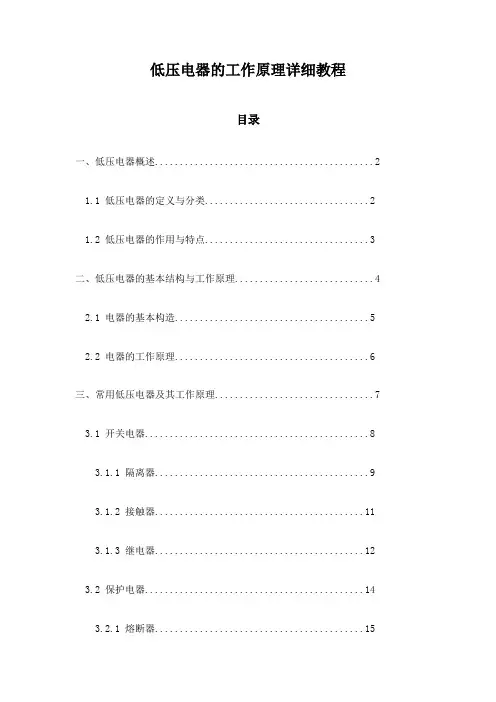

低压电器的工作原理详细教程目录一、低压电器概述 (2)1.1 低压电器的定义与分类 (2)1.2 低压电器的作用与特点 (3)二、低压电器的基本结构与工作原理 (4)2.1 电器的基本构造 (5)2.2 电器的工作原理 (6)三、常用低压电器及其工作原理 (7)3.1 开关电器 (8)3.1.1 隔离器 (9)3.1.2 接触器 (11)3.1.3 继电器 (12)3.2 保护电器 (14)3.2.1 熔断器 (15)3.2.2 断路器 (16)3.2.3 限时器 (17)3.3 控制电器 (17)3.3.1 主令电器 (18)3.3.2 信号电器 (19)四、低压电器的选用与维护 (20)4.1 低压电器的选用原则 (21)4.2 低压电器的维护保养 (22)五、实验与实践 (24)5.1 实验设备与器材介绍 (25)5.2 实验内容与步骤 (27)5.3 实验报告与总结 (28)六、低压电器发展动态与未来趋势 (29)6.1 国内外低压电器发展现状 (30)6.2 低压电器的发展趋势 (32)一、低压电器概述低压电器是一种用于控制电气设备的开关、保护设备以及调节电气参数的装置。

它广泛应用于工业、建筑、交通等各个领域，是电力系统中不可或缺的重要组成部分。

低压电器的主要功能包括接通、断开电路，以及保护电路和设备的安全运行。

根据其结构和功能，低压电器可分为多种类型，如开关、断路器、熔断器、继电器、接触器等。

低压电器的工作原理主要是基于电磁学、电子学和控制理论等基本原理。

在电力系统中，低压电器通过接收和传递控制信号，实现对电路的控制和保护。

当电路中出现异常时，低压电器能够迅速切断电路，保护设备和人员的安全。

随着科技的发展，现代低压电器逐渐向智能化、数字化方向发展，具有更高的可靠性和安全性。

了解低压电器的工作原理，不仅有助于我们更好地使用和维护电气设备，还能在电路设计和故障排除中发挥重要作用。

我们将详细介绍各类低压电器的工作原理及其应用场景。

低压断路器的结构和工作原理一、低压断路器的结构：1.外壳：低压断路器的外壳通常由不可燃材料制成，用于保护内部的电气元件，防止外部环境对其造成损害。

2.触头：低压断路器的触头用于与电路连接，当电流通过触头时，会产生一定的触点电阻和接触电阻，同时还会由于触点的磨损而产生电弧。

3.电磁系统：低压断路器的电磁系统主要由电磁线圈和铁芯组成。

当电流超过设定值时，电磁线圈会产生磁场，使得铁芯受力，进而通过机械传动系统断开触头。

4.弹簧系统：低压断路器的弹簧系统主要用于控制断路器的闭合和分合速度。

当电流超过设定值时，电磁系统将触头断开后，弹簧系统会使触头迅速分开，以防止电弧的产生。

5.触头系统：低压断路器的触头系统主要由固定触头和动触头组成。

当断路器闭合时，固定触头和动触头通过力学传动系统连接，形成闭合状态。

6.辅助触头系统：低压断路器的辅助触头系统用于实现断路器的多重保护功能，如短路保护、欠压保护、过压保护等。

辅助触头系统通常由感应器、电路板和继电器等组成。

二、低压断路器的工作原理：1.过载保护：当电路中的电流超过设定值时，电磁系统将产生磁场，使得铁芯受力，通过机械传动系统使触头迅速断开，切断电路。

同时，弹簧系统的作用使得触头迅速分开，以防止电弧的产生。

当过载消失后，断路器可以通过手动关闭开关来重新接通电路。

2.短路保护：当电路中发生短路故障时，电磁系统会迅速产生磁场，使得铁芯受力，通过机械传动系统使触头断开，切断电路。

同时，弹簧系统的作用迅速分开触头，以防止电弧的产生。

在短路消失后，断路器可以通过手动关闭开关重新接通电路。

3.辅助保护：低压断路器还可以通过辅助触头系统实现短路保护、欠压保护、过压保护等功能。

例如，当电路中发生短路故障时，感应器会检测电流的变化，并将信号传输给继电器，继电器再通过电路板的控制切断电路。

同样地，欠压保护和过压保护也可以通过感应器和继电器来实现。

综上所述，低压断路器结构复杂，工作原理基于电磁和力学原理。

低压电器及工作原理
一、低压电器介绍
低压电器是指电压不大于1000V的电器。

它们在建筑、交通、能源、冶金、化工、电信、医药、水处理等行业都有着重要的作用。

低压电器系统的主要功能是调节、分配电能，以稳定电力供应，保护设备和防止用电用户受到不安全的电压影响。

它结构紧凑，质量可靠，安装方便，维护简单，成本低廉，可满足多种用电要求，使用广泛。

二、低压电器的工作原理
低压电器主要用于低压电路系统中，其工作原理是，当电源输入的电流大于要求的电流或电压大于要求的电压时，低压电器就会自动切断，保护设备免受电压或电流过大而带来的损害，保护电路系统安全运行，达到降低故障率的目的。

1、开关
开关是低压电器中最常见的一种，它可以控制电路的开启和关闭，可以实现多种功能，如控制马达、调节照明等，也可以用于加载保护。

2.断路器
断路器是低压电器中的重要组成部分，它的功能主要是保护电路系统免受短路的损害，避免因短路而造成的危害。

断路器的工作原理是电流在超过一定限值时，断路器自动打开，从而切断电路中的电源，以保护电路系统和设备免受损害。

3、接触器
接触器是低压电器中最常用的一种。

低压电器的基本原理是什么
低压电器的基本工作原理如下:
一、低压电器主要指工作电压在1000伏特或以下的电气设备。

这类设备被广泛应用于家电、照明、通讯、仪表等领域。

二、低压电器的核心部件是电磁线圈,它利用电流通过导线所产生的电磁效应进行工作。

电流在线圈中流动时,周围会产生磁场。

这种磁场的变化可以推动电机转子转动等。

三、常见的低压电器工作原理:
1. 电动机原理:电流在定子线圈产生旋转磁场,作用于转子而带动其旋转运动。

2. 电磁铁原理:电流磁化线圈,使其产生吸力来吸住或释放铁制心轴。

3. 继电器原理:利用电磁铁带动触点吸合或分离,实现电路的接通或断开。

4. 电磁阀原理:电磁铁吸住阀芯,利用机械力带动阀门打开或关闭。

5. 电钟原理:电流驱动磁铁振荡,带动齿轮运动推动指针。

6. 电动执行机构原理:电磁铁带动执行部件做直线往复运动。

四、低压电器必须选择合理的工作电压,通常在几十伏至数百伏之间,过高电压会带来安全隐患。

五、低压电器还需要配套保护装置,如保险丝、漏电断路器等,以确保人身和设备安全。

综上所述,这就是低压电器的一些基本工作原理。

这类设备广泛应用并极大便利了人类生活。

常用低压电器原理及其控制技术低压电器是指额定电压不超过1000V的电力电器设备。

常用的低压电器包括断路器、接触器、继电器、电动机保护器等。

这些电器的原理和控制技术如下：1.断路器原理及控制技术：断路器是一种能够在电路故障发生时迅速切断电路的电器设备。

其原理是在电路中插入一对开关触点，当电流过大或短路时，触点会迅速打开，切断电流。

控制技术包括过载保护和短路保护，通过设置断路器的额定电流和短路保护电流来实现对电路的保护。

2.接触器原理及控制技术：接触器是一种电磁开关，具有远距离控制电路的功能。

其原理是利用电磁吸合力将触点闭合或断开，从而控制电路的通断。

控制技术包括控制电源的接通和断开，通过控制接线圈的通电和断电来实现对接触器的控制。

3.继电器原理及控制技术：继电器是一种以电磁吸合力为原理，完成电路中信号的放大、继电等功能的电器设备。

其原理是利用电磁线圈产生磁场，吸引或释放触点，从而控制电路的通断。

控制技术包括通过激励电流来控制继电器的吸合和释放动作，实现对电路的控制。

4.电动机保护器原理及控制技术：电动机保护器是一种保护电动机免受过载、短路、失相等故障的电器设备。

其原理是通过测量电动机的电流、电压和温度等参数，当电机发生故障时，及时切断电源，以保护电机的安全运行。

控制技术包括设置过载保护电流值、过热保护温度值等参数，通过传感器测量电机参数，实现对电动机的保护控制。

总结起来，常用低压电器的原理和控制技术是通过不同的电磁作用、传感器监测和控制电源的通断来实现对电路和设备的保护和控制。
