CASS土石方计算

如何快速在南方CASS中计算施工中的土石方
在工程作业中往往会遇到土石方的挖方、填方计算。

小编结合在本人为矿山矿堆的挖方填方计算方法写给各位施工测绘朋友。

•计算准备工作：
1、首先应采用全站仪或者RTK把前期未施工的区域的坐标高程测绘出来，且做好不易被破坏的控制点，以备后期施工土方量计算，统称为原始地面，并且保存好。

建议原始区域测量时尽量大一些。

2、在施工后，利用前期测量时做的控制点对挖填方量区域进行坐标高程测量，尽量测量时密度越密越好，这样计算的精度就越高，包括前期原始地面也如此。

当有前期原始地面数据和作业后的数据后，就可以计算本次施工中的土方量了。

•计算步骤：
1、下载安装好南方测绘的Cass软件
2、展高程点数据，数据格式为DAT，如下图
点号，描述，Y坐标，X坐标,高程
展点后如图
然后生成三角网
然后把三角网数据保存。

后选择全部三角网。

一期原始数据就做完了。

施工后的数据也是和前面方法一样，就不写了，看图片步骤，
以上步骤完成后就是开始计算的时候了如下看图
选择三角网文件2，
原始数据为一期
二期为二期土石方计算数据
等待计算运行，
方块中挖方为实际填方，他们是反的。

其中每一个三角网的土方量可以到dtmtf.log中去看，对应的编号为三角网中的编号。

好了方法讲到这了，大咖勿喷，小白帮忙点个赞，测量真心苦。

后面出视频，文字功底不行谅解！。

c a s s软件土石方量计算方法详解公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

CASS土方量计算方法一、方格网法土方计算由方格网来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成方格网来计算每一个方格内的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。

系统首先将方格的四个角上的高程相加（如果角上没有高程点，通过周围高程点内插得出其高程），取平均值与设计高程相减。

然后通过指定的方格边长得到每个方格的面积，再用长方体的体积计算公式得到填挖方量。

方格网法简便直观，易于操作，因此这一方法在实际工作中应用非常广泛。

用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网，如图1所示。

图1 方格网土方计算对话框1、设计面是平面时的操作步骤：●用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

●选择“工程应用\方格网法土方计算”命令。

●命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。

●屏幕上将弹出图1方格网土方计算对话框，在对话框中选择所需的坐标文件；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。

由原理可知，方格的宽度越小，计算精度越高。

但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。

●点击“确定”，命令行提示：最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。

结果如图2所示。

图2 方格网法土方计算成果图2、设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。

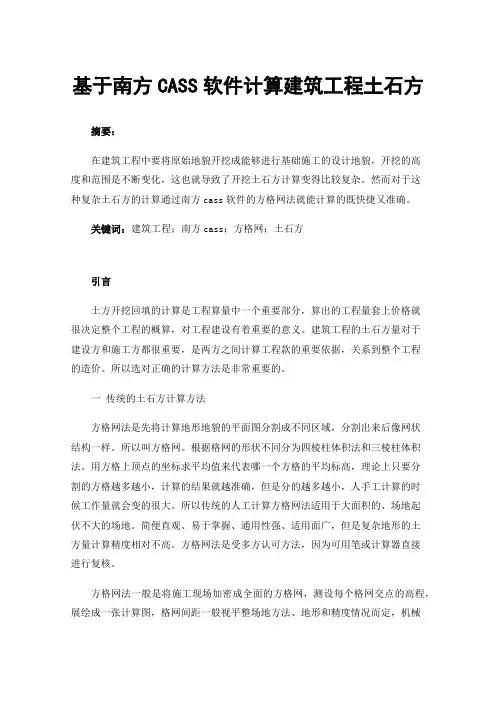

基于南方CASS软件计算建筑工程土石方摘要：在建筑工程中要将原始地貌开挖成能够进行基础施工的设计地貌，开挖的高度和范围是不断变化，这也就导致了开挖土石方计算变得比较复杂。

然而对于这种复杂土石方的计算通过南方cass软件的方格网法就能计算的既快捷又准确。

关键词：建筑工程；南方cass；方格网；土石方引言土方开挖回填的计算是工程算量中一个重要部分，算出的工程量套上价格就很决定整个工程的概算，对工程建设有着重要的意义。

建筑工程的土石方量对于建设方和施工方都很重要，是两方之间计算工程款的重要依据，关系到整个工程的造价。

所以选对正确的计算方法是非常重要的。

一传统的土石方计算方法方格网法是先将计算地形地貌的平面图分割成不同区域，分割出来后像网状结构一样。

所以叫方格网。

根据格网的形状不同分为四棱柱体积法和三棱柱体积法。

用方格上顶点的坐标求平均值来代表哪一个方格的平均标高，理论上只要分割的方格越多越小，计算的结果就越准确，但是分的越多越小，人手工计算的时候工作量就会变的很大。

所以传统的人工计算方格网法适用于大面积的、场地起伏不大的场地。

简便直观、易于掌握、通用性强、适用面广，但是复杂地形的土方量计算精度相对不高。

方格网法是受多方认可方法，因为可用笔或计算器直接进行复核。

方格网法一般是将施工现场加密成全面的方格网，测设每个格网交点的高程，展绘成一张计算图，格网间距一般视平整场地方法、地形和精度情况而定，机械施工时一般采用50 m × 50 m或100 m × 100 m，人力施工时一般采用 20 m× 20 m。

1) 场地平整高程按照各格点高程加权平均计算得:( 2) 场地平整各填挖点的尺寸:填挖数 = 设计高程－地面高程( 3) 土方量计算方法:A 整方格为填( 挖) 量:Vi = ( a + b + c + d) /4 × L式中: abcd 为方格四角点填挖数; L 为方格边长。

南方CASS方格网法土石方计算操作步骤1.【工程准备】确定土石方工程的范围、工程图纸和测量要求。

根据工程图纸提前设置好方格网。

准备测量仪器和工具，如CASS测量仪、测量桩、量角器、计算机等。

2.【搭建方格网】根据工程现场的具体情况，合理地确定方格网的大小和形状。

一般来说，方格网的大小应根据工程的尺寸和地形地貌来确定，一般为10m×10m或者20m×20m的正方形。

3.【布设控制点】在工程现场周边以及施工区域内选择一定数量的控制点，用来确定方格网的位置和坐标。

控制点的选择应遵循准确测量、易于找寻和能够覆盖整个工程区域的原则，并在控制点上设置测量桩。

4.【测量方格网】使用CASS测量仪进行测量，将测量仪设置为“测量模式”，根据方格网的大小和形状，在每个控制点上的测量桩位置进行测量。

使用量角器测量每个方格的角度，并记录在纸质或电子表格上。

5.【质量检查】完成测量后，对测量数据进行质检，检查各个方向上的方格线是否平行、垂直或者设定的方位角。

如果发现测量数据有误，应及时进行纠正和重测。

6.【计算土方量】使用计算机软件或者手工计算，根据测量数据计算每个方格的土方量。

土方量的计算可以使用平均面积法、重心法、重心法与新增法相结合等方法。

7.【填写报告】根据土方量计算结果编制成报告，报告中应包括测量数据、方格网的布设图、土方量的计算方法和结果等内容。

报告应清晰明了，便于对土方量进行审查和使用。

8.【审查与确认】完成报告后，应提交给相关部门或专业人士进行审查，审查内容包括方格网的布设是否合理、计算方法是否正确、计算结果是否合理等。

经过审查无误后，方可正式使用。

9.【存档与备份】对方格网的测量数据、计算结果和报告进行存档和备份，以备日后需要参考和查阅。

存档时应将数据和报告备份到可靠的存储设备中，同时保留纸质原始数据和报告。

总结：南方CASS方格网法土石方计算是一种常用的土石方计算方法，可以准确、高效地计算土石方工程的土方量。

CASS_土石方计算教学土石方计算是土木工程中的一项重要内容，它主要涉及到土方开挖和填方的计算和设计。

在土石方计算中，包括了土方开挖量的计算、填方量的计算和土方的平衡检验等等。

下面我们将详细介绍土石方计算的教学内容。

一、土方开挖量的计算土方开挖量的计算是土石方计算的第一步，它主要是确定需要开挖的土方的体积。

土方开挖量的计算主要有以下几个步骤：1.确定剖面线：首先需要根据设计要求和实际情况画出土方的剖面线。

2.定位测量：在剖面线的位置上进行定位测量，确定开挖起始点和终点的坐标。

3.获取高程数据：在开挖起始点和终点的位置上获取高程数据，包括地表高程和引线高程。

4.处理高程数据：对所得的高程数据进行处理，计算出每个测量点的坐标和高程。

5.土方体积计算：根据剖面线和已经处理的高程数据，计算出土方开挖的体积。

二、填方量的计算填方量的计算是土石方计算的另一项重要内容，它主要是确定需要填方的土方的体积。

填方量的计算主要有以下几个步骤：1.确定剖面线：同样需要根据设计要求和实际情况画出土方的剖面线。

2.定位测量：在剖面线的位置上进行定位测量，确定填方起始点和终点的坐标。

3.获取高程数据：在填方起始点和终点的位置上获取高程数据，包括地表高程和引线高程。

4.处理高程数据：对所得的高程数据进行处理，计算出每个测量点的坐标和高程。

5.土方体积计算：根据剖面线和已经处理的高程数据，计算出填方的体积。

三、土方平衡检验土方平衡检验是土石方计算的最后一步，它是为了验证土方开挖和填方的平衡性。

土方平衡检验主要有以下几个步骤：1.计算开挖量和填方量：根据土方开挖量和填方量的计算结果，计算出所开挖的土方体积和所填方的土方体积。

2.进行平衡检验：比较所开挖的土方体积和所填方的土方体积，判断是否达到平衡。

3.调整计算结果：如果土方开挖量和填方量不平衡，需要进行调整，重新计算土方的体积。

通过以上的教学内容，学生可以学会土石方计算的基本原理和方法，能够独立进行土方开挖和填方的计算和设计。

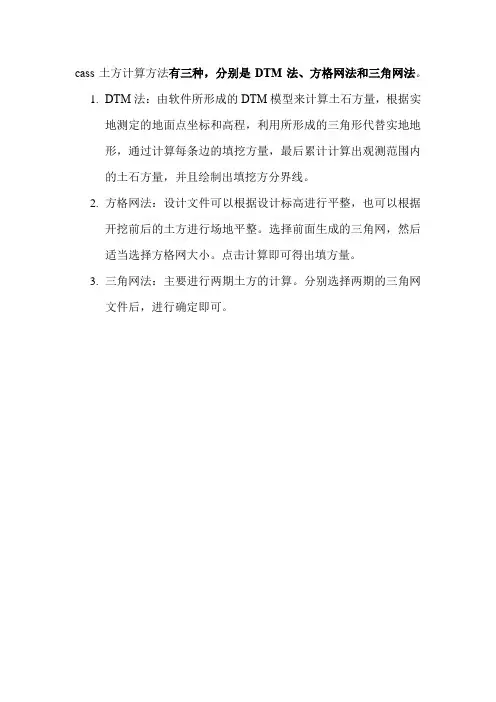

cass土方计算方法有三种，分别是DTM法、方格网法和三角网法。

1.DTM法：由软件所形成的DTM模型来计算土石方量，根据实
地测定的地面点坐标和高程，利用所形成的三角形代替实地地
形，通过计算每条边的填挖方量，最后累计计算出观测范围内
的土石方量，并且绘制出填挖方分界线。

2.方格网法：设计文件可以根据设计标高进行平整，也可以根据
开挖前后的土方进行场地平整。

选择前面生成的三角网，然后
适当选择方格网大小。

点击计算即可得出填方量。

3.三角网法：主要进行两期土方的计算。

分别选择两期的三角网
文件后，进行确定即可。

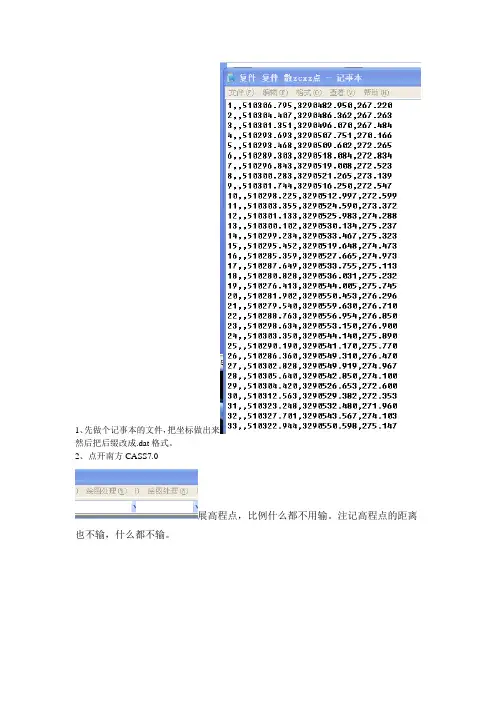

1、先做个记事本的文件，把坐标做出来
然后把后缀改成.dat格式。

2、点开南方CASS7.0
展高程点，比例什么都不用输。

注记高程点的距离也不输，什么都不输。

点等高线，在点建立DTM
在选择开始那个文件，
点确定，
然后点PL命令。

打开对象铺捉，选择园心，
最后点C闭合，
点工程应用，点方格网土方计算，选择计算区域边界线，也都是白色的线，
在选三角网文件这个文件-方法在下面。

（等下介绍）222.sjw。

这个文件。

出来方格网了。

太小了。

点右击，点缩放。

都出来了。

222.sjw介绍。

打开原图纸的点工程应用，指定点生成数据文件，
文件名随便输个比如
点个指定点，不输，点ENTER
输
重复输入全部文件，
到时候把这个文件改成后缀都行了。

注意：如果安装的CASS文件没有十字光标的话。

备注：里面有附件：
全程看完了。

都会了。

CASS计算土石方方法土石方量计算是测绘工作必备的一项基本技能。

由于现场地形复杂，土石方量计算又是一种近似计算，如何提高土石方量计算的精确度需要测量人员仔细斟酌。

现代计算机技术提供了一个快速计算的平台。

外业全站仪或GPS RTK采集的数据，结合南方CASS软件能迅速、准确的计算复杂、不规则地形的土石方量。

根据现场地形，选择哪种方法计算；计算分哪几个步骤等将是测量人员考虑的问题。

就结合自己经验给大家一个分享。

方格网法适用于计算区域面积大，且高差起伏不大的地形。

该方法也有一缺憾，没有考虑边坡，忽略了放坡的土石方量。

计算原理：将计算区域划分成若干等距的方格，每个方格的四个角点有自然地面高程和设计高程的高差，这样的高差形成了块状的几何体。

由空间立体几何知识解得这样的几何体的体积。

然后，将这样的几何体进行累加，就得出该区域自然地形在某个设计高程时的挖方或填方量。

计算步骤：1、用闭合多段线绘制计算区域。

2、选择计算的的外业测量高程点坐标数据文件。

3、设计目标高程。

需要说明：如果设计面是平面，直接输入目标高程值就行。

如果设计面是一个斜面，用设置基准点斜面的方法。

如果设计面是有两个斜坡的斜面，就用设置基准线斜面的方法。

如果设计面是不规则面，先将设计面生成三角网文件再计算。

4、设置方格宽度。

方格宽度根据计算面积区域大小进行调整。

最后点击确定得出方量。

计算机成图中显示总的挖方量与填方量，还会标明挖方与填方的分界线。

三角网法适合于计算区域面积大，高程起伏较大的地形。

由于考虑了边坡，得出的方量更接近于实际情况。

但是，三角网法计算的设计面只允许是平面，没有方格网法那么灵活，方格网法设计面可以是平面、斜面和不规则面等情形。

计算原理：根据实地测定的地面点坐标（X,Y,Z）和设计高程，在DTM模型中把每个三角形当做一个面，代替实地的地形，通过生产的三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土石方量，并绘出填挖方的分界线。

南方CASS道路断面土石方计算土石方计算是在道路工程中常见的一项工作，用于确定道路断面的土石方体积，并作为工程量清单中的重要部分。

土石方计算的准确性对工程的进展和投资决策都具有重要的影响。

本文将介绍南方CASS道路断面土石方计算的基本原理和方法。

首先，我们需要了解一些基本概念。

在土石方计算中，常用的基本单位是“方”。

在计算土石方体积时，一般将地面分割成若干矩形或梯形的区域，然后通过测量区域的长度、宽度和高度差，计算出该区域的体积，并将体积转换为“方”。

常用的土石方计算公式如下：1.矩形区域土石方计算公式：土方体积=底面积×高度差石方体积=底面积×高度差2.梯形区域土石方计算公式：土方体积=(上底面积+下底面积)×高度差÷2石方体积=(上底面积+下底面积)×高度差÷2在南方CASS道路断面土石方计算中，通常需要先将道路横断面按照一定间距进行采样，然后根据采样的数据计算土石方的体积。

以下是具体的计算步骤：1.根据设计方案，确定道路断面的采样间距。

通常采样间距为每隔几米或每隔几十米进行一次采样。

2.在道路断面上进行采样，测量采样点的坐标和高程。

采样可以使用测量仪器进行，如高程仪、全站仪等。

应确保测量的准确性和完整性。

3.根据采样点的坐标和高程数据，确定各个采样点之间的区域。

可以将道路断面分割成若干个矩形或梯形的区域。

4.根据土石方计算公式，计算每个区域的土石方体积。

首先需要计算出每个区域的底面积和高度差。

底面积可以根据采样点的坐标计算得出，高度差可以根据采样点的高程数据计算得出。

5.将每个区域的土石方体积累加起来，得到整个道路断面的土石方体积。

6.将土石方体积转换为“方”。

需要根据施工规范和设计要求确定土石方的计算单位，如立方米、立方公里等。

需要注意的是，在进行土石方计算时，应该考虑到地质条件、路基结构和交通荷载等因素对土石方体积的影响，并进行相应的修正和调整。

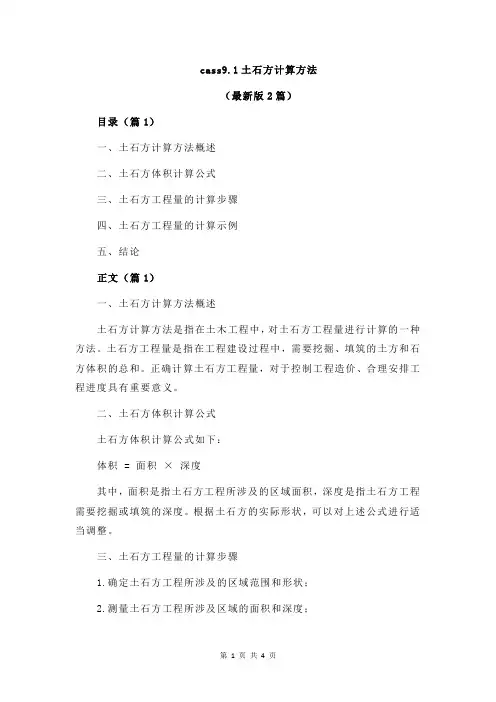

cass9.1土石方计算方法（最新版2篇）目录（篇1）一、土石方计算方法概述二、土石方体积计算公式三、土石方工程量的计算步骤四、土石方工程量的计算示例五、结论正文（篇1）一、土石方计算方法概述土石方计算方法是指在土木工程中，对土石方工程量进行计算的一种方法。

土石方工程量是指在工程建设过程中，需要挖掘、填筑的土方和石方体积的总和。

正确计算土石方工程量，对于控制工程造价、合理安排工程进度具有重要意义。

二、土石方体积计算公式土石方体积计算公式如下：体积 = 面积×深度其中，面积是指土石方工程所涉及的区域面积，深度是指土石方工程需要挖掘或填筑的深度。

根据土石方的实际形状，可以对上述公式进行适当调整。

三、土石方工程量的计算步骤1.确定土石方工程所涉及的区域范围和形状；2.测量土石方工程所涉及区域的面积和深度；3.根据公式计算出土石方工程量；4.对计算结果进行汇总，得出土石方工程总量。

四、土石方工程量的计算示例假设某工程项目需要挖掘一个长方体形状的土石方，长为 200 米，宽为 100 米，深为 2 米。

则该土石方工程量的计算如下：面积 = 长×宽 = 200 × 100 = 20000 平方米体积 = 面积×深度 = 20000 × 2 = 40000 立方米因此，该工程项目需要挖掘 40000 立方米的土石方。

五、结论土石方计算方法是土木工程中对土石方工程量进行计算的重要方法。

目录（篇2）一、土石方计算方法概述二、土石方体积计算方法1.土方体积计算2.石方体积计算三、土石方工程量计算流程1.确定计算范围2.计算工程量3.校核工程量四、土石方工程量计算示例1.土方工程量计算示例2.石方工程量计算示例五、土石方计算方法在实际工程中的应用正文（篇2）一、土石方计算方法概述土石方计算方法是指在土木工程、建筑工程等领域中，对土方和石方开挖、填筑等工程量进行计算的方法。

CASS土石方计算土石方工程是指在土地开发、基础施工等工程中，对地表土石进行开挖或填筑的工作。

土石方计算是土石方工程中的一个重要环节，它需要精确计算土石方的数量和体积，以便进行合理的施工和材料采购。

CASS是计算机辅助设计与绘图系统的简称，它是一种用计算机辅助实现设计和制图的技术体系，其中包括了土石方计算的功能。

下面将介绍CASS土石方计算的流程和方法。

首先，进行土石方计算前要先进行现场测量和勘探。

通过测量现场地形和地貌的特征，确定需要进行土石方工程的区域，确定不同区域的土石性质和地层结构。

其次，对现场的测量数据进行数据处理和整理。

这包括将测量得到的数据进行整理归类，统计不同区域的土石方工程面积和深度等。

CASS系统可以自动进行数据处理和整理，大大提高计算效率和准确性。

然后，根据测量数据和地质勘探的结果，进行土石方计算。

首先需要确定土石方开挖和填筑的标高平面，然后绘制出不同标高的剖面图。

CASS系统可以根据测量数据自动生成剖面图，并对剖面图进行修正和完善。

然后，根据剖面图和土石方计算的公式，计算出每个剖面的土石方量，并将计算结果填入表格中。

土石方计算的公式一般有三种常用方法，即测量法、容积法和理论法。

其中，测量法是根据实际测量得到的开挖或填筑的面积和平均深度来计算土石方量，比较直观简单；容积法是根据不同标高平面的剖面图，将土方和石方的计算单位化为体积，并相加得到总体积；理论法是根据地质勘探的结果和土石的物理性质，通过计算不同区域的土石材料的容重、干密度等参数，从而计算出土石方量。

最后，进行计算结果的检查和修正。

在CASS系统中，可以进行自动计算和修正，同时可以对计算结果进行可视化处理，例如生成不同区域的土石方分布图、剖面图等。

计算结果可以进行反复检查和修正，确保计算的准确性和合理性。

总结来说，CASS土石方计算是利用计算机辅助设计与绘图系统进行土石方计算的一种方法。

它能够自动进行数据处理和整理，绘制出剖面图，根据不同方法计算土石方量，并对计算结果进行检查和修正。

学习CASS计算土石方的全过程CASS（计算机辅助土石方计算）是一种利用计算机软件辅助计算土石方数量和填方与挖方量的方法。

下面是CASS计算土石方的全过程。

1.数据准备首先，需要准备好必要的数据，包括场地的工程图纸和地貌情况，地下管线和其他设施的布置，以及土质调查数据等。

这些数据将用于计算土石方的数量和布置。

2.土石方的分类根据工程图纸和地貌情况，将场地划分为不同的区域，如平地、高地、低洼地等。

根据土质调查数据，将不同区域的土壤和岩石分类，如黏土、砂土、砾石、岩石等。

3.土石方的测量使用测量仪器进行场地的测量工作。

可以使用全站仪或GPS进行精确测量，获取场地的地形和高程数据。

测量结果将用于计算土石方的体积。

4.土石方的计算根据工程图纸和测量数据，使用CASS软件进行土石方的计算。

首先，需根据设计要求进行土石方的分类和划分。

然后，根据每个区域的尺寸和高程数据，计算每个区域的土石方体积。

最后，将每个区域的土石方体积相加，得到总的土石方体积。

5.填方与挖方计算根据设计要求，计算填方与挖方的量。

根据土石方体积和场地的高程数据，计算填方与挖方的体积。

填方是指将土方填充到低洼地，挖方是指从高地挖出土方。

填方与挖方的体积应相等，以保持场地的平衡。

6.结果汇总与分析将计算结果进行汇总和分析。

汇总包括每个区域的土石方体积、填方与挖方的体积，以及总的土石方体积和填方与挖方的体积。

分析包括比较设计要求和实际情况的差异，评估土石方和填方与挖方的工程量是否合理。

7.结果应用根据计算结果，进行土石方的施工安排和物资采购。

根据填方与挖方的体积，调整土方的储备和运输计划。

根据土石方体积和填方与挖方的体积，调整工程进度和资源配置。

总之，CASS计算土石方的全过程包括数据准备、土石方的分类、土石方的测量、土石方的计算、填方与挖方计算、结果汇总与分析以及结果应用。

这个过程需要准备必要的数据，运用CASS软件进行计算，并根据结果进行进一步的分析和决策。

教你8步用Cass方格网计算出土方量
在工程作业中往往会遇到土石方的挖方、填方计算，利用Cass软件快速使用方格网法计算土石方量的方法，此方法简单明了。

1：首先准备测量数据（全站仪，RTK测量仪器导出数据），数据格式为DAT，点号，描述，Y坐标，X坐标，高程。

2：打开CASS软件，选择工具栏绘图处理，展高程控点，空格确定。

3：选择所需要计算的测量数据，双击打开。

4：使用pl多段线命令，画取边界线闭合应用C命令进行闭合。

（可以只选择需要计算的区域）
5：选择工具栏，工程应用，方格网法土方计算，开始计算；选择闭合的边界线。

6:选择测量数据，原始地面的dat数据文件。

7：输入图纸或者甲方给定点点设计平面目标高程（75米），修
改所需要的方格宽度（长宽各10米）
8：确定开始计算了，计算结果如下。

CASS土石方计算总结土石方计算是指在工程施工中，根据设计要求和现场地形情况，对挖填土体积进行计算的过程。

土石方施工是工程建设过程中常见的工序，对于土石方工程的计算和总结是非常重要的。

下面将对土石方计算的总结进行详细阐述。

一、土石方计算原则1.保证施工安全：土石方计算必须确保施工过程中不发生坍塌、滑坡等危险情况，保证施工人员的安全。

2.确保工程质量：土石方计算要确保填方与挖方的平衡，避免浪费和资源浪费，保证工程质量符合设计要求。

3.节约成本：合理计算土石方的数量和施工工艺，可以有效节约施工成本。

二、土石方计算方法1.平均区块法：将工程区域划分为若干个区块，计算每个区块的平均高度和面积，再根据挖填深度计算土石方的数量。

2.体积计算法：根据地形图和设计要求，将挖方和填方的轮廓分别投影到水平面上，计算其面积，并根据挖填深度及平均高度计算土石方的体积。

3.交错计算法：根据现场地形条件，将挖方和填方的面积分别投影到水平面上，通过交错计算方法计算土石方的数量。

三、土石方计算步骤1.采集现场数据：测量挖方和填方区域的地形高程，获取工程区域的地形图，确定设计要求。

2.制作剖面图：根据现场数据制作剖面图，清楚地表示挖方和填方区域的位置、高程和面积等信息。

3.计算挖填方量：使用合适的土石方计算方法，根据设计要求和剖面图计算挖填土体的方量。

4.总结分析：对土石方计算结果进行总结和分析，评估施工过程中的土方平衡性、安全性和经济性等指标。

四、土石方计算注意事项1.准确测量：土石方计算的准确性直接影响工程质量和成本，因此在测量现场数据和绘制剖面图时要尽量准确，避免出现误差。

2.合理选择计算方法：不同的土石方计算方法适用于不同的工程情况，要根据实际情况选择合适的计算方法，以提高计算的准确性。

3.重点考虑土方平衡性：土方平衡是土石方计算的核心要点之一，要在计算过程中特别关注土方平衡性，避免出现过剩或不足的情况。

4.合理分析计算结果：土石方计算结果要进行合理的分析和总结，评估施工的可行性和经济性，为后续工程进展提供指导。

南方CASS方格网法土石方计算操作步骤
一、采用批量删减的命令删除多余的图形
选工具命令——画复合线——用C 闭合—-图层管理（最左边一个）地形图图层锁点开也把其它被锁的图层打开——确定——地物编辑——批量删减-—依指定多边形删减——选择所画复合线—-要删减哪一边就在哪一边左键点击一下就行
二、提取高程点（手工提)
工程应用——指定点生成数据文件-—提取的点保存路径（任意命名文件名）--保存——对象捕捉设置只捕捉圆心——左键点击地物高程点的圆心——提示输入地物代码时不输用右键确定-—用手工输入所选的地物高程点
三、绘图处理——展高程点——选取需要的数据文件（提示注记高程点的距离就直接按空格键就行）——把录入的高程点在图层编辑器里改为红色或者其它醒目色
四、工具——画复合线即场平范围边线——工程应用——方格网土方计算-—选所求范围复合边线—-找里程文件——输设计高程-—输方格宽度即可。

五、要删除已经计算好的方格网只留复合线和展的高程点,用编辑—-图层控制—-删除实体所在层命令就行。

问题1：我用手工录入地貌高程点的时候输入高程输错了想撤回操作怎么处理啊？提取地貌高程点时提取了两次对算量有影响吗?如有,有什么影响呢?
答：进入数据文件里直接修改即可，但要记下是哪些点错了，输成了什么，应该改成什么.
如果原始数据是需要自己录入的话，在记事本中应该先输入y值，再输入x值.
备注：如果场平设计高程不一样的话，
1、就提两个数据文件，一个原始地貌的数据文件，一个设计高程的地貌文件；
2、假定一个比最低设计场平高程低的高程；
3、按原始地貌高程算一次场平方量；
4、再按设计场平标高算一次场平方量；
5、用原始地貌高程算出的场平方量减去按设计场平标高算出的场平方量即为所求的场平方量.。

南方CASS软件土石方边坡方量计算
土石方边坡是指土石方工程中的边坡部分，它是土石方工程中的重要
组成部分，用于控制边坡的稳定性和保证工程的安全性。

南方CASS软件
是一种可以用于土石方边坡方量计算的工程软件。

本文将介绍南方CASS
软件的使用方法和计算原理。

首先，我们需要了解土石方边坡方量的计算原理。

土石方边坡方量计
算是根据边坡的几何形状和工程量的要求来确定的。

边坡的几何形状包括
边坡的高度和坡度。

在计算方量时，需要考虑边坡的几何体积和填筑材料
的表观密度。

使用南方CASS软件进行土石方边坡方量计算的具体步骤如下：
1.打开南方CASS软件并选择“土石方边坡方量计算”功能。

2.在软件界面的边坡参数栏中输入边坡的几何参数，包括边坡的高度、坡度和坡面的形状。

3.在软件界面的填筑材料参数栏中输入填筑材料的表观密度。

4.点击“计算”按钮，软件将自动计算出边坡的方量。

5.查看软件界面的计算结果，包括边坡的几何体积和填筑材料的方量。

6.可以根据需要打印计算结果或保存计算结果到本地。

总之，南方CASS软件是一种可靠的工程软件，用于土石方边坡方量
计算。

通过使用该软件，工程师可以准确地计算出边坡的方量，为土石方
工程的设计和施工提供必要的数据支持。

cass断⾯法计算⼟⽯⽅量具体操作步骤⼀、剖出开挖后断⾯1、绘图处理→展⾼程点，将准备好的开挖后的原始数据进⾏展⾼成点（数据⽂件要求格式是*.dat形式的哦）2、等⾼线→建⽴DTM，出现如图⼀所⽰的对话框，⾸先选择由数据⽂件⽣成，然后点击点击红⾊箭头所指处，加载开挖后原始数据⽂件（*.dat）图⼀3、等⾼线→绘制等⾼线，出现如图⼆所⽰的对话框，根据⾃⼰的作图要求进⾏调改。

图⼆4、在绘制好等⾼线的开挖后地形上合理选择⼀个纵断⾯线的位置（注意：绘制时候要⽤复合线）（1）⼯程应⽤→⽣成⾥程⽂件→由纵断⾯线⽣成→新建，然后选择你绘制好的纵断⾯线，出现如图三所以的图框，选择等分且处理结点，⾄于横断⾯间距、横断⾯左边长度和横断⾯右边长度根据⾃⼰的要求填好。

图三（2）⼯程应⽤→⽣成⾥程⽂件→由纵断⾯线⽣成→⽣成，点选纵断⾯线，出现如图四所⽰的图框。

⾼程点数据⽂件选择开挖后原始数据，⽣成的⾥程⽂件名点选2处⾃⼰命名后点击保存，⾥程⽂件对应的数据⽂件名点选3处⾃⼰命名后保存。

断⾯线插值间距和起始⾥程根据⾃⼰的要求填写。

图四（3）⼯程应⽤→断⾯法⼟⽅计算→场地断⾯，出现如图五所⽰的图框。

点击箭头1处，选择保存好的⾥程⽂件，横断⾯⽂件可以选择也可以选择，要是有横断⾯⽂件就进⾏选择，点击2处进⾏选择。

其余参数确定好后，点击确定。

出现如图六所⽰的图框，点击红⾊箭头处，选择你要展断⾯图的位置，其他参数根据⾃⼰的需求进⾏设置。

然后点击确定。

出现纵断⾯图，cass 命令框中出现指定横断⾯起始位置，然后再cass中选择你要放置横断⾯的位置点击，横断⾯⾃动⽣成。

图五图六（4）⼯程应⽤→断⾯法⼟⽅计算→图⾯⼟⽅计算，框选已经展好的横断图，然后回车，cass命令框中提⽰制定⼟⽯⽅计算表的位置，在cass中点击要放置表的位置即可，但这是计算的是没有量的（此步骤是可以不⽤进⾏只是给⼀种⽅法⽽已）⼆、剖出开挖前纵断⾯，⽅法操作与剖出开挖后纵断⾯相同，提醒它们的纵断⾯线要是同⼀，图的⽐例尺要是相同的。
