公差及间隙标准
一模具零件公差及间隙标准
1 模板厚度公差要求:
1.1 配合性模板(厚度对入子零件的上下装配关系有较
大影响的模板)厚度尺寸公差取值±0.03;
1.2 非配合性模板厚度公差取值±0.08.
2零件外形和模板孔的公差及间隙要求:
详见附表一: <<模具零件公差及间隙一览表>>
二冲裁刃口要求及冲裁间隙标准
1 冲裁刃口要求
1.1 一般冲裁刃口留修(直段)3MM,斜度1?,如下图.
1.2 一般3MM以下的小孔(含3MM),冲裁刃口留修
2MM,斜度1?.对于其它标准有明确规定的,按照其
它标准要求执行.
1.3 产品材料厚度T<0.3或T>1.5时,请示上级.

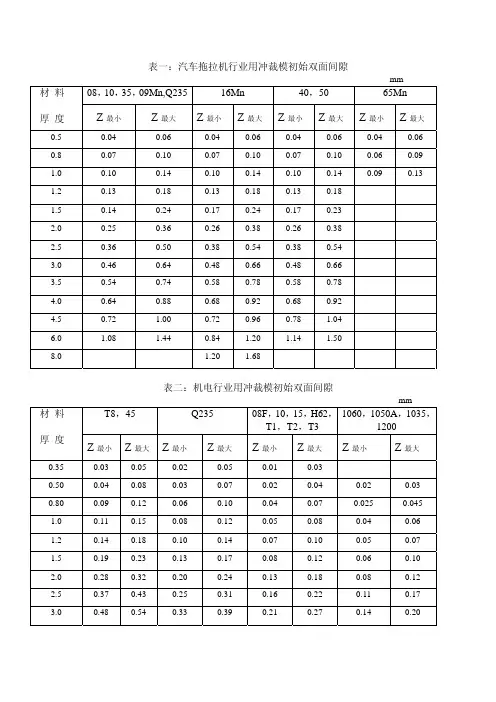

2 冲裁间隙标准详见附表二: <<冲裁间隙一览表>>
附表一: <<模具零件公差及间隙一览表>>
附表二: <<冲裁间隙一览表>>
注: 1.上表所列间隙值均是指单边冲裁间隙Z.
2.冲裁间隙Z的取值与冲裁的料片材质、厚度及生产条件
(模具形式等)有关.
3.未作注明者均不区分模具形式是工程模/连续模.
4.对于3MM以下小孔,当冲裁的料片材质为GI或不锈钢
/CRS/铝时,单边冲裁间隙Z=10%T.
5.冲裁的料片材质上表未列出时(如铜),冲裁间隙请示上
级.。
冲裁间隙标准1、对于金属材料，我们取5%-10%，非金属材料取2%-4%2、普通冲裁:取板材厚的5~10%3、跟要求的质量有关，高质量有时为0，一般取0.05t,我喜欢取小值，复杂模具可稍大4、如果是比较厚的还是大点的好，如3－5毫米的我们取15％－20％5、一般0.2mm的铜皮放0.01mm6、T*0.077、我们都是10%~12%8、根据断面要求,按片厚不同,5~20%双面间隙不等9、2毫米以内，一般取5--10%，根据材料抗剪性取大小值，2毫米以外，间隙则要随料厚增加而加大取值，另外，和工艺要求，孔型都有关系，当要求光洁冲裁时，可以取极小的间隙10、T<0.3时,取3-5%T为佳11、一般根据材料厚度取料厚的5％～10％，我们公司一般在线切割时进行补偿，不用在凸凹模标注公差。
12、我们选用7%~10%，单面冲裁（剪切）或立切系数减半，最小间隙视加工能力和设备、模具导向精度，我们是0.07。
对中、厚板料和硬料取上限间隙。
13、（4%-8%）*T14、当然我们应当注意材料的硬度及零件的冲裁毛刺要求15、材料厚度小用0.05~0.07XT ;中用0.07~0.09XT;大用0.09~0.12XT16、一般铜材取4%---5%的料厚17、我以前是做集成电路切筋模的,材料:铜厚度:0.126 单边间隙:0.03518、日本JIS标准规定的冲裁间隙值表1材質別抜きクリアランス（板厚に対する％）材質精密抜き一般抜き軟鋼 2～5 6～10硬鋼 4～8 9～15けい素鋼 4～ 6 7～12ステンレス鋼 3～6 7～12銅 1～3 4～7黄銅 1～4 5～10りん青銅 2～5 6～10洋白 2～5 6～10アルミニュウム（軟） 1～3 4～8アルミニュウム（硬） 2～5 6～10バーマロイ 2～4 5～819、和材质料厚都有关，我们用得多的为5%%`%%7，2.0以上的料，间隙会大一些，一般取%%10，对AL材和马口铁会小一些，大约%%2-%%4之间。
冲裁间隙表(总5页) -本页仅作为预览文档封面，使用时请删除本页-•冲裁模间隙(2013-01-22 08:49:51)转载▼分类：冲模设计与制造冲裁间隙Z是指冲裁模中凹模刃口横向尺寸DA与凸模刃口横向尺寸dT的差值，如图所示。
Z表示双面间隙，单面间隙用Z/2表示，如无特殊说明，冲裁间隙就是指双面间隙。
Z值可为正，也可为负，但在普通冲裁中，均为正值。
间隙的重要性间隙对冲裁件质量、冲裁力和模具寿命均有很大影响，是冲裁工艺与冲裁模设计中的一个非常重要的工艺参数。
1．间隙对冲裁件质量的影响间隙是影响冲裁件质量的主要因素之一，详见第节。
2．间隙对冲裁力的影响试验证明，随间隙的增大冲裁力有一定程度的降低，但当单面间隙介于材料厚度的5％一20％范围内时冲裁力的降低不超过5％一l0％。
因此，在正常情况下，间隙对冲裁力的影响不很大。
间隙对卸料力、推件力的影响比较显著。
随间隙增大，卸料力和推件力都将减小。
一般当单面间隙增大到材料厚度的15％一25％时，卸料力几乎降到零。
但间隙继续增大会时毛刺增大，又将引起卸料力、顶件力的迅速增大。
3．间隙对模具寿命的影响模具寿命分为刃磨寿命和模具总寿命。
刃磨寿命是用两次刃磨之间的合格制件数表示。
总寿命是用模具失效为止的总的合格制件数表示。
模具失效的原因一般有：磨损、变形、崩刃、折断和涨裂。
冲裁过程中作用于凸、凹模上的力为被冲材料的反作用力，其方向与图所示相反，凸、凹模刃口受着极大的垂直压力与侧压力的作用，高压使刃口与被冲材料接触面之间产生局部附着现象，当接触面相对滑动时，附着部分就产生剪切而引起磨损。
这种附着磨损，是冲模磨损的主要形式。
当接触压力愈大，相对滑动距离愈大，模具材料愈软，则磨损量愈大。
而冲裁中的接触压力，即垂直力、侧压力、摩擦力均随间隙的减小而增大，且间隙小时，光亮带变宽，摩擦距离增长，摩擦发热严重，所以小间隙将使磨损增加，甚至使模具与材料之间产生粘结现象。
而接触压力的增大，还会引起刃口的压缩疲劳破坏，使之崩刃。
2.3 冲裁模间隙(2013-01-22 08:49:51)转载▼分类：冲模设计与制造冲裁间隙Z是指冲裁模中凹模刃口横向尺寸DA与凸模刃口横向尺寸dT的差值，如图2.3.1所示。
Z表示双面间隙，单面间隙用Z/2表示，如无特殊说明，冲裁间隙就是指双面间隙。
Z值可为正，也可为负，但在普通冲裁中，均为正值。
2.3.1 间隙的重要性间隙对冲裁件质量、冲裁力和模具寿命均有很大影响，是冲裁工艺与冲裁模设计中的一个非常重要的工艺参数。
1．间隙对冲裁件质量的影响间隙是影响冲裁件质量的主要因素之一，详见第2.2节。
2．间隙对冲裁力的影响试验证明，随间隙的增大冲裁力有一定程度的降低，但当单面间隙介于材料厚度的5％一20％范围内时冲裁力的降低不超过5％一l0％。
因此，在正常情况下，间隙对冲裁力的影响不很大。
间隙对卸料力、推件力的影响比较显著。
随间隙增大，卸料力和推件力都将减小。
一般当单面间隙增大到材料厚度的15％一25％时，卸料力几乎降到零。
但间隙继续增大会时毛刺增大，又将引起卸料力、顶件力的迅速增大。
3．间隙对模具寿命的影响模具寿命分为刃磨寿命和模具总寿命。
刃磨寿命是用两次刃磨之间的合格制件数表示。
总寿命是用模具失效为止的总的合格制件数表示。
模具失效的原因一般有：磨损、变形、崩刃、折断和涨裂。
冲裁过程中作用于凸、凹模上的力为被冲材料的反作用力，其方向与图2.2.1所示相反，凸、凹模刃口受着极大的垂直压力与侧压力的作用，高压使刃口与被冲材料接触面之间产生局部附着现象，当接触面相对滑动时，附着部分就产生剪切而引起磨损。
这种附着磨损，是冲模磨损的主要形式。
当接触压力愈大，相对滑动距离愈大，模具材料愈软，则磨损量愈大。
而冲裁中的接触压力，即垂直力、侧压力、摩擦力均随间隙的减小而增大，且间隙小时，光亮带变宽，摩擦距离增长，摩擦发热严重，所以小间隙将使磨损增加，甚至使模具与材料之间产生粘结现象。
而接触压力的增大，还会引起刃口的压缩疲劳破坏，使之崩刃。
冲裁间隙冲裁间隙比值(％)材料Ⅰ类Ⅱ类Ⅲ类低碳钢：A3、B2、08F、10F、10号、20号6～14 〉14～20 〉20～25中碳钢：45号、50号可伐合金10～18 〉18～25 〉25～32不锈钢：4Cr13、1Cr18Ni9Ti高碳钢：T8A、T10A 16～25 〉25～32 〉32～38弹簧钢：65Mn纯铝：L2～L5 4～10 〉10～15 〉15～20铝合金：LF21（软态）黄铜：H62（软态）紫铜：T1、T2、T3黄铜：（硬态）6～12 〉12～18 〉18～24紫铜：（硬态）铅黄铜：铝合金：（硬态）8～15 〉15～22 〉22～28锡磷青铜铝青铜铍青铜镁合金3～5硅钢5～10 〉10～18红纸板、胶纸板、胶木板1～4 4～8-------------------------------------------------------------------------1、上表适用于t=10mm以下金属材料，厚料间隙比值应取大值。
2、非金属的间隙比值：云母片、纸、皮革（0.5～1.5％）。
3、非圆孔比圆孔的间隙要大，冲孔比落料的间隙要大，冲小孔间隙更要大。
4、硬质合金冲裁模的间隙要比钢模的冲裁间隙要大20％～30％，高速压力机模具间隙要增大，冲压速度超过200次/分时，其间隙值要增大10％左右。
5、热冲压的间隙值要减小，凹模为斜壁时，间隙值要减小。
6、一般冲裁情况下，选用较小间隙，可保证质量，但模具寿命要短一些。
选用较大间隙，模具寿命延长了，但冲压件质量会下降。
你好，为增加你的知识层面，我把我所知道的都告诉你了(不好意思啊，有点难)：1 in（英寸）=2.54厘米（cm）,1 lb（英磅）=0.454千克（kg）=0.454*9.807N（牛）换算公式◆面积换算1平方公里（km2）=100公顷（ha）=247.1英亩（acre）=0.386平方英里（mile2）1平方米（m2）=10.764平方英尺（ft2）1平方英寸（in2）=6.452平方厘米（cm2）1公顷（ha）=10000平方米（m2）=2.471英亩（acre）1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2）1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2）1平方英尺（ft2）=0.093平方米(m2) 1平方米（m2）=10.764平方英尺（ft2）1平方码（yd2）=0.8361平方米（m2）1平方英里（mile2）=2.590平方公里（km2）◆体积换算1美吉耳（gi）=0.118升（1）1美品脱（pt）=0.473升（1）1美夸脱（qt）=0.946升（1）1美加仑（gal）=3.785升（1）1桶（bbl）=0.159立方米（m3）=42美加仑（gal）1英亩?英尺＝1234立方米（m3）1立方英寸（in3）=16.3871立方厘米（cm3）1英加仑（gal）=4.546升（1）10亿立方英尺（bcf）=2831.7万立方米（m3）1万亿立方英尺（tcf）=283.17亿立方米（m3）1百万立方英尺（MMcf）＝2.8317万立方米（m3）1千立方英尺（mcf）=28.317立方米（m3）1立方英尺（ft3）=0.0283立方米（m3）=28.317升（liter）1立方米（m3）=1000升（liter）=35.315立方英尺（ft3）=6.29桶（bbl）◆长度换算1千米（km）=0.621英里（mile）1米（m）=3.281英尺（ft）=1.094码（yd）1厘米（cm）=0.394英寸（in）1英寸（in）=2.54厘米（cm）1海里（n mile）=1.852千米（km）1英寻（fm）=1.829（m）1码（yd）=3英尺（ft）1杆（rad）=16.5英尺（ft）1英里（mile）=1.609千米（km）1英尺（ft）=12英寸（in）1英里（mile）=5280英尺（ft）1海里（n mile）=1.1516英里（mile）◆质量换算1长吨（long ton）=1.016吨（t）1千克（kg）=2.205磅（lb）1磅（lb）=0.454千克（kg）[常衡] 1盎司（oz）=28.350克(g)1短吨（sh.ton）=0.907吨（t）=2000磅（lb）1吨（t）=1000千克（kg）=2205磅（lb）=1.102短吨（sh.ton）=0.984长吨（long ton）◆密度换算1磅/英尺3（lb/ft3）=16.02千克/米3（kg/m3）API度＝141.5/15.5℃时的比重－131.51磅/英加仑（lb/gal）=99.776千克/米3（kg/m3）1波美密度（B）＝140/15.5℃时的比重－130 1磅/英寸3（lb/in3）=27679.9千克/米3（kg/m3）1磅/美加仑（lb/gal）=119.826千克/米3（kg/m3）1磅/（石油）桶（lb/bbl）=2.853千克/米3（kg/m3）1千克/米3（kg/m3）=0.001克/厘米3（g/cm3）=0.0624磅/英尺3（lb/ft3）◆运动粘度换算1斯（St）=10-4米2/秒（m2/s）=1厘米2/秒（cm2/s）1英尺2/秒（ft2/s）=9.29030×10-2米2/秒（m2/s）1厘斯（cSt）=10-6米2/秒（m2/s）=1毫米2/秒（mm2/s）◆动力粘度换算动力粘度1泊（P）＝0.1帕?秒（Pa?s）1厘泊（cP）=10-3帕?秒（Pa?s）1磅力秒/英尺2（lbf?s/ft2）=47.8803帕?秒（Pa?s）1千克力秒/米2（kgf?s、m2）=9.80665帕?秒（Pa?s）◆力换算1牛顿（N）＝0.225磅力（lbf）=0.102千克力（kgf）1千克力（kgf）=9.81牛（N）1磅力（lbf）=4.45牛顿（N）1达因（dyn）=10-5牛顿（N）◆温度换算K＝5/9（°F+459.67）K=℃+273.15 n℃=(5/9?n+32) °F n°F=[(n-32)×5/9]℃1°F=5/9℃（温度差）◆压力换算压力1巴（bar）=105帕（Pa）1达因/厘米2（dyn/cm2）=0.1帕（Pa）1托（Torr）=133.322帕（Pa）1毫米汞柱（mmHg）=133.322帕（Pa）1毫米水柱（mmH2O）=9.80665帕（Pa）1工程大气压=98.0665千帕（kPa）1千帕（kPa）=0.145磅力/英寸2（psi）=0.0102千克力/厘米2（kgf/cm2）=0.0098大气压（atm）1磅力/英寸2（psi）=6.895千帕（kPa）=0.0703千克力/厘米2（kg/cm2）=0.0689巴（bar）=0.068大气压（atm）1物理大气压（atm）=101.325千帕（kPa）=14.696磅/英寸2（psi）=1.0333巴（bar）◆传热系数换算1千卡/米2?时（kcal/m2?h）=1.16279瓦/米2（w/m2）1千卡/（米2?时?℃）〔1kcal/(m2?h?℃)〕＝1.16279瓦/（米2?开尔文）〔w/(m2?K)〕1英热单位/（英尺2?时?°F）〔Btu/(ft2?h?°F)〕=5.67826瓦/（米2?开尔文）〔（w/m2?K）〕1米2?时?℃/千卡（m2?h?℃/kcal）=0.86000米2?开尔文/瓦（m2?K/W）◆热导率换算1千卡（米?时?℃）〔kcal/(m?h?℃)〕＝1.16279瓦/（米?开尔文）〔W/(m?K)〕1英热单位/（英尺?时?°F）〔But/(ft?h?°F) ＝1.7303瓦/（米?开尔文）〔W/(m?K)〕◆比容热换算1千卡/（千克?℃）〔kcal/(kg?℃)〕＝1英热单位/（磅?°F）〔Btu/(lb?°F)〕＝4186.8焦耳/（千克?开尔文）〔J/（kg?K）〕◆热功换算1卡（cal）=4.1868焦耳（J）1大卡=4186.75焦耳（J）1千克力米（kgf?m）=9.80665焦耳（J）1英热单位（Btu）＝1055.06焦耳（J）1千瓦小时（kW?h）=3.6×106焦耳（J）1米制马力小时（hp?h）=2.64779×106焦耳（J）1英尺磅力（ft?lbf）=1.35582焦耳（J）1英马力小时（UKHp?h）=2.68452×106焦耳1焦耳＝0.10204千克?米＝2.778×10－7千瓦?小时＝3.777×10－7公制马力小时＝3.723×10－7英制马力小时＝2.389×10－4千卡=9.48×10－4英热单位◆功率换算1英热单位/时（Btu/h）=0.293071瓦（W）1千克力?米/秒（kgf?m/s）=9.80665瓦（w）1卡/秒（cal/s）＝4.1868瓦（W）1米制马力（hp）=735.499瓦（W）◆速度换算1英里/时（mile/h）=0.44704米/秒（m/s）1英尺/秒（ft/s）=0.3048米/秒（m/s）◆渗透率换算1达西＝1000毫达西1平方厘米（cm2）＝9.81×107达西◆地温梯度换算1°F/100英尺＝1.8℃/100米（℃/m）1℃/公里＝2.9°F/英里（°F/mile）=0.055°F/100英尺（°F/ft）◆油气产量换算1桶（bbl）=0.14吨（t）（原油，全球平均）1万亿立方英尺/日（tcfd）=283.2亿立方米/日（m3/d）=10.336万亿立方米/年（m3/a）10亿立方英尺/日（bcfd）=0.2832亿立方米/日（m3/d）=103.36亿立方米/年（m3/a）1百万立方英尺/日（MMcfd）=2.832万立方米/日（m3/d）=1033.55万立方米/年（m3/a）1千立方英尺/日（Mcfd）=28.32立方米/日（m3/d）=1.0336万立米/年（m3/a）1桶/日（bpd）=50吨/年（t/a）（原油，全球平均）1吨（t）=7.3桶（bbl）(原油，全球平均)◆气油比换算1立方英尺/桶（cuft/bbl）=0.2067立方米/吨（m3/t）◆热值换算1桶原油＝5.8×106英热单位（Btu）1吨煤=2.406×107英热单位（Btu）1立方米湿气＝3.909×104英热单位（Btu）1千瓦小时水电＝1.0235×104英热（Btu）1立方米干气＝3.577×104英热单位（Btu）（以上为1990年美国平均热值）◆热当量换算1桶原油＝5800立方英尺天然气（按平均热值计算）1立方米天然气＝1.3300千克标准煤1千克原油＝1.4286千克标准煤◆压力单位换算表单位Pa KPa MPa bar mbar kgf/cm2 cmH2O mmH2O mmHg p.s.iPa 1 10-3 10-6 10-5 10-2 10.2×10-6 1.02×10-3 101.97×10-3 7.5×10-3 0.15×10-3KPa 10+3 1 10-3 10-2 10 10.2×10-3 10.2 101.97 7.5 0.15MPa 10+6 10+3 1 10 10+4 10.2 1.02×10+3 101.97×10+3 7.5×10+3 0.15×10+3bar 10+5 10+2 10-1 1 10+3 1.02 1.02×10+3 10.2×10+3 750.06 14.5mbar 10+2 10-1 10-4 10 1 1.02×10-3 1.02 10.2 0.75 14.5×10-3kgf/cm2 98066.5 98.07 98.07×10-3 0.98 980.67 1 1000 10.000 735.56 14.22cmH2O 98.06 98.07×10-3 98.07×10-6 0.98×10-3 0.98 10-3 1 10 0.74 14.22×10+3mmH2O 9.806 9.807×10-3 9.807×10-6 98.07×10-6 98.07×10-3 10-4 0.1 1 73.56×10-3 1.42×10-3mmHg 133.32 133.32×10-3 133.32×10-6 1.33×10-3 1.33 1.36×10-3 1.36 13.6 1 19.34×10-3p.s.i 6894.76 6.89 6.89×10-3 68.95×10-3 68.95 70.31×10-3 70.31 703.07 51.71 1◆流量单位换算表单位m3/S L/S cm3/S m3/h m3/min L/h L/min ft/min(scfm) gallonmin UK gallonmin USAm3/S 1 10+3 10+6 3.6×10+3 60 3.6×10+6 60×10+3 2.12×10+3 13.2×10+3 15.85×10+3L/S 10-3 1 10+3 3.6 60×10-3 3.6×103 60 2.12 13.2 15.85cm3/S 10-6 10-3 1 3.6×10-3 60×10-6 3.6 60×10-3 2.12×10-3 13.2×10-3 15.58×10-3m3/h 0.28×10-3 0.28 0.28×10-3 1 16.67×10-3 10+3 16.67 0.59 3.67 4.4m3/min 16.67×10-3 16.67 16.67×10-3 60 1 60×10+3 10+3 35.31 219.97 264.17L/h 0.28×10-6 0.28×10-3 0.28 10-3 16.67×10-3 1 16.67×10-3 0.59×10-3 3.67×10-3 4.4×10-3L/min 16.67×10-6 16.67×10-3 16.67 60×10-3 10-3 60 1 35.31×10-3 219.97×10-3 264×10-3ft/min(scfm) 4.7×10-4 0.47 0.47×10+3 1.699 28.32×10-3 1.699×10+3 28.32 1 6.23 7.48gallonmin UK 75.79×10-6 75.79×10-3 75.77 0.273 4.55×10-3 0.273×10+3 4.55 0.16 1 1.2gallonmin USA 63.09×10-6 63.09×10-3 63.09 0.227 3.79×10-3 0.227×10+3 3.79 0.13 0.83 1◆容积单位换算表公升Liter 公秉Kiloliter 美制加仑U.S.Gallon 英制加仑Imp.Gallon 美桶Barrel 立方寸Cubic Feet 立方尺Cubic Inch1 0.001 0.264178 0.219975 0.000629 0.035316 61.0261000 1 264.178 219.978 6.28995 35.316 610263.78533 0.003785 1 0.83268 0.02381 0.133681 231*4.54596 0.004546 1.20094 1 0.028594 0.160544 277.42158.984 0.158984 42* 34.9726 1 5.6146 9.702*28.316 0.028316 7.4805 6.2288 0.17811 1 1.7280.016387 0.000016 0.004329 0.003605 0.000103 0.000579 1*此项数字系规定值1立方公尺=1公秉=10，00升◆重量单位换算表公斤Kilogram 公吨Metric ton 磅Pound 短吨Short ton 长吨Long ton1 0.001 2.20462 0.001102 0.009841000 1 2204.62 1.10231 0.9842050.45392 0.000454 1 0.0005 0.000446907.184 0.907185 2000 1 0.8928571016.046 1.01605 2240 1.12 11市斤=0.5000公斤=1.1023磅◆长度单位换算表公里km 公尺m 公分cm 公厘mm 公寸in 英尺ft 英里mile 1 1000 10+5 10+6 39370 3280.83 0.621360.001 1 100 1000 39.37 3.28083 0.000621410-5 0.01 1 10 0.3937 0.032802 0.056210-6 0.001 0.1 1 0.003937 0.003281 0.06622.54×10-5 0.0254 2.540 15.40005 1 0.08333 0.00001580.384×10-4 0.3048 30.480 304.801 12 1 0.000189391（英海）=1.150776英里=6076英尺=1.852公尺，1市尺=1.0936英尺◆面积单位换算表平方公尺m2 平方英寸in2 平方英尺ft2 英亩acre 平方英里sq-mile 平方公分cm2 平方公厘mm21 1550 10.76 0.0002471 0.093861 10000 10+50.0006452 1 0.006944 0.061594 0.062491 6.452 645.20.09290 144 1 0.072296 0.073587 929.0 929004047 6272522 43560 1 0.001562 40470000 4047×10+62590768.886 4014414568 27877879 640 1 259×10+9 25.9×10+111公顷=100公亩=10.000平方公尺=2.471英亩=1.0310里1里=96.99194公亩=2.3967英亩=2.934坪◆主要力量单位换算表（国际标准单位与公制单位壶算）力量名称国际单位-公制单位公制单位-国际单位空气压力1MPa=10.2kgf/cm2 1kgf/cm2=0.098MPa荷重力1N?m=0.102kgf?m 1kgf=9.8N扭力1N ?m=0.102kgf 1kgf?m=9.8N?m真空压力1KPa=-7.5mmHg -1mmHg=-0.133KPa惯性力距1Kg?m2=10.2kgf?cm?s 1kg?cm?s=0.098Kgf?m2。
冲压设计-冲裁间隙在冲裁过程中，材料受到弯矩的作用，工件产生穹弯，而不平整。
由于冲裁变形的特点，在冲裁断面上具有明显的4个特征区(图2—3)，即“a一塌角、b一光亮带、c一断裂带和d一毛刺。
冲裁件的4个特征区在整个断面上所占比例的大小并非一成不变，而是随着材料的力学性能．冲裁问隙、刃口状态等条件的不同而变化的。
冲裁问隙的大小对冲裁件质量、模具寿命、计中的一个重要的工艺参数。
冲裁间隙系指冲裁模的凸模与凹模刃口之间的间隙，单面间隙用c表示．双面间隙隙用z表示(图2—7)。
图2-7 冲裁间隙示意图一、间隙的影响1．对冲裁质量的影响冲裁什的质量主要是指断面质量、尺寸精度和弯曲度。
(1)对断面质量的影响冲裁断面应平直、光洁、圆角小；光亮带应^有一定的比例，毛刺较小，冲裁件表面应尽可能平整，尺寸应在图样规定的公差范围之内。
影响冲裁件质量的因素有：凸、凹模间隙值大小及其分布的均匀性，模具刃口锋利状态，模具结构与制造精度、材料性能等。
其中。
间隙值大小与分布的均匀程度是主要因素。
冲裁时，间隙合适，可使上下裂纹与最大切应力方向重合，此时产生的冲裁断面比较平直、光洁、毛刺较小，制件的断面质量较好(图2—8b)。
间隙过小或过大将导致上、下裂纹不重合。
间隙过小时，上、下裂纹中间部分被第二次剪切，在断面上产生撕裂面，坪形成第二个光亮带(图2—8a)，在端面出现挤长毛刺。
间隙过大．板料所受弯曲与拉伸均变大，断面容易撕裂，使光亮带所占比例减小．产生较大塌角，粗糙的断裂带斜度增大，毛刺大而厚，难于除去．使冲裁断面质量下降(图2 8c)。
图2-8间隙对工件断面质量的影响a) 间隙过小b) 间隙合适c) 间隙过大1—断面带2—光亮带3—圆角带(2)对尺寸精度的影响冲裁件的尺寸精度是指冲裁件实际尺寸与基本尺寸的差值，差值越小，精度越高。
该差值包括两方面的偏差，一是冲裁件相对于凸模或凹模尺寸之偏差，二是模具本身的制造偏差。
冲裁件对于凸模或凹模尺寸的偏差。
冲裁间隙冲裁间隙比值(％)材料Ⅰ类Ⅱ类Ⅲ类低碳钢：A3、B2、08F、10F、10号、20号6～14 〉14～20 〉20～25中碳钢：45号、50号可伐合金10～18 〉18～25 〉25～32不锈钢：4Cr13、1Cr18Ni9Ti高碳钢：T8A、T10A 16～25 〉25～32 〉32～38弹簧钢：65Mn纯铝：L2～L5 4～10 〉10～15 〉15～20铝合金：LF21（软态）黄铜：H62（软态）紫铜：T1、T2、T3黄铜：（硬态）6～12 〉12～18 〉18～24紫铜：（硬态）铅黄铜：铝合金：（硬态）8～15 〉15～22 〉22～28锡磷青铜铝青铜铍青铜镁合金3～5硅钢5～10 〉10～18红纸板、胶纸板、胶木板1～4 4～8-------------------------------------------------------------------------1、上表适用于t=10mm以下金属材料，厚料间隙比值应取大值。
2、非金属的间隙比值：云母片、纸、皮革（0.5～1.5％）。
3、非圆孔比圆孔的间隙要大，冲孔比落料的间隙要大，冲小孔间隙更要大。
4、硬质合金冲裁模的间隙要比钢模的冲裁间隙要大20％～30％，高速压力机模具间隙要增大，冲压速度超过200次/分时，其间隙值要增大10％左右。
5、热冲压的间隙值要减小，凹模为斜壁时，间隙值要减小。
6、一般冲裁情况下，选用较小间隙，可保证质量，但模具寿命要短一些。
选用较大间隙，模具寿命延长了，但冲压件质量会下降。
你好，为增加你的知识层面，我把我所知道的都告诉你了(不好意思啊，有点难)：1 in（英寸）=2.54厘米（cm）,1 lb（英磅）=0.454千克（kg）=0.454*9.807N（牛）换算公式◆面积换算1平方公里（km2）=100公顷（ha）=247.1英亩（acre）=0.386平方英里（mile2）1平方米（m2）=10.764平方英尺（ft2）1平方英寸（in2）=6.452平方厘米（cm2）1公顷（ha）=10000平方米（m2）=2.471英亩（acre）1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2）1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2）1平方英尺（ft2）=0.093平方米(m2) 1平方米（m2）=10.764平方英尺（ft2）1平方码（yd2）=0.8361平方米（m2）1平方英里（mile2）=2.590平方公里（km2）◆体积换算1美吉耳（gi）=0.118升（1）1美品脱（pt）=0.473升（1）1美夸脱（qt）=0.946升（1）1美加仑（gal）=3.785升（1）1桶（bbl）=0.159立方米（m3）=42美加仑（gal）1英亩?英尺＝1234立方米（m3）1立方英寸（in3）=16.3871立方厘米（cm3）1英加仑（gal）=4.546升（1）10亿立方英尺（bcf）=2831.7万立方米（m3）1万亿立方英尺（tcf）=283.17亿立方米（m3）1百万立方英尺（MMcf）＝2.8317万立方米（m3）1千立方英尺（mcf）=28.317立方米（m3）1立方英尺（ft3）=0.0283立方米（m3）=28.317升（liter）1立方米（m3）=1000升（liter）=35.315立方英尺（ft3）=6.29桶（bbl）◆长度换算1千米（km）=0.621英里（mile）1米（m）=3.281英尺（ft）=1.094码（yd）1厘米（cm）=0.394英寸（in）1英寸（in）=2.54厘米（cm）1海里（n mile）=1.852千米（km）1英寻（fm）=1.829（m）1码（yd）=3英尺（ft）1杆（rad）=16.5英尺（ft）1英里（mile）=1.609千米（km）1英尺（ft）=12英寸（in）1英里（mile）=5280英尺（ft）1海里（n mile）=1.1516英里（mile）◆质量换算1长吨（long ton）=1.016吨（t）1千克（kg）=2.205磅（lb）1磅（lb）=0.454千克（kg）[常衡] 1盎司（oz）=28.350克(g)1短吨（sh.ton）=0.907吨（t）=2000磅（lb）1吨（t）=1000千克（kg）=2205磅（lb）=1.102短吨（sh.ton）=0.984长吨（long ton）◆密度换算1磅/英尺3（lb/ft3）=16.02千克/米3（kg/m3）API度＝141.5/15.5℃时的比重－131.51磅/英加仑（lb/gal）=99.776千克/米3（kg/m3）1波美密度（B）＝140/15.5℃时的比重－130 1磅/英寸3（lb/in3）=27679.9千克/米3（kg/m3）1磅/美加仑（lb/gal）=119.826千克/米3（kg/m3）1磅/（石油）桶（lb/bbl）=2.853千克/米3（kg/m3）1千克/米3（kg/m3）=0.001克/厘米3（g/cm3）=0.0624磅/英尺3（lb/ft3）◆运动粘度换算1斯（St）=10-4米2/秒（m2/s）=1厘米2/秒（cm2/s）1英尺2/秒（ft2/s）=9.29030×10-2米2/秒（m2/s）1厘斯（cSt）=10-6米2/秒（m2/s）=1毫米2/秒（mm2/s）◆动力粘度换算动力粘度1泊（P）＝0.1帕?秒（Pa?s）1厘泊（cP）=10-3帕?秒（Pa?s）1磅力秒/英尺2（lbf?s/ft2）=47.8803帕?秒（Pa?s）1千克力秒/米2（kgf?s、m2）=9.80665帕?秒（Pa?s）◆力换算1牛顿（N）＝0.225磅力（lbf）=0.102千克力（kgf）1千克力（kgf）=9.81牛（N）1磅力（lbf）=4.45牛顿（N）1达因（dyn）=10-5牛顿（N）◆温度换算K＝5/9（°F+459.67）K=℃+273.15 n℃=(5/9?n+32) °F n°F=[(n-32)×5/9]℃1°F=5/9℃（温度差）◆压力换算压力1巴（bar）=105帕（Pa）1达因/厘米2（dyn/cm2）=0.1帕（Pa）1托（Torr）=133.322帕（Pa）1毫米汞柱（mmHg）=133.322帕（Pa）1毫米水柱（mmH2O）=9.80665帕（Pa）1工程大气压=98.0665千帕（kPa）1千帕（kPa）=0.145磅力/英寸2（psi）=0.0102千克力/厘米2（kgf/cm2）=0.0098大气压（atm）1磅力/英寸2（psi）=6.895千帕（kPa）=0.0703千克力/厘米2（kg/cm2）=0.0689巴（bar）=0.068大气压（atm）1物理大气压（atm）=101.325千帕（kPa）=14.696磅/英寸2（psi）=1.0333巴（bar）◆传热系数换算1千卡/米2?时（kcal/m2?h）=1.16279瓦/米2（w/m2）1千卡/（米2?时?℃）〔1kcal/(m2?h?℃)〕＝1.16279瓦/（米2?开尔文）〔w/(m2?K)〕1英热单位/（英尺2?时?°F）〔Btu/(ft2?h?°F)〕=5.67826瓦/（米2?开尔文）〔（w/m2?K）〕1米2?时?℃/千卡（m2?h?℃/kcal）=0.86000米2?开尔文/瓦（m2?K/W）◆热导率换算1千卡（米?时?℃）〔kcal/(m?h?℃)〕＝1.16279瓦/（米?开尔文）〔W/(m?K)〕1英热单位/（英尺?时?°F）〔But/(ft?h?°F) ＝1.7303瓦/（米?开尔文）〔W/(m?K)〕◆比容热换算1千卡/（千克?℃）〔kcal/(kg?℃)〕＝1英热单位/（磅?°F）〔Btu/(lb?°F)〕＝4186.8焦耳/（千克?开尔文）〔J/（kg?K）〕◆热功换算1卡（cal）=4.1868焦耳（J）1大卡=4186.75焦耳（J）1千克力米（kgf?m）=9.80665焦耳（J）1英热单位（Btu）＝1055.06焦耳（J）1千瓦小时（kW?h）=3.6×106焦耳（J）1米制马力小时（hp?h）=2.64779×106焦耳（J）1英尺磅力（ft?lbf）=1.35582焦耳（J）1英马力小时（UKHp?h）=2.68452×106焦耳1焦耳＝0.10204千克?米＝2.778×10－7千瓦?小时＝3.777×10－7公制马力小时＝3.723×10－7英制马力小时＝2.389×10－4千卡=9.48×10－4英热单位◆功率换算1英热单位/时（Btu/h）=0.293071瓦（W）1千克力?米/秒（kgf?m/s）=9.80665瓦（w）1卡/秒（cal/s）＝4.1868瓦（W）1米制马力（hp）=735.499瓦（W）◆速度换算1英里/时（mile/h）=0.44704米/秒（m/s）1英尺/秒（ft/s）=0.3048米/秒（m/s）◆渗透率换算1达西＝1000毫达西1平方厘米（cm2）＝9.81×107达西◆地温梯度换算1°F/100英尺＝1.8℃/100米（℃/m）1℃/公里＝2.9°F/英里（°F/mile）=0.055°F/100英尺（°F/ft）◆油气产量换算1桶（bbl）=0.14吨（t）（原油，全球平均）1万亿立方英尺/日（tcfd）=283.2亿立方米/日（m3/d）=10.336万亿立方米/年（m3/a）10亿立方英尺/日（bcfd）=0.2832亿立方米/日（m3/d）=103.36亿立方米/年（m3/a）1百万立方英尺/日（MMcfd）=2.832万立方米/日（m3/d）=1033.55万立方米/年（m3/a）1千立方英尺/日（Mcfd）=28.32立方米/日（m3/d）=1.0336万立米/年（m3/a）1桶/日（bpd）=50吨/年（t/a）（原油，全球平均）1吨（t）=7.3桶（bbl）(原油，全球平均)◆气油比换算1立方英尺/桶（cuft/bbl）=0.2067立方米/吨（m3/t）◆热值换算1桶原油＝5.8×106英热单位（Btu）1吨煤=2.406×107英热单位（Btu）1立方米湿气＝3.909×104英热单位（Btu）1千瓦小时水电＝1.0235×104英热（Btu）1立方米干气＝3.577×104英热单位（Btu）（以上为1990年美国平均热值）◆热当量换算1桶原油＝5800立方英尺天然气（按平均热值计算）1立方米天然气＝1.3300千克标准煤1千克原油＝1.4286千克标准煤◆压力单位换算表单位Pa KPa MPa bar mbar kgf/cm2 cmH2O mmH2O mmHg p.s.iPa 1 10-3 10-6 10-5 10-2 10.2×10-6 1.02×10-3 101.97×10-3 7.5×10-3 0.15×10-3KPa 10+3 1 10-3 10-2 10 10.2×10-3 10.2 101.97 7.5 0.15MPa 10+6 10+3 1 10 10+4 10.2 1.02×10+3 101.97×10+3 7.5×10+3 0.15×10+3bar 10+5 10+2 10-1 1 10+3 1.02 1.02×10+3 10.2×10+3 750.06 14.5mbar 10+2 10-1 10-4 10 1 1.02×10-3 1.02 10.2 0.75 14.5×10-3kgf/cm2 98066.5 98.07 98.07×10-3 0.98 980.67 1 1000 10.000 735.56 14.22cmH2O 98.06 98.07×10-3 98.07×10-6 0.98×10-3 0.98 10-3 1 10 0.74 14.22×10+3mmH2O 9.806 9.807×10-3 9.807×10-6 98.07×10-6 98.07×10-3 10-4 0.1 1 73.56×10-3 1.42×10-3mmHg 133.32 133.32×10-3 133.32×10-6 1.33×10-3 1.33 1.36×10-3 1.36 13.6 1 19.34×10-3p.s.i 6894.76 6.89 6.89×10-3 68.95×10-3 68.95 70.31×10-3 70.31 703.07 51.71 1◆流量单位换算表单位m3/S L/S cm3/S m3/h m3/min L/h L/min ft/min(scfm) gallonmin UK gallonmin USAm3/S 1 10+3 10+6 3.6×10+3 60 3.6×10+6 60×10+3 2.12×10+3 13.2×10+3 15.85×10+3L/S 10-3 1 10+3 3.6 60×10-3 3.6×103 60 2.12 13.2 15.85cm3/S 10-6 10-3 1 3.6×10-3 60×10-6 3.6 60×10-3 2.12×10-3 13.2×10-3 15.58×10-3m3/h 0.28×10-3 0.28 0.28×10-3 1 16.67×10-3 10+3 16.67 0.59 3.67 4.4m3/min 16.67×10-3 16.67 16.67×10-3 60 1 60×10+3 10+3 35.31 219.97 264.17L/h 0.28×10-6 0.28×10-3 0.28 10-3 16.67×10-3 1 16.67×10-3 0.59×10-3 3.67×10-3 4.4×10-3L/min 16.67×10-6 16.67×10-3 16.67 60×10-3 10-3 60 1 35.31×10-3 219.97×10-3 264×10-3ft/min(scfm) 4.7×10-4 0.47 0.47×10+3 1.699 28.32×10-3 1.699×10+3 28.32 1 6.23 7.48gallonmin UK 75.79×10-6 75.79×10-3 75.77 0.273 4.55×10-3 0.273×10+3 4.55 0.16 1 1.2gallonmin USA 63.09×10-6 63.09×10-3 63.09 0.227 3.79×10-3 0.227×10+3 3.79 0.13 0.83 1◆容积单位换算表公升Liter 公秉Kiloliter 美制加仑U.S.Gallon 英制加仑Imp.Gallon 美桶Barrel 立方寸Cubic Feet 立方尺Cubic Inch1 0.001 0.264178 0.219975 0.000629 0.035316 61.0261000 1 264.178 219.978 6.28995 35.316 610263.78533 0.003785 1 0.83268 0.02381 0.133681 231*4.54596 0.004546 1.20094 1 0.028594 0.160544 277.42158.984 0.158984 42* 34.9726 1 5.6146 9.702*28.316 0.028316 7.4805 6.2288 0.17811 1 1.7280.016387 0.000016 0.004329 0.003605 0.000103 0.000579 1*此项数字系规定值1立方公尺=1公秉=10，00升◆重量单位换算表公斤Kilogram 公吨Metric ton 磅Pound 短吨Short ton 长吨Long ton1 0.001 2.20462 0.001102 0.009841000 1 2204.62 1.10231 0.9842050.45392 0.000454 1 0.0005 0.000446907.184 0.907185 2000 1 0.8928571016.046 1.01605 2240 1.12 11市斤=0.5000公斤=1.1023磅◆长度单位换算表公里km 公尺m 公分cm 公厘mm 公寸in 英尺ft 英里mile 1 1000 10+5 10+6 39370 3280.83 0.621360.001 1 100 1000 39.37 3.28083 0.000621410-5 0.01 1 10 0.3937 0.032802 0.056210-6 0.001 0.1 1 0.003937 0.003281 0.06622.54×10-5 0.0254 2.540 15.40005 1 0.08333 0.00001580.384×10-4 0.3048 30.480 304.801 12 1 0.000189391（英海）=1.150776英里=6076英尺=1.852公尺，1市尺=1.0936英尺◆面积单位换算表平方公尺m2 平方英寸in2 平方英尺ft2 英亩acre 平方英里sq-mile 平方公分cm2 平方公厘mm21 1550 10.76 0.0002471 0.093861 10000 10+50.0006452 1 0.006944 0.061594 0.062491 6.452 645.20.09290 144 1 0.072296 0.073587 929.0 929004047 6272522 43560 1 0.001562 40470000 4047×10+62590768.886 4014414568 27877879 640 1 259×10+9 25.9×10+111公顷=100公亩=10.000平方公尺=2.471英亩=1.0310里1里=96.99194公亩=2.3967英亩=2.934坪◆主要力量单位换算表（国际标准单位与公制单位壶算）力量名称国际单位-公制单位公制单位-国际单位空气压力1MPa=10.2kgf/cm2 1kgf/cm2=0.098MPa荷重力1N?m=0.102kgf?m 1kgf=9.8N扭力1N ?m=0.102kgf 1kgf?m=9.8N?m真空压力1KPa=-7.5mmHg -1mmHg=-0.133KPa惯性力距1Kg?m2=10.2kgf?cm?s 1kg?cm?s=0.098Kgf?m2。
一般五金模具设计都会涉及到这个冲裁间隙的取值标准五金模具设计中，经常会根据材质、板厚的不同，进行冲裁间隙的确定。
合理间隙值的确定对冲裁达到较好的断面质量、较高的尺寸精度、提高模具寿命至关重要。
合理间隙指的是一个范围值：最小间隙---最大间隙。
冲裁间隙是综合考虑各个因素的影响及产品对切断面要求来确定的。
在具体设计模具时，根据工件和生产上的具体要求可按下列原则进行选取：(1)、当工件的断面质量没有严格要求时，为了提高模具寿命和减小冲裁力，可以选择较大间隙值。
(2)、当工件断面质量及制造公差要求较高时应选择较小间隙值。
(3)、计算冲裁模刃口尺寸时，考虑到模具在使用过程中的磨损会使刃口间隙增大，应当按Z/2min值来计算。
1、冲裁间隙的定义:下料/冲孔冲子与刀口间的距离，即下图Z/2的取值2、冲裁中，材料变形大体分为下图中四个过程：a、弹性变形阶段：凸模下行接触板料，开始迫使板料发生弹性压缩及弯曲，并略微挤入凹模入口，随着凸模继续压入，材料的内应力达到弹性极限，如上图左一所示。
b、塑性变形阶段：凸模继续下降，压力不断增加，当应力达到屈服极限后，材料发生拉伸和弯曲塑性变形，并在凸凹模刃口处产生了应力集中，此阶段一直进行到凸、凹模刃口附近的材料出现微裂为止，如上图左二、右一所示。
C、剪切断裂阶段：当凸模继续下降时．应力达到板料的剪切强度。
冲模刃口附近的材料微裂便不断向板料内部扩展，在冲模间隙合理的情况下，上、下裂纹接通，材料断开而分离，完成整个冲裁过程，如上图右二所示。
3.冲裁间隙的取值原则：类型取值原则说明冲孔以冲子尺寸为基准，取值中上公差冲裁间隙放于刀口上落料以刀口尺寸为基准，取值中下公差冲裁间隙放于冲子上4.常见冲压材质间隙取值（双边间隙C）取值汇总表：材料间隙C 材料间隙C纯铁6-9%T 磷青铜6-10%T软钢6-9%T 白铜6-10%T硬钢8-12%T 硬铝合金6-10%T矽钢片7-11%T 软铝合金5-8%T不锈钢7-11%T 纯铝5-8%T铜(软质) 6-10%T 高导磁合金5-8%T铜(硬质) 6-10%T 黄铜6-10%T。
八冲裁间隙8.1 冲裁件断面特征8.2 断面质量的影响因素8.3 冲裁间隙的确定原则8.4 冲裁间隙选用对照表冲裁件质量是指断面状况,尺寸精度和形状误差.断面状况要尽可能垂直,光洁,毛刺小.尺寸精度应该保证在图纸规定的公差范围之内.零件外形应该满足图纸要求:表面尽可能平直即拱弯小.8.1 冲裁件断面特征由冲裁变形的特点可知,冲裁件的断面明显地分成四个特征区域即:圆角带,光亮带,断裂带与毛刺区.圆角带:该区域的形成是当凸模刃口压入材料时,刃口附近的材料产生弯曲和拉伸变形,材料被拉入间隙造成的.光亮带:该区域发生在塑形变形阶段,当刃口切入材料后,材料与凸,凹模切刃的侧表面挤压而形成的光亮垂直的断面,通常占全断面的1/2-1/3.断裂带:该区域是在断裂阶段形成.是由刃口附近的微裂纹在拉应力作用下不断扩展而形成的撕裂面,其断面粗糙,具有金属本色,且略带斜度.毛刺区:毛刺的形成是由于在塑性变形阶段后期,凸模和凹模的刃口切入被加工板料一定深度时,刃口正面材料被压缩,刃尖部分是高静水压应力状态,使裂纹的起点不会在刃尖处发生,而是在模具侧面距刃尖不远的地方发生,在拉应力的作用下,裂纹加长,材料断裂而产生毛刺,•裂纹的产生点和刃口尖的距离成为毛刺的高度.在四个特征区中,光亮带越宽,断面质量越好.但四个特征区域的大小和断面上所占的比例大小并非一成不变,而是随着材料性能,冲裁间隙,刃口状态等条件的不同而变化.8.2 断面质量的影响因素材料性能的影响:材料塑性好,冲裁时裂纹出现得较迟,材料被剪切的深度较大,使得断面光亮带所占的比例就大,圆角也大;而塑性差的材料,容易拉断,材料被剪切不久就出现裂纹,使断面光亮带所占的比例小,圆角小,大部分是粗糙的断裂面.模具间隙的影响,冲裁时断裂面上下裂纹是否重合,与凸凹模间隙值的大小有关:1)当凸凹模间隙合适时,凸凹模刃口附近沿最大切应力方向产生的裂纹在冲裁过程中能会合,此时尽管断面与材料表面不垂直,但还是比较平直,光滑,毛刺较小,制件的断面质量较好;2)当间隙增大时,材料内的拉应力增大,使得拉伸断裂发生早,于是断裂带变宽,光亮带变窄,弯曲变形增大,因而塌角和拱弯也增大;3)当间隙减小时,变形区内弯矩小,压应力成分高.由凹模刃口附近产生的裂纹进入凸模下面的压应力区而停止发展,由凸模刃口附近产生的裂纹进入凹模上表面的压应力区也停止发展.上下裂纹不重合.在两条裂纹之间的材料将发生第二次剪切.当上裂纹压入凹模时,受到凹模壁的挤压,产生第二光亮带,同时部分材料被挤出,在表面形成薄而高的毛刺.4)当间隙过小时,虽然塌角小,拱弯小,但断面质量也有缺陷.如断面中部出现夹层,两头呈光亮带,在端面有挤长的毛刺.5)当间隙过大时,因为弯矩大,拉应力成分高,材料在凸凹模刃口附近产生的裂纹也不重合,分离后产生的断裂层斜度增大,制件的断面出现二个斜角,断面质量也不理想,而且由于塌角大,拱弯大,光亮带小,毛刺又高又厚,冲裁件质量下降.因此,•模具间隙应保持在一个合理的范围之内.另外,当模具装配间隙不均匀时,产品将出现局部间隙过大和过小的质量现象.因此模具设计,制造与安装时必须保证间隙均匀. 8.3 冲裁间隙的确定原则1)落料(产品最后剪断)时,凹模尺寸为工件要求尺寸,凸模尺寸为工件要求尺寸减去冲裁间隙；2)冲孔(飞边)时,凸模尺寸为工件要求尺寸,凹模尺寸为工件要求尺寸加上冲裁间隙。
冲裁间隙在冲裁过程中，材料受到弯矩的作用，工件产生穹弯，而不平整。
由于冲裁变形的特点，在冲裁断面上具有明显的4个特征区(图2—3)，即“a一塌角、b一光亮带、c一断裂带和d一毛刺。
冲裁件的4个特征区在整个断面上所占比例的大小并非一成不变，而是随着材料的力学性能．冲裁问隙、刃口状态等条件的不同而变化的。
冲裁问隙的大小对冲裁件质量、模具寿命、计中的一个重要的工艺参数。
冲裁间隙系指冲裁模的凸模与凹模刃口之间的间隙，单面间隙用c表示．双面间隙隙用z表示(图2—7)。
图2-7 冲裁间隙示意图一、间隙的影响1．对冲裁质量的影响冲裁什的质量主要是指断面质量、尺寸精度和弯曲度。
(1)对断面质量的影响冲裁断面应平直、光洁、圆角小；光亮带应^有一定的比例，毛刺较小，冲裁件表面应尽可能平整，尺寸应在图样规定的公差范围之内。
影响冲裁件质量的因素有：凸、凹模间隙值大小及其分布的均匀性，模具刃口锋利状态，模具结构与制造精度、材料性能等。
其中。
间隙值大小与分布的均匀程度是主要因素。
冲裁时，间隙合适，可使上下裂纹与最大切应力方向重合，此时产生的冲裁断面比较平直、光洁、毛刺较小，制件的断面质量较好(图2—8b)。
间隙过小或过大将导致上、下裂纹不重合。
间隙过小时，上、下裂纹中间部分被第二次剪切，在断面上产生撕裂面，坪形成第二个光亮带(图2—8a)，在端面出现挤长毛刺。
间隙过大．板料所受弯曲与拉伸均变大，断面容易撕裂，使光亮带所占比例减小．产生较大塌角，粗糙的断裂带斜度增大，毛刺大而厚，难于除去．使冲裁断面质量下降(图2 8c)。
图2-8间隙对工件断面质量的影响a) 间隙过小b) 间隙合适c) 间隙过大1—断面带2—光亮带3—圆角带(2)对尺寸精度的影响冲裁件的尺寸精度是指冲裁件实际尺寸与基本尺寸的差值，差值越小，精度越高。
该差值包括两方面的偏差，一是冲裁件相对于凸模或凹模尺寸之偏差，二是模具本身的制造偏差。
冲裁件对于凸模或凹模尺寸的偏差。
冲裁间隙冲裁间隙比值(％)材料Ⅰ类Ⅱ类Ⅲ类低碳钢：A3、B2、08F、10F、10号、20号6～14 〉14～20 〉20～25中碳钢：45号、50号可伐合金10～18 〉18～25 〉25～32不锈钢：4Cr13、1Cr18Ni9Ti高碳钢：T8A、T10A 16～25 〉25～32 〉32～38弹簧钢：65Mn纯铝：L2～L5 4～10 〉10～15 〉15～20铝合金：LF21（软态）黄铜：H62（软态）紫铜：T1、T2、T3黄铜：（硬态）6～12 〉12～18 〉18～24紫铜：（硬态）铅黄铜：铝合金：（硬态）8～15 〉15～22 〉22～28锡磷青铜铝青铜铍青铜镁合金3～5硅钢5～10 〉10～18红纸板、胶纸板、胶木板1～4 4～8-------------------------------------------------------------------------1、上表适用于t=10mm以下金属材料，厚料间隙比值应取大值。
2、非金属的间隙比值：云母片、纸、皮革（0.5～1.5％）。
3、非圆孔比圆孔的间隙要大，冲孔比落料的间隙要大，冲小孔间隙更要大。
4、硬质合金冲裁模的间隙要比钢模的冲裁间隙要大20％～30％，高速压力机模具间隙要增大，冲压速度超过200次/分时，其间隙值要增大10％左右。
5、热冲压的间隙值要减小，凹模为斜壁时，间隙值要减小。
6、一般冲裁情况下，选用较小间隙，可保证质量，但模具寿命要短一些。
选用较大间隙，模具寿命延长了，但冲压件质量会下降。
