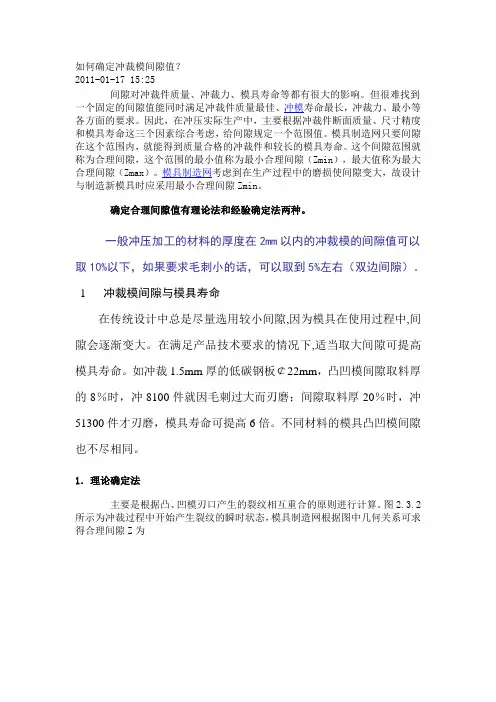

如何确定冲裁模间隙值?2011-01-17 15:25间隙对冲裁件质量、冲裁力、模具寿命等都有很大的影响。
但很难找到一个固定的间隙值能同时满足冲裁件质量最佳、冲模寿命最长,冲裁力、最小等各方面的要求。
因此,在冲压实际生产中,主要根据冲裁件断面质量、尺寸精度和模具寿命这三个因素综合考虑,给间隙规定一个范围值。
模具制造网只要间隙在这个范围内,就能得到质量合格的冲裁件和较长的模具寿命。
这个间隙范围就称为合理间隙,这个范围的最小值称为最小合理间隙(Zmin),最大值称为最大合理间隙(Zmax)。
模具制造网考虑到在生产过程中的磨损使间隙变大,故设计与制造新模具时应采用最小合理间隙Zmin。
确定合理间隙值有理论法和经验确定法两种。
一般冲压加工的材料的厚度在2mm以内的冲裁模的间隙值可以取10%以下,如果要求毛刺小的话,可以取到5%左右(双边间隙)。
1 冲裁模间隙与模具寿命在传统设计中总是尽量选用较小间隙,因为模具在使用过程中,间隙会逐渐变大。
在满足产品技术要求的情况下,适当取大间隙可提高模具寿命。
如冲裁1.5mm厚的低碳钢板¢22mm,凸凹模间隙取料厚的8%时,冲8100件就因毛刺过大而刃磨;间隙取料厚20%时,冲51300件才刃磨,模具寿命可提高6倍。
不同材料的模具凸凹模间隙也不尽相同。
1.理论确定法主要是根据凸、凹模刃口产生的裂纹相互重合的原则进行计算。
图2.3.2所示为冲裁过程中开始产生裂纹的瞬时状态,模具制造网根据图中几何关系可求得合理间隙Z为图2.3.1 冲裁模间隙图 2.3.2 冲裁产生裂纹的瞬时状况上式可看出,合理间隙Z与材料厚度t、凸模相对挤入材料深度、裂纹角有关,而及又与材料塑性有关,见表2.3.1。
因此,模具制造网影响间隙值的主要因素是材料性质和厚度。
材料厚度越大,塑性越低的硬脆材料,则所需间隙Z 值就越大;材料厚度越薄,塑性越好的材料,则所需间隙Z值就越小。
模具制造网由于理论计算法在生产中使用不方便,故目前广泛采用的是经验数据。
浅谈冲裁模中凸模与凹模间隙的重要性及其控制与调整方法关键词:冲裁模;间隙;合理值;控制;调整冲裁间隙是指冲裁模中凹模刃口横向尺寸与凸模刃口横向尺寸的差值。
间隙有双面间隙和单面间隙,本文所指间隙为单面间隙。
冲裁模凸、凹模间隙的大小和均匀程度直接影响冲裁件的质量和模具的使用寿命,其保证力量除了凸、凹模自身的加工的精度外,装配也是模具制造中非常重要的环节,因为装配的质量能直接影响到凸、凹模间隙的均匀程度,进而影响工件质量与模具寿命。
冲裁模凸、凹模间隙对冲件质量的影响,主要体现在当间隙不均匀时,冲裁件的剪切断面的光亮带宽窄不均。
而光亮带在制件上所占比重是衡量冲件质量的关键,也是决定制件是否合格的要素之一。
冲裁模凸、凹模间隙对模具寿命的影响,主要体现在间隙小的一侧在冲裁力的作用下,凸、凹模刃口受力较大,产生较大的内应力,容易磨损,严重的甚至可能产生崩刃,从而降低模具的寿命。
冲裁模间隙合理的选取值也非常重要。
冲裁模间隙取值应使板料在冲裁断裂时,凸、凹模刃口边缘所产生的裂纹应该在一条直线上,否则冲件的边缘将出现较多的毛刺,使冲件质量不优良,刃口摩擦磨损严重、加快,进而影响模具的寿命。
冲裁模间隙值越大,对模具的磨损越小,模具寿命就越高,但制件塌角区越大,光亮带过小,制件质量越差。
冲裁间隙越小,制件光亮带越宽,制件质量越好,但过小的间隙甚至可能产生凹模胀裂、小凸模折断等严重问题。
综上可知,冲裁模凸模与凹模间隙是一个非常重要的参数,合理取值方法有理论法和经验法,综合其对制件质量、冲裁力、模具寿命各方面的影响因素来进行合理取值。
当选取了合理的间隙值后,由于模具的加工和装配过程中,间隙的均匀性就成了最重要的课题。
控制间隙均匀性的方法主要有以下几种。
一、垫片法垫片法是在凹模刃口周边适当部位放入金属垫片,其厚度等于单边间隙值,在装配时,按图样要求及结构情况确定安装顺序。
以正装式冲裁模为例(下同),一般先将下模的凹模固定板和下模座等零件用螺钉、销钉连接紧固,上模不紧固,然后使凸模进入凹模型腔并用等高垫块垫起,用锤子轻轻敲打凸模固定板,使间隙均匀、垫片松紧度一致,再将上模座与固定板紧固。
浅谈冲裁模的设计中冲裁间隙的确定摘要通过对冲裁变形过程,冲裁间隙、质量,冲裁件的尺寸精度,模具寿命的分析,结合本人的实际经验,给出了冲裁间隙确定的原则与方法。
关键词变形间隙尺寸精度冲裁间隙冲裁间隙是指冲裁的凸模与凹模刃口之间的间隙,在冲裁模的设计中,冲裁间隙合理选取和确定,能保证模具正常工作,提高工件的质量,延长模具使用寿命,提高生产效率,增加经济效益。
-、冲裁变形过程当凸凹模间隙正常时,其冲裁过程大致可以分为三个阶段。
1.弹性变形阶段2.塑性变形阶段3.断裂分离阶段因为在冲载时,只有塑性变形达到一定值时,断裂才能开始,当刃口附近应力达到材料破坏应力时,凸、凹模间的材料先后在靠近凹、凸模刃口侧面产生裂纹,并沿最大剪应力方向向材料内层扩展,使材料分离。
二、冲裁间隙冲裁间隙的数值等于凹模刃口与凸模刃口尺寸之差,如无特殊说明,冲裁是指双边间隙。
冲裁间隙对冲裁尺寸精度、模具寿命、冲裁力、卸料力和推料力也有较大的影响。
因此,冲裁间隙是一个非常重要的工艺参数。
为了获得较高质量的冲裁断面,应该是:光亮带较宽,约占整个断面的1/3以上,塌角、断裂带、毛刺和锥度都很小,整个冲裁零件平面无穹弯现象。
但是,影响冲裁断面质量的因素十分复杂,材料不同,它随材料的性能不同而变化,塑性差的材料,断裂倾向严重,光亮带,塌角及毛刺均较小,而断面大部分是断裂带。
塑性好的材料与此相反,其光亮带所占的比例较大,塌角和毛刺也较大,而断裂带较小,对于同一种材料来说,光亮带、断裂带、塌角和毛刺区四个部分在断面上所占的比例,也不是固定不变的,它与材料本身的厚度、冲裁间隙、模具结构、冲裁速度及刃口锋利程度等因素有关。
其中,影响最大的是冲裁间隙。
三、冲裁的质量冲裁间隙的大小对冲裁件质量的影响,可分下面四种,即:间隙正常、间隙太大、间隙太小、间隙分布不均匀,从冲裁变形过程可知,当冲裁间隙合理时,能够使材料在凸、凹模刃口处产生的上、下裂纹相互重合于同一位置,这样,所得到的冲裁件表面平整尺寸精度符合技术要求的零件。
冲压工艺与模具设计冲裁模凸模与凹模刃口尺寸的计算落料件大端尺寸冲孔件小端尺寸1、 基准件的确定 落料件尺寸由凹模尺寸决定,以凹模为基准,间隙取在凸模上; 冲孔件尺寸由凸模尺寸决定;以凸模为基准, 间隙取在凹模上。
2.3.1 凸模、凹模刃口尺寸计算的依据和原则2、考虑冲模的磨损规律 落料模:凹模基本尺寸应取落料件公差范围的较小尺寸; 冲孔模:凸模基本尺寸应取冲孔件公差范围的较大尺寸。
冲裁间隙采用最小合理间隙值3、制件和冲模刃口尺寸偏差应按“入体”原则标注“入体”原则:向材料实体方向单向标注落料件和凸模上偏差为零,下偏差为负;冲孔件和凹模上偏差为正,下偏差为零。
2.3.2 凸、凹模刃口尺寸的计算方法图 2.3.1冲模的制造公差与冲裁间隙之间关系图 a)落料;b)冲孔 1、凸模与凹模分别加工计算模具刃口尺寸分开加工:是指凸模和凹模分别按图纸标注的尺寸和公差进行加工特点:制造周期短,互换性好,但是间隙受模具制造影响,适合于简单形状的冲压件。
冲模的制造公差与冲裁间隙之间应满足:∣δp∣+ ∣δd∣≤2c max-2c minδp ——凸模下偏差;δd——凹模上偏差。
若:∣δp∣+ ∣δd∣>2c max-2c min取δp = 0.4(2c max-2c min) ;δd = 0.6(2c max-2c min)(1)落料(以凹模为基准,先确定凹模尺寸)落料凹模的尺寸:D d=(D max-xΔ)0+ δd落料凸模的尺寸:D p=(D d- 2c min)0-δp(2)冲孔(以凸模为基准,先确定凸模尺寸)冲孔凸模的尺寸:d p=(d min+ xΔ)0-δp冲孔凹模的尺寸:d d=(d p+2c min)0+ δd(3)凹模型孔中心距:L d=(L min+0.5Δ)±0.125Δ2、凸模和凹模配制加工计算刃口尺寸按尺寸和公差制造出凹模或凸模其中一个(基准件),然后依此为基准再按最小合理间隙配作另一件。
选用冲裁间隙的依据和原则
遇到下列情况应加大间隙值
1、厚料冲小孔,即冲孔直径小于料厚
2、同样条件下,冲孔间隙比落料可大些
3、硬质合金冲模需加大30%
4、凹模壁或复合模的凸、凹模壁较薄时
5、硅钢片料中含硅量大
6、高速冲压时,如冲程次数超过200次/min时,模具易发热,需增大10%左右
遇到下列情况应减小间隙值
1、凹模为斜刃口
2、采用电火花穿孔加工凹模型孔的,间隙值应比磨削加工取小(0.2%-0.3%)t
3、加热冲裁
4、冲孔后需攻螺纹的制件
间隙方向的确定原则
1、落料时,因制件尺寸随凹模尺寸而定,故间隙应在减小凸模尺寸方向取得
2、冲孔时,因孔尺寸随凸模尺寸而定,故间隙应在增大凹模尺寸方向取得
考虑到凸、凹模的磨损,尺寸将有变化,在制造新模具时,应采用最小合理间隙。

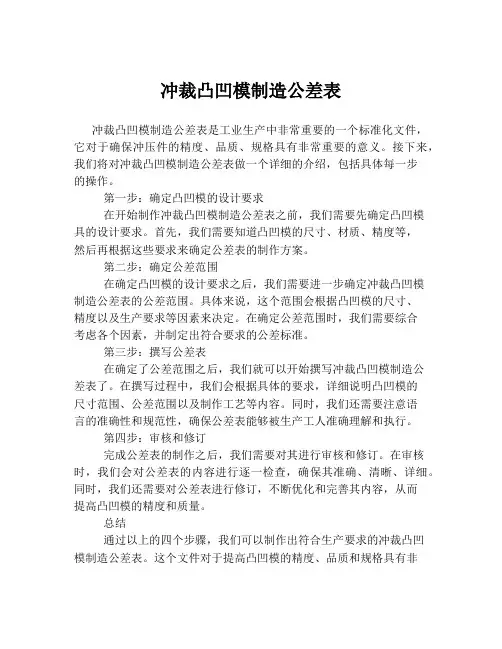

冲裁凸凹模制造公差表冲裁凸凹模制造公差表是工业生产中非常重要的一个标准化文件,它对于确保冲压件的精度、品质、规格具有非常重要的意义。
接下来,我们将对冲裁凸凹模制造公差表做一个详细的介绍,包括具体每一步的操作。
第一步:确定凸凹模的设计要求在开始制作冲裁凸凹模制造公差表之前,我们需要先确定凸凹模具的设计要求。
首先,我们需要知道凸凹模的尺寸、材质、精度等,然后再根据这些要求来确定公差表的制作方案。
第二步:确定公差范围在确定凸凹模的设计要求之后,我们需要进一步确定冲裁凸凹模制造公差表的公差范围。
具体来说,这个范围会根据凸凹模的尺寸、精度以及生产要求等因素来决定。
在确定公差范围时,我们需要综合考虑各个因素,并制定出符合要求的公差标准。
第三步:撰写公差表在确定了公差范围之后,我们就可以开始撰写冲裁凸凹模制造公差表了。
在撰写过程中,我们会根据具体的要求,详细说明凸凹模的尺寸范围、公差范围以及制作工艺等内容。
同时,我们还需要注意语言的准确性和规范性,确保公差表能够被生产工人准确理解和执行。
第四步:审核和修订完成公差表的制作之后,我们需要对其进行审核和修订。
在审核时,我们会对公差表的内容进行逐一检查,确保其准确、清晰、详细。
同时,我们还需要对公差表进行修订,不断优化和完善其内容,从而提高凸凹模的精度和质量。
总结通过以上的四个步骤,我们可以制作出符合生产要求的冲裁凸凹模制造公差表。
这个文件对于提高凸凹模的精度、品质和规格具有非常重要的作用,是工业制造中必不可少的一环。
因此,在制作公差表时,我们需要认真、严谨地进行操作,确保其能够达到预期的效果。
