冲裁模间隙值的设定 冲裁工艺与冲裁模设计

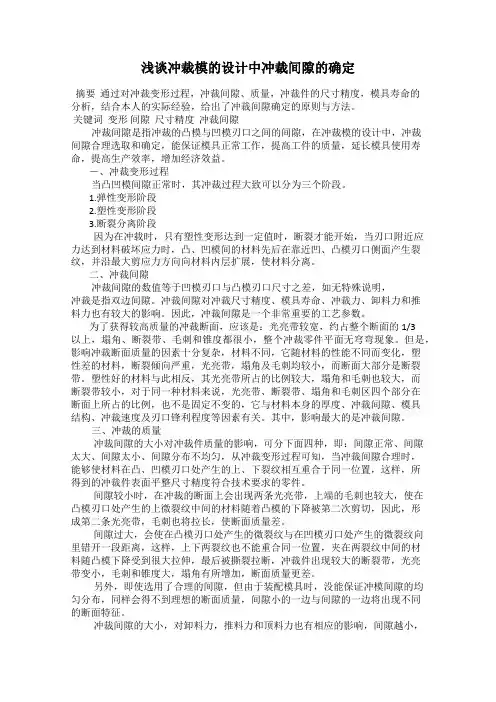

浅谈冲裁模的设计中冲裁间隙的确定摘要通过对冲裁变形过程，冲裁间隙、质量，冲裁件的尺寸精度，模具寿命的分析，结合本人的实际经验，给出了冲裁间隙确定的原则与方法。

关键词变形间隙尺寸精度冲裁间隙冲裁间隙是指冲裁的凸模与凹模刃口之间的间隙，在冲裁模的设计中，冲裁间隙合理选取和确定，能保证模具正常工作，提高工件的质量，延长模具使用寿命，提高生产效率，增加经济效益。

－、冲裁变形过程当凸凹模间隙正常时，其冲裁过程大致可以分为三个阶段。

1.弹性变形阶段2.塑性变形阶段3.断裂分离阶段因为在冲载时，只有塑性变形达到一定值时，断裂才能开始，当刃口附近应力达到材料破坏应力时，凸、凹模间的材料先后在靠近凹、凸模刃口侧面产生裂纹，并沿最大剪应力方向向材料内层扩展，使材料分离。

二、冲裁间隙冲裁间隙的数值等于凹模刃口与凸模刃口尺寸之差，如无特殊说明，冲裁是指双边间隙。

冲裁间隙对冲裁尺寸精度、模具寿命、冲裁力、卸料力和推料力也有较大的影响。

因此，冲裁间隙是一个非常重要的工艺参数。

为了获得较高质量的冲裁断面，应该是：光亮带较宽，约占整个断面的1/3以上，塌角、断裂带、毛刺和锥度都很小，整个冲裁零件平面无穹弯现象。

但是，影响冲裁断面质量的因素十分复杂，材料不同，它随材料的性能不同而变化，塑性差的材料，断裂倾向严重，光亮带，塌角及毛刺均较小，而断面大部分是断裂带。

塑性好的材料与此相反，其光亮带所占的比例较大，塌角和毛刺也较大，而断裂带较小，对于同一种材料来说，光亮带、断裂带、塌角和毛刺区四个部分在断面上所占的比例，也不是固定不变的，它与材料本身的厚度、冲裁间隙、模具结构、冲裁速度及刃口锋利程度等因素有关。

其中，影响最大的是冲裁间隙。

三、冲裁的质量冲裁间隙的大小对冲裁件质量的影响，可分下面四种，即：间隙正常、间隙太大、间隙太小、间隙分布不均匀，从冲裁变形过程可知，当冲裁间隙合理时，能够使材料在凸、凹模刃口处产生的上、下裂纹相互重合于同一位置，这样，所得到的冲裁件表面平整尺寸精度符合技术要求的零件。

冲裁工艺和冲裁模设计冲裁工艺概述冲裁工艺是指利用冲裁模具进行材料的冲击和剪切，使材料断裂或形成所需形状的一种制造工艺。

它广泛应用于金属加工行业，如汽车制造、家电制造等领域。

冲裁工艺的质量和效率直接影响产品的成型质量和生产效率。

冲裁工艺包括以下几个方面的内容：1.材料选择：冲裁工艺的第一步是选择合适的材料。

一般来说，钢材、铝材和不锈钢等金属材料在冲裁工艺中应用广泛。

2.冲裁模设计：冲裁模是冲裁工艺中的核心部件，其设计直接影响冲裁工艺的效果。

冲裁模的设计应考虑材料的硬度、强度、韧性以及产品的形状和尺寸等因素。

3.模具材料选择：冲裁模具一般采用高硬度和高强度的材料，以提高冲裁模的耐磨性和寿命。

常用的冲裁模材料有合金工具钢、高速钢、硬质合金等。

4.冲裁工艺参数的确定：冲裁工艺参数包括冲击力、冲次、冷冲间隙等。

这些参数的确定要根据材料的性质、产品的形状和尺寸进行合理调整，以达到最佳的冲裁效果。

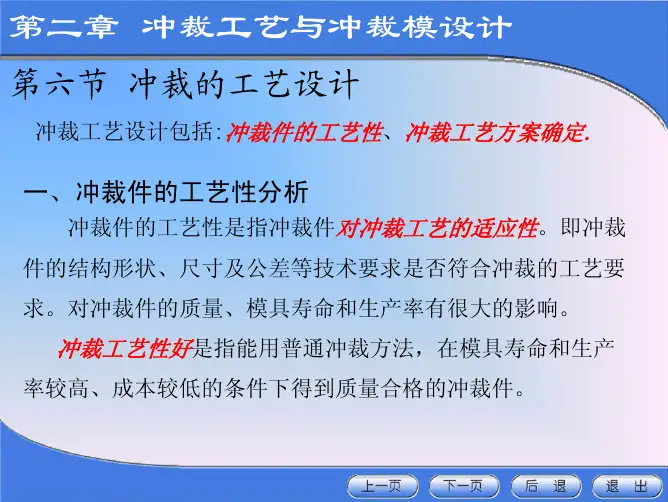

冲裁模设计冲裁模设计是冲裁工艺的关键环节之一，其合理性和精度直接影响冲裁工艺的效果。

冲裁模设计一般包括以下几个方面：产品结构分析产品结构分析是冲裁模设计的基础，通过对产品的结构进行分析，确定产品的冲裁方式和冲裁模的结构。

在产品结构分析中要考虑产品的形状、尺寸、材料以及冲裁孔的位置和形状等因素。

冲裁孔设计冲裁孔是冲裁模的主要部件，冲裁孔的设计直接影响冲裁工艺的质量和效率。

冲裁孔的设计要考虑产品的形状和尺寸、材料的厚度和硬度以及冲裁力的大小等因素。

冲裁孔设计要保证冲裁孔的尺寸和形状与产品要求一致，并考虑到冷冲裁时的余量和变形。

模具结构设计模具结构设计是指冲裁模的结构设计，包括上模、下模、定位销、导向销、顶出销等部件的位置和尺寸设计。

模具结构设计要考虑产品的形状和尺寸、冲裁力的大小以及模具的可靠性和耐磨性等因素。

模具结构设计应合理布置冲裁孔和模具部件，以提高冲裁工艺的质量和效率。

冲裁模材料选择冲裁模的材料选择是冲裁模设计的重要方面，合适的材料能够提高冲裁模的硬度、强度和耐磨性，延长冲裁模的使用寿命。

冲裁工艺与冲裁模的设计一、引言冲裁工艺是指利用冲压设备对金属或非金属材料进行一次或多次的剪切、冲击或挤压，将材料裁剪成所需形状或尺寸的过程。

冲裁模是冲裁工艺中使用的一种专用工具，用于固定和加工待冲裁的材料。

本文将对冲裁工艺与冲裁模的设计进行探讨。

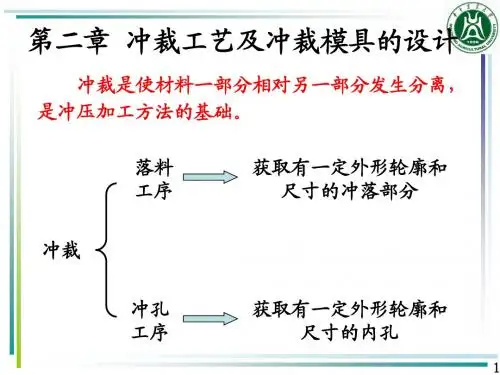

二、冲裁工艺的分类根据不同的冲裁目标和冲裁要求，冲裁工艺可以分为以下几类：1.剪切：将材料按照预定尺寸进行分割，常见于板材、线材等的裁剪。

2.冲孔：在材料上制作一个或多个具有特定形状的孔，常见于钢板、塑料片等的加工。

3.冲压成形：通过对材料应用压力，使其在冲裁模中发生形变，实现所需的形状或曲线。

三、冲裁模的结构冲裁模一般由上模、下模和导向结构组成。

其中，上模和下模分别固定在上模板和下模板上，通过导向结构进行定位和导向。

根据冲压工艺的不同要求，冲裁模还包括冲头、冲针等辅助部件。

1. 上模上模是冲裁模中用于对材料进行加工的主要部分，通常具有与被加工材料相适应的形状和几何结构。

上模还需要具备足够的强度和刚度，以承受冲压工艺中产生的冲击力和挤压力。

2. 下模下模是冲裁模中与上模相对应的部分，其主要作用是支撑被加工材料并传递冲击力。

下模的结构应该确保被加工材料能够稳定地固定在上模的加工位置上。

3. 导向结构导向结构一般由导柱、导套等组成，用于定位和导向上模和下模的相对位置，以确保冲模运动的准确性和稳定性。

4. 冲头和冲针冲头和冲针是一些特殊冲裁工艺中常用的辅助部件。

冲头一般是用于在材料上打孔、压印等操作，而冲针常用于冲切较薄材料或特殊形状的材料。

四、冲裁模的设计原则在进行冲裁模的设计时，需要考虑以下几个原则：1.结构合理：冲裁模的结构应该能够满足冲裁工艺的要求，并能够方便材料的定位和加工。

2.强度与刚度：冲裁模需要具备足够的强度和刚度，以承受冲击力、挤压力等工艺中产生的载荷。

3.导向准确：冲裁模的导向结构应该具备高精度的定位和导向能力，以确保冲裁过程的准确性和稳定性。

12冲裁工艺与冲裁模设计冲裁工艺是指将金属或非金属材料通过冲床或模具进行加工，将其按照设计要求剪裁成特定形状和尺寸的加工过程。

冲裁工艺在制造领域中应用广泛，是生产各种产品的重要工艺之一、冲裁模设计则是为了能够更好地实现冲裁工艺，需要制定合理的模具结构和工艺参数。

本文将结合实际案例，详细探讨冲裁工艺与冲裁模设计的相关内容。

首先，要考虑冲裁工艺的流程和要求。

冲裁工艺的流程主要包括材料准备、模具设计、冲床操作和后处理等步骤。

在进行冲裁工艺时，首先需要选择合适的材料，并加工成符合模具要求的板材。

接着，根据产品的要求设计模具，确定冲裁工艺参数，如冲头形状、冲头直径、模具间隙等。

在冲床操作的过程中，需要根据实际情况进行调整，确保产品的质量和尺寸达标。

最后，还需要对冲裁件进行后处理，如去毛边、抛光等，使产品达到最终要求。

其次，冲裁模设计是冲裁工艺中至关重要的一环。

冲裁模设计的目的是为了能够更好地实现产品的加工，并确保产品的尺寸和表面质量符合设计要求。

在冲裁模设计中，需要考虑以下几个方面：1.模具结构设计：模具结构设计是冲裁模设计的基础。

冲裁模通常包括上模和下模两部分，通过上下模的配合，将材料冲裁成所需形状。

模具的结构设计需要考虑产品的形状、尺寸和材料的特性，确保模具具有足够的强度和刚性，以保证加工过程中不产生变形或断裂。

2.冲头设计：冲头是冲裁模中的关键部件，直接影响产品的成型质量。

冲头的设计需要考虑产品的形状和尺寸，选择合适的冲头形状和直径，并根据实际情况进行调整。

冲头的设计不仅关系到产品的加工效率和效果，还关系到模具的使用寿命和维护成本。

3.模具工艺参数设计：在进行冲裁工艺时，模具的工艺参数也是至关重要的。

模具的工艺参数包括模具间隙、压头压力、冲头速度等，并且需要根据材料的特性和产品的要求进行调整。

合理的工艺参数设计可以保证产品的尺寸和表面质量达标，还可以提高生产效率和降低成本。

综上所述，冲裁工艺与冲裁模设计密切相关，是影响产品加工效果和质量的重要因素。
