七 轴的设计计算（一）高速轴的设计计算 1.确定轴的最小直径先按教材式（15-2）初步估算轴的最小直径。
选轴的材料为40Cr 调质处理。
根据教材表15-3，取1060=A ，于是得mm n P A d 74.1496058.210633110min =⨯==，由于开了一个键槽，所以mm d 77.15)07.01(74.14min =+⨯轴的最小直径显然是安装联轴器处轴的直径。
为了使轴的直径和联轴器的孔径相适应，故需同时选联轴器的型号。
联轴器的计算转矩1T K T A ca =，查教材表14-1取3.1=A K ，又N T 4110567.2⨯=代入数据得mm N T ca .1034.34⨯=查《机械设计课程设计》表9-21（GB/T4323-1984），选用TL4型弹性柱销联轴器。
联轴器的孔径d=22mm,所以mm d 22min = 2.轴的机构设计（1）根据轴向定位的要求确定轴上各段直径和长度1）为了满足联轴器的轴向定位要求，在12段的右边加了一个轴套，所以mm d d 22min 12==2）初步选取轴承，因同时受到径向力和轴向力，故选用圆锥滚子轴承，根据轴的结构和最小轴的直径大小 查《机械设计课程设计》表9-16（GB/T297-1994）选用30205型轴承mm mm mm T D d 25.165225⨯⨯=⨯⨯所以，mm d 2523=，根据轴承的右端采用轴肩定位，从表中可知mm d 3034=，45断的直径为齿轮的齿顶圆直径，所以mm d 66.4145=，mm d d mm d d 25,3023673456====。
半联轴器与轴配合的毂孔长度mm L 381=，为了保证轴端挡圈只压在半联轴器上而不压在轴的端面上，所以长度应取短些，先取mm L 361=。
轴承的端盖的总宽为25mm,取端盖的外端面与半联轴器的距离为25mm ，所以12段上的轴套长mm L 5025252=+=，所以mm L 882365012=++=在确定轴承的位置时应距离箱体内壁S=8mm ，取齿轮距离箱体内壁a=12mm 。

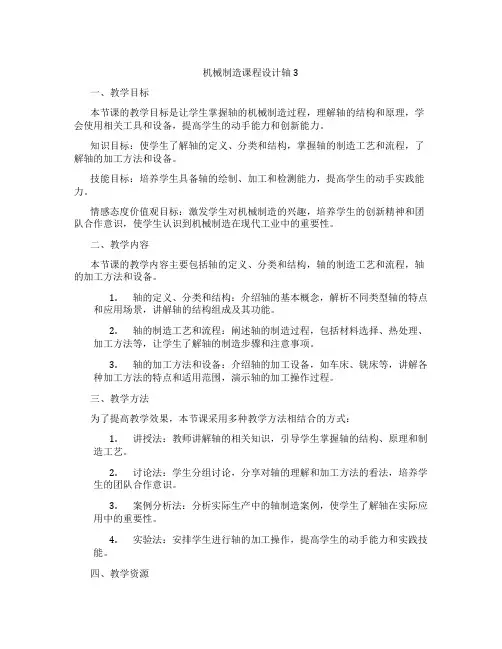

机械制造课程设计轴3一、教学目标本节课的教学目标是让学生掌握轴的机械制造过程，理解轴的结构和原理，学会使用相关工具和设备，提高学生的动手能力和创新能力。
知识目标：使学生了解轴的定义、分类和结构，掌握轴的制造工艺和流程，了解轴的加工方法和设备。
技能目标：培养学生具备轴的绘制、加工和检测能力，提高学生的动手实践能力。
情感态度价值观目标：激发学生对机械制造的兴趣，培养学生的创新精神和团队合作意识，使学生认识到机械制造在现代工业中的重要性。
二、教学内容本节课的教学内容主要包括轴的定义、分类和结构，轴的制造工艺和流程，轴的加工方法和设备。
1.轴的定义、分类和结构：介绍轴的基本概念，解析不同类型轴的特点和应用场景，讲解轴的结构组成及其功能。
2.轴的制造工艺和流程：阐述轴的制造过程，包括材料选择、热处理、加工方法等，让学生了解轴的制造步骤和注意事项。
3.轴的加工方法和设备：介绍轴的加工设备，如车床、铣床等，讲解各种加工方法的特点和适用范围，演示轴的加工操作过程。
三、教学方法为了提高教学效果，本节课采用多种教学方法相结合的方式：1.讲授法：教师讲解轴的相关知识，引导学生掌握轴的结构、原理和制造工艺。
2.讨论法：学生分组讨论，分享对轴的理解和加工方法的看法，培养学生的团队合作意识。
3.案例分析法：分析实际生产中的轴制造案例，使学生了解轴在实际应用中的重要性。
4.实验法：安排学生进行轴的加工操作，提高学生的动手能力和实践技能。
四、教学资源为了支持本节课的教学内容和教学方法，准备以下教学资源：1.教材：选用权威、实用的机械制造教材，为学生提供系统的理论知识。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，直观展示轴的制造过程和设备。
4.实验设备：准备齐全的机械加工设备，如车床、铣床等，确保学生能够进行实际操作。
5.网络资源：利用互联网资源，为学生提供更多的学习资料和信息。
五 轴的设计计算一、高速轴的设计1、求作用在齿轮上的力高速级齿轮的分度圆直径为d 151.761d mm =112287542339851.761te T F N d ⨯=== tan tan 2033981275cos cos1421'41"n re te F F N αβ=⋅=⨯=tan 3398tan13.7846ae te F F N β==⨯=。
2、选取材料可选轴的材料为45钢，调质处理。
3、计算轴的最小直径，查表可取0112A =331min 015.2811223.44576P d A mm n ==⨯=应该设计成齿轮轴，轴的最小直径显然是安装连接大带轮处，为使d Ⅰ-Ⅱ 与带轮相配合，且对于直径100d mm ≤的轴有一个键槽时，应增大5%-7%，然后将轴径圆整。
故取25d mm =Ⅰ-Ⅱ 。
4、拟定轴上零件的装配草图方案(见下图)5、根据轴向定位的要求，确定轴的各段直径和长度（1）根据前面设计知大带轮的毂长为93mm,故取90L mm I-II =，为满足大带轮的定位要求，则其右侧有一轴肩，故取32d mm II-III =，根据装配关系，定35L mm II-III =（2）初选流动轴承7307AC ，则其尺寸为358021d D B mm mm mm ⨯⨯=⨯⨯，故35d mm d III-∨I ∨III-IX ==，III -I∨段挡油环取其长为19.5mm,则40.5L mm III-I∨=。
（3）III -I∨段右边有一定位轴肩，故取42d mm III-II =，根据装配关系可定100L mm III-II =，为了使齿轮轴上的齿面便于加工，取5,44L L mm d mm II-∨I ∨II-∨III II-∨III ===。
（4）齿面和箱体内壁取a=16mm,轴承距箱体内壁的距离取s=8mm,故右侧挡油环的长度为19mm,则42L mm ∨III-IX =（5）计算可得123104.5,151,50.5L mm L mm L mm ===、（6）大带轮与轴的周向定位采用普通平键C 型连接，其尺寸为10880b h L mm mm mm⨯⨯=⨯⨯,大带轮与轴的配合为76H r ，流动轴承与轴的周向定位是过渡配合保证的，此外选轴的直径尺寸公差为m6. 求两轴承所受的径向载荷1r F 和2r F带传动有压轴力P F (过轴线，水平方向)，1614P F N =。
轴的课程设计说明书
一、课程简介
本课程是针对工程机械专业的学生开设的轴的课程设计，课程旨在通过理论讲解和实践操作，使学生掌握轴的设计、制造和检测等方面的基本知识和技能，进一步提高学生的综合能力和实践操作水平。
二、课程目标
1.掌握轴的基本原理和设计方法；
2.熟悉轴的材料选择和热处理工艺；
3.掌握轴的制造工艺和加工方法；
4.熟练掌握轴的检测方法和应用；
5.培养学生的团队合作意识和实际操作能力。
三、课程内容
1.轴的基本原理和设计方法
2.轴的材料选择和热处理工艺
3.轴的制造工艺和加工方法
4.轴的检测方法和应用
5.课程设计实践操作
四、课程教学方法
1.理论授课：通过讲解轴的基本原理和设计方法，使学生掌握轴的设计方法和技巧。
2.实验操作：通过轴的制造和检测等实验操作，强化学生的实际操作能力。
3.团队合作：学生将分成小组进行轴的设计和制造，培养团队合作精神和实际操作能力。
五、考核方式
1.课程设计报告：对课程设计实践操作的过程和结果进行综合评价。
2.实验操作考试：对学生在实验操作中的实际操作能力进行考核。
3.理论考试：对学生对轴的基本原理和设计方法的掌握程度进行考核。
六、教材及参考书目
教材：《轴承设计与制造》
参考书目：《轴承设计原理》、《轴承材料与热处理》、《轴承制造工艺
与加工方法》、《轴承检测方法与应用》。
七、结语
本课程设计旨在帮助学生掌握轴的设计、制造和检测等方面的基本知识和技能，为学生的未来职业发展打下坚实的基础，同时也期望能够培养学生的团队合作意识和实际操作能力，让学生在实践中不断提高自己的综合素质。
轴的设计计算2）根据轴向定位的要求确定轴的各段直径和长度如上图 从左到右依次为1d 2d 3d 4d 5d 6d 7d 与大带轮配合的轴 mm d 381= mm d d d 08.4408.63808.02112=+=⨯+= 取mm d 452= mm d d 4523=≥ 且此处为基孔制配合（其中孔为轴承内孔） 取mm d 503=mm d d 5034=≥ 取mm d 554= mmd d d 8.638.85508.02445=+=⨯+=取mm d 645=mm d d d 5885008.02336=+=⨯+= mm d d 5037== mm l 831=mm l 502252=⨯=∆++=s b l 3由于使用的轴承为深沟球轴承6010（GB/T276-1993）查《机械设计手册》P64表6-1得b=16mm主动轴如左图的装配方案mm d 381=mm d 452=mm d 503=mm d 554=mm d 645=mm d 586=对于从动轴：1）拟定轴上零件的装配方案现选用如图所示的装配方案从动轴如左图所示的装配方案mm mm h b 1422⨯=⨯，键槽用键槽铣刀加工，长为80mm ，选择齿轮轴毂与轴的配合为67k H ；同样半联轴器与轴的连接，选用平键为mm mm mm l h b 901118⨯⨯=⨯⨯，半联轴器与轴的配合为67k H 。
滚动轴承与轴的周向定位是通过过渡配合来保证的，此处选轴的直径尺寸公差为m64）确定轴上圆角和倒角尺寸 参考《机械设计》教材P365表15-2 mm d 601= mm d 757= 取轴端倒角为0452⨯，各轴肩处的圆角半径见轴的俯视图上标注(3) 按弯扭合成应力校核轴的强度 1)主动轴的强度校核圆周力 1t F =112000d T =2000×255.86/93=5502.37N 径向力1r F =1t F tan α=5502.37×tan20°=5502.37×0.36=1980.85N 由于为直齿圆柱齿轮，轴向力1a F =0带传动作用在轴上的压力齿轮轴毂与轴的配合为67k H半联轴器与轴的配合为67k H 。
Harbin Institute of Technology课程设计说明书课程名称：机械设计设计题目：轴系部件设计院系：班级：设计者：学号：指导教师：郑德志设计时间：2014年11月哈尔滨工业大学目录一、选择轴的材料 (1)二、初算轴径 (1)三、轴承部件结构设计 (2)3.1轴向固定方式 (2)3.2选择滚动轴承类型 (2)3.3键连接设计 (2)3.4阶梯轴各部分直径确定 (3)3.5阶梯轴各部段长度及跨距的确定 (4)四、轴的受力分析 (5)4.1画轴的受力简图 (5)4.2计算支反力 (5)4.3画弯矩图 (6)4.4画转矩图 (6)五、校核轴的弯扭合成强度 (8)六、轴的安全系数校核计算 (9)七、键的强度校核 (10)八、校核轴承寿命 (11)九、轴上其他零件设计 (12)十、轴承座结构设计 (12)十一、轴承端盖（透盖） (13)参考文献 (13)一、 选择轴的材料通过已知条件和查阅相关的设计手册得知，该传动机所传递的功率属于中小型功率。
因此轴所承受的扭矩不大。
故选45号钢，并进行调质处理。
二、 初算轴径对于转轴，按扭转强度初算直径：d ≥√9.55×106P n10.2[τ]=C √P n13式中 d ——轴的直径；P ——轴传递的功率，kW ；n1——轴的转速，r/min;[τ]——许用扭转剪应力，MPa; C ——由许用扭转剪应力确定的系数；由大作业四知P =3.802kw所以：d ≥36.99mm本方案中，轴颈上有一个键槽，应将轴径增大5%，即d ≥36.99×(1+5%)=38.84mm按照GB2822-2005的a R 20系列圆整，取d =40 mm 。
根据GB/T1096—1990，键的公称尺寸b ×h =12×8，轮毂上键槽的尺寸 b=12mm ，1t =3.3mm 3、设计轴的结构3.1轴承机构及轴向固定方式因传递功率小，齿轮减速器效率高、发热小，估计轴不会长，故轴承部件的固定方式采用两端固定方式。

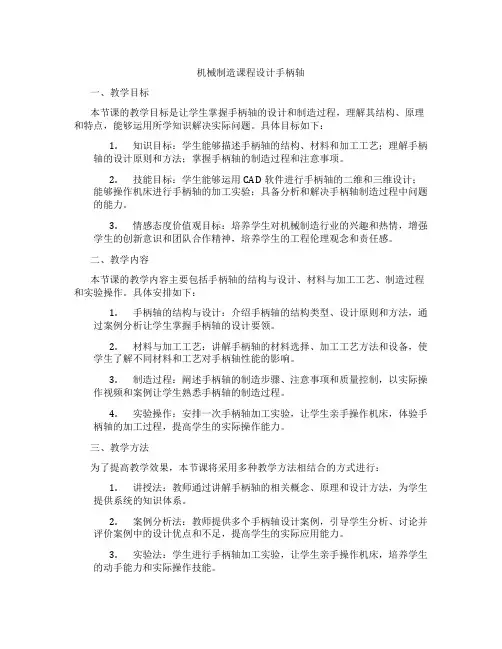

机械制造课程设计手柄轴一、教学目标本节课的教学目标是让学生掌握手柄轴的设计和制造过程，理解其结构、原理和特点，能够运用所学知识解决实际问题。
具体目标如下：1.知识目标：学生能够描述手柄轴的结构、材料和加工工艺；理解手柄轴的设计原则和方法；掌握手柄轴的制造过程和注意事项。
2.技能目标：学生能够运用CAD软件进行手柄轴的二维和三维设计；能够操作机床进行手柄轴的加工实验；具备分析和解决手柄轴制造过程中问题的能力。
3.情感态度价值观目标：培养学生对机械制造行业的兴趣和热情，增强学生的创新意识和团队合作精神，培养学生的工程伦理观念和责任感。
二、教学内容本节课的教学内容主要包括手柄轴的结构与设计、材料与加工工艺、制造过程和实验操作。
具体安排如下：1.手柄轴的结构与设计：介绍手柄轴的结构类型、设计原则和方法，通过案例分析让学生掌握手柄轴的设计要领。
2.材料与加工工艺：讲解手柄轴的材料选择、加工工艺方法和设备，使学生了解不同材料和工艺对手柄轴性能的影响。
3.制造过程：阐述手柄轴的制造步骤、注意事项和质量控制，以实际操作视频和案例让学生熟悉手柄轴的制造过程。
4.实验操作：安排一次手柄轴加工实验，让学生亲手操作机床，体验手柄轴的加工过程，提高学生的实际操作能力。
三、教学方法为了提高教学效果，本节课将采用多种教学方法相结合的方式进行：1.讲授法：教师通过讲解手柄轴的相关概念、原理和设计方法，为学生提供系统的知识体系。
2.案例分析法：教师提供多个手柄轴设计案例，引导学生分析、讨论并评价案例中的设计优点和不足，提高学生的实际应用能力。
3.实验法：学生进行手柄轴加工实验，让学生亲手操作机床，培养学生的动手能力和实际操作技能。
4.小组讨论法：将学生分成若干小组，针对手柄轴设计、制造过程中的问题进行讨论，培养学生的团队合作精神和沟通能力。
四、教学资源为了支持本节课的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用《机械制造工艺学》等权威教材，为学生提供系统的理论知识。
综合性实验指导书实验名称：轴系结构实验实验简介：轴系主要包括轴、轴承和轴上零件，它是机器的重要组成部分。
轴的主要功用是支持旋转零件和传递扭矩。
轴的设计一方面要保证具有足够的工作能力，即满足强度、刚度和振动稳定性等要求。
另一方面，要根据制造、装拆使用等要求定出轴的合理外形和全都结构尺寸，即进行轴的结构设计。
轴承是轴的支承，分为滚动轴承和滑动轴承两大类。
滚动轴承已标准化，设计时只需根据工作条件选择合适的类型和尺寸，并进行轴承装置的设计。
通过本实验学生将进一步定性地对轴系设计结构理论进行深入了解。
适用课程：机械设计实验目的：了解并正确处理轴、轴承和轴上零件间的相关关系，如轴与铀承及轴上零件的定位、固定、装拆及调整方式等，以建立对抽系结构的感性认识并加深对轴系结构设计理论的理解。
面向专业：机械类实验项目性质：综合性（课内必做）计划学时： 2学时实验要求：A预习《机械设计》等课程的相关知识点内容；B预习《机械设计实验指导书》中实验目的、原理、设备、操作步骤或说明，并写出预习报告；实验前没有预习报告者不能够进行实验；C 进行实验时衣着整齐，遵守实验室管理规定、学生实验守则、仪器设备操作规定等相关规定，服从实验技术人员或实验教师的指导与管理。
知识点：A《机械设计》课程传动轴内容；B 《机械设计》课程键、螺纹连接内容；C《机械设计》课程滚动轴承内容；D 《机械设计》课程齿轮传动内容； E 《机械设计》课程蜗轮蜗杆传动内容；F《机械设计》课程润滑、密封内容；G《机械制图》课程相关知识内容。
实验分组：1人/组《机械设计》课程实验实验四轴系结构实验一、概述轴系主要包括轴、轴承和轴上零件，它是机器的重要组成部分。
轴的主要功用是支持旋转零件和传递扭矩。
它与轴承孔配合的轴段称为轴颈，安装传动件轮毂的轴段称为轴头，联接轴颈和轴头的轴段称为轴身。
轴颈和轴头表面都是配合表面，须有相应的加工精度和表面粗糙度。
轴的设计一方面要保证具有足够的工作能力，即满足强度、刚度和振动稳定性等要求。

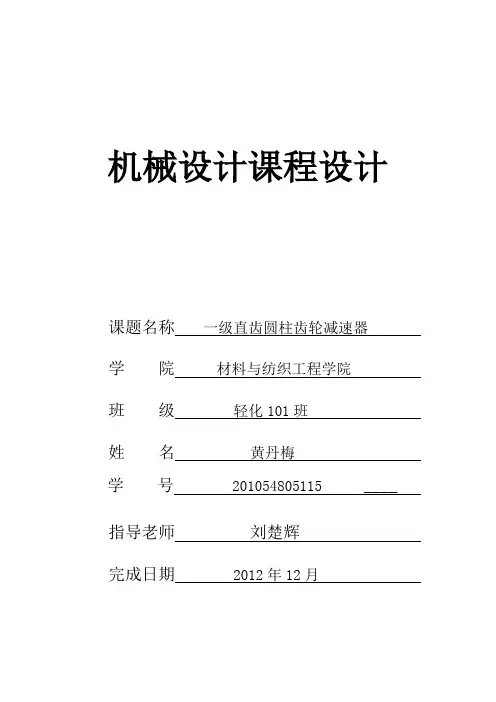

机械设计课程设计课题名称一级直齿圆柱齿轮减速器学院材料与纺织工程学院班级轻化101班姓名黄丹梅学号201054805115 ____ 指导老师刘楚辉完成日期2012年12月目录机械设计课程设计 (1)第1章绪论 (3)第2章课题题目及主要技术参数说明 (4)2.1. 课题题目 (4)2.2. 主要技术参数说明 (4)2.3. 传动系统工作条件 (4)2.4. 传动系统方案的选择 (4)第3章齿轮的设计计算 (5)3.1. 齿轮材料和热处理的选择 (5)3.2. 齿轮几何尺寸的设计计算 (5)3.3. 按齿面接触疲劳强度确定主要参数 (5)3.4. 校核齿根弯曲疲劳强度 (7)3.5. 确定齿轮的主要几何尺寸 (8)3.6. 确定齿轮制造精度 (8)第4章轴的设计计算 (12)4.1. 轴的材料和热处理的选择 (12)4.2. 轴几何尺寸的设计计算 (12)4.3. 轴的结构设计 (13)第5章轴承、键的选择 (14)5.1. 轴承的选择 (14)5.2. 键的选择 (14)第6章总结 (15)参考文献 (15)第1章绪论本论文主要内容是进行一级圆柱直齿轮的设计计算，在设计计算中运用到了《机械设计基础》、《机械制图》等多门课程知识，并运用《AUTOCAD》软件进行绘图，因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。
通过这次训练，使我们在众多方面得到了锻炼和培养。
主要体现在如下几个方面：1)培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。
2)通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。
3)另外培养了我们查阅和使用标准、规范、手册、图册及相关技术资料的能力以及计算、绘图数据处理、计算机辅助设计方面的能力。

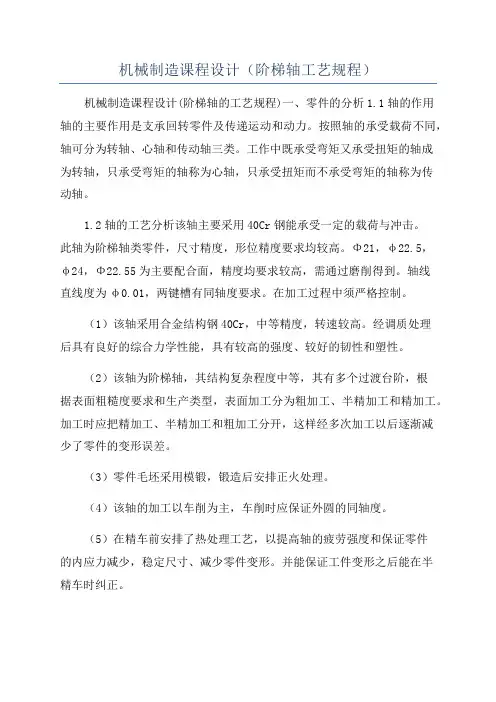

机械制造课程设计（阶梯轴工艺规程）机械制造课程设计(阶梯轴的工艺规程)一、零件的分析1.1轴的作用轴的主要作用是支承回转零件及传递运动和动力。
按照轴的承受载荷不同，轴可分为转轴、心轴和传动轴三类。
工作中既承受弯矩又承受扭矩的轴成为转轴，只承受弯矩的轴称为心轴，只承受扭矩而不承受弯矩的轴称为传动轴。
1.2轴的工艺分析该轴主要采用40Cr钢能承受一定的载荷与冲击。
此轴为阶梯轴类零件，尺寸精度，形位精度要求均较高。
Φ21，φ22.5，φ24，Φ22.55为主要配合面，精度均要求较高，需通过磨削得到。
轴线直线度为φ0.01，两键槽有同轴度要求。
在加工过程中须严格控制。
（1）该轴采用合金结构钢40Cr，中等精度，转速较高。
经调质处理后具有良好的综合力学性能，具有较高的强度、较好的韧性和塑性。
（2）该轴为阶梯轴，其结构复杂程度中等，其有多个过渡台阶，根据表面粗糙度要求和生产类型，表面加工分为粗加工、半精加工和精加工。
加工时应把精加工、半精加工和粗加工分开，这样经多次加工以后逐渐减少了零件的变形误差。
（3）零件毛坯采用模锻，锻造后安排正火处理。
（4）该轴的加工以车削为主，车削时应保证外圆的同轴度。
（5）在精车前安排了热处理工艺，以提高轴的疲劳强度和保证零件的内应力减少，稳定尺寸、减少零件变形。
并能保证工件变形之后能在半精车时纠正。
（6）同一轴心线上各轴孔的同轴度误差会导致轴承装置时歪斜，影响轴的同轴度和轴承的使用寿命。
在两端面钻中心孔进行固定装夹可以有效防止径向圆跳动、保证其同轴度。
零件图如下轴的各表面粗糙度、公差及偏差见表一加工表面尺寸及偏差（mm）公差及精度等级表面粗糙度Ra（µm）形位公差轴段1IT61.6轴线直线度为轴段2IT81.6轴线直线度为轴段2端面3.2轴段330未注12.5轴线直线度为轴段3端面3.2轴段4IT61.6轴线直线度为轴段4端面3.2轴段5未注1.6轴线直线度为键槽2IT73.2键槽5IT73.2表一二、工艺规程设计2.1确定毛坯的制造形式阶梯轴材料为40Cr钢，要求强度较高，且工件的形状比较简单，毛坯精度低，加工余量大，因年产5000件，所以达到批量生产水平。
五 轴的设计计算一、高速轴的设计1、求作用在齿轮上的力高速级齿轮的分度圆直径为d 151.761d mm =112287542339851.761te T F N d ⨯=== tan tan 2033981275cos cos1421'41"n re te F F N αβ=⋅=⨯=tan 3398tan13.7846ae te F F N β==⨯=。
2、选取材料可选轴的材料为45钢，调质处理。
3、计算轴的最小直径，查表可取0112A =331min 015.2811223.44576P d A mm n ==⨯=应该设计成齿轮轴，轴的最小直径显然是安装连接大带轮处，为使与带轮d Ⅰ-Ⅱ 相配合，且对于直径100d mm ≤的轴有一个键槽时，应增大5%-7%，然后将轴径圆整。
故取25d mm =Ⅰ-Ⅱ 。
4、拟定轴上零件的装配草图方案(见下图)5、根据轴向定位的要求，确定轴的各段直径和长度（1）根据前面设计知大带轮的毂长为93mm,故取90L mm I-II =，为满足大带轮的定位要求，则其右侧有一轴肩，故取32d mm II-III =，根据装配关系，定35L mm II-III =（2）初选流动轴承7307A C ，则其尺寸为358021d D B mm mm mm ⨯⨯=⨯⨯，故35d mm d III-∨I ∨III-IX ==，III -I∨段挡油环取其长为19.5mm,则40.5L mm III-I∨=。
（3）III -I∨段右边有一定位轴肩，故取42d mm III-II =，根据装配关系可定100L mmIII-II =，为了使齿轮轴上的齿面便于加工，取5,44L L mm d mm II-∨I ∨II-∨III II-∨III ===。
