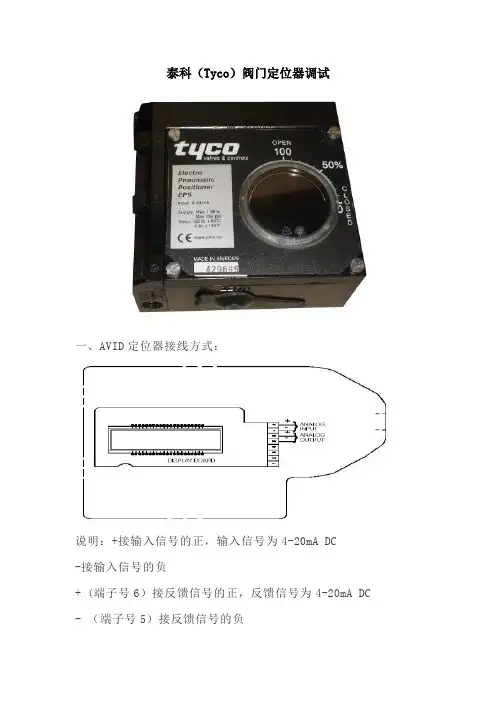

泰科（Tyco）阀门定位器调试一、AVID定位器接线方式：说明：+接输入信号的正，输入信号为4-20mA DC-接输入信号的负+ (端子号6）接反馈信号的正，反馈信号为4-20mA DC - （端子号5）接反馈信号的负二、菜单启动：1、进入菜单：按压CAL直至显示屏出现ACAL，按压↓键直至出现Cofg,其程序菜单如下：↓-Down Arrow ; ↑-Up Arrow; CAL,为三个控制键，在园盘之下：*参考，请以工艺条件为准：对于位号：PV-1203的调节蝶阀，仪表规格书上要求的安全位置为全开，请将OFF（Fail Closed）按压↓键改为ON（Fail Open）,按压CAL确认后离开。
对于位号：FV-1103的调节蝶阀，仪表规格书的的要求安全位置为全关，不需要对原设置做调整。
2、自动调校：设定输入信号为12mA,当显示屏显示为ACAL时，按压CAL，气动蝶阀开始自动校正，当显示屏显示为OK时，调校完成，按压↑键，退出调试模式，恢复到正常工作状态，三、阀门的一些注意事项：1、阀门在未确认连按管道清洁之前，不允许做开关动作，只能从全关位达到全开位，以防止阀门的密封面受到不可恢复的损坏，厂家对这种情况下造成的损伤不承担任何责任。
2、请按照工艺要求，确认阀门在与执行机构连接后，其故障安全位置与设计的安全位置相同。
3、请确认阀门的安装方向与阀门的要求方向相同。
及介质的工作压力在阀门的允许压力之下。
4、请确认对执行机构、附件、ZR阀位反馈器及连接控制气路保护良好，无损伤，泄漏及其它可能造成动作失灵及误操作的可能。
5、请确认已订购了相关的易损件，以应对意外情况下，所造成的对阀门、执行机构及相应控制附件的损坏，因产品为国外定货，供货周期较长。
6、请确认相关的技术资料已到达调试人员手中，调试人员可以依照其进行正确的设置及调试，如不能够得到，请按照正常渠道索取。
阀门定位器的调试实操考试
一、试题名称
阀门定位器的调试
二、考核内容
1.考核前准备。
2.比例臂调整。
3.零位调整。
4.量程调整。
三、考核方式
现场模拟（或笔试或口试）
四、考核时间(以现场模拟为例)
1.准备工作 10min。
2.正式操作50min。
五、考评员要求
1.不得少于3 人。
2.提前15 分钟到达考核现场，熟悉考核规则、评分标准。
3.按评分标准独立评分，不得涂改考核记录表。
六、考核要求
1.考核采用百分制，60 分为合格。
2.每超过规定考核时间1min 从总分中扣5 分，超时3min 停止操作。
3.考核前统一抽签，按抽签顺序对考生进行考核。
4.考生须穿戴劳保用品。
5.考生违章操作或发生事故须停止操作，成绩计零分。
阀门调试看过来—定位器常见故障及方法定位器常见问题解决方法阀门调试看过来—定位器常见故障及方法定位器常见故障1、阀门定位器有输入信号但是没有输出信号。
（1）电磁铁组件发生故障，建议换电磁铁组件。
（2）供气压力不对，建议检查气源压力。
（3）气动放大器挡板零点调整过高，挡板阔别喷嘴。
（4）气路堵塞。
（5）气路连接有误（包括放大器）。
（6）电/气定位器输入信号线正负极接反。
2、阀门定位器没有输入信号但是输出信号一直（）大。
（1）气动放大器挡板零点调整过低，挡板过于压紧喷嘴。
（2）喷嘴堵塞。
（3）输出压力缓慢或不正常。
会导致调整阀的膜头受损、漏气，造成有输入信号但调整阀动作缓慢的故障，使调整阀达不到适时调整的效果，处理方法检查膜室，更换膜片。
3、定位器线性不好（1）反馈凸轮或弹簧选择不当或者方向不对。
（2）反馈连杆机构安装不好或者在某些位置有卡住的现象。
（3）喷嘴或挡板有异物。
（4）背压有细小泄漏现象。
阀门定位器的类别介绍阀门定位器是调整阀的紧要附件，通常与气动调整阀配套使用，它接受调整器的输出信号，然后以它的输出信号去掌控气动调整阀，当调整阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位情形通过电信号传给上位系统。
阀门定位器是掌控阀的紧要附件，它将阀杆位移信号作为输入的反馈测量信号,以掌控器输出信号作为设定信号，进行比较，当两者有偏差时，更改其到执行机构的输出信号，使执行机构动作，建立了阀杆位移量与掌控器输出信号之间的一一对应关系。
阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器：1、气动阀门定位器的输入信号是标准气信号，例如，20～100kPa气信号，其输出信号也是标准的气信号。
2、电气阀门定位器的输入信号是标准电流或电压信号，例如，4～20mA电流信号或1～5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动掌控阀。
3、智能电气阀门定位器它将掌控室输出的电流信号转换成驱动调整阀的气信号，依据调整阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于掌控室输出的电流信号。
