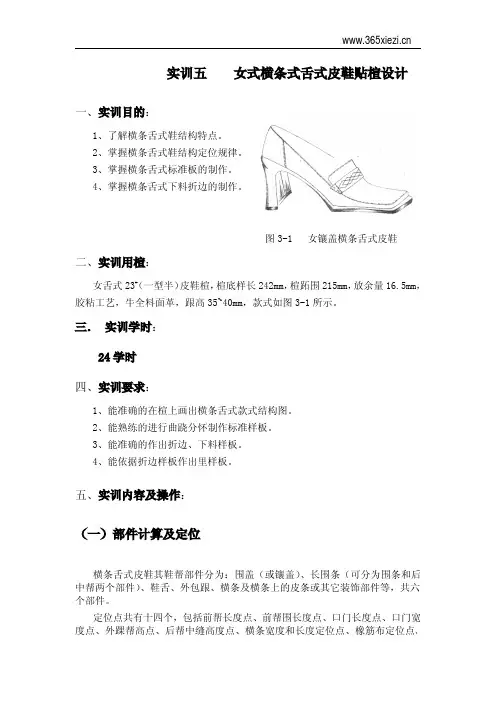

实训五女式横条式舌式皮鞋贴楦设计一、实训目的：1、了解横条舌式鞋结构特点。
2、掌握横条舌式鞋结构定位规律。
3、掌握横条舌式标准板的制作。
4、掌握横条舌式下料折边的制作。
图3-1女镶盖横条舌式皮鞋二、实训用楦：女舌式23#（一型半）皮鞋楦，楦底样长242mm，楦跖围215mm，放余量16.5mm，胶粘工艺，牛全料面革，跟高35~40mm，款式如图3-1所示。
三．实训学时：24学时四、实训要求：1、能准确的在楦上画出横条舌式款式结构图。
2、能熟练的进行曲跷分怀制作标准样板。
3、能准确的作出折边、下料样板。
4、能依据折边样板作出里样板。
五、实训内容及操作：（一）部件计算及定位横条舌式皮鞋其鞋帮部件分为：围盖（或镶盖）、长围条（可分为围条和后中帮两个部件）、鞋舌、外包跟、横条及横条上的皮条或其它装饰部件等，共六个部件。
定位点共有十四个，包括前帮长度点、前帮围长度点、口门长度点、口门宽度点、外踝帮高点、后帮中缝高度点、横条宽度和长度定位点、橡筋布定位点、外包跟上、下位置点、鞋舌长度和宽度定位点等，见图3-2。
如果长围条分为短围条和后中帮两个部件，还需要有中帮接帮线位置。
1．前帮长度点前帮长度与楦底样长成正比例关系，前帮长度占60~66%的楦底样长（男鞋）；50~60%的楦底样长（女鞋）。
具体比例应取决于鞋帮款式，同时受鞋舌长度的影响，该款式男鞋选用63%楦底样长；女鞋选用56%楦底样长。
所以：前帮长度=楦底样长*63%=265mm*0.63=167mm（男鞋）前帮长度=楦底样长*56%=242mm*0.56=136mm（女鞋）往后量取167mm（男鞋）和136mm（女鞋）在楦体背中线上，由前端J1图3-2定位及画样确定Cx点，就是前帮长度点。
2．前帮围长度点前帮围长度与楦底样长成正比例关系，前帮围长度占8~10%楦底样长。
所以：前帮围长度=楦底样长*10%=265mm*0.10=26.5mm（男鞋）前帮围长度=棕底样长*9%=242mm*0.09=22mm（女鞋）往后量取26.5mm（男鞋）和22mm（女鞋）确在楦体背中线上，由前端点J1点，就是前帮围长度点。
