7ID-NO一氧化氮传感器检测模组

技术参数
1、加热电压：5±0.2V（AC·DC）
2、工作电流：140mA
3、回路电压：10V（最大DC 15V）
4、负载电阻：10K（可调）
5、检测浓度范围：10-1000ppm
6、清洁空气中电压：≤1.5V
7、灵敏度：≥3%
8、响应时间：≤1S（预热3-5分钟）
9、回复时间：≤30S
10、元件功耗：≤0.7W
11、工作温度：-10~50℃（标称温度20℃）
12、工作湿度：95%RH（标称湿度65%RH）
13、使用寿命：5年
14、尺寸大小：35mm×22mm×18mm
15、重量大小：6g
产品特点
1、具有信号输出指示灯指示；
2、双路信号输出（模拟量输出及高低电平信号输出）；
3、高低电平信号输出有效信号为低电平,可直接接单片机；
4、模拟量输出0~5V电压，浓度越高电压越高；
5、对一氧化碳气体具有很高的灵敏度和良好的选择性；
6、具有长期的使用寿命和可靠的稳定性；
7、快速的响应恢复特性；
应用：
主要用于家庭、工厂、地下作业室内一氧化碳气体采集检测；提供参考例程、电路图和详细的使用说明书。

一氧化氮NO检测仪技术参数一氧化氮气体检测仪产品描述：在线式一氧化氮气体检测仪,适用于各种环境中的一氧化氮气体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术. 响应速度快，测量精度高，稳定性和重复性好等优点. 防爆接线方式适用于各种危险场所, 并兼容各种控制报警器, PLC, DCS等控制系统, 可以同时实现现场报警预警, 4-20mA 标准信号输出,继电器开关量输出; 完美显示各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 有效防止各种人为因素, 不可控因素导致的仪器损坏;一氧化氮气体检测仪产品描述：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★独立气室，传感器更换便捷,更换无须现场标定，传感器关键参数自动识别;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★具备过压保护,防雷保护,短路保护,反接保护,防静电干扰,防磁场干扰等功能;★具有自动恢复功能,防止发生外部原因,人为原因,自然灾害等造成仪器损坏;★全中文/英文操作菜单,简单实用,带温度补偿功能;★PPM,%VOL,mg/m3三种浓度单位可自由切换;★防高浓度气体冲击的自动保护功能;型号：SK-500-NO-A检测气体：空气中的一氧化氮NO检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40 ～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3% 线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC 3A/24VDC 3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66 工作温度：-30 ～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0 ～100Kpa标准配件：说明书、合格证质保期：一年应用场所石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。

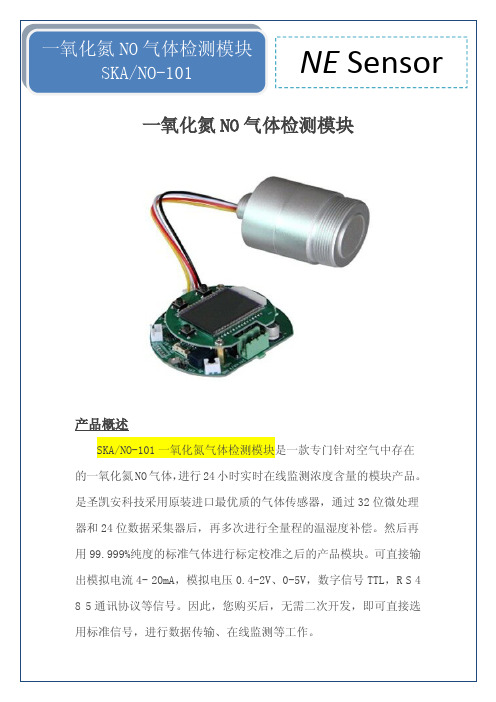

一氧化氮NO气体检测模块Sensor SKA/NO-101NE一氧化氮NO气体检测模块产品概述SKA/NO-101一氧化氮气体检测模块是一款专门针对空气中存在的一氧化氮NO气体，进行24小时实时在线监测浓度含量的模块产品。

是圣凯安科技采用原装进口最优质的气体传感器，通过32位微处理器和24位数据采集器后，再多次进行全量程的温湿度补偿。

然后再用99.999%纯度的标准气体进行标定校准之后的产品模块。

可直接输出模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号。

因此，您购买后，无需二次开发，即可直接选用标准信号，进行数据传输、在线监测等工作。

SKA系列有毒有害、PID气体检测模块全部采用原装进口最优质的气体传感器，具体响应速度快、无零点漂移、一致性好等特点。

选用品牌包括英国CITY、德国SOLID、英国ALPHASENSE、瑞士MEMBRAPOR、英国DYNANENT、日本NEMOTO、美国BASELINE等产品优势●本案电路设计已经防止电路反接、电压过高、电流过大，同时产品设计考虑防雷。

●大屏幕液晶显示可24小时在线监测，实时显示气体浓度变化值。

●国外原装进口气体传感器，反应速度快、无零点漂移、低误差率、一致性好、抗干扰能力强。

●智能型软件处理：32位微处理器+24位采集芯片，可在00.000－99999数值之间任意值测量检测。

●多种量程单位可选：%LEL、%VOL、PPM、PPB、ug/m3；●多次实验检测全量程温湿度补偿和数据校准，大大提高了产品的精确度和稳定性。

●可检测500多种有毒有害气体，国内最全。

●信号输出：模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号；并可以选配1-2组继电器（开关量信号）信号输出，方便与风机或电磁阀的控制设备联动使用。

技术参数产品名称一氧化氮NO气体检测模块SKA/NO-101检测气体一氧化氮NO检测原理电化学原理、红外原理检测范围0-25ppm、0-100ppm、0-250ppm、0-1000ppm、0-2000ppm等量程可选。

氮氧化物NOX检测传感器模组氮氧化物NOX检测传感器模组特点：★是款内置微型气体泵的安全便携装置★整机体积小，重量轻，防水，防爆，防震设计.★高精度，高分辨率，响应迅速快•★采用大容量可充电锂电池，可长时间连续工作•★数字LCD背光显示,声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.★数据恢复功能，免去误操作引起的后顾之忧•★显示值放大倍数可以设置，重启恢复正常.★外壳采用特殊材质及工艺，不易磨损,易清洁，长时间使用光亮如新•氮氧化物NOX检测传感器模组产品特性：★是款内置微型气体泵的高精度的手式安全便携装备；★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年；★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好；★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障；★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等；★全量程范围温度数字自动跟踪补偿，保证测量准确性；★半导体纳米工艺超低功耗32位微处: 量器；★全软件自动校准，传感器多达6级目标点校准功能，保证测量的准确性和线性并且具有数据恢复功能；★全中文/英文操作菜单，简单实用，带温度补偿功能；★防高浓度气体冲击的自动保护功能；氮氧化物NOX检测传感器模组技术参数：检测气体：空气中的氮氧化物NOX气体检测范围：0-100ppm、500ppm、lOOOppm、5000ppm、0-100%LEL分辨率:0.1ppm、0.1%LEL显示方式:液晶显示温湿度:选配件,温度检测范围：-40~120C,湿度检测范围:0-100%RH检测方式:扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：＜± :线性误差：＜± 1%响应时间：＜2秒（T90零点漂移：＜± 1%（F年恢复时间：＜2秒重复性：＜± 1% 信号输出：①4-20mA信号:标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号:采用标准MODBUS RTU协议，传输距离2Km③电压信号:0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里②GPRS传输:可内置GPRS模块,实时远程传输数据，不受距离限制（选配接收设备:用户电脑、控制报警器、PLC、DCS、等报警方式:现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置:标准配置两级报警，可选三级报警;可设置报警方式：常规高低报警、区间控制报警电器接口:3/4〃NP内螺纹、1/2 〃NP内螺纹，同时支持2种电器连接方式防爆标志:Exdll CT6(隔爆型壳体材料：压铸铝+喷砂氧化/氟碳漆,防爆防腐蚀防护等级:IP66工作温度:-30~60C工作电源:24VDC(12~30VDC工作湿度：＜95%R叭冷凝尺寸重量:183 X43X107mm(I X W H1.5Kg(仪器净重工作压力:0~100Kpa标准配件:说明书、合格证质保期：一年氮氧化物NOX检测传感器模组简单介绍：氮氧化物NOX检测传感器模组报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具有误操作数据恢复功能氮氧化物NOX检测传感器模组应用场所医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。

SGA-700-NO智能型一氧化氮气体传感器模组一、产品简介SGA-700-NO 智能型一氧化氮气体传感器模组是深国安电子为解决客户对不同气体、不同量程、不同行业需求所研发的一款跨时代气体检测产品。

SGA-700-NO 智能型一氧化氮气体传感器模组不像普通的传感器那样:信号小(输出 nA 级信号、一致性差(每个传感器的输出值都不同、易受温湿度环境干扰。

也不像气体检测仪那样:体积大、价格昂贵。

深国安运用多年技术经验, 先将气体传感器进行信号放大、数据处理、智能计算后, 再进行温湿度全量程补偿、外加 99.999%纯度的标准气体校正。

因此, 体积更小、价格更低、性能更稳定。

客户购买后,无需任何操作,可直接采集处理后的标准信号,上传到控制主机、 PLC 等系统上。

方便快捷、节约成本。

SGA-700-NO 智能型一氧化氮气体传感器模组可直接输出 0.4-2V 、 0-1.6V 、0-4V 、 0-5V 等电压信号和 4-20MA 电流信号,还有 TTL 电平信号。

且产品直径只有 33.5mm ,是目前市场上体积最小、功能最强大的一款产品。

因其出色的性能和可靠性, 广泛应用于科研、气体监测等领域。

二、产品特点● 可对应上百种可燃及有毒气体;● 本质安全型电路设计,可带电热拔插操作;● 市面上最小的气体传感器模组,直径仅有 33.5mm ;● 专业精选、原装进口,兼容红外、电化学、催化、半导体等多种传感器; ● 自带温度补偿,出厂精准标定,使用时无需再标定; ● 电压和串口同时输出特点,方便客户调试及使用; ● 最简化的外围电路,生产简单、操作方便; 三、产品参数四、使用注意事项智能型气体传感器模组设计有 7只管脚,采用插拔方式安装在传感器插座上,为保证连接可靠, 应当选择使用专用插孔。

插孔应当按管脚对应方式布置, 插孔应当垂直安装, 焊接牢固。

根据用户的特殊要求,可以不使用管脚拔插方式,而采用外部引线方式,引线型号为 ZR-BVR0.75,线长一般不超过 150mm 。

一氧化氮传感器使用说明书一氧化氮传感器是一种用于检测环境中一氧化氮浓度的设备。

本说明书将详细介绍一氧化氮传感器的使用方法、注意事项和维护保养等内容，以帮助用户正确使用和维护传感器。

一、传感器简介一氧化氮传感器是一种基于化学原理的传感器，主要由一氧化氮感应元件、信号处理电路和输出接口等部分组成。

其工作原理是通过感应元件对环境中的一氧化氮进行检测，并将检测结果转化为电信号输出。

二、使用方法1. 安装传感器：将传感器正确安装在需要监测一氧化氮浓度的位置上。

确保传感器与被测气体充分接触，并避免遮挡物影响传感器的检测效果。

2. 连接电源：将传感器的电源线正确接入电源，并确保电源电压和电流符合传感器的要求。

3. 连接信号线：根据传感器的接口类型，将传感器与数据采集设备或控制系统连接。

4. 开机操作：按照传感器的操作说明，进行开机操作并等待传感器进入正常工作状态。

5. 检测一氧化氮浓度：传感器开始工作后，会实时监测环境中的一氧化氮浓度，并将结果通过输出接口传输给数据采集设备或控制系统。

三、注意事项1. 避免高温环境：传感器在使用过程中应避免长时间暴露在高温环境中，以免影响传感器的性能和寿命。

2. 防止湿气侵入：传感器应避免受到大量水汽或液体的侵入，以免导致传感器短路或损坏。

3. 定期校准：为了保证传感器的准确性和稳定性，建议定期对传感器进行校准。

具体的校准方法和周期可根据实际需求和厂家提供的说明进行操作。

4. 避免振动和冲击：传感器在使用过程中应避免受到强烈的振动和冲击，以免影响传感器的正常工作。

5. 避免与有害气体接触：传感器主要用于一氧化氮的检测，应避免与其他有害气体接触，以免产生误判或损坏传感器。

四、维护保养1. 定期清洁：传感器在使用过程中可能会受到灰尘、污垢等污染物的影响，建议定期清洁传感器表面，以保证传感器的敏感元件正常工作。

2. 定期更换滤波器：传感器中的滤波器是保护敏感元件的重要组成部分，定期检查并更换滤波器，可有效延长传感器的使用寿命。

MQ-7 Gas Sensor用户手册
1.产品特性
原理：MQ-7气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。

当传感器所处环境中存在一氧化碳气体时，传感器的电导率随空气中一氧化碳气体浓度的增加而增大。

2.主要用途
家庭用气体泄漏报警器，工业用一氧化碳气体报警器和便携式气体检测器
3.接口说明
4.操作与现象
下面，以接入我们的开发板为例。

①
②
③让传感器先预热一分钟。

④把传感器放入含有一氧化碳气体的装置中，模块上的信号指示灯点亮。

把
传感器从一氧化碳气体装置中取出，模块上的信号指示灯熄灭。

一氧化氮NO传感器模组一氧化氮NO传感器模组特点：★整机体积小,重量轻★专业精选进口传感器，可以搭载电化学，催化燃烧，红外原理，热导原理的传感器。

★高精度,高分辨率,响应迅速快.★本安电路设计，可带电热拔插操作。

★数据恢复功能，免去误操作引起的后顾之忧.★自动温湿度补偿功能，出厂精准标定，无须再使用标定。

.★模拟电压或电流和串口同事输出，方便客户调试和使用。

★最精密的电路设计和制造工艺，生产复杂，使用简单。

★可与电脑连接通讯，自行标定校准。

★自带零点微调功能，方便选定参照数据。

★低功耗产品，可异动电源供电可大量用于分析仪仪器，大气，环境无人机监测。

一氧化氮NO传感器模组结构图：一氧化氮NO 传感器模组直视图和PIN 脚定义图:一氧化氮NO 传感器模组工作电压DC5V±1%/DC24±1%波特率9600测量气体一氧化氮NO 气体检测原理电化学采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度0-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式8脚拔插式质保期1年输出接口8pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)定制RS485/4-20mA数字信号格式数据位:8;停止位:1;校验位:无;引脚名称说明1+5V 电源接入PIN 脚2EN Rs485(3.3V),可接MCU Tx 3Rx/A 串口RX(3.3V),可接MCU Rx 5Scl I2C,Scl(3.3v)引脚6SDA I2C(3.3V)引脚7GND 电源GND 引脚8VOUT电压输出，0-5V/0.4-2.0V一氧化氮NO传感器模组串口和电压采集连接定义图:一氧化氮NO传感器模组I2C连接定义图:一氧化氮NO传感器模组I2C连接定义图:一氧化氮NO传感器模组交叉干扰系数高精度的传感器检测原理决定了它有良好的一致性，重复性，温湿度补偿等特性，但也不能忽略被检测气体之间的交叉干扰，为了达到很好的检测精准度，须考虑以下气体对该检测气体的干扰系数。
