10kV真空断路器的使用和维护

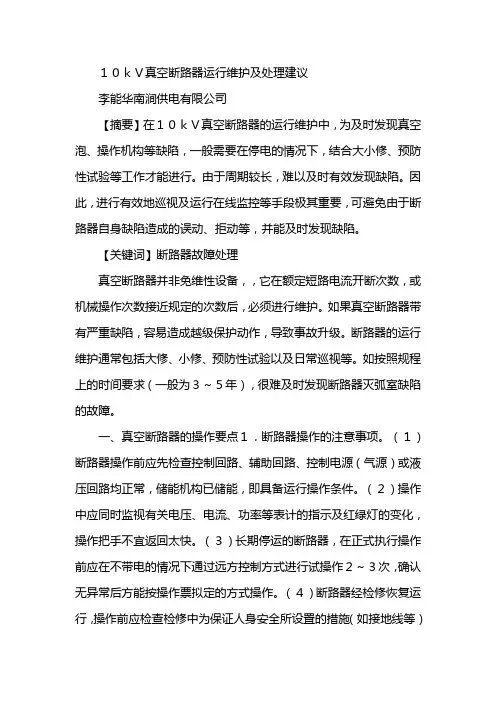

１０ｋＶ真空断路器运行维护及处理建议李能华南涧供电有限公司【摘要】在１０ｋＶ真空断路器的运行维护中，为及时发现真空泡、操作机构等缺陷，一般需要在停电的情况下，结合大小修、预防性试验等工作才能进行。

由于周期较长，难以及时有效发现缺陷。

因此，进行有效地巡视及运行在线监控等手段极其重要，可避免由于断路器自身缺陷造成的误动、拒动等，并能及时发现缺陷。

【关键词】断路器故障处理真空断路器并非免维性设备，，它在额定短路电流开断次数，或机械操作次数接近规定的次数后，必须进行维护。

如果真空断路器带有严重缺陷，容易造成越级保护动作，导致事故升级。

断路器的运行维护通常包括大修、小修、预防性试验以及日常巡视等。

如按照规程上的时间要求（一般为３～５年），很难及时发现断路器灭弧室缺陷的故障。

一、真空断路器的操作要点１．断路器操作的注意事项。

（１）断路器操作前应先检查控制回路、辅助回路、控制电源（气源）或液压回路均正常，储能机构已储能，即具备运行操作条件。

（２）操作中应同时监视有关电压、电流、功率等表计的指示及红绿灯的变化，操作把手不宜返回太快。

（３）长期停运的断路器，在正式执行操作前应在不带电的情况下通过远方控制方式进行试操作２～３次，确认无异常后方能按操作票拟定的方式操作。

（４）断路器经检修恢复运行，操作前应检查检修中为保证人身安全所设置的措施（如接地线等）是否全部拆除，防误闭锁装置是否正常。

２．断路器故障时的操作要求。

（１）断路器的实际短路开断容量接近于运行地点的短路容量时，在短路故障开断后禁止强送，并应退出自动重合闸等相关保护。

（２）分相操作的断路器操作时，如发生非全相合闸时，应立即将已合上相拉开，重新操作合闸一次，如仍不正常，则应拉开合上相并切断该断路器的控制电源，查明原因。

（３）分相操作的断路器操作时，发生非全相分闸时，应立即切断控制电源，手动操作将拒动相分闸，查明原因。

二、故障实例分析笔者对公司１０ｋＶ高压配电室内发生的一起１０ｋＶ真空断路器灭弧室漏气、断路器卡滞的实际情况进行分析，及时发现设备缺陷，防止由于设备故障原因而造成带电误操作事故的发生。

10KV真空断路器的使用和维护10KV真空断路器是一种高压电力设备，用于控制和保护电力系统中的电流。

它具有很多优点，如操作可靠、体积小、重量轻、维护简单等。

为了确保断路器的正常运行和延长其使用寿命，下面就10KV真空断路器的使用和维护进行详细介绍。

一、使用：1.安装：在安装真空断路器时，应根据制造商提供的安装说明进行正确的安装。

确保断路器固定牢固，安装位置通风并远离有害气体。

同时，确保与其他设备和电线的良好连接。

2.试运行：在开始正常使用断路器之前，应进行试运行。

首先检查设备的工作状态，如真空度、机械运动、电器和操作机构的各种保护装置。

然后，通过进行一些简单的运行测试来验证断路器的性能，包括分合闸试验和传动试验。

3.操作：在操作断路器时，必须操作准确，并按照正确的顺序和步骤进行。

先关闭断路器的二次电源，然后才能合闸。

在断电之前，应先分闸，等待一段时间，确保电压等值为零后，再打开断路器。

4.维护记录：对于使用和维护过程中的细节，应及时记录下来，并建立相应的档案。

这些记录将有助于日后的维护工作，有助于诊断潜在的问题和快速排除故障。

二、维护：1.定期检查：应定期对真空断路器进行检查，以确保其正常运行。

这种检查可以包括检查电流、电压、真空度、机械部件的磨损程度等。

同时，还应检查连接螺丝和连接器的紧固度，并检查绝缘部位是否存在漏电等问题。

2.清洁维护：在断路器的日常使用中，可能会积累灰尘、风油粉等污染物，导致断路器的性能下降。

因此，定期使用干净的布或吹气工具清洁真空断路器，尤其是机械部件和触头等部分。

3.防护维护：为了防止真空断路器因外界环境的影响而产生故障，应采取相应的防护措施。

例如，在容易湿气较大的环境中，可以在断路器的周围增加防水罩，以防止设备受潮。

同时，还应定期对周围环境进行清理，避免维修杂物对断路器的影响。

4.周期维护：对于真空断路器的一些特殊部件，如真空燃烧室、触头等，可以进行定期更换或维修。

10kV真空断路器检修规程1范围本规程规定了真空断路器的检修工艺和方法及检修质量标准等内容。

本规程适用于XXX电厂上海富士电机10kV真空断路器检修。

其它10kV真空断路器及14.75真空断路器检修也可以参照执行。

2维护检修周期2.1巡视检查： 6个月一次2.2定期检查： 1--2年一次2.3精密检查： 6年一次2.4临时检查：按需要进行3 设备主要技术参数额定电压 10.5kV额定短路开断电流 31.5kA额定电流 31.5kA额定频率 50HZ额定短路开合电流（峰值） 80kA额定短时耐受电流（4S） 31.5kA额定峰值耐受电流 80kA绝缘水平：工频1min 42kV雷电冲击耐受电压 75kV合闸时间≤0.07s分闸时间≤0.08s4 巡视检查项目4.1检查合分指示器指示是否正确。

4.2根据计数器确认工作次数，如超过30000时，有必要更换断路器。

4.3 检查合闸弹簧蓄能状态指示器是否指示正确。

4.4检查有无异常声音、气味、异物等。

4.5发现异常状况时，停止运行，并查明原因，然后按需进行临时检修。

5 检修项目及质量标准5.1检修检查部分见表1所示。

5.2 操作试验部分5.2.1检查合分指示器是否运转正常。

5.2.2检查合、分闸计数器是否运转正常。

5.2.3检查合闸弹簧储能位置是否正常。

6 试验项目6.1 绝缘电阻测定试验6.1.1测量相对地及相间绝缘电阻，要求大于500MΩ。

（1000V摇表）6.1.2测量控制回路对地绝缘电阻，要求大于2MΩ。

（500V摇表）6.2 真空管试验通过对真空管的真空度测量和耐压试验，可以判断真空开关管性能好坏。

试验时，真空开关管必须在分开状态下进行。

6.2.1 真空度测试用ZKZ-U型真空度测试仪对真空开关管测试，测试方法按照真空度测试仪使用说明书进行操作（步骤略），真空度值应小于1.3×3e 。

6.2.2 工频耐压试验6.2.2.1试验接线图（按厂家使用说明书中的试验接线图接线）。

浅析10kV真空断路器的检修维护摘要：10kV真空断路器广泛运用于电力行业中，它具有开断能力强、灭弧性能好、机械寿命长、运行维护少等优点。

在实际工作中，需要有效的提高10kV真空断路器运行的可靠性，做好10kV真空断路器的检修和维护工作，在改善设备健康状况的同时，也能够有效的提高设备的可靠性。

关键词：10kV；真空断路器；检修维护一、10kV真空断路器检修维护工作的意义随着用电量的增加，需要检修和维护的设备数量较多，这也导致设备的检修质量很难得到保证，因此需要通过加强对10kV真空断路器的状态检修，以有效的提高设备的可靠性。

传统维修工作中一般采用的都是定期检修的方法，这种检修模式无法对设备运行情况进行掌握，存在着人力、物力及财务的浪费现象，因此需要根据10kV真空断路器运行的实际状况进行检修，以此来对设备的健康状况进行改善，保证设备的正常运行。

在对10kV真空断路器检修维护工作中，需要采用各种新技术和新方法，对设备的状态进行有效掌握，并建设完善的维修档案，详细记录设备维修时间、故障原因等，以确保检修维护工作的顺利开展。

二、10kV真空断路器的故障检修2.1真空灭弧室真空度监测真空断路器的核心部件是真空灭弧室（俗称为真空泡），它是真空断路器切断负荷电流和故障电流的核心元件，真空灭弧室的真空度是真空断路器工作是否可靠的关键。

真空灭弧室外壳通常采用微晶玻璃或陶瓷等材料制成，两端焊接有金属盖板，静导电杆穿过静端盖板同断路器的静触头焊接在一起，而断路器的动导电杆和动触头焊接在一起，通过波纹管和动端盖板的中心孔伸出真空灭弧室外，动导电杆利用波纹管的可伸缩性做纵向运动，外部的气体不会随着动导电杆的运动进入灭弧室内。

因此，真空断路器的分合动作与其装配紧密程度是影响真空灭弧室真空度的主要因素。

如果真空断路器动作较为频繁，加上真空断路器装配不正偏移度较大，则真空灭弧室泄漏就会加快，一旦真空度超标值无法满足断路器分闸灭弧的要求时，该真空灭弧室即报废必须予以更换，否则，因电弧不能熄灭将在真空灭弧室里产生高温高压气体，导致真空灭弧室爆裂的严重后果。
