火力发电厂生产基础知识-完整版

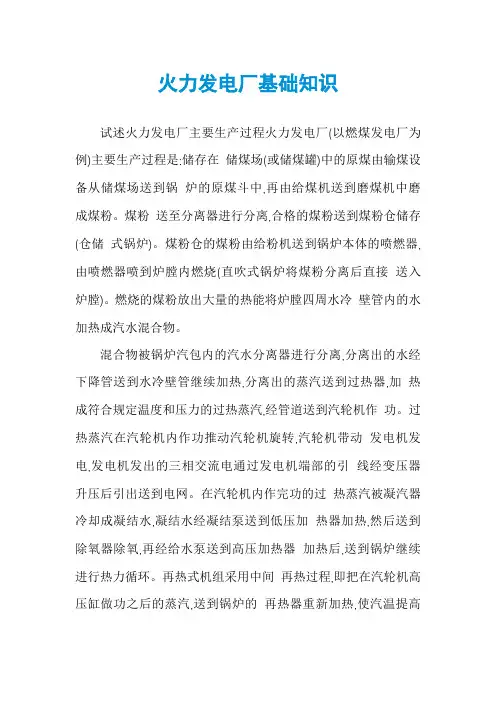

火力发电厂基础知识试述火力发电厂主要生产过程火力发电厂(以燃煤发电厂为例)主要生产过程是:储存在储煤场(或储煤罐)中的原煤由输煤设备从储煤场送到锅炉的原煤斗中,再由给煤机送到磨煤机中磨成煤粉。

煤粉送至分离器进行分离,合格的煤粉送到煤粉仓储存(仓储式锅炉)。

煤粉仓的煤粉由给粉机送到锅炉本体的喷燃器, 由喷燃器喷到炉膛内燃烧(直吹式锅炉将煤粉分离后直接送入炉膛)。

燃烧的煤粉放出大量的热能将炉膛四周水冷壁管内的水加热成汽水混合物。

混合物被锅炉汽包内的汽水分离器进行分离,分离出的水经下降管送到水冷壁管继续加热,分离出的蒸汽送到过热器,加热成符合规定温度和压力的过热蒸汽,经管道送到汽轮机作功。

过热蒸汽在汽轮机内作功推动汽轮机旋转,汽轮机带动发电机发电,发电机发出的三相交流电通过发电机端部的引线经变压器升压后引出送到电网。

在汽轮机内作完功的过热蒸汽被凝汽器冷却成凝结水,凝结水经凝结泵送到低压加热器加热,然后送到除氧器除氧,再经给水泵送到高压加热器加热后,送到锅炉继续进行热力循环。

再热式机组采用中间再热过程,即把在汽轮机高压缸做功之后的蒸汽,送到锅炉的再热器重新加热,使汽温提高到一定(或初蒸汽)温度后,送到汽轮机中压缸继续做功火力发电厂生产流程火力发电厂简称火电厂，是利用煤、石油、天然气等燃料的化学能产生出电能的工厂。

按其功用可分为两类，即凝汽式电厂和热电厂。

前者仅向用户供应电能，而热电厂除供给用户电量外，还向热用户供应蒸汽和热水，即所谓的“热电联合生产”。

火电厂的容量大小各异，具体形式也不尽相同，但就其生产过程来说却是相似的。

上图是凝汽式燃煤电厂的生产过程示意图。

燃煤，用输煤皮带从煤场运至煤斗中。

大型火电厂为提高燃煤效率都是燃烧煤粉。

因此，煤斗中的原煤要先送至磨煤机内磨成煤粉。

磨碎的煤粉由热空气携带经排粉风机送入锅炉的炉膛内燃烧。

煤粉燃烧后形成的热烟气沿锅炉的水平烟道和尾部烟道流动，放出热量，最后进入除尘器，将燃烧后的煤灰分离出来。

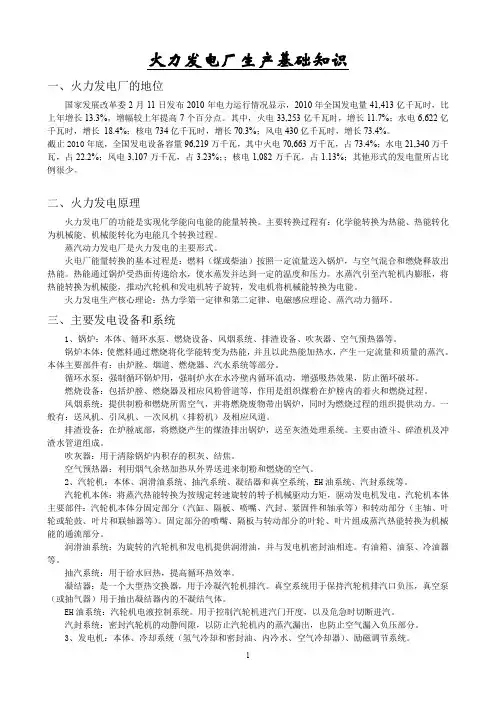

火力发电厂生产基础知识一、火力发电厂的地位国家发展改革委2月11日发布2010年电力运行情况显示，2010年全国发电量41,413亿千瓦时，比上年增长13.3%，增幅较上年提高7个百分点。

其中，火电33,253亿千瓦时，增长11.7%；水电6,622亿千瓦时，增长18.4%；核电734亿千瓦时，增长70.3%；风电430亿千瓦时，增长73.4%。

截止2010年底，全国发电设备容量96,219万千瓦，其中火电70,663万千瓦，占73.4%；水电21,340万千瓦，占22.2%；风电3,107万千瓦，占3.23%；；核电1,082万千瓦，占1.13%；其他形式的发电量所占比例很少。

二、火力发电原理火力发电厂的功能是实现化学能向电能的能量转换。

主要转换过程有：化学能转换为热能、热能转化为机械能、机械能转化为电能几个转换过程。

蒸汽动力发电厂是火力发电的主要形式。

火电厂能量转换的基本过程是：燃料（煤或柴油）按照一定流量送入锅炉，与空气混合和燃烧释放出热能。

热能通过锅炉受热面传递给水，使水蒸发并达到一定的温度和压力。

水蒸汽引至汽轮机内膨胀，将热能转换为机械能，推动汽轮机和发电机转子旋转，发电机将机械能转换为电能。

火力发电生产核心理论：热力学第一定律和第二定律、电磁感应理论、蒸汽动力循环。

三、主要发电设备和系统1、锅炉：本体、循环水泵、燃烧设备、风烟系统、排渣设备、吹灰器、空气预热器等。

锅炉本体：使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，产生一定流量和质量的蒸汽。

本体主要部件有：由炉膛、烟道、燃烧器、汽水系统等部分。

循环水泵：强制循环锅炉用，强制炉水在水冷壁内循环流动，增强吸热效果，防止循环破坏。

燃烧设备：包括炉膛、燃烧器及相应风粉管道等，作用是组织煤粉在炉膛内的着火和燃烧过程。

风烟系统：提供制粉和燃烧所需空气，并将燃烧废物带出锅炉，同时为燃烧过程的组织提供动力。

一般有：送风机、引风机、一次风机（排粉机）及相应风道。

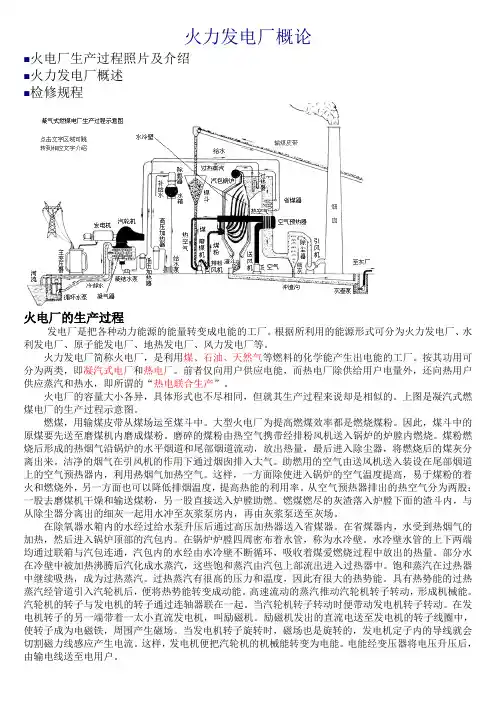

火力发电厂概论⏹火电厂生产过程照片及介绍⏹火力发电厂概述⏹检修规程火电厂的生产过程发电厂是把各种动力能源的能量转变成电能的工厂。

根据所利用的能源形式可分为火力发电厂、水利发电厂、原子能发电厂、地热发电厂、风力发电厂等。

火力发电厂简称火电厂，是利用煤、石油、天然气等燃料的化学能产生出电能的工厂。

按其功用可分为两类，即凝汽式电厂和热电厂。

前者仅向用户供应电能，而热电厂除供给用户电量外，还向热用户供应蒸汽和热水，即所谓的“热电联合生产”。

火电厂的容量大小各异，具体形式也不尽相同，但就其生产过程来说却是相似的。

上图是凝汽式燃煤电厂的生产过程示意图。

燃煤，用输煤皮带从煤场运至煤斗中。

大型火电厂为提高燃煤效率都是燃烧煤粉。

因此，煤斗中的原煤要先送至磨煤机内磨成煤粉。

磨碎的煤粉由热空气携带经排粉风机送入锅炉的炉膛内燃烧。

煤粉燃烧后形成的热烟气沿锅炉的水平烟道和尾部烟道流动，放出热量，最后进入除尘器，将燃烧后的煤灰分离出来。

洁净的烟气在引风机的作用下通过烟囱排入大气。

助燃用的空气由送风机送入装设在尾部烟道上的空气预热器内，利用热烟气加热空气。

这样，一方面除使进入锅炉的空气温度提高，易于煤粉的着火和燃烧外，另一方面也可以降低排烟温度，提高热能的利用率。

从空气预热器排出的热空气分为两股：一股去磨煤机干燥和输送煤粉，另一股直接送入炉膛助燃。

燃煤燃尽的灰渣落入炉膛下面的渣斗内，与从除尘器分离出的细灰一起用水冲至灰浆泵房内，再由灰浆泵送至灰场。

在除氧器水箱内的水经过给水泵升压后通过高压加热器送入省煤器。

在省煤器内，水受到热烟气的加热，然后进入锅炉顶部的汽包内。

在锅炉炉膛四周密布着水管，称为水冷壁。

水冷壁水管的上下两端均通过联箱与汽包连通，汽包内的水经由水冷壁不断循环，吸收着煤爱燃烧过程中放出的热量。

部分水在冷壁中被加热沸腾后汽化成水蒸汽，这些饱和蒸汽由汽包上部流出进入过热器中。

饱和蒸汽在过热器中继续吸热，成为过热蒸汽。

过热蒸汽有很高的压力和温度，因此有很大的热势能。

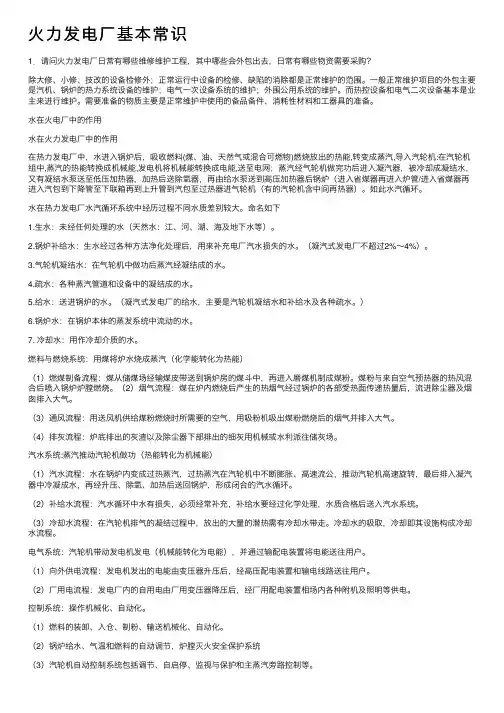

⽕⼒发电⼚基本常识1．请问⽕⼒发电⼚⽇常有哪些维修维护⼯程，其中哪些会外包出去，⽇常有哪些物资需要采购？除⼤修、⼩修、技改的设备检修外；正常运⾏中设备的检修、缺陷的消除都是正常维护的范围。

⼀般正常维护项⽬的外包主要是汽机、锅炉的热⼒系统设备的维护；电⽓⼀次设备系统的维护；外围公⽤系统的维护。

⽽热控设备和电⽓⼆次设备基本是业主来进⾏维护。

需要准备的物质主要是正常维护中使⽤的备品备件、消耗性材料和⼯器具的准备。

⽔在⽕电⼚中的作⽤⽔在⽕⼒发电⼚中的作⽤在热⼒发电⼚中，⽔进⼊锅炉后，吸收燃料(煤、油、天然⽓或混合可燃物)燃烧放出的热能,转变成蒸汽,导⼊汽轮机:在汽轮机组中,蒸汽的热能转换成机械能,发电机将机械能转换成电能,送⾄电⽹；蒸汽经⽓轮机做完功后进⼊凝汽器，被冷却成凝结⽔，⼜有凝结⽔泵送⾄低压加热器，加热后送除氧器，再由给⽔泵送到⾼压加热器后锅炉（进⼊省煤器再进⼊炉管/进⼊省煤器再进⼊汽包到下降管⾄下联箱再到上升管到汽包⾄过热器进⽓轮机（有的汽轮机含中间再热器）。

如此⽔汽循环。

⽔在热⼒发电⼚⽔汽循环系统中经历过程不同⽔质差别较⼤。

命名如下1.⽣⽔：未经任何处理的⽔（天然⽔：江、河、湖、海及地下⽔等）。

2.锅炉补给⽔：⽣⽔经过各种⽅法净化处理后，⽤来补充电⼚汽⽔损失的⽔。

（凝汽式发电⼚不超过2%～4%）。

3.⽓轮机凝结⽔：在⽓轮机中做功后蒸汽经凝结成的⽔。

4.疏⽔：各种蒸汽管道和设备中的凝结成的⽔。

5.给⽔：送进锅炉的⽔。

（凝汽式发电⼚的给⽔，主要是汽轮机凝结⽔和补给⽔及各种疏⽔。

）6.锅炉⽔：在锅炉本体的蒸发系统中流动的⽔。

7. 冷却⽔：⽤作冷却介质的⽔。

燃料与燃烧系统：⽤煤将炉⽔烧成蒸汽（化学能转化为热能）（1）燃煤制备流程：煤从储煤场经输煤⽪带送到锅炉房的煤⽃中，再进⼊磨煤机制成煤粉。

煤粉与来⾃空⽓预热器的热风混合后喷⼊锅炉炉膛燃烧。

（2）烟⽓流程：煤在炉内燃烧后产⽣的热烟⽓经过锅炉的各部受热⾯传递热量后，流进除尘器及烟囱排⼊⼤⽓。

火力发电厂生产基础知识一、火力发电厂的地位国家发展改革委2月11日发布2010年电力运行情况显示，2010年全国发电量41,413亿千瓦时，比上年增长13.3%，增幅较上年提高7个百分点。

其中，火电33,253亿千瓦时，增长11.7%；水电6,622亿千瓦时，增长18.4%；核电734亿千瓦时，增长70.3%；风电430亿千瓦时，增长73.4%。

截止2010年底，全国发电设备容量96,219万千瓦，其中火电70,663万千瓦，占73.4%；水电21,340万千瓦，占22.2%；风电3,107万千瓦，占3.23%；；核电1,082万千瓦，占1.13%；其他形式的发电量所占比例很少。

二、火力发电原理火力发电厂的功能是实现化学能向电能的能量转换。

主要转换过程有：化学能转换为热能、热能转化为机械能、机械能转化为电能几个转换过程。

蒸汽动力发电厂是火力发电的主要形式。

火电厂能量转换的基本过程是：燃料（煤或柴油）按照一定流量送入锅炉，与空气混合和燃烧释放出热能。

热能通过锅炉受热面传递给水，使水蒸发并达到一定的温度和压力。

水蒸汽引至汽轮机内膨胀，将热能转换为机械能，推动汽轮机和发电机转子旋转，发电机将机械能转换为电能。

火力发电生产核心理论：热力学第一定律和第二定律、电磁感应理论、蒸汽动力循环。

三、主要发电设备和系统1、锅炉：本体、循环水泵、燃烧设备、风烟系统、排渣设备、吹灰器、空气预热器等。

锅炉本体：使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，产生一定流量和质量的蒸汽。

本体主要部件有：由炉膛、烟道、燃烧器、汽水系统等部分。

循环水泵：强制循环锅炉用，强制炉水在水冷壁内循环流动，增强吸热效果，防止循环破坏。

燃烧设备：包括炉膛、燃烧器及相应风粉管道等，作用是组织煤粉在炉膛内的着火和燃烧过程。

风烟系统：提供制粉和燃烧所需空气，并将燃烧废物带出锅炉，同时为燃烧过程的组织提供动力。

一般有：送风机、引风机、一次风机（排粉机）及相应风道。
