编码器中的RS422是什么意思悬赏分：0 |解决时间：2007-11-2 11:34 |提问者：最佳答案RS422是是信号接口长线驱动型（Line Drive）此电路电源电压为DC5V，为TTL电平输出，与国际标准RS422接口直接兼容。
由于带有对称负信号的连接，电流对于电缆贡献的电磁场抵消为0，此状况衰减最小，抗干扰最佳，反应时间较短，又可传输较远的距离。
一、什么是RS-232 接口？(1) RS-232 的历史和作用在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。
RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。
（“RS-232-C”中的“-C”只不过表示RS-232的版本，所以与“RS-232”简称是一样的）它是在1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是"数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准"该标准规定采用一个25 个脚的DB-25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
后来IBM的PC 机将RS-232 简化成了DB-9 连接器，从而成为事实标准。
而工业控制的RS-232 口一般只使用RXD、TXD、GND 三条线。
(2)RS-232 接口的电气特性在RS-232-C 中任何一条信号线的电压均为负逻辑关系。
即：逻辑"1"为-3 到-15V；逻辑"0"为+3 到+15V 。
RS-232-C 最常用的9 条引线的信号内容如下所示DB-9 1 2 3 4 5 6 7 8 9DB-25 8 3 2 20 7 6 4 5 22定义DCD RXD TXD DTR GND DSR RTS CTS RI(3) RS-232 接口的物理结构RS-232-C 接口连接器一般使用型号为DB-9 插头座,通常插头在DCE端,插座在DTE端.PC 机的RS-232 口为9 芯针插座。

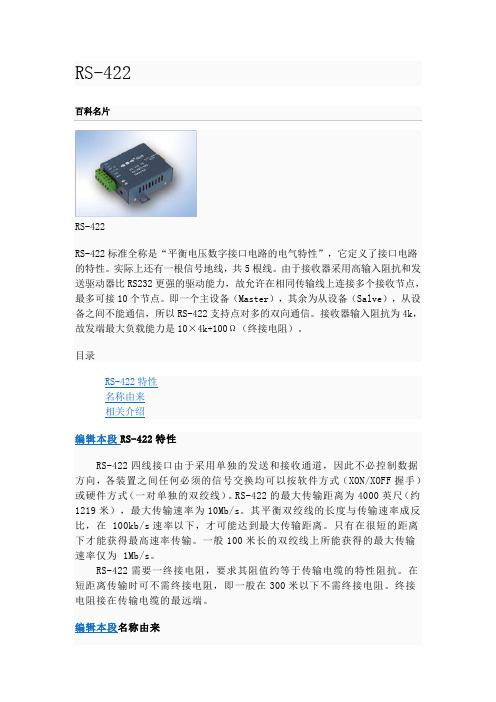

RS-422百科名片RS-422RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS-422支持点对多的双向通信。
接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。
目录编辑本段RS-422特性RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）。
RS-422的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。
其平衡双绞线的长度与传输速率成反比，在 100kb/s速率以下，才可能达到最大传输距离。
只有在很短的距离下才能获得最高速率传输。
一般100米长的双绞线上所能获得的最大传输速率仅为 1Mb/s。
RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。
在短距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
终接电阻接在传输电缆的最远端。
编辑本段名称由来Electronic Industries Association (EIA ) 电子工业协会(EIA) 1924年成立的EIA是美国的一个电子制造商组织。
EIA颁布了许多与电信和计算机通信有关的标准，并与其他协会如美国国家标准协会(ANSI)和国际电报电话咨询委员会(CCITT)有密切联系，CCITT现称为国际电信联盟(ITU)。
EIA在电信方面主要定义了调制解调器和计算机之间的串行接口。
下表是一些常用的标准。
物理层规范定义了37针(DB-37)、25针(DB-25)和9针(DB-9)连结器及相关电缆，另外还有电气特性，如每个针上的信号类型及信号时序。

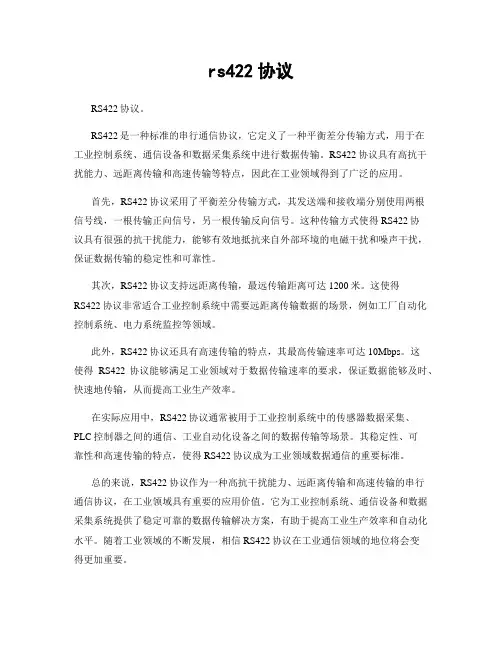

rs422协议标准RS-422是一种串行通信协议，用于在电信号传输中实现高速、远距离的数据传输。
它是EIA（Electronic Industries Alliance，电子工业联盟）制定的标准之一，也被称为TIA（Telecommunications Industry Association，电信工业协会）标准。
RS-422协议定义了电气特性、信号传输规范和通信参数，以确保可靠的数据传输。
1. 介绍RS-422协议是一种差分信号传输协议，使用两个相互互补的信号线，分别为TxD+和TxD-用于发送数据，RxD+和RxD-用于接收数据。
这种差分信号传输方式可以有效地抵消噪声和干扰，提供更可靠的数据传输。
2. 电气特性RS-422协议定义了以下电气特性：-差分信号：使用两个相互互补的信号线进行数据传输，其中一个线路为正向信号，另一个线路为反向信号。
-信号电平：逻辑高电平为正电压（通常为+5V至+15V），逻辑低电平为负电压（通常为-5V至-15V）。
-驱动能力：RS-422接口具有较高的驱动能力，可以驱动较长的传输线路和多个接收器。
-带宽：RS-422支持高速数据传输，通常可以达到10Mbps以上的速率。
3. 信号传输规范RS-422协议定义了以下信号传输规范：-数据格式：RS-422支持全双工通信，可以同时发送和接收数据。
-帧结构：数据以字节为单位进行传输，每个字节包含一个起始位、8个数据位、可选的奇偶校验位和一个或多个停止位。
-传输距离：RS-422可以支持较长的传输距离，通常可以达到1200米以上，具体距离取决于传输速率和电缆质量。
-线路配置：RS-422使用平衡传输线路，其中正向信号和反向信号线路的阻抗相等，以提供更好的信号质量。
4. 通信参数RS-422协议定义了以下通信参数：-传输速率：RS-422支持多种传输速率，通常可以达到10Mbps 以上的速率。
-数据位数：RS-422支持8位数据位的传输，可以传输ASCII码字符和二进制数据。

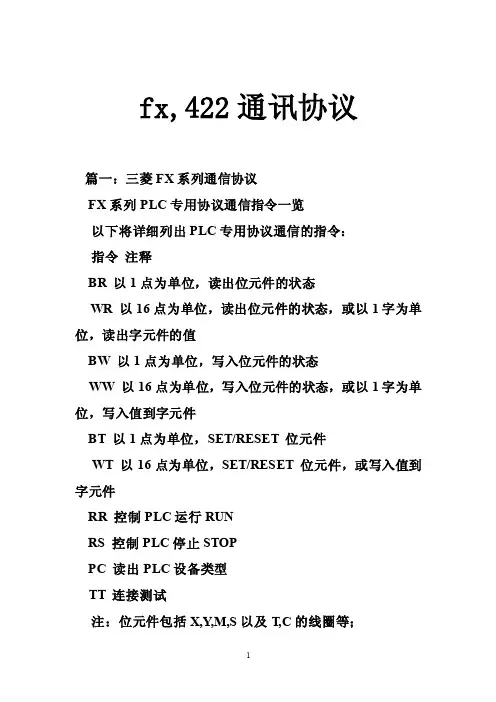

fx,422通讯协议篇一：三菱FX系列通信协议FX系列PLC专用协议通信指令一览以下将详细列出PLC专用协议通信的指令：指令注释BR 以1点为单位，读出位元件的状态WR 以16点为单位，读出位元件的状态，或以1字为单位，读出字元件的值BW 以1点为单位，写入位元件的状态WW 以16点为单位，写入位元件的状态，或以1字为单位，写入值到字元件BT 以1点为单位，SET/RESET 位元件WT 以16点为单位，SET/RESET 位元件，或写入值到字元件RR 控制PLC运行RUNRS 控制PLC停止STOPPC 读出PLC设备类型TT 连接测试注：位元件包括X,Y,M,S以及T,C的线圈等；字元件包括D,T,C,KnX,KnY,KnM等。
三菱FX系列PLC编程口通信协议总览该协议实际上适用于PLC编程端口以及FX-232AW 模块的通信。
通讯格式：命令命令码目标设备DEVICE READ CMD 0 X,Y,M,S,T,C,DDEVICE WRITE CMD 1 X,Y,M,S,T,C,DFORCE ON CMD 7 X,Y,M,S,T,CFORCE OFF CMD 8 X,Y,M,S,T,C传输格式: RS232C波特率: 9600bps奇偶: even校验: 累加方式（和校验）字符: ASCII16进制代码：ENQ 05H 请求ACK 06H PLC正确响应NAK 15H PLC错误响应STX 02H 报文开始ETX 03H 报文结束帧格式：STX CMD DAT A ...... DATA ETX SUM(upper) SUM(lower)例子：STX ,CMD ,ADDRESS, BYTES, ETX, SUM02H, 30H, 31H,30H,46H,36H, 30H,34H, 03H, 37H,34HSUM=CMD+......+ETX；30h+31h+30h+46h+36h+30h+34h+03h=74h;累加和超过两位取低两位1、DEVICE READ（读出软设备状态值）计算机向PLC发送：始命令首地址位数终和校验STX CMD GROUP ADDRESS BYTES ETX SUM例子：从D123开始读取4个字节数据02h 30h 31h,30h,46h,36h 30h,34h 03h 37h,34h地址算法:address=address*2+1000h再转换成ASCII31h,30h,46h,36hPLC返回STX 1ST DATA 2ND DATA ..... LAST DATA ETX SUM 注：最多可以读取64个字节的数据例子：从指定的存储器单元读到3584这个数据02h 33h 35h 38h 34h 03h 44h,36h2、DEVICE WRITE（向PLC软设备写入值）始命令首地址位数数据终和校验STX CMD GROUP ADDRESS BYTES 1ST DATA 2ND DATA ...... LAST DATA ETX SUM例子：向D123开始的两个存储器中写入1234,ABCD 02h 31h 31h,30h,46h,36h 30h,34h 33h,34h,31h,32h,43h,44h,41h,42h 03h 34h,39hPLC返回ACK (06H) 接受正确NAK (15H) 接受错误3、位设备强制置位/复位FORCE ON置位始命令地址终和校验STX CMD ADDRESS ETX SUM02h 37h address 03h sumFORCE OFF复位始命令地址终和校验STX CMD ADDRESS ETX SUM02h 38h address 03h sumPLC返回ACK(06H) 接受正确NAK(15H) 接受错误设备强制中的地址公式:Address=Address/8+100h说明：1.帧中的BYTES表示需要读取或者写入的字节数。

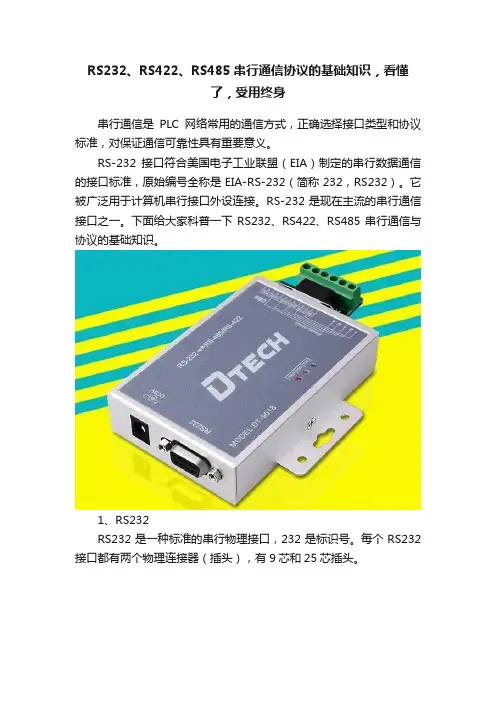

RS232、RS422、RS485串行通信协议的基础知识，看懂了，受用终身串行通信是PLC网络常用的通信方式，正确选择接口类型和协议标准，对保证通信可靠性具有重要意义。
RS-232接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。
它被广泛用于计算机串行接口外设连接。
RS-232是现在主流的串行通信接口之一。
下面给大家科普一下RS232、RS422、RS485串行通信与协议的基础知识。
1、RS232RS232是一种标准的串行物理接口，232是标识号。
每个RS232接口都有两个物理连接器（插头），有9芯和25芯插头。
其中九针插头使用较为常见，引脚功能主要是：引脚2代表RXD，引脚3代表TXD，引脚5代表GND。
RS232是半双工通讯方式，由于干扰、导线电阻等原因，通讯距离不远，低速时几十米是可以的，实际应用中一般在15米以内。
串口的引脚定义要分清，详细请看下图：2、RS485RS485最大的通讯距离为1200米，最大传输速率为10M/S。
传输速率与传输距离成反比，最大传输距离只能以100 kb/s的传输速率达到。
如果需要传输更长的距离，则需要增加RS485中继器。
RS485支持多达32个节点。
在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则必须采用阻抗匹配（一般为120Ω）的RS485专用电缆（STP-120Ω（for RS485 & CAN）one pair 18 AWG），而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。
RS485接口不仅可以方便地实现两点之间数据传输，而且可以方便地用于多站之间的互联。
3、RS422和RS485接口标准电气接口电路使用平衡驱动差分接收电路以不同方式接收和发送信号，从而减少干扰。

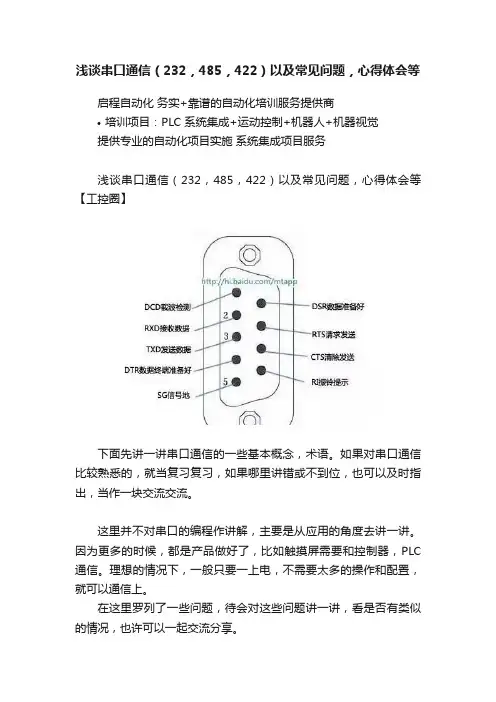

浅谈串口通信（232，485，422）以及常见问题，心得体会等启程自动化务实+靠谱的自动化培训服务提供商•培训项目：PLC 系统集成+运动控制+机器人+机器视觉提供专业的自动化项目实施系统集成项目服务浅谈串口通信（232，485，422）以及常见问题，心得体会等【工控圈】下面先讲一讲串口通信的一些基本概念，术语。
如果对串口通信比较熟悉的，就当复习复习，如果哪里讲错或不到位，也可以及时指出，当作一块交流交流。
这里并不对串口的编程作讲解，主要是从应用的角度去讲一讲。
因为更多的时候，都是产品做好了，比如触摸屏需要和控制器，PLC 通信。
理想的情况下，一般只要一上电，不需要太多的操作和配置，就可以通信上。
在这里罗列了一些问题，待会对这些问题讲一讲，看是否有类似的情况，也许可以一起交流分享。
1 电脑使用USB转串口可以和设备通信上，换成屏与设备就通信不上了。
2 这A家的屏可以和设备通信，换成B家的屏就通信不上了。
3 以前不接地线可以通信，换个设备为什么需要接地线了。
4 一个设备是232，另一个设备是422，没有转换设备，怎么办。
（232与422互转的简单方法）5 用232通信没问题，用485通信没问题，使用232转485之后就通信不稳定。
6 485单独接每个设备都通信正常，多个从站接一块通信就不稳定。
7 要想实现两个屏或两个主站通过485访问modbus设备，有什么好的办法。
8 针对串口通信的弱点，在使用上应该要注意哪些地方。
当然有可能实际遇到的还不只是这些问题，可能还有一些意想不到的问题，如果你还遇到过什么奇葩奇怪的问题，也可以留言，一块交流探讨，一定会知无不言，言而无尽。
要回答和解决以上这些问题，还需要先了解一下什么是串口通信，232，485，422等。
什么是串口通信常见的串口通信一般是指异步串行通信。
这里就要说一下同步和异步的区别了。
算了，还是先讲一下串行通信的概念。
那么，与串行通信相对的是什么呢。

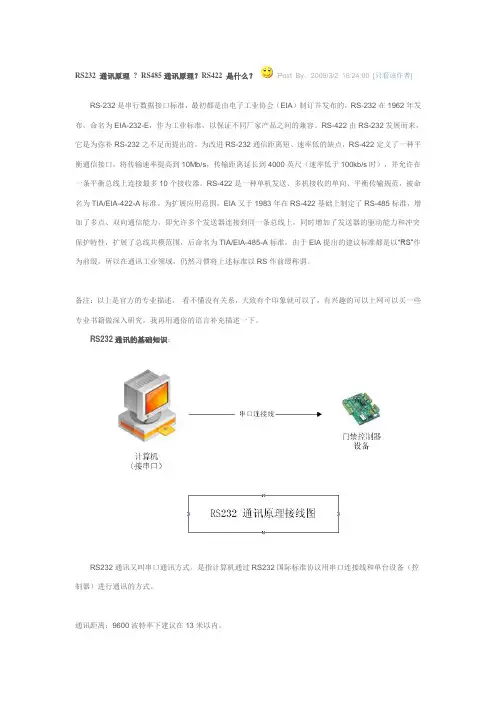

RS232 通讯原理? RS485通讯原理？RS422 是什么？Post By：2009/3/2 16:24:00 [只看该作者] RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 19200 384 00等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
备注：一般台式机会自带1-2个串口插座（公头（9针插头上带针的俗称公头，带针孔的俗称母头）），现在的笔记本一般不带串口插座，可以购买USB串口转换器，具体请参考怎样使用USB串口转换器？公头接线端子排序图母头接线端子排序图一般只用 2 3 5 号三根线。
RS422接口定义RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A 标准。
由于EIA提出的建议标准都是以“ RS作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS422接口标准全称是平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
即一个主设备(Master)，其余为从设备(Salve)，从设备之间不能通信，所以RS422接口支持点对多的双向通信。
接收器输入阻抗为4k,故发端最大负载能力是10X 4k+100Q(终接电阻)。
RS422接口四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式(XON/XOFF握手)或硬件方式(一对单独的双绞线)。
RS422接口的最大传输距离为4000英尺(约1219米)，最大传输速率为10Mb/s。
其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。
只有在很短的距离下才能获得最高速率传输。
一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。
RS422接口需要终接电阻，要求其阻值约等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
终接电阻接在传输电缆的最远端。
先我们了解一下RS485/RS422针脚定义：1•英式标识为TDA(-) 、TDB(+) 、RDA(-)、RDB(+)、GND2•美式标识为Y、Z、A、B、GND3•中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GNDrs485两线一般定义为："A, B"或”Date+,Date-”即常说的：” 485+, 485 —rs485四线一般定义为:Y, Z,A, B,”计算机侧 RS422串行通信接口的插口是 25针公插:1920设备侧RS-422串行接口插头是 25针母插:rs422接口定义Pin Name DirDescription1GND Shield Grou nd 2SRI Signal Rate In dicator 3n/c - Spare 4SD Send Data具体还要根据厂家的使用信号针脚而定，有的使用了 RTS 或DTR 等针脚的485信号135 ST Send Timi ng6 RD Receive Data7 RTS Request To Send8 RR Receiver Ready9CTS r Clear To Send 110 LL Local Loopback11 DM Data Modem12 TR Term inal Ready13 RR Receiver Ready14 RL Remote Loopback15 IC Incoming Call16 SF/SR Select Freque ncy/Select Rate17 TT Terminal Timing18 TM Test Mode19 GND Grou nd20 RC Receive Twister-Pair Com mon21 GND Spare Twister-Pair Retur n22 /SD Send Data TPR23 GND Send Timi ng TPR24 GND Receive Timi ng TPR25 /RS Request To Send TPR26 /RT Receive Timi ng TPR27 /CS Clear To Send TPR28 IS Term inal In Service29 /DM Data Mode TPR。

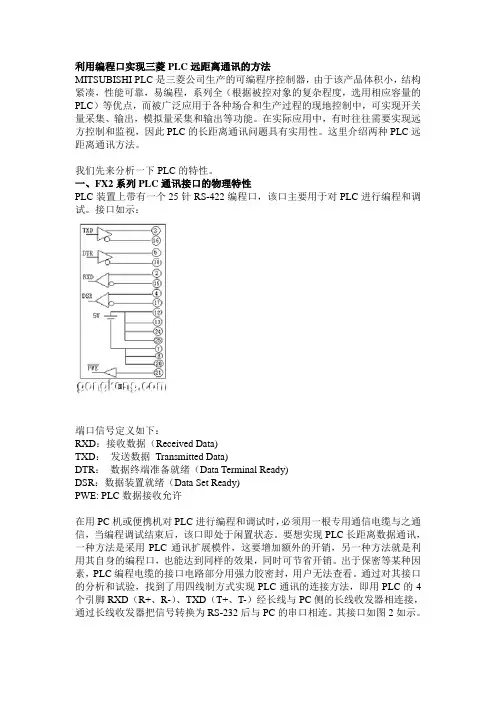

利用编程口实现三菱PLC远距离通讯的方法MITSUBISHI PLC是三菱公司生产的可编程序控制器，由于该产品体积小，结构紧凑，性能可靠，易编程，系列全（根据被控对象的复杂程度，选用相应容量的PLC）等优点，而被广泛应用于各种场合和生产过程的现地控制中，可实现开关量采集、输出，模拟量采集和输出等功能。
在实际应用中，有时往往需要实现远方控制和监视，因此PLC的长距离通讯问题具有实用性。
这里介绍两种PLC远距离通讯方法。
我们先来分析一下PLC的特性。
一、FX2系列PLC通讯接口的物理特性PLC装置上带有一个25针RS-422编程口，该口主要用于对PLC进行编程和调试。
接口如示：端口信号定义如下：RXD：接收数据（Received Data)TXD：发送数据Transmitted Data)DTR：数据终端准备就绪（Data Terminal Ready)DSR：数据装置就绪（Data Set Ready)PWE: PLC数据接收允许在用PC机或便携机对PLC进行编程和调试时，必须用一根专用通信电缆与之通信，当编程调试结束后，该口即处于闲置状态。
要想实现PLC长距离数据通讯，一种方法是采用PLC通讯扩展模件，这要增加额外的开销，另一种方法就是利用其自身的编程口，也能达到同样的效果，同时可节省开销。
出于保密等某种因素，PLC编程电缆的接口电路部分用强力胶密封，用户无法查看。
通过对其接口的分析和试验，找到了用四线制方式实现PLC通讯的连接方法，即用PLC的4个引脚RXD（R+、R-）、TXD（T+、T-）经长线与PC侧的长线收发器相连接，通过长线收发器把信号转换为RS-232后与PC的串口相连。
其接口如图2如示。
应当指出的是为了使PLC始终处于“数据装置就绪”状态，我们人为将4脚和7脚短接，同样为了使PLC能接受主机的命令，也将21脚和20脚短接。
在实际应用中，PC机通常要与若干个PLC通讯，单个串口是实现不了的，此时需扩展端口来实现。
RS-422接口引脚定义
RS-422接口是一种高速低容错性的串行通讯接口，它是RS-232接口的升级版本，对出厂设备之间提供了高速连接，常用在电脑设备之间的连接。
RS-422接口主要由9个引脚组成，分别是：
1、A型接口：A编号引脚定义为发送端的逻辑高电平，也就是上拉电阻，可接受 -7V ~12V 的电压范围，接受此范围之外的电压则会减弱或者失效。
3、C型接口：C编号的引脚定义为发送端的信号管脚，可以接受1V左右的低电平信号，如果输入的电压超过这个范围则会导致发送信号失败。
5、E(+)型接口：E(+)编号的引脚定义为电源供给引脚，只能供给一极性（正电压）
的电源，通常的范围为7V~12V，并且分辨率要求很高。
总之，RS-422接口的9个引脚的定义如下：A(Tx+): 发送端的逻辑高电平； B(Tx-): 发送端的逻辑低电平； C(TxD): 发送端的信号管脚； D(RxD): 接收端的信号管脚；
E(+): 电源供给引脚； F(-): 电源回路； G(RTS): 控制信号引脚； H(CTS): 控制信号
管脚； T(Rx+): 接收端的接受测定信号引脚。
