三菱触摸屏(人机界面)常见问题解析(一)

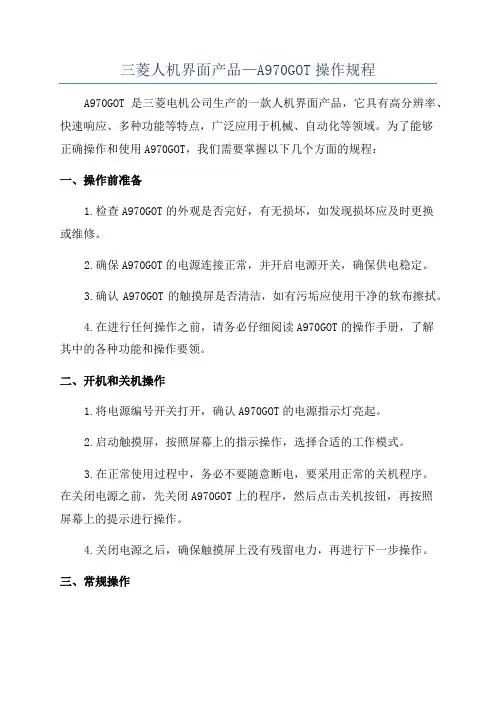

三菱人机界面产品—A970GOT操作规程A970GOT是三菱电机公司生产的一款人机界面产品，它具有高分辨率、快速响应、多种功能等特点，广泛应用于机械、自动化等领域。

为了能够正确操作和使用A970GOT，我们需要掌握以下几个方面的规程：一、操作前准备1.检查A970GOT的外观是否完好，有无损坏，如发现损坏应及时更换或维修。

2.确保A970GOT的电源连接正常，并开启电源开关，确保供电稳定。

3.确认A970GOT的触摸屏是否清洁，如有污垢应使用干净的软布擦拭。

4.在进行任何操作之前，请务必仔细阅读A970GOT的操作手册，了解其中的各种功能和操作要领。

二、开机和关机操作1.将电源编号开关打开，确认A970GOT的电源指示灯亮起。

2.启动触摸屏，按照屏幕上的指示操作，选择合适的工作模式。

3.在正常使用过程中，务必不要随意断电，要采用正常的关机程序。

在关闭电源之前，先关闭A970GOT上的程序，然后点击关机按钮，再按照屏幕上的提示进行操作。

4.关闭电源之后，确保触摸屏上没有残留电力，再进行下一步操作。

三、常规操作1.启动A970GOT后，会出现主界面，主界面上通常会显示一些常用的操作按钮和功能。

2.A970GOT支持触摸操作，在触摸屏上轻触或拖动可以选择功能、打开页面或进行参数设置等操作。

3.根据需要，使用A970GOT上的按钮进行开关、输入、输出等操作。

4.A970GOT支持多任务操作，可以同时运行多个程序，通过主界面上的切换按钮进行切换。

5.在进行修改设置时，务必参照A970GOT的操作手册，按照操作步骤进行操作，避免误操作引发错误。

四、故障处理1.在使用A970GOT过程中，如果出现故障，首先要确认是否是因为操作不当引起的。

3.在等待维修人员到达之前，可以根据A970GOT操作手册中的故障处理指南，自行查找故障原因。

5.如果是A970GOT本身的故障，需要提供详细的故障描述和现象，以便维修人员尽快采取措施解决。

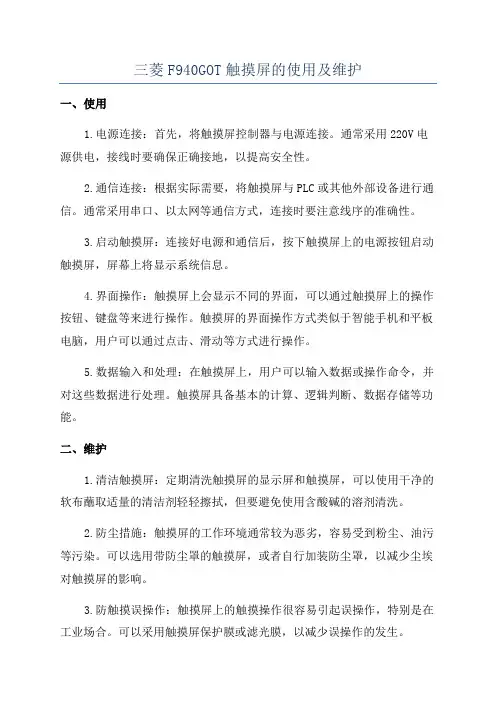

三菱F940GOT触摸屏的使用及维护一、使用1.电源连接：首先，将触摸屏控制器与电源连接。

通常采用220V电源供电，接线时要确保正确接地，以提高安全性。

2.通信连接：根据实际需要，将触摸屏与PLC或其他外部设备进行通信。

通常采用串口、以太网等通信方式，连接时要注意线序的准确性。

3.启动触摸屏：连接好电源和通信后，按下触摸屏上的电源按钮启动触摸屏，屏幕上将显示系统信息。

4.界面操作：触摸屏上会显示不同的界面，可以通过触摸屏上的操作按钮、键盘等来进行操作。

触摸屏的界面操作方式类似于智能手机和平板电脑，用户可以通过点击、滑动等方式进行操作。

5.数据输入和处理：在触摸屏上，用户可以输入数据或操作命令，并对这些数据进行处理。

触摸屏具备基本的计算、逻辑判断、数据存储等功能。

二、维护1.清洁触摸屏：定期清洗触摸屏的显示屏和触摸屏，可以使用干净的软布蘸取适量的清洁剂轻轻擦拭，但要避免使用含酸碱的溶剂清洗。

2.防尘措施：触摸屏的工作环境通常较为恶劣，容易受到粉尘、油污等污染。

可以选用带防尘罩的触摸屏，或者自行加装防尘罩，以减少尘埃对触摸屏的影响。

3.防触摸误操作：触摸屏上的触摸操作很容易引起误操作，特别是在工业场合。

可以采用触摸屏保护膜或滤光膜，以减少误操作的发生。

4.定期检查：定期检查触摸屏的连接状态，确保连接稳定可靠。

同时，对触摸屏上的各部分进行检查，如按键、触摸屏灯光等，发现问题及时修复或更换。

5.温度控制：触摸屏对温度较为敏感，应避免长时间在高温或低温环境中工作。

建议在0-45摄氏度的环境中使用触摸屏，同时要保持良好的通风条件。

三、故障排除1.显示屏无法正常显示：检查电源连接、通信连接是否正常，确保供电和通信正常。

如果是显示屏本身问题，可能需要更换显示屏。

3.通信中断：检查通信连接是否松动，确认通信线路是否正常。

如果通信线路正常，可能是PLC或其他外设故障，需进一步排查。

4.部分按键失灵：检查按键是否松动或受损，尝试清洁按键。

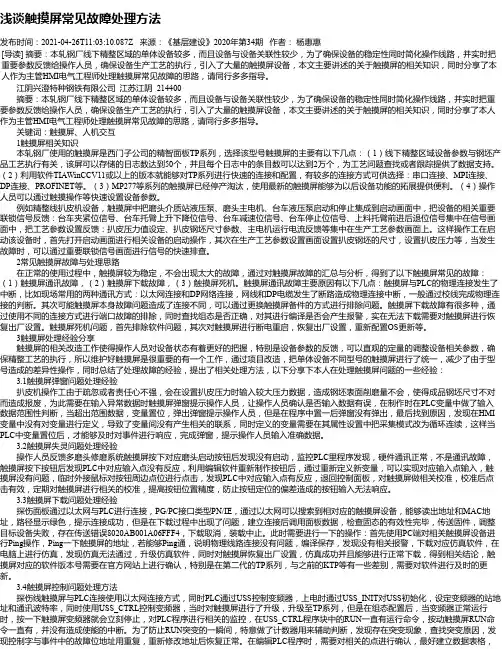

浅谈触摸屏常见故障处理方法发布时间：2021-04-26T11:03:10.087Z 来源：《基层建设》2020年第34期作者：杨惠惠[导读] 摘要：本轧钢厂线下精整区域的单体设备较多，而且设备与设备关联性较少，为了确保设备的稳定性同时简化操作线路，并实时把重要参数反馈给操作人员，确保设备生产工艺的执行，引入了大量的触摸屏设备，本文主要讲述的关于触摸屏的相关知识，同时分享了本人作为主管HMI电气工程师处理触摸屏常见故障的思路，请同行多多指导。

江阴兴澄特种钢铁有限公司江苏江阴 214400摘要：本轧钢厂线下精整区域的单体设备较多，而且设备与设备关联性较少，为了确保设备的稳定性同时简化操作线路，并实时把重要参数反馈给操作人员，确保设备生产工艺的执行，引入了大量的触摸屏设备，本文主要讲述的关于触摸屏的相关知识，同时分享了本人作为主管HMI电气工程师处理触摸屏常见故障的思路，请同行多多指导。

关键词：触摸屏、人机交互1触摸屏相关知识本轧钢厂使用的触摸屏是西门子公司的精智面板TP系列，选择该型号触摸屏的主要有以下几点：（1）线下精整区域设备参数与钢坯产品工艺执行有关，该屏可以存储的日志数达到50个，并且每个日志中的条目数可以达到2万个，为工艺问题查找或者跟踪提供了数据支持。

（2）利用软件TIAWinCCV11或以上的版本就能够对TP系列进行快速的连接和配置，有较多的连接方式可供选择：串口连接、MPI连接、DP连接、PROFINET等。

（3）MP277等系列的触摸屏已经停产淘汰，使用最新的触摸屏能够为以后设备功能的拓展提供便利。

（4）操作人员可以通过触摸操作等快速设置设备参数。

例如精整线扒皮机设备，触摸屏中把磨头介质站液压泵、磨头主电机、台车液压泵启动和停止集成到启动画面中，把设备的相关重要联锁信号反馈：台车夹紧位信号、台车托臂上升下降位信号、台车减速位信号、台车停止位信号、上料托臂前进后退位信号集中在信号画面中，把工艺参数设置反馈：扒皮压力值设定、扒皮钢坯尺寸参数、主电机运行电流反馈等集中在生产工艺参数画面上。

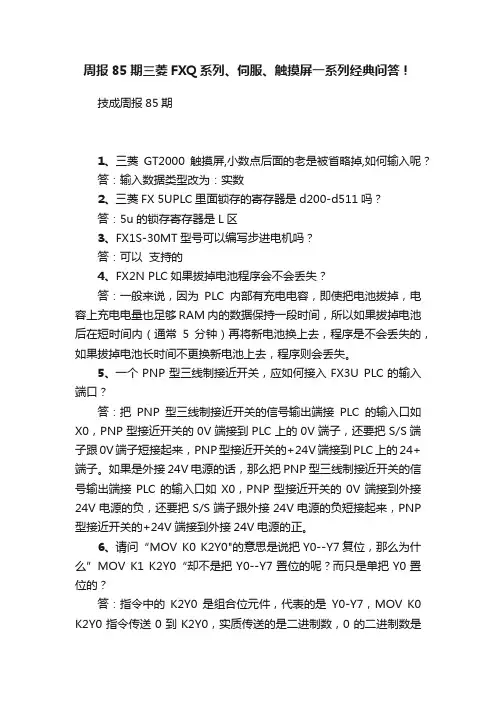

周报85期三菱FXQ系列、伺服、触摸屏一系列经典问答！技成周报85期1、三菱GT2000触摸屏,小数点后面的老是被省略掉,如何输入呢？答：输入数据类型改为：实数2、三菱FX 5UPLC里面锁存的寄存器是d200-d511吗？答：5u的锁存寄存器是L区3、FX1S-30MT型号可以编写步进电机吗？答：可以支持的4、FX2N PLC如果拔掉电池程序会不会丢失？答：一般来说，因为PLC内部有充电电容，即使把电池拔掉，电容上充电电量也足够RAM内的数据保持一段时间，所以如果拔掉电池后在短时间内（通常5分钟）再将新电池换上去，程序是不会丢失的，如果拔掉电池长时间不更换新电池上去，程序则会丢失。

5、一个PNP型三线制接近开关，应如何接入FX3U PLC的输入端口？答：把PNP型三线制接近开关的信号输出端接PLC的输入口如X0，PNP型接近开关的0V端接到PLC上的0V端子，还要把S/S端子跟0V端子短接起来，PNP型接近开关的+24V端接到PLC上的24+端子。

如果是外接24V电源的话，那么把PNP型三线制接近开关的信号输出端接PLC的输入口如X0，PNP型接近开关的0V端接到外接24V电源的负，还要把S/S端子跟外接24V电源的负短接起来，PNP 型接近开关的+24V端接到外接24V电源的正。

6、请问“MOV K0 K2Y0"的意思是说把Y0--Y7复位，那么为什么”MOV K1 K2Y0“却不是把Y0--Y7置位的呢？而只是单把Y0置位的？答：指令中的K2Y0是组合位元件，代表的是Y0-Y7，MOV K0 K2Y0指令传送0到K2Y0，实质传送的是二进制数，0的二进制数是B 0000 0000，所以是将Y0-Y7复位，MOV K1 K2Y0指令传送1到K2Y0，1的二进制数是B 0000 0001，所以是对Y0置位为1，而不是把Y0-Y7都置位。

7、在梯形图中输入T1K20，显示软元件设置不正确是如何解决？答：在梯形图中输入T1K20，显示软元件设置不正确，是因为T1和K20中间没有空格，空格多少没有规定，但至少要空1格。

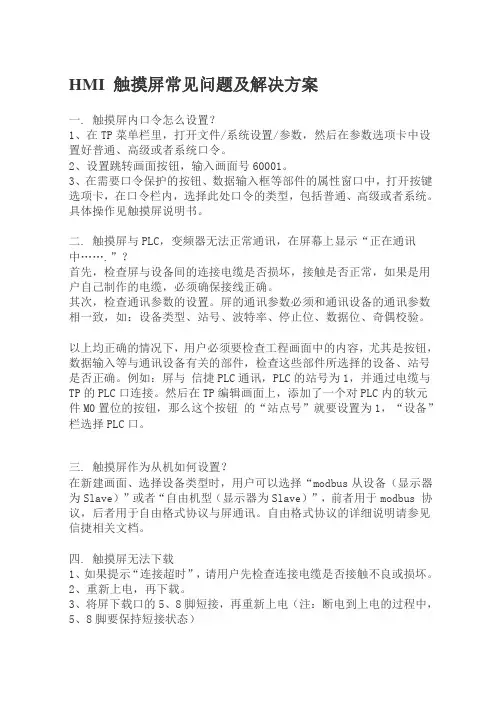

HMI 触摸屏常见问题及解决方案一. 触摸屏内口令怎么设置？1、在TP菜单栏里，打开文件/系统设置/参数，然后在参数选项卡中设置好普通、高级或者系统口令。

2、设置跳转画面按钮，输入画面号60001。

3、在需要口令保护的按钮、数据输入框等部件的属性窗口中，打开按键选项卡，在口令栏内，选择此处口令的类型，包括普通、高级或者系统。

具体操作见触摸屏说明书。

二. 触摸屏与PLC，变频器无法正常通讯，在屏幕上显示“正在通讯中…….”？首先，检查屏与设备间的连接电缆是否损坏，接触是否正常，如果是用户自己制作的电缆，必须确保接线正确。

其次，检查通讯参数的设置。

屏的通讯参数必须和通讯设备的通讯参数相一致，如：设备类型、站号、波特率、停止位、数据位、奇偶校验。

以上均正确的情况下，用户必须要检查工程画面中的内容，尤其是按钮，数据输入等与通讯设备有关的部件，检查这些部件所选择的设备、站号是否正确。

例如：屏与信捷PLC通讯，PLC的站号为1，并通过电缆与TP的PLC口连接。

然后在TP编辑画面上，添加了一个对PLC内的软元件M0置位的按钮，那么这个按钮的“站点号”就要设置为1，“设备”栏选择PLC口。

三. 触摸屏作为从机如何设置？在新建画面、选择设备类型时，用户可以选择“modbus从设备（显示器为Slave）”或者“自由机型（显示器为Slave）”，前者用于modbus 协议，后者用于自由格式协议与屏通讯。

自由格式协议的详细说明请参见信捷相关文档。

四. 触摸屏无法下载1、如果提示“连接超时”，请用户先检查连接电缆是否接触不良或损坏。

2、重新上电，再下载。

3、将屏下载口的5、8脚短接，再重新上电（注：断电到上电的过程中，5、8脚要保持短接状态）五. 触摸屏画面设置正确了，离线模拟为什么不行？以下情况无法使用模拟功能：1、选择的通讯设备不是信捷XC。

2、屏的类型属于OP系列。

3、工程中含有打印画面。

说明：如果排除以上可能，模拟仍然无法实现，但下载到屏中正常，请以屏为准。

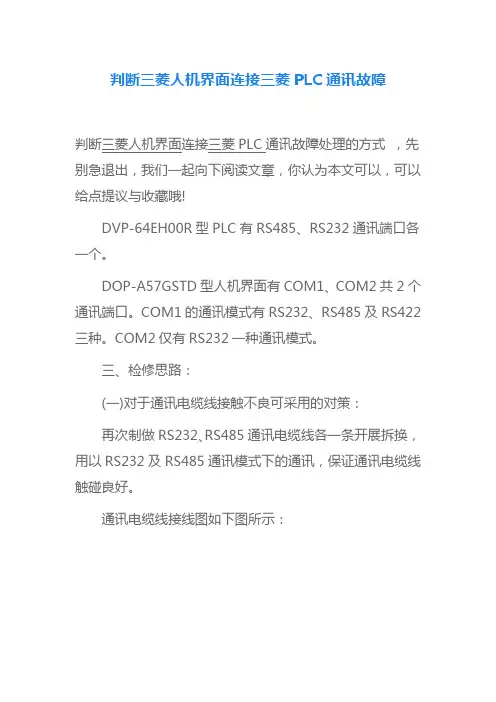

判断三菱人机界面连接三菱PLC通讯故障判断三菱人机界面连接三菱PLC通讯故障处理的方式，先别急退出，我们一起向下阅读文章，你认为本文可以，可以给点提议与收藏哦!DVP-64EH00R型PLC有RS485、RS232通讯端口各一个。

DOP-A57GSTD型人机界面有COM1、COM2共2个通讯端口。

COM1的通讯模式有RS232、RS485及RS422三种。

COM2仅有RS232一种通讯模式。

三、检修思路：(一)对于通讯电缆线接触不良可采用的对策：再次制做RS232、RS485通讯电缆线各一条开展拆换，用以RS232及RS485通讯模式下的通讯，保证通讯电缆线触碰良好。

通讯电缆线接线图如下图所示：(二)对于通讯端口接触不良可采用的对策：各自选用：PLC的RS485通讯端口与人机界面COM1端口在RS485通讯模式下开展通讯;PLC的COM1通讯端口与人机界面的COM1端口在RS232通讯模式下开展通讯;PLC的COM2通讯端口与人机界面的COM1端口在RS232通讯模式下开展通讯。

根据不一样的通讯端口通讯评测，明确故障通讯端口。

1、用RS485通讯电缆线，将PLC的RS485通讯接口与人机界面COM2接口开展连接。

人机界面COM2通讯模式设定为RS485。

若故障依然，将会造成故障的缘故为：PLC的RS485接口有故障。

2、用RS232通讯电缆线，将PLC的RS232通讯接口与人机界面COM2接口开展连接。

人机界面COM2通讯模式设定为RS232。

若故障依然，将会造成故障的缘故为：人机界面的COM2接口有故障。

(3)用RS232通讯电缆线，将PLC的RS232通讯接口与人机界面的COM1接口开展连接。

人机界面COM1通讯模式设定为RS232。

若故障依然，将会造成故障的缘故为：PLC內部寄存器：D14、D34、D200、M0信息错误，需载入PLC程序开展查验。

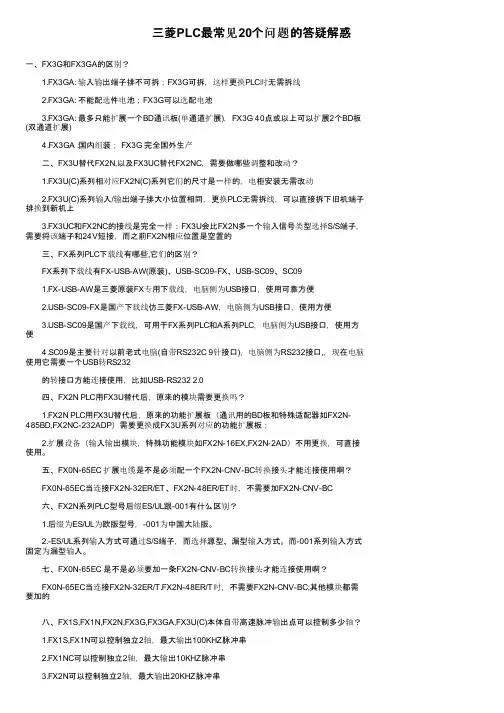

三菱PLC最常见20个问题的答疑解惑一、FX3G和FX3GA的区别？ 1.FX3GA: 输入输出端子排不可拆；FX3G可拆，这样更换PLC时无需拆线 2.FX3GA: 不能配选件电池；FX3G可以选配电池 3.FX3GA: 最多只能扩展一个BD通讯板(单通道扩展)，FX3G 40点或以上可以扩展2个BD板(双通道扩展) 4.FX3GA :国内组装； FX3G 完全国外生产 二、FX3U替代FX2N,以及FX3UC替代FX2NC，需要做哪些调整和改动？ 1.FX3U(C)系列相对应FX2N(C)系列它们的尺寸是一样的，电柜安装无需改动 2.FX3U(C)系列输入/输出端子排大小位置相同，更换PLC无需拆线，可以直接拆下旧机端子排换到新机上 3.FX3UC和FX2NC的接线是完全一样；FX3U会比FX2N多一个输入信号类型选择S/S端子，需要将该端子和24V短接，而之前FX2N相应位置是空置的 三、FX系列PLC下载线有哪些,它们的区别？ FX系列下载线有FX-USB-AW(原装)、USB-SC09-FX、USB-SC09、SC09 1.FX-USB-AW是三菱原装FX专用下载线，电脑侧为USB接口，使用可靠方便 B-SC09-FX是国产下载线仿三菱FX-USB-AW，电脑侧为USB接口，使用方便 B-SC09是国产下载线，可用于FX系列PLC和A系列PLC，电脑侧为USB接口，使用方便 4.SC09是主要针对以前老式电脑(自带RS232C 9针接口)，电脑侧为RS232接口,，现在电脑使用它需要一个USB转RS232 的转接口方能连接使用，比如USB-RS232 2.0 四、FX2N PLC用FX3U替代后，原来的模块需要更换吗？ 1.FX2N PLC用FX3U替代后，原来的功能扩展板（通讯用的BD板和特殊适配器如FX2N-485BD,FX2NC-232ADP）需要更换成FX3U系列对应的功能扩展板； 2.扩展设备（输入输出模块，特殊功能模块如FX2N-16EX,FX2N-2AD）不用更换，可直接使用。

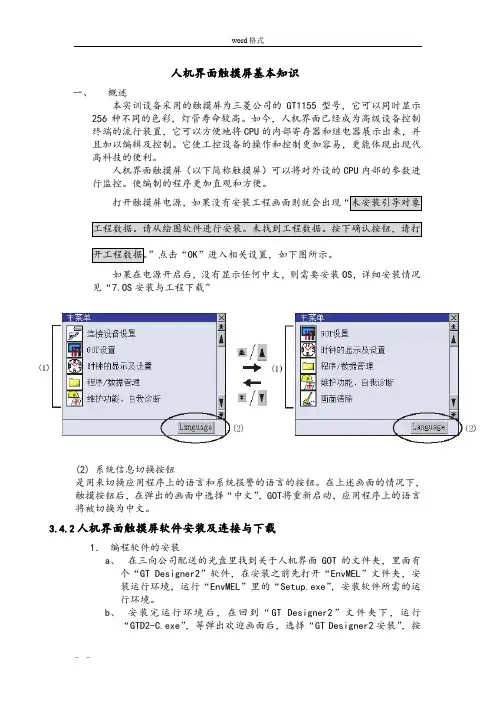

人机界面触摸屏基本知识一、概述本实训设备采用的触摸屏为三菱公司的GT1155型号，它可以同时显示256种不同的色彩，灯管寿命较高。

如今，人机界面已经成为高级设备控制终端的流行装置，它可以方便地将CPU的内部寄存器和继电器展示出来，并且加以编辑及控制。

它使工控设备的操作和控制更加容易，更能体现出现代高科技的便利。

人机界面触摸屏（以下简称触摸屏）可以将对外设的CPU内部的参数进行监控。

使编制的程序更加直观和方便。

打开触摸屏电源，如果没有安装工程画面则就会出现“未安装引导对象工程数据。

请从绘图软件进行安装。

未找到工程数据。

按下确认按钮，请打开工程数据。

”点击“OK”进入相关设置，如下图所示。

如果在电源开启后，没有显示任何中文，则需要安装OS，详细安装情况见“7.OS安装与工程下载”(1) 主菜单显示应用程序中可以设置的菜单项。

触摸各菜单项目后，就会显示出该设置画面或者下一个选择项目画面。

(2) 系统信息切换按钮是用来切换应用程序上的语言和系统报警的语言的按钮。

在上述画面的情况下，触摸按钮后，在弹出的画面中选择“中文”，GOT将重新启动，应用程序上的语言将被切换为中文。

3.4.2人机界面触摸屏软件安装及连接与下载1．编程软件的安装a、在三向公司配送的光盘里找到关于人机界面GOT的文件夹，里面有个“GT Designer2”软件，在安装之前先打开“EnvMEL”文件夹，安装运行环境，运行“EnvMEL”里的“Setup.exe”，安装软件所需的运行环境。

b、安装完运行环境后，在回到“GT Designer2”文件夹下，运行“GTD2-C.exe”，等弹出欢迎画面后，选择“GT Designer2安装”，按照提示将软件安装完毕，先安装再运行2．编程软件的使用简介本实训设备配置的是“GT Designer2”，利用它可以随心所欲地编制触摸屏的控制画面。

参考画面的实例是用“GT Designer2”编制。

先从产品配送的光盘里找到“人机界面”的内容，然后安装“GT Designer2”软件。

触摸不灵，一般是液晶显示和玻璃对应的按钮等位置偏移造成的，也有是触摸玻璃老化造成，前者可以根据人机界面厂家提供的“校正中心点”功能重新校正就可以了，后者需要更换触摸玻璃，也有一些是接触不良造成的，清洗一下就可以解决问题，接下来就为大家详细的讲解一下，希望对大家有所帮助。

1、通讯故障，下位机通讯程序没有设定对、人机界面系统地址没有正确、通讯口烧毁、通讯线路短线或者没有接对，接触不良等都会造成通讯故障；2、触摸玻璃，这是和人手接触较多的地方，也是容易出问题的表面层，一般这类型的故障是由于用户方人员比较粗鲁动作引起的，也有由于运输等不小心造成，结果一般都是破碎，偶尔也可能发生里边电阻等器件断裂，这种故障只有换触摸玻璃，因为各种厂家生产时候规范标准不同，所以往往更换的时候存在“开模”这样的过程，一旦开好了模，那么触摸屏维修是很简单的事情了，就是更换了。

3、显示的液晶没有显示或者显示不正常,这有同触摸玻璃类似的外力因素造成的损坏，但不太多，大多是液晶老化引起的，也是靠更换处理，同样存在不同厂家不同规格液晶不一样的问题，另外一种原因是液晶驱动损坏了造成的，这类问题就需要处理电路板了。

4、电路板故障，这类问题是比较棘手的，需要维修人员掌握一定的电路原理，有一定的动手能力，同时还要有一定的经验，触摸屏都是DSP等高度集成的芯片做控制核心，维修时候需要对照芯片厂家提供的电路图，一般是晶振、外围IC等故障。

以上就是我们总结的触摸屏维修的几个常见的故障以及处理方法！触摸屏现在不光在工业上普遍使用，就是我们平时的日常生活也随处可见，所以，掌握一些触摸屏维修的小常识也是有备无患的！杭州联凯机电工程有限公司成立于2011年，是一家专业从事工业自动化设备销售、维护及电气系统维修改造的高科技公司。

主要经营西门子（SIEMENS）ABB、施耐德（Schneider）等品牌的变频器、直流调速器、软启动器、PLC、触摸屏、数控系统、单片机、电路板等各种进口工业仪器设备，服务中心配备了百万备品备件以及完备的诊断检测仪器和软件诊断技术，拥有一支技术精湛、经验丰富的技术团队。

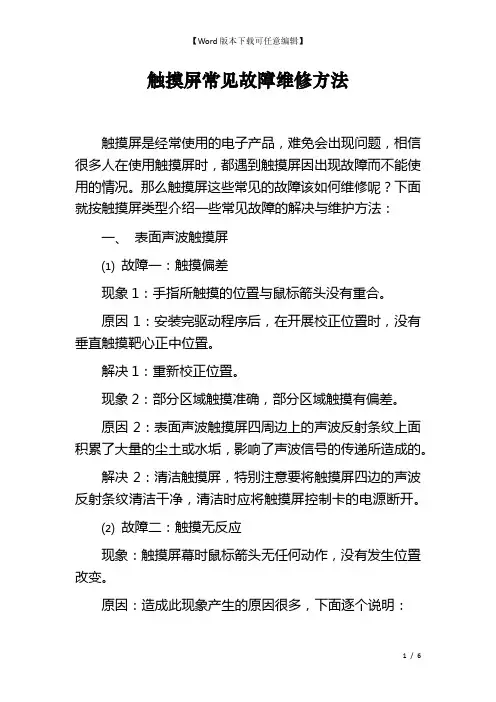

触摸屏常见故障维修方法触摸屏是经常使用的电子产品，难免会出现问题，相信很多人在使用触摸屏时，都遇到触摸屏因出现故障而不能使用的情况。

那么触摸屏这些常见的故障该如何维修呢？下面就按触摸屏类型介绍一些常见故障的解决与维护方法：一、表面声波触摸屏⑴故障一：触摸偏差现象1：手指所触摸的位置与鼠标箭头没有重合。

原因1：安装完驱动程序后，在开展校正位置时，没有垂直触摸靶心正中位置。

解决1：重新校正位置。

现象2：部分区域触摸准确，部分区域触摸有偏差。

原因2：表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢，影响了声波信号的传递所造成的。

解决2：清洁触摸屏，特别注意要将触摸屏四边的声波反射条纹清洁干净，清洁时应将触摸屏控制卡的电源断开。

⑵故障二：触摸无反应现象：触摸屏幕时鼠标箭头无任何动作，没有发生位置改变。

原因：造成此现象产生的原因很多，下面逐个说明：①表面声波触摸屏四周边上的声波反射条纹上面所积累的尘土或水垢非常严重，导致触摸屏无法工作；②触摸屏发生故障；③触摸屏控制卡发生故障；④触摸屏信号线发生故障；⑤计算机主机的串口发生故障；⑥计算机的操作系统发生故障；⑦触摸屏驱动程序安装错误。

解决方法：①观察触摸屏信号指示灯，该灯在正常情况下为有规律的闪烁，大约为每秒钟闪烁一次，当触摸屏幕时，信号灯为常亮，结束触摸后，信号灯恢复闪烁。

②如果信号灯在没有触摸时，仍然处于常亮状态，首先检查触摸屏是否需要清洁；其次检查硬件所连接的串口号与软件所设置的串口号是否相符，以及计算机主机的串口是否正常工作。

③运行驱动盘中的COMDUMP命令，该命令为DOS 下命令，运行时在COMDUMP后面加上空格及串口的代号1或2，并触摸屏幕，看是否有数据滚出。

有数据滚出则硬件连接正常，请检查软件的设置是否正确，是否与其他硬件设备发生冲突。

如没有数据滚出则硬件出现故障，具体故障点待定。

④运行驱动盘中的SAWDUMP命令，该命令为DOS下命令，运行程序时，该程序将寻问控制卡的类型、连接的端口号、传输速率，然后程序将从控制卡中读取相关数据。

怎样维修及解决触摸屏使用过程中的常见问题一、触摸屏为什么不能校准?1.如果您使用的是联想的主机，它里面预装mouseware软件与触摸屏驱动冲突,请删除此软件重新启动运行校准程序。

2.有可能是在主机启动装载触摸屏驱动程序之前，触摸屏控制卡接收到操作信号，请断电重新启动计算机并重新校准.3。

有可能是声波屏在使用一段时间后，屏四周的反射条纹上面被大量的灰尘覆盖，虽然有的区域能进行操作,但是不能进行校准，请用一块干的软布进行擦拭，然后断电重新启动计算机并重新校准。

触摸屏二、触摸屏为什么响应时间很长？1.有可能是触摸屏上粘有移动的水滴，触摸屏响应水滴的操作，请用一块干的软布进行擦拭。

2。

有可能是主机档次太低,时钟频率过低，请更换主机。

三、触摸屏没什么问题，但就是不能操作计算机?1．有可能是在主机启动装载触摸屏驱动程序之前，触摸屏控制卡接收到操作信号，请重新断电启动计算机.2．有可能是触摸屏驱动程序版本过低，请安装最新的驱动程序四、读卡器为什么总是吞卡？1。

有可能读卡器的转轴皮带老化，没有足够的力量吐卡，以至造成吞卡,请与我公司联系更换皮带。

2。

有可能读卡器内部接近式红外线开关被灰尘覆盖，请用清洗卡清洗。

五、读卡器为什么不读卡？1。

有可能是读卡器的读卡磁头太脏或者被磁化，请用清洗卡清洗或者消磁器消磁。

2。

有可能是读卡器的磁头位置没有到位，接触不到磁卡的磁道，请调节读卡器下面的调节螺丝.3。

有可能是读卡器没有被驱动,请检查软件设置.触摸屏六、表面声波屏与其他触摸屏相比，主要有哪些优势？1、光学性能最好。

清晰度和透光率最高，反光最少，无色彩失真，这是因为声波屏屏体为纯玻璃，不像电阻屏有多层复合膜；电容屏更是镀了一层膜在表面，透光性更差。

2、防刮擦、抗野蛮使用.声波屏表面即使划伤，只要不是很深，一样正常工作，电阻屏就没办法做到这一点，用刀片一划即坏.3、不怕电磁干忧，无漂移.声波是机械振动,不受电磁信号影响，不象电容屏，易受电场或磁场影响而产生漂移。

人机界面和PLC出现通讯故障该如何分析解决
第一：硬件原因。

人机界面问题，常说的人机界面无非两种类型，第一是常用的触摸屏，第二就是通过在PC机上安装组态软件。

对于触摸屏经常使用串口或者网口实现与PLC的通讯，当然也有无线的形式。

首先需要确认触摸屏的通讯接口是否完好，然后是检查触摸屏和PLC 之间的通讯线是否完好，可以使用替换法检查，下图中使用的RS485接口，需要检查线缆和接头问题，终端电阻。

这个图中使用的是MCGS的触摸屏，一般都是使用网口进行通讯，需要检查网线是否完好，可以使用测线仪测试。

如果使用的是PC作为人机界面，一般也是使用网口，那么需要检
查网线，以及PC的网口，网卡是否有问题。

第二，软件设置问题。

对于触摸屏软件，需要检查通讯参数是否正确。

如下图中MCGS触摸屏与三菱PLC的通讯参数设置，检查通讯端口，以及通讯参数设置是否与PLC一致。

下图是TCP通讯的参数设置，需要检查IP地址和端口号的等配置是否正确。

如果是PC机上安装组态软件，比如使用了WINCC，需要检查通讯参数，下图中wincc与PLC使用modbus tcp协议进行通讯，需要检查如下CPU类型，IP地址，端口号。

当然也要同时检查PLC的通讯参数配置与组态软件一致。

完成后使用“ping”对PLC和组态软件所使用的PC就行测试，判断硬件配置，以及基本组态是否正常。

三菱触摸屏使用教程三菱电机的触摸屏是一种用于人机界面的设备，可以用于控制和监视各种设备和系统。

触摸屏具有直观的操作界面和丰富的功能，可以提高操作的便利性和效率。

下面将介绍三菱触摸屏的使用教程。

第一步：触摸屏的基本操作1.打开触摸屏的电源开关，触摸屏会显示欢迎界面。

2.界面上通常会有一些图标和按钮，可以通过轻触屏幕上的这些图标和按钮进行操作。

3.操作时可以使用手指或者触摸笔进行触摸，轻触屏幕相应位置即可。

第二步：触摸屏菜单的使用1.触摸屏通常会有一个主菜单，可以通过点击屏幕上的主菜单按钮进入主菜单界面。

2.主菜单界面会显示触摸屏上的各种功能模块，如监视、设置、报警等。

3.点击相应的功能模块按钮可以进入相应的功能界面。

第三步：监视功能的使用1.在主菜单界面点击“监视”按钮，进入监视界面。

2.在监视界面可以显示各种设备和系统的状态和参数信息，如温度、压力、流量等。

3.可以通过点击屏幕上的相应位置查看不同的信息。

第四步：设置功能的使用1.在主菜单界面点击“设置”按钮，进入设置界面。

2.在设置界面可以对触摸屏的各种参数进行设置，如语言、背光亮度、触摸灵敏度等。

3.可以通过点击屏幕上的相应位置进行参数的调整和确认。

第五步：报警功能的使用1.在主菜单界面点击“报警”按钮，进入报警界面。

2.在报警界面可以显示设备和系统的故障信息和报警提示。

3.可以通过点击屏幕上的相应位置查看详细的报警信息和相应的处理方法。

第六步：其他功能的使用1.触摸屏还有其他一些功能，如数据记录、图表显示等。

2.可以通过在主菜单界面点击相应的功能按钮进入相应的功能界面。

3.在功能界面中可以进行相应的操作和查询。

最后，使用三菱触摸屏需要熟悉其基本操作和各种功能的使用方法。

通过阅读用户手册和实际操作，可以更好地掌握和应用触摸屏的功能。

请确保按照使用说明进行操作，避免造成设备和系统的损坏。

必看！三菱FX系列PLC 20个常见问题答疑一、FX3G和FX3GA的区别？1.FX3GA: 输入输出端子排不可拆；FX3G可拆，这样更换PLC时无需拆线2.FX3GA: 不能配选件电池；FX3G可以选配电池3.FX3GA: 最多只能扩展一个BD通讯板(单通道扩展)，FX3G 40点或以上可以扩展2个BD板(双通道扩展)4.FX3GA :国内组装；FX3G 完全国外生产二、FX3U替代FX2N,以及FX3UC替代FX2NC，需要做哪些调整和改动？1.FX3U(C)系列相对应FX2N(C)系列它们的尺寸是一样的，电柜安装无需改动2.FX3U(C)系列输入/输出端子排大小位置相同，更换PLC 无需拆线，可以直接拆下旧机端子排换到新机上3.FX3UC和FX2NC的接线是完全一样；FX3U会比FX2N 多一个输入信号类型选择S/S端子，需要将该端子和24V短接，而之前FX2N相应位置是空置的三、FX系列PLC下载线有哪些,它们的区别？FX系列下载线有FX-USB-AW(原装)、USB-SC09-FX、USB-SC09、SC091.FX-USB-AW是三菱原装FX专用下载线，电脑侧为USB 接口，使用可靠方便B-SC09-FX是国产下载线仿三菱FX-USB-AW，电脑侧为USB接口，使用方便B-SC09是国产下载线，可用于FX系列PLC和A系列PLC，电脑侧为USB接口，使用方便4.SC09是主要针对以前老式电脑(自带RS232C 9针接口)，电脑侧为RS232接口,，现在电脑使用它需要一个USB转RS232的转接口方能连接使用，比如USB-RS232 2.0四、FX2N PLC用FX3U替代后，原来的模块需要更换吗？1.FX2N PLC用FX3U替代后，原来的功能扩展板（通讯用的BD板和特殊适配器如FX2N-485BD,FX2NC-232ADP）需要更换成FX3U系列对应的功能扩展板；2.扩展设备（输入输出模块，特殊功能模块如FX2N-16EX,FX2N-2AD）不用更换，可直接使用。
