三菱触摸屏（人机界面）常见问题解析(一)三菱触摸屏F940G0T-BWD-C有没代替型号？更换需要什么变动吗？三菱触摸屏F940G0T-BWD-C现在已经停产了，可以用GT1050-QBBD这款代替的，都是5.7寸，2色的。
两者软件不同，F940使用的是DU软件，GT1050使用的JT-DESIGN(设计)软件，需要用JT软件把DU软件导出来在转换就可以啦！GT10系列触摸屏相关GT1030三菱触摸屏如何使用USB进行数据传输？使用USB转232电缆+ QC30R2连接，注意要在软件中选择合适的COM口三菱触摸屏突然断电了，之后会怎么动作？瞬时掉电<5ms时，继续动作。
长时间停电、电压低的时候，触摸屏动作停止；恢复上电之后将会自动重启。
三菱触摸屏液晶屏有亮点、黑点，而且闪烁，是不是触摸屏不好？三菱触摸屏有亮点(一直点亮的点)和黑点(不点亮的点)发生是液晶屏的特性。
液晶屏中有非常多的显示元件，因此不能保证100％不出现亮点和黑点。
此外，根据显示色不同，可能有闪烁出现。
出现亮点、黑点或者闪烁，并不是产品不好或者故障，而是其特性。
如何在三菱触摸屏系统菜单当中进行通讯监视？可以通过同时触摸屏幕左右上角进入系统菜单，然后触摸‘通讯设置’，接着触摸‘通讯监视’，其中黑底白字部分表示不执行发送或者接收。
三菱触摸屏的触摸定位不准确，如何校准？进入触摸屏系统菜单设置界面，选择‘校准’菜单，精确点击[+]号直到返回菜单设置界面即可三菱触摸屏实用菜单功能的启动方式。
1.无工程数据时，上电之后，触摸OK键即可以显示实用菜单。
2.显示编写的画面时，默认出厂设置是触摸左上角，即可显示实用菜单。
3.在画面中设置扩展功能开关，选择实用菜单，即可显示实用菜单。
使用三菱触摸屏时如何让窗口自动弹出？为窗口切换软元件赋值,数值为指定弹出窗口的编号即可。
GT10系列三菱触摸屏可以仿真吗使用GT Simulator3新软件可以仿真，软件版本需要在1.22Y以上支持。
### 软件的起动:双击“GT Designer3”打开此软件；### 新建工程：1）在工程选择对话框中选择“新建”；2）弹出“新建工程向导”，单击“下一步”；3）在“GOT系统设置”中的“机种”选择触摸屏型号为“GT10**Q320×240”,设置方向为“横向”，设置颜色为“256”（对应GT1045/55）或“单色”（对应GT1040/50）。
单击“下一步”会出现确认信息，再次单击“下一步”；4）连接机器设置：在“制造商”栏选择“三菱”，“机种”为“三菱-FX”，单击下一步；5）选择通信方式“I/F(I)”为”RS-422”，单击“下一步”；6）选择“通信驱动程序”为“MELSEC-FX”，单击“下一步，确认信息。
有错误时，单击“上一步”至相应位置更改；如果无错误，单击“下一步；7）画面切换文件，先不理会，单击“下一步”；8）确认所有信息后，单击“结束”；### 不用工程向导设置的方法：出现触摸屏的第一个画面后，此时如果想更改刚才的设置，在“公共设置”中进行相应操作；### 显示日期/时刻：对象——日期/时刻——日期显示/时刻显示，在画面适当位置单击落选，双击打开设定其格式；### 保存工程：选好位置新建文件夹——文件——另存为————找到刚才新建的文件夹——单击“保存”——填写“工作区名”和“文件名”——单击“保存”；### 添加开关：对象——开关——开关——在画面中单击落选，双击该按钮，在“动作追加”中单击“位”，可以有4中选择：点动：触摸过程中是对应元件ON；位反转：每次触摸时在ON/OFF之间切换；置位：触摸时使对应软件ON;位复位：触摸时使对应软件OFF;按钮还有指示灯功能，单击左下角的“位”，出现输入框，指定被现实的位信号；设定动作、样式和文本属性，一定记得将ON=OFF取消勾选！可以在工具栏找到“ON、OFF”两个按键测试一下效果；### 新建画面：单击“画面”选项卡——右击画面1——单击“新建”并“确定”；### 添加画面切换开关：对象——开关——画面切换开关——双击打开——在“画面编号”中选择要切换到的画面，其他设置与开关相同；### 指示灯：对象——指示灯——位指示灯——指定软元件、样式和文本；### 图形元件：图形——文本/直线/圆弧/矩形··——单击落选——在弹出的对话框中设置；### 移动量：在“工具栏”中将“移动量”更改成所需的值，可用鼠标拖动也可以用光标移动；### 数值显示/输入：对象——数值显示/输入——数值输入——落选后显示“123456”，双击设定属性，如指定软元件，限定数值范围；### 注释的设置：公共设置——注释——打开——在“打开注释组”对话框中双击“基本注释”——在“基本注释一览表”中右击新建并填写足够的行数的信息；### 位/字注释：对象——注释——位/字注释——单击落选——双击打开设置属性；### 新建注释组（浮动报警使用到）：公共属性——注释——新建注释组，打开“注释组属性”对话框，### 设置浮动报警：公共属性——报警——浮动报警——在对话框中进行如下设置,最现实勾选“使用浮动显示”，然后指定报警点数、监视周期、软元件类型、注释组名；### 添加报警记录元件：对象——报警显示——报警记录显示；### 系统画面的调出方法：按住四个角中的几个角，具体得看开发时的设置。
三菱触摸屏（人机界面）常见问题解析(一)三菱触摸屏F940G0T-BWD-C有没代替型号？更换需要什么变动吗？三菱触摸屏F940G0T-BWD-C现在已经停产了，可以用GT1050-QBBD这款代替的，都是5.7寸，2色的。
两者软件不同，F940使用的是DU软件，GT1050使用的JT-DESIGN(设计)软件，需要用JT软件把DU软件导出来在转换就可以啦！GT10系列触摸屏相关GT1030三菱触摸屏如何使用USB进行数据传输？使用USB转232电缆+ QC30R2连接，注意要在软件中选择合适的COM口三菱触摸屏突然断电了，之后会怎么动作？瞬时掉电<5ms时，继续动作。
长时间停电、电压低的时候，触摸屏动作停止；恢复上电之后将会自动重启。
三菱触摸屏液晶屏有亮点、黑点，而且闪烁，是不是触摸屏不好？三菱触摸屏有亮点(一直点亮的点)和黑点(不点亮的点)发生是液晶屏的特性。
液晶屏中有非常多的显示元件，因此不能保证100％不出现亮点和黑点。
此外，根据显示色不同，可能有闪烁出现。
出现亮点、黑点或者闪烁，并不是产品不好或者故障，而是其特性。
如何在三菱触摸屏系统菜单当中进行通讯监视？可以通过同时触摸屏幕左右上角进入系统菜单，然后触摸‘通讯设置’，接着触摸‘通讯监视’，其中黑底白字部分表示不执行发送或者接收。
三菱触摸屏的触摸定位不准确，如何校准？进入触摸屏系统菜单设置界面，选择‘校准’菜单，精确点击[+]号直到返回菜单设置界面即可三菱触摸屏实用菜单功能的启动方式。
1.无工程数据时，上电之后，触摸OK键即可以显示实用菜单。
2.显示编写的画面时，默认出厂设置是触摸左上角，即可显示实用菜单。
3.在画面中设置扩展功能开关，选择实用菜单，即可显示实用菜单。
使用三菱触摸屏时如何让窗口自动弹出？为窗口切换软元件赋值,数值为指定弹出窗口的编号即可。
GT10系列三菱触摸屏可以仿真吗使用GT Simulator3新软件可以仿真，软件版本需要在1.22Y以上支持。
三菱大屏幕显示系统简易操作手册河北远东哈里斯通信有限公司大屏幕开机操作：开机分为三个步骤：1打开大屏幕投影机的电源开关。
首先将各投影单元的电源开关至于1/0的1，屏幕上会出现六个蓝点；2运行服务程序。
开启大屏幕控制器，运行SmartServer程序，一般情况下SmartServer被设置成自动启动，控制器启动之后SmartServer 会自动运行（控制器启动大概需要2分钟）；运行ScreenServer程序，此程序一般也设置成自动启动，即不用每次点击运行。
3用软件进行开机。
在控制电脑上运行SmartControl，登录到SmarServer和ScreenServer。
启动SmartControl软件后，显示如下界面（用户名密码为：admin）：图 1如果是第一次运行此软件，需要设置一下通信端口，否则不用设置。
点击“设置”按钮出现如下界面：图 2需要输入正确的服务器地址即SmartServer所在的计算机的名称或IP 地址和SmartServer的通信端口，然后点击“确定”按钮返回到图1的界面，输入正确的用户名和密码即可登录到SmartServer，然后进入控制软件的主界面如下图：图 3点击界面中部的“与大屏幕连接状态：”后的“连接”按钮(如图4)，“连接”按钮变灰表明已连接到ScreenServer，如果参数设置的“串口选择”后的下拉框显示出串口名称并且其后面的“连接”按钮变灰，表明ScreenServer已经和大屏幕建立连接，否则可以点击“连接”按钮使ScreenServer和大屏幕建立连接。
图4进入控制主界面。
选中界面右边中部的“模式选择”选择“调整模式”，然后把“屏幕选择”右侧的下拉框选择“00”表明对所有屏幕进行操作(图5)，也可以选择单个屏幕进行操作，然后点击“开机”进行对大屏幕开机，大屏幕上的蓝点消失表明大屏幕已经启动。
图5注：当网络不通时，可以通过手动开机，当大屏幕出现蓝点时，按一下大屏幕投影机的后面控制面板中LED指示灯下面的“StandBy”按钮进行开机。
触摸屏的制作目录一GT介绍与安装二项目任务三GT的基本操作1新建工程2 工程的保存3 新建画面4 画面的放大及显示比例的设置5 按钮的制作及状态指示灯的制作6 权限的设置四项目实施1 简介画面的制作2 供料画面的制作3 机械手画面的制作4 分拣画面的制作一、GT介绍与安装三菱触摸屏编程软件GT Designer 3是用于三菱电机自动化GOT1000系列图形操作终端的画面设计软件，并且集成有GT Simulator3仿真软件，具有仿真模拟的功能。
GT Designer3 进行工程和画面创建、图形绘制、对象配置和设置、公共设置以及数据传输等的软件。
GT Simulator3 在PC机上模拟GOT运行的仿真软件。
软件的安装（1）获取软件安装包，安装文件（2）打开安装文件，图（1）下一步，双击，进行安装。
根据提示安装，直到显示要求输入公司名称，姓名，产品ID，如下图，公司名称，及姓名可随意输入，产品ID填写570-986818410 或570-996818410，接着一直根据提示点击“下一步”直到完成安装。
注：安装大约10分钟，左右，请勿操作电脑其他软件，程序。
二、项目任务制作设备的全线启动，停止，复位、状态指示灯及各单元的动作运行按钮等。
触摸屏共分为四个页面，分别是设备简介，供料单元，机械手单元及分拣单元。
各页面的完成效果图，如下图1-41、设备简介页面图22、供料单元页面图3 3机械手单元页面图44、分拣单元页面图5三、GT的基本操作1 新建工程（1）在电脑桌面双击，出现工程选择窗口，如下图图（6）点击新建，（也可菜单栏中“工程”中的“新建”）弹出新建工程向导，如下图图(7)（2）点击下一步，进行机种选择图（8）（3）根据实际情况选择几种，选择GT10系列中的“ＧＴ１０＊＊－Ｑ（３２０Ｘ２４０）”，选择好点击下一步，切换到一下页面图（9）（4）此页无需设置，继续点击下一步，根据实际设置如下图制造商为三菱电机，机种为MELSEC-FX图（10）（5）接下所有页面无需设置，依次点击下一步至一下页面图（11）点击“结束”，进入触摸屏制作画面2、工程的保存（1）点击菜单栏中的工程，出现一下子菜单图（12）（2）第一次点击子菜单中的保存时，会跳出“另存为”页面，如下图图（13）(3)设置“保存路径”，工作区名及工程名必须填，可任意给定，后点击“保存”，完成对工程的保存。

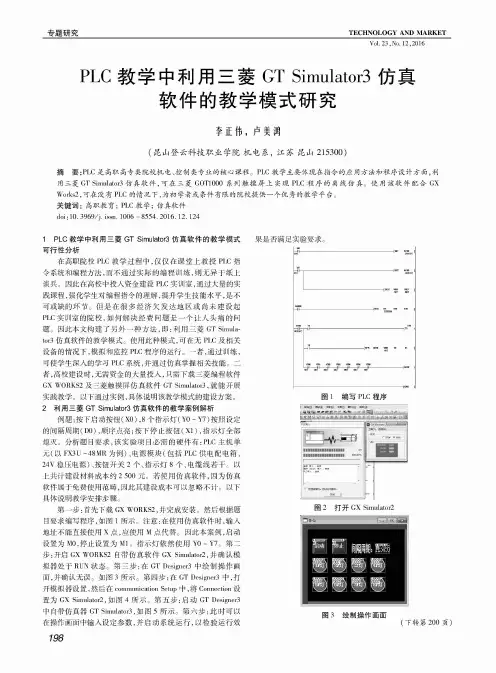

P L C教学中利用三菱GTSimulator3仿真软件的教学模式研究李正伟，卢美鸿(昆山登云科技职业学院机电系，江苏昆山215300)摘要:PLC是高职高专类院校机电、控制类专业的核心课程。
PLC教学主要体现在指令的应用方法和程序设计方面，利用三菱GT Siulato3仿真软件，可在三菱GOT1000系列触摸屏上实现PLC程序的离线仿真。
使用该软件配合GX Woks2，可在没有PLC的情况下，为初学者或条件有限的院校提供一个优秀的教学平台。
关键词：高职教育；PLC教学；仿真软件doi：10. 3969/j.issn. 1006 -8554. 2016. 12. 1241PLC教学中利用三菱GT Simulator3仿真软件的教学模式 果是否满足实验要求。
可行性分析在高职院校PLC教学过程中，仅仅在课堂上教授PLC指令系统和编程方法，而不通过实际的编程训练，则无异于纸上谈兵。
因此在高校中投入资金建设PLC实训室，通过大量的实践课程，强化学生对编程指令的理解，提升学生技能水平，是不可或缺的环节。
但是在很多经济欠发达地区或尚未建设起PLC实训室的院校，如何解决经费问题是一个让人头痛的问题。
因此本文构建了另外一种方法，即：利用三菱GTSmula-t〇3仿真软件的教学模式。
使用此种模式，可在无PLC及相关设备的情况下，模拟和监控PLC程序的运行。
一者，通过训练，可使学生深人的学习PLC系统，并通过仿真掌握相关技能。
二者，高校建设时，无需资金的大量投入，只需下载三菱编程软件GXW0RKS2及三菱触摸屏仿真软件GT Ssulator，就能开展实践教学。
以下通过实例，具体说明该教学模式的建设方案。
2利用三菱GT Simulator3仿真软件的教学案例解析例题:按下启动按钮（X0)，8个指示灯（Y0 - Y7)按照设定的间隔周期（D0)，顺序点亮；按下停止按钮（X1)，指示灯全部熄灭。
分析题目要求，该实验项目必需的硬件有：PLC主机单元（以FX3U- 4MR为例）、电源模块（包括PLC供电配电箱、24V稳压电源）、按钮开关2个、指示灯8个、电缆线若干。
