三菱触摸屏GT-Designer分级密码设置

三菱触摸屏（人机界面）常见问题解析(一)三菱触摸屏F940G0T-BWD-C有没代替型号？更换需要什么变动吗？三菱触摸屏F940G0T-BWD-C现在已经停产了，可以用GT1050-QBBD这款代替的，都是5.7寸，2色的。

两者软件不同，F940使用的是DU软件，GT1050使用的JT-DESIGN(设计)软件，需要用JT软件把DU软件导出来在转换就可以啦！GT10系列触摸屏相关GT1030三菱触摸屏如何使用USB进行数据传输？使用USB转232电缆+ QC30R2连接，注意要在软件中选择合适的COM口三菱触摸屏突然断电了，之后会怎么动作？瞬时掉电<5ms时，继续动作。

长时间停电、电压低的时候，触摸屏动作停止；恢复上电之后将会自动重启。

三菱触摸屏液晶屏有亮点、黑点，而且闪烁，是不是触摸屏不好？三菱触摸屏有亮点(一直点亮的点)和黑点(不点亮的点)发生是液晶屏的特性。

液晶屏中有非常多的显示元件，因此不能保证100％不出现亮点和黑点。

此外，根据显示色不同，可能有闪烁出现。

出现亮点、黑点或者闪烁，并不是产品不好或者故障，而是其特性。

如何在三菱触摸屏系统菜单当中进行通讯监视？可以通过同时触摸屏幕左右上角进入系统菜单，然后触摸‘通讯设置’，接着触摸‘通讯监视’，其中黑底白字部分表示不执行发送或者接收。

三菱触摸屏的触摸定位不准确，如何校准？进入触摸屏系统菜单设置界面，选择‘校准’菜单，精确点击[+]号直到返回菜单设置界面即可三菱触摸屏实用菜单功能的启动方式。

1.无工程数据时，上电之后，触摸OK键即可以显示实用菜单。

2.显示编写的画面时，默认出厂设置是触摸左上角，即可显示实用菜单。

3.在画面中设置扩展功能开关，选择实用菜单，即可显示实用菜单。

使用三菱触摸屏时如何让窗口自动弹出？为窗口切换软元件赋值,数值为指定弹出窗口的编号即可。

GT10系列三菱触摸屏可以仿真吗使用GT Simulator3新软件可以仿真，软件版本需要在1.22Y以上支持。

### 软件的起动:双击“GT Designer3”打开此软件；### 新建工程：1）在工程选择对话框中选择“新建”；2）弹出“新建工程向导”，单击“下一步”；3）在“GOT系统设置”中的“机种”选择触摸屏型号为“GT10**Q320×240”,设置方向为“横向”，设置颜色为“256”（对应GT1045/55）或“单色”（对应GT1040/50）。

单击“下一步”会出现确认信息，再次单击“下一步”；4）连接机器设置：在“制造商”栏选择“三菱”，“机种”为“三菱-FX”，单击下一步；5）选择通信方式“I/F(I)”为”RS-422”，单击“下一步”；6）选择“通信驱动程序”为“MELSEC-FX”，单击“下一步，确认信息。

有错误时，单击“上一步”至相应位置更改；如果无错误，单击“下一步；7）画面切换文件，先不理会，单击“下一步”；8）确认所有信息后，单击“结束”；### 不用工程向导设置的方法：出现触摸屏的第一个画面后，此时如果想更改刚才的设置，在“公共设置”中进行相应操作；### 显示日期/时刻：对象——日期/时刻——日期显示/时刻显示，在画面适当位置单击落选，双击打开设定其格式；### 保存工程：选好位置新建文件夹——文件——另存为————找到刚才新建的文件夹——单击“保存”——填写“工作区名”和“文件名”——单击“保存”；### 添加开关：对象——开关——开关——在画面中单击落选，双击该按钮，在“动作追加”中单击“位”，可以有4中选择：点动：触摸过程中是对应元件ON；位反转：每次触摸时在ON/OFF之间切换；置位：触摸时使对应软件ON;位复位：触摸时使对应软件OFF;按钮还有指示灯功能，单击左下角的“位”，出现输入框，指定被现实的位信号；设定动作、样式和文本属性，一定记得将ON=OFF取消勾选！可以在工具栏找到“ON、OFF”两个按键测试一下效果；### 新建画面：单击“画面”选项卡——右击画面1——单击“新建”并“确定”；### 添加画面切换开关：对象——开关——画面切换开关——双击打开——在“画面编号”中选择要切换到的画面，其他设置与开关相同；### 指示灯：对象——指示灯——位指示灯——指定软元件、样式和文本；### 图形元件：图形——文本/直线/圆弧/矩形··——单击落选——在弹出的对话框中设置；### 移动量：在“工具栏”中将“移动量”更改成所需的值，可用鼠标拖动也可以用光标移动；### 数值显示/输入：对象——数值显示/输入——数值输入——落选后显示“123456”，双击设定属性，如指定软元件，限定数值范围；### 注释的设置：公共设置——注释——打开——在“打开注释组”对话框中双击“基本注释”——在“基本注释一览表”中右击新建并填写足够的行数的信息；### 位/字注释：对象——注释——位/字注释——单击落选——双击打开设置属性；### 新建注释组（浮动报警使用到）：公共属性——注释——新建注释组，打开“注释组属性”对话框，### 设置浮动报警：公共属性——报警——浮动报警——在对话框中进行如下设置,最现实勾选“使用浮动显示”，然后指定报警点数、监视周期、软元件类型、注释组名；### 添加报警记录元件：对象——报警显示——报警记录显示；### 系统画面的调出方法：按住四个角中的几个角，具体得看开发时的设置。

三菱plc密码设置方法
用GX编程后,我想设置密码,就是只有我自己可以更改程序,请问一下,该怎么做?`````` 是否是要在和PLC模块通讯的时候才能设置啊？只是在计算机里进行操作，是不是不行啊？看下图操作就可以了。

问题补充的回答：是的，只能在线和PLC通讯的时候设置，如果不连接PLC，只在计算机里面操
作，是不行的。

PLC中设置密码可以限制编程工具、显示模块、人机界面等对程序的读写、监控、更改当前值等操作，从而达到保护程序或是限制操作者对程序的监控等目的。

三菱FX系列PLC密码设置方式：将PLC通电，并通过编程电缆和电脑连接，在编程软件GX-DEVELOPER中依次选择“在线”——“登录关键字”——“新建登录”，在弹出的对话框中的“关键字”后的方框中写入要设置的密码，设置的密码为8位，可以为0～9的数字或是A～F的字母。

写好后点击“执行”，按提示再输入一次相同的密码。

密码设置不同对于PLC的保护级别也不同，关键字的开头文字为A，D~F，0~9的将禁止所有的操作，开头文字为B的将禁止程序的读写，而不限制监控及更改当前值，开头文字为C 的只限制程序的写入，而不限制其它的操作。

注释传送和密码设置的操作1.① 选择“选项”/“参数设置…”，设置“注释区”。

② 选择“视图”/“注释视图”/“元件注释/元件名称”。

③ 选择“工具”/“传送到PLC 的注释的设置”，并设置需要传送注释的软元件范围。

④ 选择“PLC”/“传送”/“写出…”，并选择“所有范围”进行传送。

2. 密码设置的操作利用FX-PCS/WIN-C 软件对PLC 的密码进行设置有以下两种途径： ① 在线设置： 利用编程电缆（SC-09或FX-USB-AW ：SC-09是串口编程电缆，FX-USB-AW 是FX 系列新型USB 编程电缆）将电脑与PLC 联机以后，选择“PLC”/“PLC 当前口令或删除”，在弹出的“口令设置”对话框中设置8位的密码（0~F ）即可。

② 离线设置：选择“选项”/“口令设置”，在弹出的“口令设置”对话框中设置8位的密码（0~F ）即可。

该项操作无须联机，并且所设置的密码会与你所创建的程序文件一同保存。

只有将该程序文件向PLC 中进行写入操作时才会把密码一同写入到PLC 中。

有关FX-PCS/WIN-C及GX Developer中文注释显示乱码的处理方法如果在FX-PCS/WIN-C软件中不能正常显示中文注释（出现乱码，见下图），则一定要先将操作系统中的日文字体删除以后才能够正常显示。

1．启动“Internet Explorer”，并选择“工具”/“Internet选项”。

2．在“Internet选项”对话框中点击“字体”按钮。

3．在“字体”对话框中将“字符集”选成“日文”。

此时在“网页字体”和“纯文本字体”框中会显示系统中已经安装的日文字体。

4．到“控制面板”/“字体”中将上图“纯文本字体”框中所显示的字体删除即可。

附注：如果在Windows环境中删除不掉，就进到DOS环境中去删，一定要将日文字体删除以后才能在FX-PCS/WIN-C软件中正常显示中文注释。

见下图所示：其它描述:该字体在fonts文件夹中显示的文件名为MS_Gothic&MS_PGothic&MS_UIGothic. 第一次无法删除。

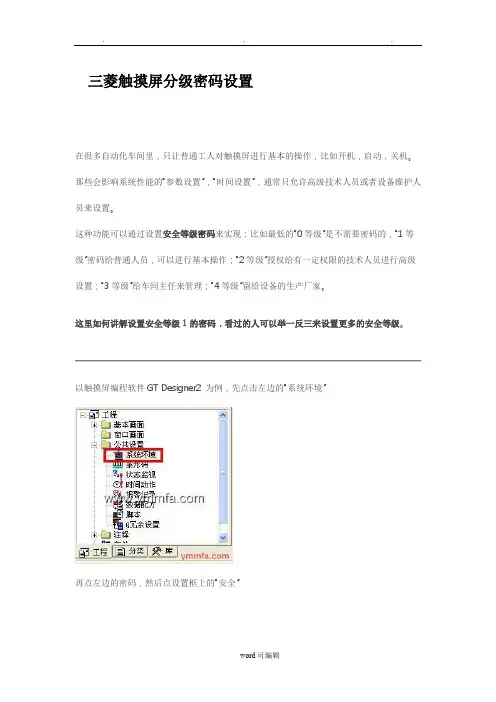

三菱触摸屏分级密码设置
在很多自动化车间里，只让普通工人对触摸屏进行基本的操作，比如开机，启动，关机。

那些会影响系统性能的“参数设置”，“时间设置”，通常只允许高级技术人员或者设备维护人员来设置。

这种功能可以通过设置安全等级密码来实现：比如最低的“0等级”是不需要密码的，“1等级”密码给普通人员，可以进行基本操作；“2等级”授权给有一定权限的技术人员进行高级设置；“3等级”给车间主任来管理；“4等级”留给设备的生产厂家。

这里如何讲解设置安全等级1的密码，看过的人可以举一反三来设置更多的安全等级。

以触摸屏编程软件GT Designer2 为例，先点击左边的“系统环境”
再点左边的密码，然后点设置框上的“安全”
这里看到可以设置十多个等级的密码，一般0等级是不设置的，这里我们选择“1”进行操作
输入密码，点“确定”，这样等级“1”的密码就设置好了，以后进入安全等级为1部分地区就要输入这个密码。

现在讲如何对“画面”设置密码，右点画面，选择“画面的属性”
在“基本”里，把安全等级设置为“1”后点“确定”
现在讲如何对“按钮”设置密码，右点按钮，选择“属性更改”
如图进行修改，注意我用红框提示的部分。

现在讲如何对“数值输入”设置密码，右点数值框，选择“属性更改”
如图进行修改，注意我用红框提示的部分。

根据以上提示，就可以设置多个等级的安全密码了，在使用时灵活一点。

触摸屏程序里不同的画面和部件设置成不同的安全等级，对应给不同的操作人员使用。

注意：假如对1，2，3，4都设置了密码，输入“4”的密码后，进入1，2，3对应的画面，不需要再输入密码。

三菱摸屏软件相关问题疑解三菱触写入触发软元件和读取触发软元件的区别？回答：写入触发软元件是设置配方功能执行写入的软元件，将配方文件中设置的软元件值批量写入三菱PLC。

读取触发软元件是设置配方功能执行读取的软元件，将软元件当前值读取到配方文件当中作为修改。

视频输入输出是怎么连接的？回答：视频输入为（Video输入）能够同时在四个窗口显示四台摄像机画面。

视屏输出（RGB输出）能够通过15针的RGB接口连接到显示屏上显示画面。

什么是报警历史记录累计模式？回答：将每次报警的最新报警状态与迄今为止所发生的报警次数及时间进行累计、采集。

什么是报警历史记录模式？回答：是每次发生报警时，将报警的内容添加到GOT的内置存储器中的方式。

(每次发生报警时添加到历史记录中。

)如何在三菱触摸屏上自制键盘，并且能够触摸输入之后自动跳出自制的键盘？回答：新建窗口画面，可以通过库一览表将所需要的键盘拖入窗口画面，或者可以根据自己的需要将键代码开关组合成为一个键盘，键代码可在画面设计手册附录1上查询到。

在公共设置的系统环境中，选择按键窗口，勾选使用用户自制按键窗口，并选择制作的窗口画面。

三菱触摸屏中如何读取GOT安装的OS？回答：执行以下任一操作:点击[通讯][驱动器信息]菜单。

显示跟GOT的通讯对话框(驱动器信息选项卡)。

指定想要取得驱动器信息的驱动器名。

当GOT的OS版本比GTDesigner2所具有的OS版本新时，对不能识别的OS将显示为“其它”。

三菱触摸屏上POWERLED的显示状态橙色/绿色闪烁，是为什么？回答：背光灯断线三菱触摸屏的存储器检查操作口令是什么？回答：口令固定为5920三菱触摸屏CPU直接连接和计算机链接连接的速度差异是多少？回答：计算机链接连接与CPU直接连接相比，其响应速度稍慢。

CPU直接连接为二进制数据交换，而计算机链接连接则是ASCⅡ数据交换，所以计算机链接的数据量稍大。

此外，计算机链接时还需在C24←→CPU之间进行数据传送，需耗费额外的时间。

触摸屏的制作目录一GT介绍与安装二项目任务三GT的基本操作1新建工程2 工程的保存3 新建画面4 画面的放大及显示比例的设置5 按钮的制作及状态指示灯的制作6 权限的设置四项目实施1 简介画面的制作2 供料画面的制作3 机械手画面的制作4 分拣画面的制作一、GT介绍与安装三菱触摸屏编程软件GT Designer 3是用于三菱电机自动化GOT1000系列图形操作终端的画面设计软件，并且集成有GT Simulator3仿真软件，具有仿真模拟的功能。
