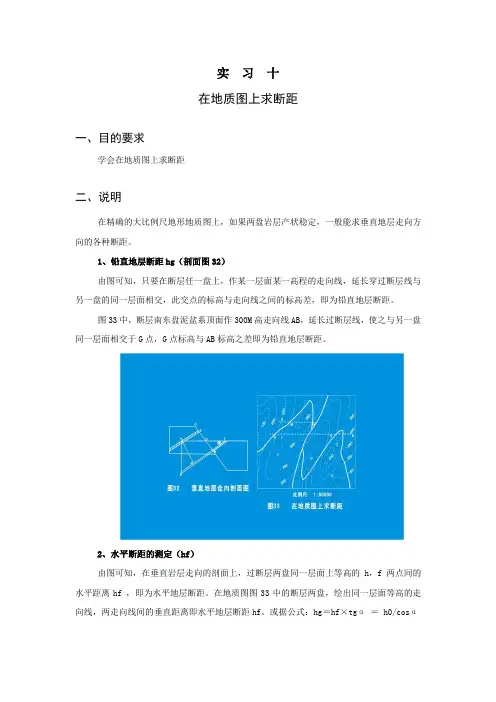

实 习 十
在地质图上求断距
一、目的要求
学会在地质图上求断距
二、说明
在精确的大比例尺地形地质图上，如果两盘岩层产状稳定，一般能求垂直地层走向方向的各种断距。
1、铅直地层断距hg（剖面图32）
由图可知，只要在断层任一盘上，作某一层面某一高程的走向线，延长穿过断层线与另一盘的同一层面相交，此交点的标高与走向线之间的标高差，即为铅直地层断距。
图33中，断层南东盘泥盆系顶面作300M高走向线AB，延长过断层线，使之与另一盘同一层面相交于G点，G点标高与AB标高之差即为铅直地层断距。
2、水平断距的测定（hf）
由图可知，在垂直岩层走向的剖面上，过断层两盘同一层面上等高的h，f两点间的水平距离hf ，即为水平地层断距。在地质图图33中的断层两盘，绘出同一层面等高的走向线，两走向线间的垂直距离即水平地层断距hf。或据公式：hg＝hf×tgα ＝ h0/cosα 3、地层断距（ho）
利用公式 ho=hg.cos 或 ho=hfcosα，计算而得
上述断距的测定，是以岩层错断后，两盘产状不变化前提条件的，即断层面未发生旋转。
三、作业
在望洋岗地质图中求断距。
湖北松滋刘家场地区
综合地质实习报告的编写方法
特别说明：
此次《湖北松滋刘家场地区综合地质实习报告的编写方法》适用于资源勘查工程专业，勘查技术与工程专业。但是勘查技术与工程（物探方向）、勘查技术与工程（测井方向）专业同学在编写实习报告时要做相应的调整，例如：“附图6-刘家场背斜构造A-B、C-D剖面图（1:25000）”、“二叠纪（P）-三叠纪（T）地层”、 “砾岩”、“第六章含油性分析”等都不作要求，具体情况大家要结合《湖北松滋刘家场地区综合地质实习报告的编写方法》PPT版本和在刘家场地区老师给大家上实习报告编写方法课时的要求来做。
内容提要：
一、注意事项
二、封面、前言
三、报告提纲
注意事项
地形图手图（野外用的图）：各班单独统一上交（回校前交）。
档案袋要求：民族一栏改为：班级（班级之后—序号）
档案袋目录：要求认真填写：
1.附图1-XXX沉积相柱状图(1:500)， 1份 2.附图2-XXX实测剖面图（1:500？），1份
3.附图3-XXX信手剖面图（1:500？），1份
4.附图4-刘家场地区地形地质图（1：25000）（就是清图），1份
5.附图5-刘家场地区地质图（1:25000）,1份
6.附图6-刘家场背斜构造A-B、C-D剖面图（1:25000），1份
7.刘家场综合地质实习野外记录本，2（3）本
8.刘家场地区综合地质实习报告（XX页），3本
报告完成后：收齐后与地层老师联系，草稿本也要交，班长注意检查班级序号， 捆好上交。
实习报告写作的重要性
写报告是将来工作的重要部分
实习报告是对实习中所见到的各种地质现象加以综合、分析和概括，用逻辑化的书面语言表达出实习主要成果认识的报告。
编写报告是综合地质思维训练的重要环节。
报告要求以野外收集的地质素材为依据，有鲜明的主题，充分的依据、严谨的逻辑性，要求简明扼要，图文并茂。
对于野外依据不是很充分的内容，可以适当参考前人已经发表的论文等成果，但要标注参考文献于文中。
地质图是客观地质条件的科学反映，它按一定比例、利用一定的图例符号描绘一个地区的地质现象，包括地层、岩石、地质构造等，反映它们的形成时代、分布和相互关系等。
一、不同岩层产状在地质图上的表现
1、水平岩层
2、直立岩层
3、倾斜岩层
“V”字型法则
二、褶曲和断层等在地质图上的表现
（一）褶曲
1、背斜和向斜的区分
两翼岩层对称重复出现，从核部到两翼，岩层越
来越新的为背斜，反之为向斜。 2、褶皱类型的判读
1）根据两翼产状
2）根据褶曲轴的长短
褶曲轴用平面上各岩层转折端的顶点连线
3）根据枢纽产状
3、褶皱形成时代的确定
主要是根据地层的角度不整合关系来确定，即根
据不整合面上、下两套岩层的相时代来确定。
二）、断层
1、纵断层或走向断层
断层走向与岩层走向或褶皱轴向大体一致
•上升盘和下降盘判断方法：
断层线上任一点，老岩层一侧为上升盘，较新 岩层一侧为下降盘；当断层面倾向与岩层倾向一致而断层面倾角小于岩层倾角时，较老岩层一侧为下降盘，较新岩层一侧为上升盘
2、横断层或斜向断层
断层走向与岩层走向或褶皱轴向垂直或斜交
•上升盘和下降盘判断方法：
横向或斜向断层切过褶皱时，使褶皱核部（或轴部）在断层两侧发生宽窄变化，背斜核部变宽或向斜核部变窄的为上升盘，反之为下降盘；
横向或斜向断层切割褶皱时，断层两盘核部只
有位臵的错移而无宽窄变化，则为平移断层。
3、断层时代的确定
1）、根据角度不整合关系
2）、根据断层的相互切割关系或断层与岩体的相
石 家 庄 经 济 学 院 教 师 备 课 用 纸
1
构造地质学实习指导书
实习一 认识地质图及读水平、
倾斜岩层地区地质图
一、目的要求
１．明确地质图的概念，了解地质图的图式规格；
２．了解阅读地质图的一般步骤和方法；
３．掌握水平、倾斜岩层及不整合在地质图上的表现特征。
二、实习内容
１．地质图的概念；地质图的图式规格；
２．阅读地质图的一般步骤和方法；
３．认识水平岩层、倾斜岩层及不整合在地质图上的表现特征。
地质图是用规定的符号、色谱和花纹将地壳某部分的地质体（如地层、岩体、地质构造单元、矿床等）和地质现象按一定比例概括投影到平面图（地形图）上，反映出该地区各地质体和地质构造现象的形态、产状、规模、时代及其分布和相互关系的一种图件。
一幅正规的地质图应该有图名、比例尺、图例和责任表。一般还应有１－２幅切过图区主要构造的剖面图；还常附有地层综合柱状图。
石 家 庄 经 济 学 院 教 师 备 课 用 纸
2
实习二 用间接方法确定岩层产状及作剖面图
一、目的要求
１．掌握用“Ｖ”字形法则判断岩层产状；
２．学会在地形地质图上确定岩层产状要素的方法；
３．学会编绘倾斜岩层地质剖面图。
二、实习内容
１．介绍间接确定岩层产状要素的方法；
２．编给倾斜岩层地区地质剖面图的方法和步骤。
间接确定岩层产状的方法有：在地形地质图上求岩层产状要素的方法和三点法求岩层产状要素，根据时间可重点介绍前一种方法。
绘制倾斜岩层地质剖面图：
１．选择剖面位置；
２．绘制绘形剖面；
３．绘制地质剖面；
４．标绘花纹、代号；
５．整饰剖面图。
石 家 庄 经 济 学 院 教 师 备 课 用 纸
3
实习三 极射赤平投影基本原理及投影方法
一、目的要求
１．了解极射赤平投影的基本原理；
２．掌握直线、平面的投影方法；
３．学会利用赤平投影方法确定褶皱枢纽及轴面产状。
