第三次作业
2015 构造地质学
蔡
2013
2015.04.08 作业三 读褶皱地区地质图并绘制剖面图
1.分析暮云岭地质图中的褶皱形态、组合型式和形成时代；
根据暮云岭地质图可以知道该地区新老岩层分布呈现出中间老两边新的特点，所以暮云岭地质区域内的褶皱是背斜。由课本可知识别两翼产状的方法有两种，一是从地质图上标绘的底层产状符号直接去认识和分析，二是根据同一岩层在褶皱两翼露头宽度的差异来区分。但是本题中地标起伏变化频繁，不适宜用第二种方法，根据第一种方法可知两翼的产状是：北西翼的产状为NW31555－60，南东翼为SE13525－50；那么可知南东翼较缓而北西翼较陡，因此轴面向北西方向倾斜，倾角大约为50，这是因为两翼的产状不等，此时轴面的倾向大致与倾角较小的一翼的倾斜方向一致，轴面倾角一般略大于缓翼倾角。枢纽向NE、SW两端倾伏，这是根据两翼的地层符号得知岩层走向并不是平行的，而是相交的，所以枢纽是倾伏的，由于两翼同一岩层界线会在枢纽倾伏处交会成V形，并且V字尖端指向枢纽的倾伏方向。通过褶皱各层界线转折端点的连线，即为轴迹。由于两翼的岩层走向转折端比较圆滑，翼间角约为80，为开阔褶皱，为转折端圆滑的斜歪背斜，则转折端为斜歪倾伏褶皱。背斜形成于晚泥盆纪后，早侏罗世前。
2、描述青岩顶向斜或幕云岭背斜。
暮云岭背斜位于图区中西部暮云岭一带，呈NE－SW向延伸；核部由下石炭统组成，露头宽约500米，长约2500米，平面呈不规则的长椭圆状，长宽比约为5，为短轴背斜。两翼由中、上石炭统及二叠纪地层组成，两翼产状是：北西翼是NW31555－60，南东翼为SE13525－40；南东翼缓北西翼陡，因此轴面向北西倾，倾角50，转折端比较圆滑，翼间角约80，为开阔褶皱。枢纽向NE、SW两端倾伏，中部隆起，背斜为转折端圆滑的斜歪背斜，为斜歪倾伏褶皱。背斜的北西和南东两翼与相邻的向斜相连。背斜形成于晚泥盆纪后，早侏罗世前。
实 习 五
绘制褶皱地区剖面图
一、目的要求
学会在褶皱区地质图上绘制图切割面图（铅直剖面图和横截面图）的方法
二、说明
褶皱构造图切剖面图有两种：
铅直剖面，横切褶皱枢纽方向的剖面，反映水平面（图面）和垂直剖面上的褶皱特征，适用于各种比例尺地质图。
横截面图或正交剖面图，大比例尺，构造变形强烈，枢纽倾伏角较大的褶皱区。
(一)褶皱地区铅直剖面图的绘制
1、 分析图区地形和褶皱特征
分析时应注意地层界线的弯曲是与岩层产状和地形的影响有关还是与次级褶皱有关，如是次级褶皱，在剖面上应反映出来。
2、 选定剖面位置
剖面线应尽可能垂直褶皱轴迹延伸方向，且能通过全区主要褶皱构造。将选定的剖面线标绘在地质图上。
3、 绘出地形剖面：绘制方法见实习三。
4、 标记构造位置
在剖面线上和地形剖面上用铅笔标出背斜和向斜的位置，“∧”背斜，“V”向斜，对于剖面附近可能隐伏延展到剖面切过处的次级褶皱，应将其轴迹线延到与剖面线相交，也在剖面线和地形剖面上标出相应位置。
5、 绘出褶皱形态
将剖面线切过的地层界线的交点和褶皱(包括次级褶皱)的转折端位置均投影到地形剖面上。在绘褶皱构造时应注意以下几点：
①先绘制晚期构造后绘制早期构造。切过不整合面时，应先绘制不整合面以上的地层界线和构造，然后绘制不整合面以下的地层和构造；被不整合面所掩盖的地层和构造，可顺其延伸趋CDDDDCS•标绘地质界线等•投画地形和断层点SE
断层的标绘 势延至剖面线上，再投影到不整合面上，从此点绘出不整合面以上的地层界线和构造。
②有断裂，先绘出断裂，后绘制断裂两盘的岩层，岩体岩脉亦如此。
③绘褶皱构造时，先绘褶皱核部地层，后绘两翼地层，并注意表现出次级褶皱。
④剖面线与地层走向垂直时地层倾角画真倾角，斜交时，画视倾角。
⑤褶皱同一翼的相邻岩层的倾角相差较大时，又非断裂或不整合关系，只是岩层局部倾角变缓，变陡造成的，可按两翼同一岩层基本不变的前提，可将岩层倾角在地表按实测绘制，向深处加以修正，使之逐渐与主要协调一致。剖面根据同一岩层厚度不变校正同翼岩层产状。
1
《构造地质学》课程
实验指导书
(勘查技术与工程专业用)
班级学号
姓 名
指导教师
学 期
南京工业大学岩土工程实验室编
2006年1月
目 录
实习一 分析地质图，作剖面图（水平、倾斜岩层）
实习二 分析褶皱区地质图
实习三 绘制和分析节理玫瑰花图
实习四 分析断层地区地质图
实习五 构造地质综合实验
3
实习一 分析地质图，作剖面图（水平、倾斜岩层）
一、目的要求
初步认识地质图（水平、倾斜岩层）。
学习作地质剖面图。
二、说明
图名表明图幅所在地区和类型。一般采用图内主要市镇、居民点及主要山岭、河流等命名。如果比例尺较大，图幅面积较小，地名不为人们所知，则在地名前要写上所属省(区)、市或县名。如《北京市门头沟区地质图》。
地质图的比例尺与地形图或地图的比例尺一样，有数字比例尺和线条比例尺。图例是地质图上各地质现象的符号和标记，用各种规定的符号和色调来表明地层、岩体的时代和性质(见附录Ⅰ“地层代号和色谱”以及附录Ⅱ“各种常用构造符号”)。图例要按一定顺序排列。地层图例在前，次为代号图例，构造图例一般排在最后。
地层图例的安排从上到下由新到老；如横排，一般由左向右从新到老。确定时代的喷出岩、变质岩可按其时代排列在地层图例相庆的位置上。岩浆岩体图例放在地层图例之后。已确定时代的岩体可按新排列，同时代各岩类按酸性到基性顺序排列。
构造图例，如地质界线、断层应区分是实测的还是推断的。地形图的图例一般不列于地质图图例中。
2.图切地质剖面图 正规地质图均附有一幅或几幅切过图区主要地层、构造的剖面图。如单独绘剖面图时，则要标明剖面图图名，如周口店(指图幅所在地区)太平山-升平山地质剖面图。如为图切剖面并附在地质图下面，则以剖面标号表示，如Ⅰ-Ⅰ′地质剖面图或A-A′地质剖面图。剖面在地质图上的位置用细线标出，两端注上剖面代号，如Ⅰ-Ⅰ′或A-A′等。在相应剖面图的两端也相应注上同一代号。

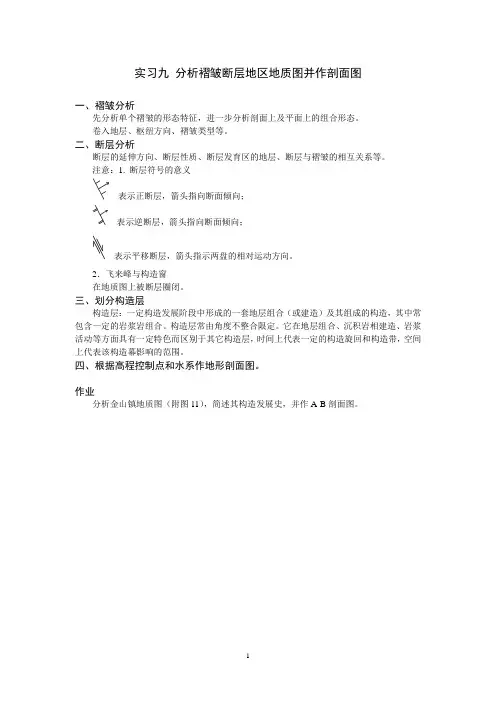

1 实习九 分析褶皱断层地区地质图并作剖面图
一、褶皱分析
先分析单个褶皱的形态特征，进一步分析剖面上及平面上的组合形态。
卷入地层、枢纽方向、褶皱类型等。
二、断层分析
断层的延伸方向、断层性质、断层发育区的地层、断层与褶皱的相互关系等。
注意：1. 断层符号的意义
表示正断层，箭头指向断面倾向；
表示逆断层，箭头指向断面倾向；
表示平移断层，箭头指示两盘的相对运动方向。
2．飞来峰与构造窗
在地质图上被断层圈闭。
三、划分构造层
构造层：一定构造发展阶段中形成的一套地层组合（或建造）及其组成的构造，其中常包含一定的岩浆岩组合。构造层常由角度不整合限定。它在地层组合、沉积岩相建造、岩浆活动等方面具有一定特色而区别于其它构造层，时间上代表一定的构造旋回和构造带，空间上代表该构造幕影响的范围。
四、根据高程控制点和水系作地形剖面图。
作业
分析金山镇地质图（附图11），简述其构造发展史，并作A-B剖面图。
