道路纵横断面测量，详细教学
一、纵断面图的测绘
1. 水准点的布设（基平测量）
（1） 一般在道路沿线每隔1～2km设置一永久性水准点，作为全线高程的主要控制点，中间每隔300～500m设置一临时性水准点，作为纵断面水准测量分别附合和施工时引测高程的依据。
（2） 水准点应布设在便于引点，便于长期保存，且在施工范围以外的稳定建（构）筑物上。
（3） 水准点的高程可用附和（或闭合）水准路线自高一级水准点，按四等水准测量的精度和要求进行引测。
2. 纵断面水准测量
（1）（中平测量 ）
纵断面测量通常以相邻两水准点为一测段，从一个水准点出发，逐点测量各中桩的高程，再附和到另一水准点上，进行校核。
实际测量中，可采用中间点法。由于转点起传递高程的作用，故转点上读数应读至毫米，中间点读数只是为了计算本点的高程，读数至厘米即可。
图形：水准仪中平测量
高差闭合差的限差为：
具体步骤见下：如图所示，水准仪置于1站，后视水准点BMl，前视转点TP1，将观测结果分别记入表中“后视”和“前视”栏内；
然后观测BM1且与TP1间的各个中桩，将后视点BM1上的水准尺依次立于0+000，+050，…，+120等各中桩地面上，将读数分别记入表中视栏内。
仪器搬至2站，后视转点TP1，前视转点TP2，然后观测竖立于各中桩地面点上的水准标尺。
用同法继续向前观测，直至附合到水准点BM2，完成一测段的观测工作。
（2）全站仪法
先在BM1上测定各转点TP1、TP2的高程，再在TP1、TP2上测定各桩点的高程。其原理即为三角高程测量原理。 3. 纵断面图的绘制
一般绘制在毫米方格纸上，横坐标表示道路的里程，纵坐标则表示高程。
里程比例尺有1︰5000、1︰2000和1︰1000几种，一般高程比例尺比里程比例尺大10或20倍。
纵断面图分为上下两部分。图的上半部绘制原有地面线和道路设计线。下半部分则填写有关测量及道路设计的数据。
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
道路纵横断面测量要点
一、纵断面图的测绘
1. 水准点的布设（基平测量）
（1） 一般在道路沿线每隔1～2km设置一永久性水准点，作为全线高程的主要控制点，中间每隔300～500m设置一临时性水准点，作为纵断面水准测量分别附合和施工时引测高程的依据。
（2） 水准点应布设在便于引点，便于长期保存，且在施工范围以外的稳定建（构）筑物上。
（3） 水准点的高程可用附和（或闭合）水准路线自高一级水准点，按四等水准测量的精度和要求进行引测。
2. 纵断面水准测量
（1）（中平测量 ）
纵断面测量通常以相邻两水准点为一测段，从一个水准点出发，逐点测量各中桩的高程，再附和到另一水准点上，进行校核。
实际测量中，可采用中间点法。由于转点起传递高程的作用，故转点上读数应读至毫米，中间点读数只是为了计算本点的高程，读数至厘米即可。
图形：水准仪中平测量
高差闭合差的限差为：
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
具体步骤见下：如图所示，水准仪置于1站，后视水准点BMl，前视转点TP1，将观测结果分别记入表中后视和前视栏内；
然后观测BM1且与TP1间的各个中桩，将后视点BM1上的水准尺依次立于0+000，+050，，+120等各中桩地面上，将读数分别记入表中视栏内。
仪器搬至2站，后视转点TP1，前视转点TP2，然后观测竖立于各中桩地面点上的水准标尺。
用同法继续向前观测，直至附合到水准点BM2，完成一测段的观测工作。
（2）全站仪法
先在BM1上测定各转点TP1、TP2的高程，再在TP1、TP2上测定各桩点的高程。其原理即为三角高程测量原理。
3. 纵断面图的绘制
一般绘制在毫米方格纸上，横坐标表示道路的里程，纵坐标则表示高程。
里程比例尺有1︰5000、1︰2000和1︰1000几种，一般高程比例尺比里程比例尺大10或20倍。

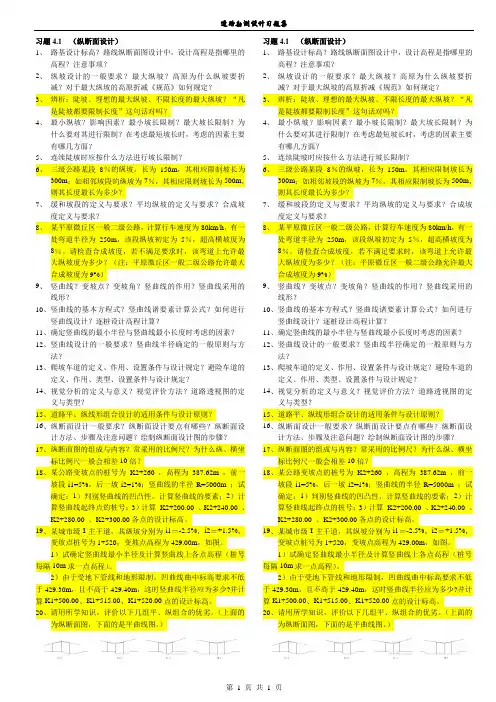

道路勘测设计习题集
