乙烯裂解炉基础施工方案

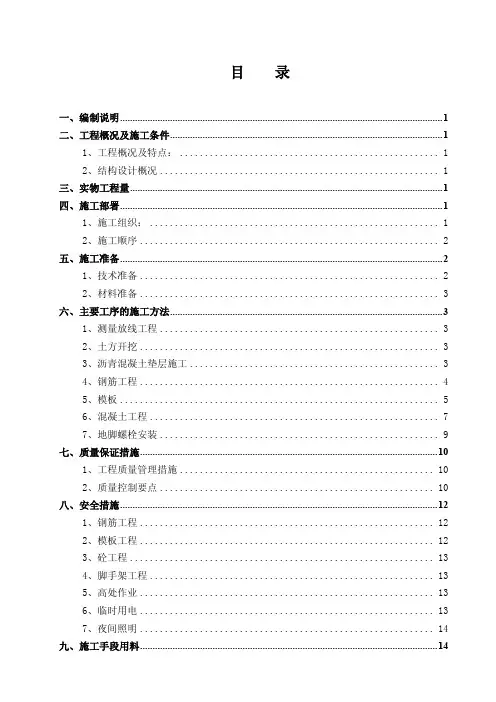

目 录

一、编制说明 ................................................................................................................................. 1

二、工程概况及施工条件 ............................................................................................................. 1

1、工程概况及特点： .................................................... 1

2、结构设计概况 ........................................................ 1

三、实物工程量 ............................................................................................................................. 1

四、施工部署 ................................................................................................................................. 1

1、施工组织： .......................................................... 1

2、施工顺序 ............................................................ 2

五、施工准备 ................................................................................................................................. 2

1、技术准备 ............................................................ 2

2、材料准备 ............................................................ 3

六、主要工序的施工方法 ............................................................................................................. 3

1、测量放线工程 ........................................................ 3

2、土方开挖 ............................................................ 3

3、沥青混凝土垫层施工 .................................................. 3

4、钢筋工程 ............................................................ 4

5、模板 ................................................................ 5

6、混凝土工程 .......................................................... 7

7、地脚螺栓安装 ........................................................ 9

七、质量保证措施 ....................................................................................................................... 10

1、工程质量管理措施 ................................................... 10

2、质量控制要点 ....................................................... 10

八、安全措施 ............................................................................................................................... 12

1、钢筋工程 ........................................................... 12

2、模板工程 ........................................................... 12

3、砼工程 ............................................................. 13

4、脚手架工程 ......................................................... 13

5、高处作业 ........................................................... 13

6、临时用电 ........................................................... 13

7、夜间照明 ........................................................... 14

九、施工手段用料 ....................................................................................................................... 14 裂解炉基础工程施工方案

1 一、编制说明 1、本施工方案适用于兰州石化公司60万吨乙烯改扩建工程裂解炉基础的施工。 2、编制的主要依据有： 2.1裂解炉基础施工图。 2.2工程测量规范GB50026-93 2.3建筑地基基础工程施工质量验收规范GB50202-2002 2.4混凝土结构工程施工质量验收规范GB50204-2002 2.5钢筋焊接及验收规程JGJ18-2003 2.6建筑工程施工质量验收统一标准GB50300-2001 2.7混凝土质量控制标准GB50164-92 二、工程概况及施工条件 1、工程概况及特点： 年产60万吨/年乙烯改扩建工程建于兰州石化公司西区南部的兰州石化公司化肥厂内，裂解炉区位于新建乙烯装置的东北角，占地约138（东-西）m×42（南-北）m,共有5台13万吨乙烯裂解炉基础及10个J-3基础，裂解炉基础为筏板基础，单台基础承台尺寸为：15.97*22*1.5m，基础埋深为-5.0m。单个裂解炉基础的混凝土量大，厚度达1.5m，预埋螺栓直径大、数量多。重点为大体积混凝土内部温度的控制，防止出现温度应力裂缝；地脚螺栓直径大，其准确性要求高。 2、结构设计概况 2.1混凝土：基础垫层采用C10沥青混凝土，设备基础采用C30商品混凝土，挖深部分采用C15混凝土。 2.2钢筋：钢筋类别HPB235级、HRB335级，钢筋搭接形式：基础承台底板钢筋采用闪光对焊；基础柱子纵向钢筋通长钢筋；其它部位采用绑扎搭接。 三、实物工程量 序号 主要项目名称 单位 数量

1 土方开挖 立方 16000

2 土方回填 立方 8100

3 钢筋 吨 630

4 螺栓 根 656

5 模板 平方 1300

6 C10沥青混凝土 立方 198

7 C15混凝土 立方 3000

8 C30商品混凝土 立方 3200 四、施工部署 1、施工组织： 项目部根据工程具体情况，建立组织机构并明确责任分配，严格履行管理职责和权限，裂解炉基础工程施工方案

2 使之有效实施，规范项目质量管理，确保本工程质量目标的实现。 2、施工顺序 2.1定位放线→土方开挖、降水→地基处理→垫层→底板钢筋→底板模板→底板混凝土浇 筑→柱钢筋→柱模板→柱混凝土浇筑→基础防腐→回填土 2.2施工力量、技术力量安排 序号 工种 人数 主要任务 1 钢筋工 50 钢筋的加工制作与绑扎就位 2 木工 40 模板工程制作与拆除 3 混凝土 40 混凝土浇筑振捣与养护 4 普工 16 材料运输与装卸 5 电工 2 现场临时用电管理工作 6 焊工 4 钢筋焊接，加工制作 7 机械操作工 3 各种用电机械的操作与管理 8 架工 10 脚手架、安全防护设施搭设拆除 合计 165 五、施工准备 1、技术准备 1.1在认真审图的基础上，进行技术交底，并根据图纸要求配备相应规程、规范做好人员交底培训工作。 1.2施工机具准备 拟投入本工程的主要机械器具表 序号 机械和设备名称 型号规格 数量 备注

1 脚手架 Ф48 9800M

2 木板 δ=60 200M2

3 弯曲机 GW40-D 1

4 切断机 CQ40-A 1

5 调直机 1

6 振动器 10

7 电锯 MJ235 1

8 总配电箱 1

9 分箱 3

10 开关箱 8

11 经纬仪 J6 1 裂解炉基础工程施工方案

3 12 水准仪 DS3 2

13 闪光对焊机 150 2

1.3相关人员培训 开工前以及施工过程中，技术部门协同劳资部门应对现场管理人员进行相关业务的培训，做到熟悉建筑业的有关法律、法规、技术规范，并了解本工程的施工组织设计。所有人员应持证上岗。 2、材料准备 2.1项目部指定专人负责材料报验工作，以配合监理单位对工程质量的监控。 2.2土方：因土方开挖出的大多为废弃土，已运至垃圾站，回填用土根据现场进展随时组织进场。 2.3钢筋：将采用现场集中加工形式，根据部位进展情况随时组织进场。 2.4混凝土：采用商品混凝土。 2.5模板：主要采用12mm厚竹胶板（根据结构尺寸现场加工定形）。 六、主要工序的施工方法 1、测量放线工程 1.1与甲方办理交接桩手续，校算起始依据。对控制桩进行校测。 1.2 建立场区平面控制网。控制网采用一级控制网。 1.3所有进入现场的测量仪器均需经过计量部门检验合格后方可使用。所有测量人员一律 持证上岗。 1.4测量记录要做到原始真实、数据准确、内容完整。 1.5测量必须根据甲方提供的定位桩来确定每个基础的轴线及中心点。为了便于施工，可 将控制桩引出基坑外2米处，并保护。桩外部砖砌平板，将标高及轴线引至平板上，再由 公司和甲方（监理）三方现场技术管理人员复核无误后作为施工的依据，控制桩在施工过 程中应加强保护，如有松动，应及时校正。 2、土方开挖详见裂解炉基础开挖施工方案 3、沥青混凝土垫层施工 3.1沥青混凝土浇注前必须有配合比、原材料检验等试验报告。 3.2模板采用木模板，振捣方式采用碾压机碾压为主，平板振动器振动为辅，表面用热滚筒进行压实找平。 3.3 混凝土基层表面应清扫干净，不得有浮浆、灰尘等杂物，在沥青混凝土施工前，先在混凝土基层涂刷一层沥青稀胶泥。 3.4沥青混凝土铺摊温度控制在150-160℃，用碾压机进行碾压，碾压机无法碾压处用平板振动器进行压实。当表面压实后再用热滚筒进行滚压找平，使混凝土表面平整、密实、无裂纹缺损。 3.5沥青混凝土的垂直施工缝留成斜槎，并拍实。将斜槎表面清理干净后涂刷一层热沥青
