初三物理17.4《欧姆定律在串、并联电路中的应用》(2)

中小学1对1课外辅导专家

龙文教育·教务管理部 1 龙文教育学科教师辅导讲义

课 题 电路分析、欧姆定律 专题

教学目标

1. 电流和电路相关概念

2. 欧姆定律

3. 电表的正确使用、变化情况判断

4. 电学实验

5. 电路故障的判断方法

6. 电阻、滑动变阻器的连接及正确使用

重点、难点

 电路分析

 欧姆定律

 串并联电路特点及应用

 比例法在电学问题中的应用

 电学实验

考点及考试要求

能识别常见的串联、并联电路、会根据电路连接画出电路图和由电路图连接实物电路；理解电流、电压、电阻的概念，知道这些物理量的单位；知道决定电阻大小的因素；会正确使用电流表、电压表和滑动变阻器；知道串联电路中电流、电压、电阻的特点，能够进行有关计算；知道并联电路中电流、电压、电阻的特点，能够进行相关计算．

教学内容

《电流和电路》复习提纲

一、电荷

1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。

轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。

2、使物体带电的方法：

②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带电。

③感应带电：由于带电体的作用，使带电体附近的物体带电。

3、两种电荷：

正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。

实质：物质中的原子失去了电子

负电荷：规定：毛皮摩擦过的橡胶棒所带的电。

实质：物质中的原子得到了多余的电子

4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

5、验电器：构造：金属球、金属杆、金属箔

第四中学一次备课专用稿 九年级物理

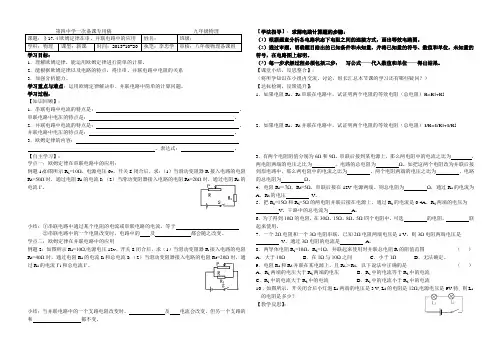

课题：§17.4欧姆定律在串、并联电路中的应用 姓名： 班级：

学科：物理 课型：新课 时间：2013-10-20 执笔：李忠学 审核：八年级物理备课组

学习目标：

1．理解欧姆定律，能运用欧姆定律进行简单的计算。

2．能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系

3．加强分析能力。

学习重点与难点：运用欧姆定律解决串、并联电路中简单的计算问题。

学习过程：

【知识回顾】：

1．串联电路中电流的特点是：

。

串联电路中电压的特点是：

。

2．并联电路中电流的特点是：

。

并联电路中电压的特点是： 。

3．欧姆定律的内容：

。表达式： 。

【自主学习】：

学点一：欧姆定律在串联电路中的应用：

例题1:如图所示R1=10Ω，电源电压6v，开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2=50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过电阻R1的电流I’。

小结：①串联电路中通过某个电阻的电流或串联电路的电流，等于

V

R0 S 1

2 玻璃管P 电极

橡皮塞

玻璃管Q 欧姆定律在串、并联电路中的应用

填空题：

1.（11连云港）交警在检查酒驾过程中，首先通过嗅觉感知其是否饮酒，进而通过酒精检测仪进行定量检测。该仪器原理可以简化成如图所示电路，其中Ro为定值电阻，R为气敏电阻，其阻值与酒精气体密度成反比．交警能闻到酒精味是因为___________。若驾驶员饮酒，检测时酒精检测仪上电压表的示数将_____________（选填“变大”或“变小”）。

2.（11海南）上图是小晖设计的压力传感器原理图，其中R是滑动变阻器，RO为定值电阻。压力F增大时，滑动变阻器接入电路的阻值_____，电压表的示数_____。（选填“增大”或“减少”）。

3.（11阜新）在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 (以上两空均填“变大”、“变小”或“不变”)。

4.（11三明）如图所示电路，电源电压恒为6V，电阻R1=3Ω, R2 =10Ω。闭合开关S，当滑片P置于最左端a时，电压表的示数为 V，置于最右端b时，电压表的示数为 V，滑片P从a端移向b端的过程中，电流表的示数_________（选填“变大”、“变小”或“不变”）。

5.（11吉林）如图所示电路，电源电压不变，当开关S由闭合到断开时，电压表的示数将__________，电流表的示数将 。

6.（10泰州）图10是自动测定油箱内油量的原理图．R2是规格为“20Ω 1A”的滑动变阻器。油量表是由量程为0～0.6A的电流表改装而成的，R1的阻值为10Ω，电源电压为3V。当油面上升时，电路中的电阻将____________，电流将________________（均选填“增大”或“减小”）；当R2的滑片处于最上端时，电路中的电流是___________A。

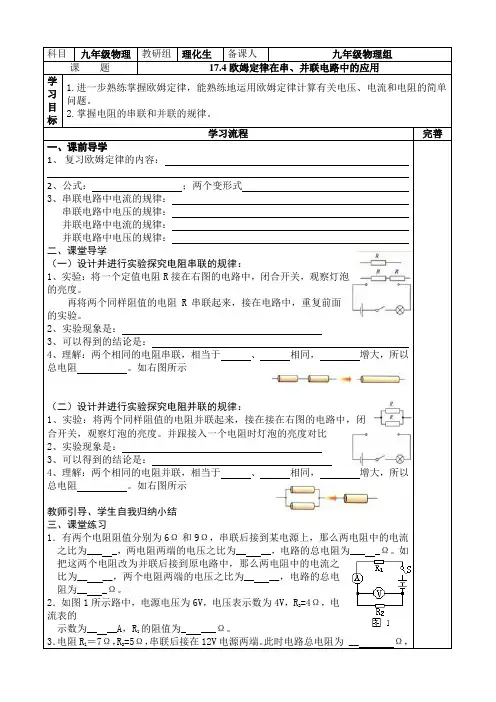

科目

九年级物理

教研组

理化生 备课人 九年级物理组

课 题 17.4欧姆定律在串、并联电路中的应用

学习

目

标 1.进一步熟练掌握欧姆定律，能熟练地运用欧姆定律计算有关电压、电流和电阻的简单问题。

2.掌握电阻的串联和并联的规律。

学习流程 完善

一、课前导学

1、 复习欧姆定律的内容：

2、公式： ；两个变形式

3、串联电路中电流的规律：

串联电路中电压的规律：

并联电路中电流的规律：

并联电路中电压的规律：

二、课堂导学

（一）设计并进行实验探究电阻串联的规律：

1、实验：将一个定值电阻R接在右图的电路中，闭合开关，观察灯泡的亮度。

再将两个同样阻值的电阻R串联起来，接在电路中，重复前面的实验。

2、实验现象是：

3、可以得到的结论是：

4、理解：两个相同的电阻串联，相当于 、 相同， 增大，所以总电阻 。如右图所示

（二）设计并进行实验探究电阻并联的规律：
