九年级物理第十七章 欧姆定律在串并联电路中的应用

2.6闭合电路的欧姆定律学案

一、学习目标

1、经历闭合电路欧姆定律的理论推导过程。体验能量守恒定律在电路中的具体应用，理解内、外电路的能量转化。

2、理解内外电路的电势降落，理解闭合电路欧姆定律及其表达式。

3、会用闭合电路欧姆定律分析路端电压与负载的关系，并能进行相关的电路分析和计算。

预习案

相关知识链接：

1、部分电路的欧姆定律I=U/R；

2、电源的作用：将其他形式的能转化成电能。

3、焦耳定律：Q= I2Rt，

4、电功：W = UIt

二、课前预习

1、闭合电路欧姆定律

（1）内电路、内阻、内电压

电源内部的电路叫____________。内电路的电阻叫__________。当电路中有电流通过时，内电路两端的电压叫___________。用U内表示

（2）外电路、路端电压

电源外部的电路叫____________。外电路两端的电压习惯上叫 ____________。用U外表示

2、电动势E、外电压U外与内电压U内三者之间的关系________________。

○1、电动势等于电源___________时两极间的电压

○2、用电压表接在电源两极间测得的电压U外___E

3、闭合电路欧姆定律

○1、内容___________

○2、表达式_________________________________

○3常用变形式U外=E-Ir

导学案

一、闭合电路欧姆定律的推导（教材p60）

1、外电路中电能转化成内能E外=____________。

2、内电路中电能转化成内能E内=____________。

3、非静电力做功为W=EIt，根据能量守恒定律，有W=E内+E外，所以EIt=_______________

整理得E=IR+Ir；即I=_________________。

4、常用的变式：_____________、______________、_______________。

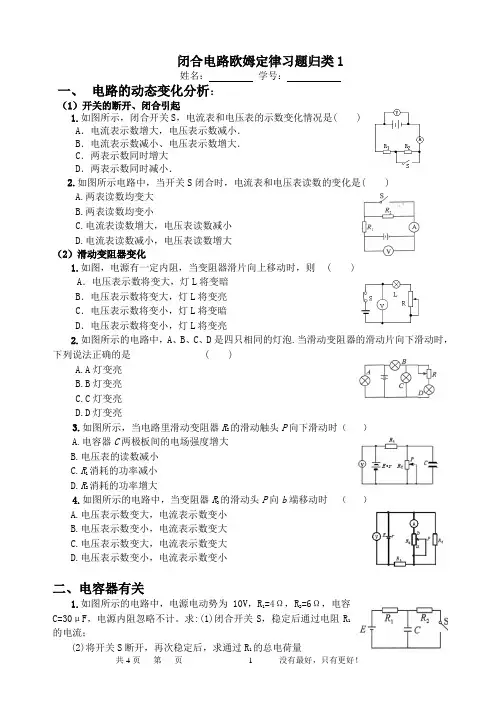

共4页 第 页 没有最好，只有更好！ 1 闭合电路欧姆定律习题归类1

姓名： 学号：

一、 电路的动态变化分析：

（1）开关的断开、闭合引起

1.如图所示，闭合开关S，电流表和电压表的示数变化情况是( )

A．电流表示数增大，电压表示数减小．

B．电流表示数减小、电压表示数增大．

C．两表示数同时增大

D．两表示数同时减小．

2.如图所示电路中，当开关S闭合时，电流表和电压表读数的变化是( )

A.两表读数均变大

B.两表读数均变小

C.电流表读数增大，电压表读数减小

D.电流表读数减小，电压表读数增大

（2）滑动变阻器变化

1.如图，电源有一定内阻，当变阻器滑片向上移动时，则 ( )

A．电压表示数将变大，灯L将变暗

B．电压表示数将变大，灯L将变亮

C．电压表示数将变小，灯L将变暗

D．电压表示数将变小，灯L将变亮

2.如图所示的电路中，A、B、C、D是四只相同的灯泡.当滑动变阻器的滑动片向下滑动时，下列说法正确的是 ( )

A.A灯变亮

B.B灯变亮

C.C灯变亮

D.D灯变亮

3.如图所示，当电路里滑动变阻器R2的滑动触头P向下滑动时（ ）

A.电容器C两极板间的电场强度增大

B.电压表的读数减小

C.R1消耗的功率减小

D.R2消耗的功率增大

4.如图所示的电路中，当变阻器R3的滑动头P向b端移动时（ ）

A.电压表示数变大，电流表示数变小

B.电压表示数变小，电流表示数变大

C.电压表示数变大，电流表示数变大

D.电压表示数变小，电流表示数变小

二、电容器有关

1.如图所示的电路中，电源电动势为10V，R1=4Ω，R2=6Ω，电容C=30μF，电源内阻忽略不计。求:(1)闭合开关S，稳定后通过电阻R1的电流；

苏科版九年级物理《第十三章 电路初探 第十四章 欧姆定律》基础练习题

1、用电器是_________电能的装置，而电源是_________电能的装置。

2、从能量的观点来看，电源是将________转化为_________的装置，而用电器是将______转化为__________的装置。

3、手机中的电池是充电电池，这种电池充电时是将________转化为___________，而通话时则是将________转化为_________。

4、组成电路的四个部分是_________、_________、__________、__________。在连接电路时，开关必须_______，滑动变阻器的滑片移到_____________位置。

5．电路有三种状态：(1)通路：__________的电路叫通路，通路时电路中______（有/无）电流流过；(2)断路：_______的电路叫断路，断路时电路中______（有/无）电流；(3)短路：直接把导线接在_______上的电路叫短路，短路的危害是__________________。

6．串联：把用电器____________连接起来，叫串联。（电路中任意一处断开，电路中都没有电流通过）

7．并联：把用电器_________地连接起来，叫并联。（并联电路中各个支路是互不影响的）

8．物理学中用___________来表示电流的大小。电流I的单位是：国际单位是：______；常用单位是：________、________。1A=_______mA=_______µA。

9．测量电流的仪表是：________，它的使用规则是：①电流表要_____联在电路中； ②接线柱的接法要正确，使电流从_________入，从________出；③被测电流不要超过电流表的________；在不知被测电流的大小时，应采用________的方法选择量程。④绝对不允许不经过用电器而把电流表连到___________。

- 1 - 17.4 欧姆定律在串、并联电路中的应用

1. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）

A．电流表A示数变大，电压表V2示数变小

B．电流表A示数变大，电压表V1示数变小

C．电压表V1示数变小，电压表V2示数变大

D．电压表V1示数不变，电压表V2示数变大

2. 如图所示，闭合开关S1，当S2由1掷到2时，电流表和电压表的示数变化情况是（ ）

A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数不变

C．电流表示数变大，电压表示数不变 D．电流表示数不变，电压表示数变小

3. 如图所示是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是 Ω。若将A、B两电阻并联后接在电压为2 V的电源两端，则并联电路干路中的电流是

A，此时电路总电阻值是 Ω．

4. 一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为 Ω；当把这个工具接在电压为 S2 R3 R1

A R2 V

2 1 S1

- 2 - 2 V的电路两端时，L、R并联的总电阻是 Ω．

5.如图所示，AB两点间的总电压为20 V，五个电阻电阻值均为4Ω，则电流表的示数为____________；电压表的示数为____________。

6. 如图所示电路，若甲、乙均为电流表，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝ ．

B AA A - 3 -

17.4 欧姆定律在串、并联电路中的应用

1.A

2.B

3. 10 0.6 3.33

4. 10 2.5

5. 2 A 16 V

6.３︰１
