计量泵使用说明书一、概述计量泵是一种用来精确计量液体流量的设备，广泛应用于化工、石油、制药等行业。
本说明书介绍了计量泵的基本原理、结构、操作方法以及常见故障排除方法，帮助用户正确认识、正确使用计量泵。
二、原理计量泵采用齿轮、脉冲电子流量计等结构，通过精确计量泵内液体的流量进行传感器信号的转换，反馈给控制回路，从而实现对液体流量的准确控制。
该设备具有高测量精度、流量范围广、灵敏度高等特点。
三、结构计量泵由泵体、电机、传感器、控制面板等部分组成。
泵体采用不锈钢材质制成，具有良好的耐压性能，并配备了密封件，确保液体不会泄漏。
电机被安装在泵体上，提供动力驱动泵体内的齿轮转动。
传感器通过与泵体内流体的互动，测量流量并将信号传输给控制面板。
四、使用方法1.连接电源：将计量泵正确接入电源，确保电源供应稳定。
2.连接线路：根据产品规格书提供的信息，正确接入计量泵的线路。
3.打开电源开关：打开电源开关，计量泵进入待机状态。
此时，控制面板会显示当前设定的流量值。
4.调节流量：通过控制面板上的按钮，调节流量值。
按下"+"按钮增加流量，按下"-"按钮减小流量。
通过观察控制面板上的显示数值，确认流量是否达到了所需设置。
5.开始计量：当流量设置完成后，按下计量按钮，计量泵开始工作，开始计量液体的流量。
6.停止计量：当流量达到预设值时，计量泵会自动停止计量。
用户也可以手动按下停止按钮，终止计量。
五、维护保养1.清洁：定期清洁计量泵的泵体和传感器，保持设备干净。
使用干净的布擦拭，避免使用化学清洁剂。
2.检查密封件：定期检查计量泵的密封件是否损坏，如发现损坏应及时更换。
3.润滑：定期为计量泵的齿轮部分添加润滑油，确保泵体内部运转平稳。
4.防护措施：避免计量泵遭受明火、腐蚀性物质等，避免损坏设备。
六、故障排除1.若计量泵工作时发生异常声音，应立即停机查看是否有杂物进入泵内或液体过载。
2.如果流量显示与实际流量不符，应检查传感器是否损坏或控制面板设置是否正确。
J型系列计量泵使用说明书上海净合设备有限公司一、概述本系列计量泵(以下简称泵)适用于输送温度-300C-1000C，(保温型泵适用输送1000C-5000C贴度0.3-8/s的不含固态颗粒之腐蚀或非腐蚀液体)。
(特殊型泵适用输送含有少量固体颗粒，粒度在0.5mm以下的悬浮液体)。
根据需要可选用单缸或多缸，柱塞式或隔膜式，多缸计量泵可同时输送一种或多种液体。
手动调节的泵在最大工况下计量精度在士1%以内(10:1)。
泵的流量可在0-100%内进行无级调节，建议在流量的30%-100%内使用。
二、结构说明本系列计量泵分三种机座：小(JX)、中(JZ)、大(JD)。
泵由传动机构、液力端、托架、联轴器等主要部分组成。
小机座的传动机构采用弓形凸轮式；中、大机座的传动机构采用N型轴式，三种机座的液力端均有柱塞式、隔膜式、保温式。
根据需要，流量可实现手动和自动控制。
1、弓形凸轮式传动机构电动机通过蜗杆蜗轮带动偏心轴旋转，经过弓形架使十字头、柱塞作直线往复运动，调节手轮可改变调节螺杆与偏心轴之间的距离，两者之间的距离越小泵行程越大，反之则越小。
2、N形轴式传动机构电动机通过蜗杆蜗轮带动偏心块旋转，经过连杆使十字头、柱塞作直线往复运动，调节手轮经N型轴可调节偏心距，偏心距越大泵行程越大，反之泵行程越小。
3、液力端液力端是液体的输送部分，其结构有柱塞式、隔膜式二种。
根据输送介质的要求液力端可选用不同的材料，如定货时未注明材料，按4类材料制造。
表一：液缸中装有不锈钢制成的双层吸入和排出阀，或单层吸入排出阀。
柱塞处的密封是根据使用要求来选择结构和材料的，有方形、V形等结构；有填充四氟，碳素纤维等多种材料，密封性能可靠，使用寿命长。
(2)隔膜式液力端隔膜式液力端装有隔膜、补油阀组等。
隔膜可使液缸后部隔膜腔的油与输送的液体分开，确保输送的液体绝对不漏。
柱塞的往复运动使隔膜腔里的油压发生变化，推动隔膜做往复运动来改变液缸内的容积，使吸入阀和排出阀交替动作，进行输送液体。

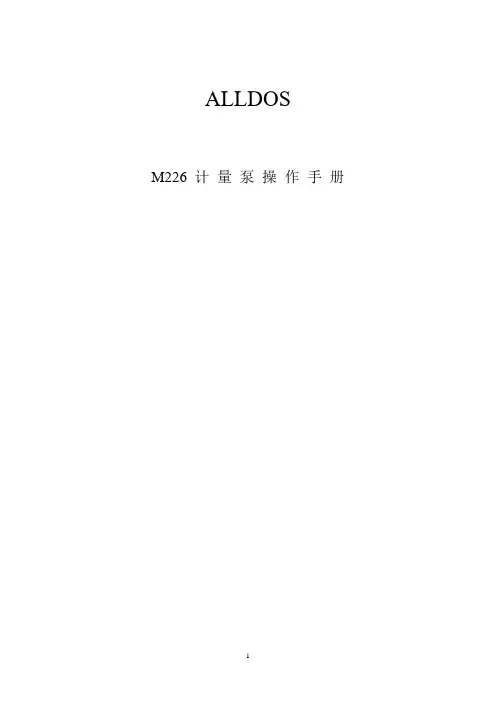

ALLDOSM226 计量泵操作手册1 重要注意事项1．1重要说明这是一本有关计量泵的装置，安装，调试和维护保养手册。
为了便于明确详述，因此，对于安装和操作，既不对于所有涉及部分都进行说明，也不集中某部分进行详述。
如果你要求进一步说明或者对某一问题感兴趣（而这一问题本手册没有涉及）请联系ALLDOS公司获取。
本手册给出的有关安全说明，要求严格执行。
1．2安全说明本技术操作手册中的安全说明。
“危险，警告和注意”的具体含义如下：危险：如果使用本词，表示如果没有按说明书进行操作，或没有按次序执行，将可能导致出现事故和伤害。
警告：如果使用本词，表示如果没按规定进行操作或没按次序执行，将可能导致损坏计量泵。
注意：如果使用本词，它提醒操作者，可能将有异常情况出现。
2 结构和功能2．1功能M226隔膜计量泵是采用电机驱动，装备机械隔膜进行控制的往复进给泵。
驱动电机的旋转能量输送到齿轮和离心轮再到计量泵隔膜。
计量泵的离心作用使弹簧产生张力而收缩后撞击顶杆而驱动。
通过调整计量泵的行程旋钮和阀杆，行程长度的变量使计量泵流量的调整比可达1：10比例。
2．2量泵的结构1马达5变量头2齿轮6吸入阀3离心轮7压力阀4计量泵隔膜8行程调节旋钮3技术参数机械特性表中参数参考以水为介质的情况下，计量泵的最大流量为多少公升，计量泵的最大压力，工作电压400V，三相交流马达和损耗量功率为H=0.5MWC双泵的参数乘2计算压力损耗量不包括注入点的损耗精确度参考ALLDOS公司编号NO.0010011的计量泵(以水为介质) 吸水真空度见5.2.1材料驱动参数电压变量范围下的标准电流数据以50HZ为参考。
更详技术参数尺寸图（图见P5）4.操作范围和计量泵介质M226计量泵所适合的流体介质是不易磨损，非易燃的。
并要求严格遵守以下说明：1接触介质部分的化学阻力取决于介质的类型，介质的温度和工作压力。
参考ALLDOS公司计量泵有关阻力的说明。
在已经确定介质类型，介质温度和工作压力后，ALLDOS公司将给出具体信息。

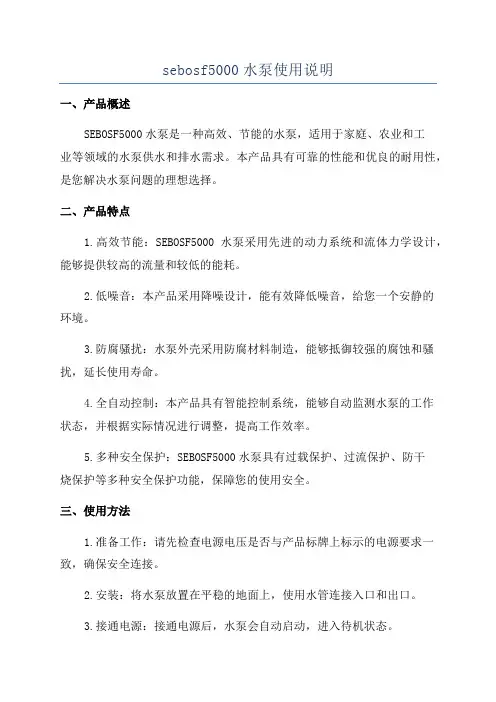

sebosf5000水泵使用说明一、产品概述SEBOSF5000水泵是一种高效、节能的水泵，适用于家庭、农业和工业等领域的水泵供水和排水需求。
本产品具有可靠的性能和优良的耐用性，是您解决水泵问题的理想选择。
二、产品特点1.高效节能：SEBOSF5000水泵采用先进的动力系统和流体力学设计，能够提供较高的流量和较低的能耗。
2.低噪音：本产品采用降噪设计，能有效降低噪音，给您一个安静的环境。
3.防腐骚扰：水泵外壳采用防腐材料制造，能够抵御较强的腐蚀和骚扰，延长使用寿命。
4.全自动控制：本产品具有智能控制系统，能够自动监测水泵的工作状态，并根据实际情况进行调整，提高工作效率。
5.多种安全保护：SEBOSF5000水泵具有过载保护、过流保护、防干烧保护等多种安全保护功能，保障您的使用安全。
三、使用方法1.准备工作：请先检查电源电压是否与产品标牌上标示的电源要求一致，确保安全连接。
2.安装：将水泵放置在平稳的地面上，使用水管连接入口和出口。
3.接通电源：接通电源后，水泵会自动启动，进入待机状态。
4.开始供水：打开泵使用开关，水泵将开始供水。
5.调节水流：根据实际需要，可以通过调节水泵的开关来控制水流大小。
6.停止供水：当不需要供水时，可关闭水泵使用开关，水泵将停止供水。
7.常规维护：定期清洁水泵的过滤网，以保证水泵正常工作。
在长期不使用时，应将水泵整体清洁，并储存在干燥通风的地方。
四、注意事项1.使用时请确保电源接地可靠，以免发生漏电等安全事故。
2.请勿将水泵浸入水中或放置在潮湿的地方。
3.长时间不使用水泵时，请拔掉电源插头，以免造成额外能耗或安全隐患。
4.请勿将泵用于非指定的液体或物体上。
5.每次使用后，请清洁过滤网，以保证水泵的正常工作。
6.本产品仅适用于家庭、农业和工业等常规用途，不适用于特殊场合。
五、常见问题解答1.为什么水泵无法启动？请检查电源是否正常连接，电源开关是否打开，并确保电源电压是否与产品要求一致。
以下为面板及按键功能说明：消参数设置，泵启动/停止二．操作说明1.计量泵启动后，出现下图之版本介绍画面：2. 首先经过延迟时间（时间依照设定值设定），计量泵才会启动开始加药。
《DELAY》画面，按下任意键取消：3. 接着画面显示《STROKES》（依照设定的工作模式显示工作状态），如下图所示：启动/停止计量泵《ESC》键有两个功能，一是取消及放弃参数设置功能；二是作为计量泵的启动/关闭功能。
计量泵于《OFF》状态时，无法进入功能设置页面进行参数设置，如下图所示，按住《ESC》键（约3秒钟）启动计量泵；任何时间或任何设置页面按住《ESC》键（约3秒）可停止计量泵。
（OFF-停止，ON-启动）动作模式设置MODE－PROG[1]VMS MF型计量泵可工作于七种不同模式，分别为：CONSTANT/定量式、DIVIDE/脉冲分配式、MULTIPL Y/脉冲乘算式、PPM/百分比浓度控制式、BATCH/批量式、VOLT/电压控制式、mA/电流控制式。
我们的计量泵都是脉冲输出信号所以只需设置两个参数就可以实现计量泵的加药动作。
MULTIPLY/脉冲乘算式－MOD[03]接收脉冲水表或其他脉冲讯号来源，计量泵以倍数进行加药动作。
倍数最小值为1，错误的数值计量泵将不会储存。
若觉得加药太慢可以适当的增加倍数。
按《向上/向右》键修改参数值，按《E》键储存设置，按《ESC》键放弃修改或离开。
同时设置《DELAY TIME》(讯号周期时间)，计量泵将自动把动作间隔平均分散于下一个脉冲讯号之前，请参考初始设置说明《DELAY－SET[05]》。
设置SETUP－PROG[2]除了动作模式设置之外，另外有参数需进行设置，由《MODE－PROG[2]》选单进入。
TIMEOUT/脉冲间隔时间－SET[05]此设置仅对《MULTIPL Y》（脉冲乘算式）动作模式有效。
当计量泵接收到水表的讯号后就开始动作，动作时间为第一个脉冲至下一个脉冲的时间段。
J型系列计量泵使用说明书上海净合设备有限公司一、概述本系列计量泵(以下简称泵)适用于输送温度-300C-1000C，(保温型泵适用输送1000C-5000C贴度0.3-8/s的不含固态颗粒之腐蚀或非腐蚀液体)。
(特殊型泵适用输送含有少量固体颗粒，粒度在0.5mm以下的悬浮液体)。
根据需要可选用单缸或多缸，柱塞式或隔膜式，多缸计量泵可同时输送一种或多种液体。
手动调节的泵在最大工况下计量精度在士1%以内(10:1)。
泵的流量可在0-100%内进行无级调节，建议在流量的30%-100%内使用。
二、结构说明本系列计量泵分三种机座：小(JX)、中(JZ)、大(JD)。
泵由传动机构、液力端、托架、联轴器等主要部分组成。
小机座的传动机构采用弓形凸轮式；中、大机座的传动机构采用N型轴式，三种机座的液力端均有柱塞式、隔膜式、保温式。
根据需要，流量可实现手动和自动控制。
1、弓形凸轮式传动机构电动机通过蜗杆蜗轮带动偏心轴旋转，经过弓形架使十字头、柱塞作直线往复运动，调节手轮可改变调节螺杆与偏心轴之间的距离，两者之间的距离越小泵行程越大，反之则越小。
2、N形轴式传动机构电动机通过蜗杆蜗轮带动偏心块旋转，经过连杆使十字头、柱塞作直线往复运动，调节手轮经N型轴可调节偏心距，偏心距越大泵行程越大，反之泵行程越小。
3、液力端液力端是液体的输送部分，其结构有柱塞式、隔膜式二种。
根据输送介质的要求液力端可选用不同的材料，如定货时未注明材料，按4类材料制造。
表一：液缸中装有不锈钢制成的双层吸入和排出阀，或单层吸入排出阀。
柱塞处的密封是根据使用要求来选择结构和材料的，有方形、V形等结构；有填充四氟，碳素纤维等多种材料，密封性能可靠，使用寿命长。
(2)隔膜式液力端隔膜式液力端装有隔膜、补油阀组等。
隔膜可使液缸后部隔膜腔的油与输送的液体分开，确保输送的液体绝对不漏。
柱塞的往复运动使隔膜腔里的油压发生变化，推动隔膜做往复运动来改变液缸内的容积，使吸入阀和排出阀交替动作，进行输送液体。

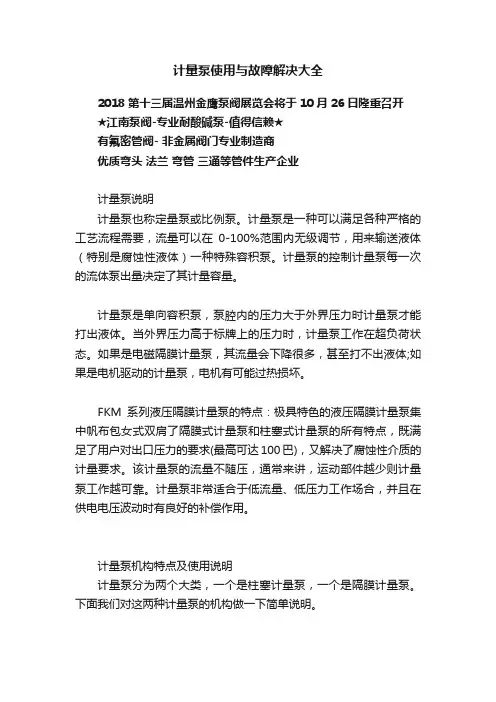

计量泵使用与故障解决大全2018第十三届温州金鹰泵阀展览会将于10月26日隆重召开★江南泵阀-专业耐酸碱泵-值得信赖★有氟密管阀- 非金属阀门专业制造商优质弯头法兰弯管三通等管件生产企业计量泵说明计量泵也称定量泵或比例泵。
计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。
计量泵的控制计量泵每一次的流体泵出量决定了其计量容量。
计量泵是单向容积泵，泵腔内的压力大于外界压力时计量泵才能打出液体。
当外界压力高于标牌上的压力时，计量泵工作在超负荷状态。
如果是电磁隔膜计量泵，其流量会下降很多，甚至打不出液体;如果是电机驱动的计量泵，电机有可能过热损坏。
FKM系列液压隔膜计量泵的特点：极具特色的液压隔膜计量泵集中帆布包女式双肩了隔膜式计量泵和柱塞式计量泵的所有特点，既满足了用户对出口压力的要求(最高可达100巴)，又解决了腐蚀性介质的计量要求。
该计量泵的流量不随压，通常来讲，运动部件越少则计量泵工作越可靠。
计量泵非常适合于低流量、低压力工作场合，并且在供电电压波动时有良好的补偿作用。
计量泵机构特点及使用说明计量泵分为两个大类，一个是柱塞计量泵，一个是隔膜计量泵。
下面我们对这两种计量泵的机构做一下简单说明。
柱塞计量泵：电机通过直联传动带动蜗轮蜗杆副作变速运动，在曲柄连杆机构的作用下，将旋转运动转变为往复直线运动。
柱塞在往复直线运动中，直接与所输送的介质接触，通过泵头上的单向阀启闭作用完成吸排目的。
达到输送液体的功能。
以一个柱塞为原理介绍，一个柱塞泵上有两个单向阀，并且方向相反，柱塞向一个方向运动时缸内出现负压，这时一个单向阀打开液体被吸入缸内，柱塞向另一个方向运动时，将液体压缩后另一个单向阀被打开，被吸入缸内的液体被排出。
这种工作方式连续运动后就形成了连续供液。
隔膜计量泵：电机通过直联传动带动蜗轮蜗杆副作变速运动，在曲柄连杆机构的作用下，将旋转运动转变为往复直线运动。

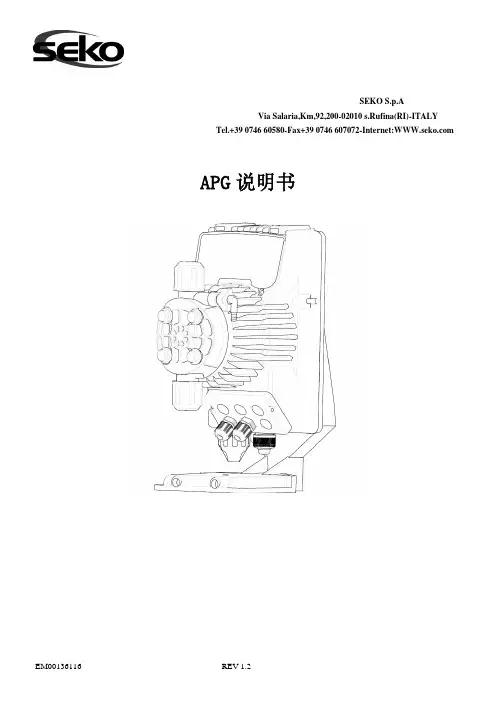

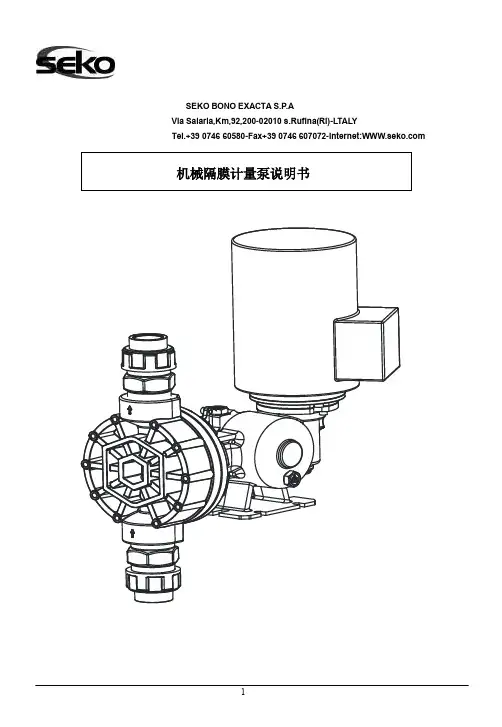

SEKO BONO EXACTA S.P.AVia Salaria,Km,92,200-02010 s.Rufina(RI)-LTAL YTel.+39 0746 60580-Fax+39 0746 607072-Internet:感谢您购买SEKO计量泵,为了使您能够正确安装和使用本产品,特编写了此说明书。
在安装和开始使用本设备之前,请仔细阅读本说明书; 未按照本说明书的要求操作而造成的任何损失,SEKO公司将不承担任何责任。
本说明书中的内容,如有变动,恕不另行通知。
保修期限及范围[1]自产品出厂之日起一年为产品保修期[2]在保修期内，用户正常使用条件下，如因设计和制造不当而导致的部件脱落或缺陷，厂家将进行免费维修或更换。
[3]以下情况下，用户须自行承担维修或更换的费用：1. 产品已过保修期2. 错误使用或存放3. 使用非厂家指定的，等级低劣的部件4. 非经厂家或厂家指定人员维修或改动而引起的损坏5. 因火灾、地震或其他自然灾害引起的损坏[4]厂家不承担任何因根据用户的标准、使用由用户指定的原料生产的产品的责任。
[5]厂家对因由所投流体引起的化学反应对产品的腐蚀或流体本身对产品的腐蚀不承担任何责任，厂家根据用户的要求给出的产品选型，仅为推荐使用，不承担任何使用后果。
[6]故障或损坏原因应由用户和厂家服务工程师详细讨论后作出。
[7]厂家不赔偿因产品使用过程中发生灾难而导致的不同的费用。
维修产品在使用过程中，用户如发现异常，请立即停止产品运行，检查是否有部件工作失灵（参照说明书）[1]请联系厂家或经销商进行维修。
[2]致电厂家或经销商要求维修前，请再次细读说明书，检查产品[3]如需维修，请提供以下信息：1. 型号及生产编号2. 产品工作环境及已使用年限3. 故障的详细情况如需返回厂家维修时，请彻底清洗泵腔内的残余的流体。
目录1. 概述1.1 应用范围1.2 产品识别码1.3 机械装置和变速箱1.3.1 冲程长度调节1.4 泵头1.4.1 操作须知2. 安装2.1 安全注意事项2.2 安装说明2.3 吸入装置2.4 排出装置3. 启动4. 维护4.1 注油4.2 注油注意事项4.3 泵头拆卸及安装示意图4.4 推荐使用电机4.5 电机安装注意事项4.6 泵头4.7 推荐使用配件5. 故障排除6. 产品装卸与存储6.1 装卸6.2 存储与保存1.1， 传动装置， 机械装置， 冲程长度调节旋钮，触液端。

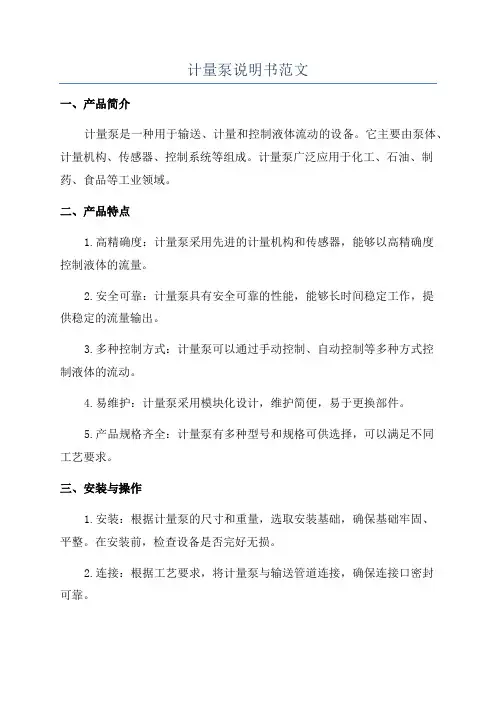

计量泵说明书范文一、产品简介计量泵是一种用于输送、计量和控制液体流动的设备。
它主要由泵体、计量机构、传感器、控制系统等组成。
计量泵广泛应用于化工、石油、制药、食品等工业领域。
二、产品特点1.高精确度：计量泵采用先进的计量机构和传感器，能够以高精确度控制液体的流量。
2.安全可靠：计量泵具有安全可靠的性能，能够长时间稳定工作，提供稳定的流量输出。
3.多种控制方式：计量泵可以通过手动控制、自动控制等多种方式控制液体的流动。
4.易维护：计量泵采用模块化设计，维护简便，易于更换部件。
5.产品规格齐全：计量泵有多种型号和规格可供选择，可以满足不同工艺要求。
三、安装与操作1.安装：根据计量泵的尺寸和重量，选取安装基础，确保基础牢固、平整。
在安装前，检查设备是否完好无损。
2.连接：根据工艺要求，将计量泵与输送管道连接，确保连接口密封可靠。
3.电气接线：根据电气控制系统的要求，进行电气接线，确保电气连接正确可靠。
4.操作：打开计量泵的电源，按照使用说明操作控制面板，设置所需的流量和压力参数。
四、维护与保养1.定期检查：定期检查计量泵的泵体、计量机构、传感器等部件，确保其处于正常工作状态。
2.清洗：根据需要，定期清洗计量泵内部的管道和部件，防止堵塞和污染。
3.润滑：根据使用说明，定期对计量泵的润滑部件进行润滑，确保其运动部分的正常运转。
4.预防维护：定期检查计量泵的密封件、管道连接等，及时进行维修和更换，以防止泄漏和故障。
五、故障排除1.泵无法启动：检查电源是否正常，检查是否有线路故障，检查是否有过载保护装置动作。
2.流量异常：检查计量泵的计量机构是否损坏，检查传感器是否正常工作。
3.压力异常：检查计量泵的控制系统是否设置正确，检查是否存在管道堵塞或泄漏。
4.噪音过大：检查计量泵的各个部件是否松动，检查泵体是否受到损坏。
六、安全注意事项1.在操作计量泵时，应戴上安全帽、防护眼镜和防滑鞋。
2.操作过程中应注意保持清洁，防止溅洒液体。
计量泵操作及使用说明书第一节说明慨述MILROYAL B为往复式容积控制泵，依靠泵入口和出口的正压差输送给定体积的液体，输送量可以准确控制在设定量的1％内。
泵由三个主要部件组成：⑴驱动装置，⑵往复活塞，⑶泵头（液端）。
泵的输出流量是驱动速度、活塞行程长度和活塞直径的函数。
而且，一个给定的输出量是可以通过对泵的行程长度（冲程）进行机械（微米手柄）或（备选）电动或气动调节进行改变，泵驱动可配置填料柱塞（容积阀），圆隔膜或高性能隔膜（双隔膜）泵头。
本手册包含了机械调节驱动部分。
操作原理驱动装置带动泵柱塞，吸入行程时将液体吸入泵头（液端），而在随后的排出行程时将液体排出，只有当排出压力大于吸入压力时，才能获得精确的流量控制。
MILROYAL B型泵独特的驱动机构是专利设计的曲柄原理，涡轮驱动曲柄使之在一个可变的平面上旋转，由于曲柄平面在垂直方向改变，因此通过曲柄与柱塞相连可获得往复运动。
通过从垂直位置开始调节曲柄平面斜度可使泵的行程长度从零增至最大值。
随着柱塞在泵头往复运行，液体便交替的被吸入和排出，在泵的吸入行程（向后），柱塞在泵头腔产生一负压，吸入线上液体压力使吸入口止回阀球体离位，液体流入泵头腔，在排出行程中，柱塞向前移动，在液体上加压，使排出口止回阀球体离位而将液体排出。
在每个吸入行程，排出止回阀球就位，而在每个排出行程，吸入止回阀球就位（泵头压力大于吸入压力）。
这种操作方式的作用是阻止液体回流，并确保液体从吸入端通过泵头腔至排出端排出。
填料柱塞泵头，柱塞与输送液体相接触，而隔膜泵头则使输送液体与柱塞隔离。
在后者的设计中，柱塞移动液体，推动与输送液体相接触的隔膜，迫使输送液体通过泵头。
（隔膜泵头单独进行讲述。
）安全预防措施在安装、操作、维护MILROYAL B型泵时，应事先考虑各安全注意事项。
操作设备时，应使用适宜的工具、防护服和保护镜，安装设备时应注意确保操作安全。
遵守手册的说明，对不同的输送液体应采取适当的安全措施，对危险介质应小心（如腐蚀、有毒、溶剂、酸、碱、可燃物等）。
计量泵使用说明————————————————————————————————作者：————————————————————————————————日期:ﻩ目录一. 概述: ................................................................................................................................................................. ２1. 简介:.................................................................................................................................................... ２２．型号说明:....................................................................................................................................... ２3. 泵的结构及工作原理: (3)1）.传动机座部件结构: (3)2)．行程调节机构及调量表的使用： (3)3). 泵头结构:ﻩ３4). 泵缸头工作原理： (3)5).隔膜泵补油系统:3ﻩ二.安装及配管：ﻩ４1.开箱： (4)2. 安装：4ﻩ3．配管:4ﻩ1). 通则: (4)2）. 户外安装： (4)３）. 吸入管路：4ﻩ4). 排出管路： (4)5)．典型管路系统配置：5ﻩ6）. 电气连接：5ﻩ三、操作： (5)１. 启动前的准备工作：5ﻩ２. 初次启动：6ﻩ3.流量的校验与标定:6ﻩ4.填料的初始调节： (6)5.调量表的初始调节： (6)６.补油阀组的调节:7ﻩ1).安全自动补油阀组的调节:ﻩ７2）.限位补油阀的放气及安全阀调节: (7)７. 流量的远距离和自动控制: (7)8．隔膜破裂报警装置： ...................................................................................................................... ７9．运行操作:ﻩ７10.停泵：7ﻩ四、运行维护:8ﻩ1. 备件:ﻩ８2.零部件备件订货应包含的信息：8ﻩ3. 常规的预防性维护:ﻩ８1). 润滑油的更换:8ﻩ２). 填料的更换与跑合： (8)３)．吸入、排出阀组的维护:ﻩ９五、泵的拆装顺序： ............................................................................................................................................. ９1.柱塞计量泵泵头部件的拆卸: (9)２．隔膜计量泵泵头部件的拆卸: (9)3.传动箱部件的拆卸： ........................................................................................................................... ９4．计量泵的装配: (9)六、使用中可能发生的故障、原因及排除方法：(见下表)10ﻩ一. 概述:１． 简介:Ｊ系列计量泵为往复式可变容积泵，在压差作用下,可用于输送特定体积的液体，无论泵工作或停机时,其流量均可调节，输送量可稳定控制在设定值的±1%以内。
M226计量泵操作手册预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制ALLDOSM226 计量泵操作手册1 重要注意事项1．1重要说明这是一本有关计量泵的装置，安装，调试和维护保养手册。
为了便于明确详述，因此，对于安装和操作，既不对于所有涉及部分都进行说明，也不集中某部分进行详述。
如果你要求进一步说明或者对某一问题感兴趣（而这一问题本手册没有涉及）请联系ALLDOS公司获取。
本手册给出的有关安全说明，要求严格执行。
1．2安全说明本技术操作手册中的安全说明。
“危险，警告和注意”的具体含义如下：危险：如果使用本词，表示如果没有按说明书进行操作，或没有按次序执行，将可能导致出现事故和伤害。
警告：如果使用本词，表示如果没按规定进行操作或没按次序执行，将可能导致损坏计量泵。
注意：如果使用本词，它提醒操作者，可能将有异常情况出现。
2 结构和功能2．1功能M226隔膜计量泵是采用电机驱动，装备机械隔膜进行控制的往复进给泵。
驱动电机的旋转能量输送到齿轮和离心轮再到计量泵隔膜。
计量泵的离心作用使弹簧产生张力而收缩后撞击顶杆而驱动。
通过调整计量泵的行程旋钮和阀杆，行程长度的变量使计量泵流量的调整比可达1：10比例。
2．2量泵的结构1马达5变量头2齿轮6吸入阀3离心轮7压力阀4计量泵隔膜8行程调节旋钮3技术参数机械特性表中参数参考以水为介质的情况下，计量泵的最大流量为多少公升，计量泵的最大压力，工作电压400V，三相交流马达和损耗量功率为H=0.5MWC双泵的参数乘2计算压力损耗量不包括注入点的损耗精确度参考ALLDOS公司编号NO.0010011的计量泵(以水为介质) 吸水真空度见5.2.1材料驱动参数电压变量范围下的标准电流数据以50HZ为参考。
更详技术参数尺寸图（图见P5）4.操作范围和计量泵介质M226计量泵所适合的流体介质是不易磨损，非易燃的。
并要求严格遵守以下说明：1接触介质部分的化学阻力取决于介质的类型，介质的温度和工作压力。
计量泵系列产品使用说明书上海哥尼流泵业有限公司注意：1、计量泵使用前请在齿轮箱内加220#蜗轮蜗杆油或50#齿轮油至油标，并在液压油池内加L-HM32-46液压油至油标。
2、计量泵电机接线一定要按照电机名牌的电压接线（380V或220V）。
3、计量泵开机之前一定要确保出口管道通畅（阀门全开）。
4、不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而造成计量泵不出水，压力变小或流量变小）。
5、出口管道压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀，防止产生缸吸。
一、概述液压隔膜式计量泵常用单联的独立参数提供用户。
也可根据用户需要制造同机座同规格的多联组合或不同机座不同规格组合。
多联式适用于工艺流程中需多种介质的比例配送。
该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。
用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。
其流量可以开机（或定机）时从0—100%范围内无级调节。
（根据计量泵的特性，最少行程一般不小于总行程的10%）单缸泵适用于单一液体的场合；组合泵可作比例泵使用，也可并联使用；泵组合可作为三比例泵使用，也可三泵并联，以达到较大排量，增高了液体的脉冲频率，促使液体连续顺畅加入。
该型泵可输送温度-20—100℃，粘度为0.3—800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。
不同型号的计量泵均可根据用户要求装配变频电机（能接收4—20mA电流信号）或防爆电机。
泵的型号规格及参数请参考本公司的产品样本。
液压隔膜式计量泵采用两种调节方式：一是改变泵的柱塞行程长度，可在停机或运行状态进行。
计量精度在±1%以内，用于手动调节的有调量表，千分尺来指示柱塞相对行程值。
三是采用变频电机与变频器组合，改变输入电源频率调节泵速，改变流量大小。
此方法适用于自动、遥控及计算机管理等调节方式（另见计量泵自动控制使用说明书）。
南方赛珀计量泵说明书
一、产品介绍
南方赛珀计量泵是一种用于输送流体的设备，采用计量泵原理，能够精确地控制流体的流量和压力。
该计量泵具有结构紧凑、性能稳定、操作简便等特点，广泛应用于化工、石油、制药等领域。
二、产品结构
南方赛珀计量泵由泵体、驱动装置、计量装置和控制系统等部分组成。
泵体通常由不锈钢材料制成，具有良好的耐腐蚀性能，能够适应不同介质的输送需求。
驱动装置采用电机驱动，能够提供稳定的动力源。
计量装置通过精确的测量机构，实现对流体流量的准确控制。
控制系统则负责监测和调节泵的工作状态。
三、工作原理
南方赛珀计量泵的工作原理基于容积变化的原理。
当泵体扩大时，吸入液体；当泵体缩小时，排出液体。
通过驱动装置的控制，使泵体不断地扩大和缩小，从而实现液体的连续输送。
计量装置通过对泵体容积的测量，实时监测液体的流量，并通过控制系统的反馈，调节驱动装置的工作状态，以达到精确控制流体流量的目的。
四、产品特点
1. 精确计量：南方赛珀计量泵采用高精度的计量装置，能够实现流体流量的精确控制，保证输送过程中的准确性。
2. 高效节能：该计量泵采用先进的驱动装置和控制系统，能够实现高效的泵送过程，并且具有节能的特点。
3. 耐腐蚀性强：泵体采用不锈钢材料制成，能够适应各种腐蚀性介质的输送需要。
4. 操作简便：南方赛珀计量泵的操作界面友好，操作简单方便，无需专业技术人员即可进行操作和维护。
5. 结构紧凑：产品体积小巧，结构紧凑，占用空间小，适用于各种场所。
五、适用领域
南方赛珀计量泵广泛应用于化工、石油、制药、食品等领域，可以用于各种介质的输送，如液体、气体、悬浮液等。
其精确的计量能力，使其在需要精确配比的工艺中得到广泛应用，如化工生产、药品配制等。
六、使用注意事项
1. 在使用前，请仔细阅读本说明书，并按照操作规程正确使用计量泵。
2. 在使用计量泵时，应根据实际工艺要求，正确设置流量和压力参数。
3. 在计量泵运行过程中，应定期对设备进行维护保养，确保设备的正常运行。
4. 若发现设备异常情况或故障，请及时停机检修，切勿强行使用。
5. 在清洗和维修设备时，请切断电源，并采取相应的安全措施，确保人身安全。
6. 请勿将计量泵用于其它用途，以免损坏设备或造成人员伤害。
七、总结
南方赛珀计量泵是一种精确控制流体流量的设备，具有精确计量、高效节能、耐腐蚀、操作简便等特点。
广泛应用于化工、石油、制药等领域，在流体输送过程中起到重要作用。
使用时需要注意安全操作，并进行定期维护保养，以保证设备的正常运行和服务寿命。
