变压器寄生参数测量方法

变压器测量方法与步骤今天就来好好唠唠变压器的测量方法和步骤。

这变压器啊，在咱生活中那可挺重要，要想知道它好不好使，就得会测量。

咱得准备好工具。

像万用表、兆欧表这些那都是少不了的。

万用表可以用来测量电压、电流啥的，兆欧表呢，主要是用来测绝缘电阻的。

准备好了工具，咱就可以开始动手啦。

第一步，外观检查。

咱先看看变压器的外观有没有啥明显的损坏。

比如说，外壳有没有裂缝啊，接线端子有没有松动啊，油位是不是正常啊等等。

如果外观有问题，那可得小心了，说不定里面也有毛病呢。

第二步，测量绕组的直流电阻。

这一步很重要哦，可以用万用表或者专门的直流电阻测试仪来测量。

把测试仪的两个夹子分别夹在变压器绕组的两端，然后读取电阻值。

测量的时候要注意，要等测试仪稳定了再读数，而且要多测几次，取平均值，这样才准确。

如果绕组的直流电阻不平衡，那可能就有问题了，比如绕组短路、断路或者接触不良啥的。

第三步，测量绝缘电阻。

这就得用到兆欧表啦。

把兆欧表的一个夹子夹在变压器的外壳上，另一个夹子分别夹在绕组的两端，然后摇动兆欧表的手柄，让它产生高压。

等兆欧表的指针稳定了，就可以读取绝缘电阻值了。

测量绝缘电阻的时候要注意安全哦，别被电着了。

一般来说，变压器的绝缘电阻应该越大越好，如果绝缘电阻太小，那就说明变压器的绝缘性能不好，可能会有漏电的危险。

第四步，测量电压比。

这一步可以用变压器变比测试仪来测量。

把测试仪的两个夹子分别夹在变压器的高压侧和低压侧，然后按下测试按钮，测试仪就会自动测量出变压器的电压比。

电压比就是高压侧电压和低压侧电压的比值。

如果电压比不符合要求，那可能会影响变压器的正常运行。

第五步，测量空载电流和空载损耗。

这一步需要把变压器接上电源，但是不接负载，然后用电流表和功率表来测量空载电流和空载损耗。

空载电流就是变压器在没有负载的情况下流过的电流，空载损耗就是变压器在没有负载的情况下消耗的功率。

一般来说，空载电流和空载损耗越小越好，如果太大了，那就说明变压器的效率不高。

变压器参数测量方法嘿，咱今儿个就来聊聊变压器参数测量方法这档子事儿！你说这变压器啊，就像个神奇的大盒子，里面藏着好多奥秘呢！要想搞清楚它的参数，那可得有点小窍门。

先来说说电阻的测量吧。

这就好比是给变压器来个“体检”，看看它的“身体”状况咋样。

咱可以用一些专门的仪器，像电桥啥的，把电阻给测出来。

你想想，要是电阻不对劲，那变压器工作起来不就不灵光啦？这就跟人走路腿不舒服似的，那肯定走不快呀！然后是电抗的测量。

这电抗啊，就有点像变压器的“小脾气”，得好好捉摸。

通过一些特定的测试方法，咱能知道它这“小脾气”有多大。

要是电抗出了问题，那变压器运行起来可能就会闹点“小情绪”呢。

还有空载损耗和短路损耗的测量，这可都是关键啊！空载损耗就像是变压器啥也不做的时候自己消耗的能量，要是太高了，那不就浪费啦？短路损耗呢，就像是它在遇到点“小阻碍”时消耗的能量，这也得心里有数才行。

测量这些参数的时候，可得细心加耐心。

就像给宝贝瓷器做检查一样，轻手轻脚的，不能马虎。

不然测错了数据，那不就好比是给病人看错了病，开错了药嘛！咱还得注意测量的环境和条件呢。

不能在乱糟糟的地方测，那多不准确呀！就像你在闹市看书，能看得进去嘛？得找个安静、合适的地方，让变压器能好好地展示自己的参数。

总之啊，变压器参数测量可不是个简单的事儿，但只要咱用心去做，肯定能把它搞明白。

这就像是解开一道复杂的谜题，解开了就特有成就感！咱可不能小瞧了这些参数，它们可是关乎着变压器能不能好好工作，能不能给我们提供稳定可靠的电力呢！所以啊，大家可得重视起来，别不当回事儿哟！这变压器啊，可是咱生活中离不开的重要家伙，把它的参数搞清楚，咱才能更好地利用它呀！。

变压器参数测定变压器等效电路中的各参数，可别离经过空载实验和短路实验求得。

一、空载实验经过测定变压器凹凸压侧绕组的电压、空载电流和空载损耗,求得变压器变比和激磁阻抗参数。

图1.5.2-1单相变压器空载实验的原理接线图为安全起见和外表挑选便当，一般在低压侧加电源,高压侧开路。

激磁阻抗参数与铁心饱满程度有关，即与电源电压巨细有关，实验电压有必要取额定电压。

空载电流数值较小，为减小丈量过错，须将电流表挨近变压器接，然后顺次接功率表和电压表，如图1.5.2-1所示。

依据丈量数据:U2N(低压侧额定电压)、U10(高压侧开路电压)、I0(低压侧空载电流)和P0(空载损耗)，按空载作业时的等效电路图1.3.5-1，疏忽低压绕组漏阻抗(zmz2)，变比k和激磁阻抗参数核算公式如下：空载实验在低压侧加电源，所测数据为低压侧值，求得磁阻抗参数也为低压侧值，如需高压侧的激磁阻抗数值，还须进行折算，即乘(k*k)。

分外留神：对三相变压器进行参数核算，应首要将丈量数据换算为相值(相电压、相电流和一相的损耗)，然后才调代入公式，即公式中悉数数据有必要是相值。

二、短路实验经过测定变压器的短路电压、短路电流和短路损耗求得短路阻抗参数和变压器的首要参数：短路电压UkN。

图1.5.3-1单相变压器短路实验的原理接线图低压侧电流大，外表挑选不便当利利利当当利利利当当利当当当利当利利利当利利当当当利当当当利利当当当利利当利当，一般在高压侧加电源，低压侧短接。

从安全思考，一般取短路实验电流不跨过额定电流。

短路电压数值较小，为减小丈量过错，须将电压表挨近变压器接，然后顺次接功率表和电流表，如图1.5.3-1所示。

短路实验电压低，磁通小，铁耗可疏忽不计，而短路电流较大，因而能够为短路损耗等于铜耗。

依据丈量数据：短路电压Uk、短路电流Ik和短路损耗Pk，按变压器简化等效电路图1.4.5-3，可得短路阻抗参数核算公式如下：短路实验在高压侧加电源，所测数据为高压侧值，则求得的短路阻抗参数也为高压侧值，如需低压侧的数值，也须进行折算。

变压器的测量方法
变压器的测量方法主要有以下几种：
1. 静态测量法：通过测量变压器的参数，如绕组电阻、互感比、短路阻抗等来评估变压器的性能。

这种方法通常是在变压器不工作的情况下进行。

2. 动态测量法：通过对变压器在实际工作条件下的响应进行测量，如短路实验、开路实验、容载实验等来评估变压器的性能。

3. 相对测量法：通过测量变压器的绕组电阻、互感比等参数来与标准值或参考值进行对比，以判断变压器是否正常。

4. 绝缘测量法：通过测量变压器绝缘材料的绝缘电阻、绝缘介质的耐压等参数来评估变压器的绝缘性能。

5. 电压测量法：通过测量变压器的输入电压和输出电压的比值来确定变压器的变比。

需要注意的是，变压器的测量方法要根据具体情况选择，并且在实际测量过程中要注意安全，避免触电和其他安全事故的发生。

一般情况下，测量变压器应由专业人员进行。

精讲变压器的“寄生参数”——漏感与分布电容
本文主要为大家讲解一下变压器中的两个寄生参数，漏感与分布电容。

从定义到产生的原因，以及危害等多方面进行讲解。

大家好好学习吧！下面
先来介绍一下漏感的相关知识。

 漏感的定义
 漏感是电机初次级在耦合的过程中漏掉的那一部份磁通
 变压器的漏感应该是线圈所产生的磁力线不能都通过次级线圈,因此产生漏
磁的电感称为漏感。

 漏感产生的原因
 漏感的产生是由于某些初级（次级）磁通没有通过磁芯耦合到次级（初级），而是通过空气闭合返回到初级（次级）。

 导线的电导率大约为空气电导率的109倍，而变压器用的铁氧体磁芯材料
的磁导率大约只有空气磁导率的104倍。

因此磁通在通过铁氧体磁芯构成的
磁路时，就会有一部分漏入空气，在空气中形成闭合磁路，从而产生漏磁。

而且随着工作频率的提高，所使用的铁氧体磁芯材料的磁导率会降低。

因此
在高频下，这种现象更为明显。

 漏感的危害 
 漏感是开关变压器的一项重要指标，对开关电源性能指标的影响很大，漏
感的存在，当开关器件截止瞬间会产生反电动势，容易把开关器件过压击穿；漏感还可以与电路中的分布电容以及变压器线圈的分布电容组成振荡回路，
使电路产生振荡并向外辐射电磁能量，造成电磁干扰。

 影响漏感的因素 
 对于固定的已经制作好的变压器，漏感与以下几个因素有关：。

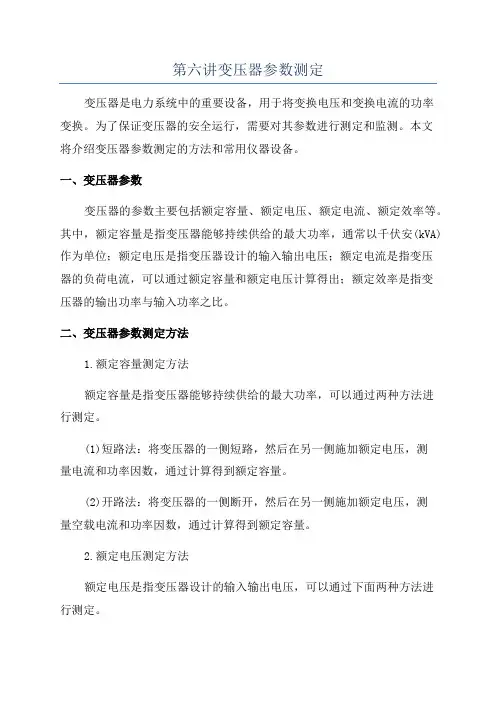

第六讲变压器参数测定变压器是电力系统中的重要设备，用于将变换电压和变换电流的功率变换。

为了保证变压器的安全运行，需要对其参数进行测定和监测。

本文将介绍变压器参数测定的方法和常用仪器设备。

一、变压器参数变压器的参数主要包括额定容量、额定电压、额定电流、额定效率等。

其中，额定容量是指变压器能够持续供给的最大功率，通常以千伏安(kVA)作为单位；额定电压是指变压器设计的输入输出电压；额定电流是指变压器的负荷电流，可以通过额定容量和额定电压计算得出；额定效率是指变压器的输出功率与输入功率之比。

二、变压器参数测定方法1.额定容量测定方法额定容量是指变压器能够持续供给的最大功率，可以通过两种方法进行测定。

(1)短路法：将变压器的一侧短路，然后在另一侧施加额定电压，测量电流和功率因数，通过计算得到额定容量。

(2)开路法：将变压器的一侧断开，然后在另一侧施加额定电压，测量空载电流和功率因数，通过计算得到额定容量。

2.额定电压测定方法额定电压是指变压器设计的输入输出电压，可以通过下面两种方法进行测定。

(1)绕组测定法：测量变压器的输入和输出绕组的电压，通过比较得到额定电压。

(2)开路法：将变压器的一侧断开，然后在另一侧施加额定电压，测量空载电压和空载电流，通过计算得到额定电压。

3.额定电流测定方法额定电流是指变压器的负荷电流，可以通过下面两种方法进行测定。

(1)短路法：将变压器的一侧短路，然后在另一侧施加额定电压，测量电流和功率因数，通过计算得到额定电流。

(2)绕组测定法：测量变压器的输入和输出绕组的电流，通过比较得到额定电流。

4.额定效率测定方法额定效率是指变压器的输出功率与输入功率之比，可以通过下面两种方法进行测定。

(1)开路法：将变压器的一侧断开，然后在另一侧施加额定电压，测量空载功率和空载电流，通过计算得到输入功率；然后测量负载状态下的有载功率和有载电流，通过计算得到输出功率。

(2)绕组测定法：测量变压器的输入和输出绕组的功率，通过比较得到输入功率和输出功率。

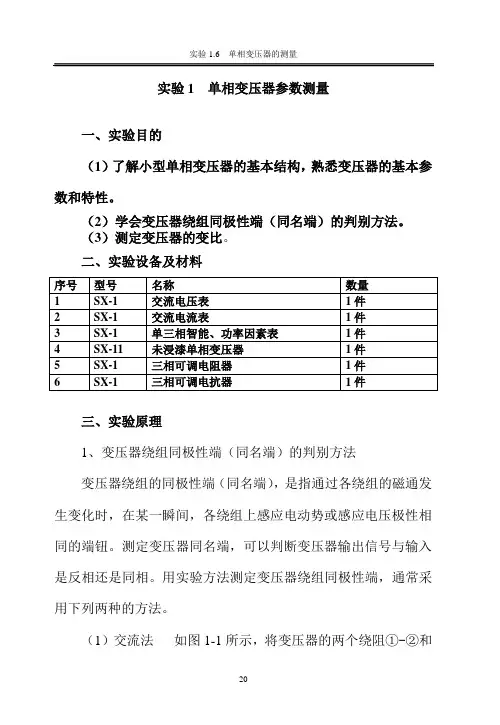

实验1 单相变压器参数测量一、实验目的（1）了解小型单相变压器的基本结构，熟悉变压器的基本参数和特性。

（2）学会变压器绕组同极性端（同名端）的判别方法。

（3）测定变压器的变比。

二、实验设备及材料三、实验原理1、变压器绕组同极性端（同名端）的判别方法变压器绕组的同极性端（同名端），是指通过各绕组的磁通发生变化时，在某一瞬间，各绕组上感应电动势或感应电压极性相同的端钮。

测定变压器同名端，可以判断变压器输出信号与输入是反相还是同相。

用实验方法测定变压器绕组同极性端，通常采用下列两种的方法。

（1）交流法如图1-1所示，将变压器的两个绕阻①-②和③-④的任意两个端点（如②和④）串联起来，在其中一个绕组（如①-②）两端加上一个比较低的电压（10~40V ，可用自耦变压器调节输出），用电压表分别测量两绕阻的电压U 12、U 34和串联的总电压U 13。

若U 13=U 12－U 34，则①和③是同极性端；若U 13=U 12+U 34，则①和④是同极性端。

（2）直流法 如图1-2所示，E =2~3V 。

当开关K 闭合瞬间，若直流检流计的指针正向偏转，则①和③是同极性端；反向偏转，则①和④是同极性端。

四、实验内容1、变压器绕组同极性端的判别（验证性实验）（1）用万用表电阻档测量变压器出线端的通断情况及电阻大小。

电阻大的判断为原边高压绕组，电阻小的为副边低压绕组。

然后据此任意标定变压器高压绕组的首末端A 、X 和低压绕组的首末端a 、x 。

图1-1 交流法测定变压器同极性端图1-2 直流法测定变压器同极性端图1-3变压器绕组同极性端测试（2）按图1-3所示连接实验测试电路，将X 、x 两点短接，把交流电源接到高压绕组端子A 、X 上。

（3）将可调交流电源的输出调至为12V ，用交流电压表分别测量U AX 、U ax 、U Aa ，并将测量结果记入表1-1中。

若U Aa =U AX－U ax ，则变压器首末端标记正确；若U Aa ＝U AX + U ax ，则变压器标记错误，只须将a 和x 端对调即可。

物理实验技术变压器参数测量方法介绍物理实验技术是物理学研究的基础，其中变压器参数的测量方法是物理实验中非常重要的一部分。

变压器是实验中常用的电器设备，它在输电、变电、配电和电力转换中起到了关键作用。

了解和掌握变压器的参数测量方法，对于工程师和科学家来说是至关重要的。

本文将介绍一些常见的变压器参数测量方法，帮助读者更好地理解和应用于相关实验中。

首先，我们来了解变压器的基本参数。

变压器的主要参数包括变比、空载电流、短路阻抗和负载能力。

变比是指输入和输出电压之间的比值，通常表示为线圈的匝数比。

空载电流是指在无负载时变压器所消耗的电流，它是测量变压器能耗的重要指标。

短路阻抗是指在短路状态下，变压器所提供的电流与电压之间的比值。

负载能力则是指变压器能够承受的最大负载电流。

在实验中测量变压器的参数，我们需要使用一些特定的测量仪器和方法。

常见的测量仪器有变压器分接开关、变压器参数测量仪和万用表等。

下面将介绍几种常用的变压器参数测量方法。

第一种方法是测量变压器的变比。

我们可以使用变压器分接开关来调节输入和输出电压的分接点，然后使用变压器参数测量仪测量不同分接点下的输入和输出电压，计算出它们的比值即可得到变比。

第二种方法是测量变压器的空载电流。

我们可以在变压器的输入端接入恒定电流源，然后通过测量输出端的电流，就可以得到变压器的空载电流。

在实际操作中，我们需要使用电流互感器或电流钳形表来测量小到难以测量的电流值。

第三种方法是测量变压器的短路阻抗。

我们可以在变压器的输出端接入短路电阻，然后通过测量输入端的电压和输出端的电流，就可以计算出短路阻抗。

在实验中，我们需要使用电流互感器或电流钳形表来测量输出侧的电流，以及电压测量仪来测量输入侧的电压。

最后一种方法是测量变压器的负载能力。

我们可以将不同负载连接到变压器的输出端，然后通过测量输出端的电流和电压，就可以计算出负载能力。

在实验中，我们需要使用负载箱或电阻箱来提供不同的负载，以及电流互感器或电流钳形表来测量输出侧的电流。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910139650.7(22)申请日 2019.02.26(71)申请人 北京航空航天大学地址 100191 北京市海淀区学院路37号(72)发明人 苏东林　朱凯翔　徐辉　彭珍珍　(74)专利代理机构 北京航智知识产权代理事务所(普通合伙) 11668代理人 陈磊　程连贞(51)Int.Cl.G01R 31/00(2006.01)(54)发明名称一种高频变压器寄生参数的测量装置(57)摘要本发明公开了一种高频变压器寄生参数的测量装置，包括：电源模块、信号发生模块、信号获取模块、信号分析模块以及信号调节模块；信号发生模块向待测高频变压器发送的激励信号为方波信号，无需对待测高频变压器进行扫频测量，属于时域测量，因此，测量次数大大减少，降低了对于测量装置和实际操作的要求，并且，通过信号调节模块调节待测高频变压器输出给信号获取模块的模拟信号，使得信号分析模块可以接收的不同的数字信号并根据不同的数字信号分析得出待测高频变压器的寄生参数，该分析过程并无矢量拟合，与现有的测量结果依赖于矢量拟合的测量方式相比，大大提高了测量结果的精度。

权利要求书2页 说明书8页 附图8页CN 109900983 A 2019.06.18C N 109900983A1.一种高频变压器寄生参数的测量装置，其特征在于，包括：电源模块、信号发生模块、信号获取模块、信号分析模块以及信号调节模块；其中，所述电源模块分别与所述信号发生模块、所述信号获取模块和所述信号分析模块电性连接，用于向所述信号发生模块、所述信号获取模块和所述信号分析模块提供电源；所述信号发生模块通过信号调节模块与待测高频变压器电性连接，用于向所述待测高频变压器发送方波信号；所述信号获取模块通过信号调节模块与所述待测高频变压器电性连接，所述信号获取模块与所述信号分析模块电性连接，用于接收所述待测高频变压器响应的模拟信号，将所述模拟信号转换成数字信号后发送给所述信号分析模块；所述信号调节模块，用于调节所述待测高频变压器输出给所述信号获取模块的模拟信号；所述信号分析模块，用于接收所述信号获取模块发送的所述数字信号，根据所述数字信号分析得出所述待测高频变压器的寄生参数。

变压器寄生电容测量方法说实话变压器寄生电容测量这事，我一开始也是瞎摸索。

我试过用那种普通的电容测量仪直接去测，心想这应该能成吧，结果根本就不行。

你知道吗，变压器那个电路环境很复杂的，就好像你在一个特别乱的房间里找一个小物件，直接用常规办法根本找不到。

后来我想啊，是不是可以从计算的角度入手呢。

我就根据那些理论公式，去算变压器各个参数对寄生电容的影响。

可是这得知道好多其他准确定量的数据啊，有些参数我根本测不准，算出来的结果跟实际偏差老大了，就像你问路，找了个自己都迷糊的人给你指道，那肯定错得离谱。

那怎么办呢？我就又想了个办法。

我把变压器接到一个简单的等效电路里，这个等效电路就像给变压器穿上了一件特制的衣服，让它的特性在这个电路里能比较单纯地表现出来。

这时候再用示波器去看相关的电压和电流的波形变化。

通过对这些波形的分析，我似乎能看到点寄生电容的影子了。

你看那示波器上的波形啊，就像是大海的波浪，其实里面夹杂着很多信息，你得仔细区分。

我还试过把变压器放到一个屏蔽良好的环境下去测，为啥这么做呢？就好比你在嘈杂的市场里听不清小声的话，把这些干扰源去掉或者减小，就像换了个安静的房间，也许就能听清了。

但是这个屏蔽环境做起来不容易，也花费了我不少时间和成本。

不确定我这些办法是不是对所有变压器都通用哈。

如果你的变压器规格比较特殊，可能得根据它的特点来调整测量方法。

比如，如果变压器电压等级比较高，在做实验的时候一定要注意安全防护，就像在雷雨天你得离大树远远的那种感觉。

还有，每次测量的时候，连接电路一定要牢固可靠，我就犯过因为连接不紧导致测量数据乱蹦的错误，这就像盖房子地基没打好，肯定处处是问题呀。

反正这变压器寄生电容测量啊，得多尝试不同方法，根据具体的情况灵活调整才行。
