初中物理《欧姆定律》单元测试卷拔高卷

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

九年级第十七章《欧姆定律》单元测试（含答案）一．选择题（每小题只有一个正确答案，请将正确答案填写在括号中，每小题2分，共28分）1．如图所示，探究“电流跟电压的关系”实验中，下列说法正确的是（ ） A ．探究电流跟电压的关系时，每次都要换不同阻值的电阻R B ．实验的结论是：电流跟电压成反比C ．闭合开关后，若电流表有示数，电压表无示数，则可能是电阻R 短路D ．多次实验是为了减少误差2．小明在“探究电流与电阻的关系”时，连接的电路如图甲所示。

他用阻值为5Ω、10Ω、15Ω、20Ω的定值电阻分别进行了4次实验，得到电流与电阻的关系图像如图乙所示。

下列说法正确的是（ ）A ．实验中进行多次实验的目的是为了减小实验误差B ．分析图乙可得：电压一定时，电阻与电流成反比C ．分析图乙可知，实验中电压表的示数一直为3V 不变D ．R 1由5Ω换成10Ω时，应向左调节滑动变阻器滑片3．在探究“电流与电阻关系”的实验中，电路如图所示，电源电压保持3V 不变，滑动变阻器的规格是“10Ω 1A ”。

先在A 、B 间接入10Ω的定值电阻R ，移动滑片P ，使电压表示数为2V 。

接下来他仅在A 、B 间更换不同的定值电阻，下列说法不正确的是（ ） A ．连接电路时，滑片应位于最右端，此时电流表和电压表的示数最小B ．用5Ω替换10Ω的电阻时，移动滑片使电压表示数为2V ，此时变阻器阻值为2.5ΩC ．用15Ω替换10Ω的电阻时，滑片P 仍在原位置，闭合开关，此时电流表示数为0.15AD ．用30Ω替换10Ω的电阻时，将滑片P 由原位置向右滑，即可使电压表示数为2V4．关于欧姆定律I =U R 及其变形式R =UI ，下列说法正确的是（ ） A ．通过导体的电流与导体两端的电压成正比 B ．导体电阻的大小跟通过导体的电流成反比 C ．导体电阻的大小跟加在导体两端的电压成正比D ．导体电阻的大小等于导体两端的电压与通过导体的电流之比5．某电路如图所示，电源两端的电压恒定不变，定值电阻器R 1＜R 2，闭合开关，电路正常工作，下列说法符合题意的是（ ）A．R1和R2的连接方式为串联 B．通过R1的电流比R2小C．若R1断路，电流表示数变大 D．若R1断路，电流表示数不变6．如图所示，电源电压为3V且保持不变。

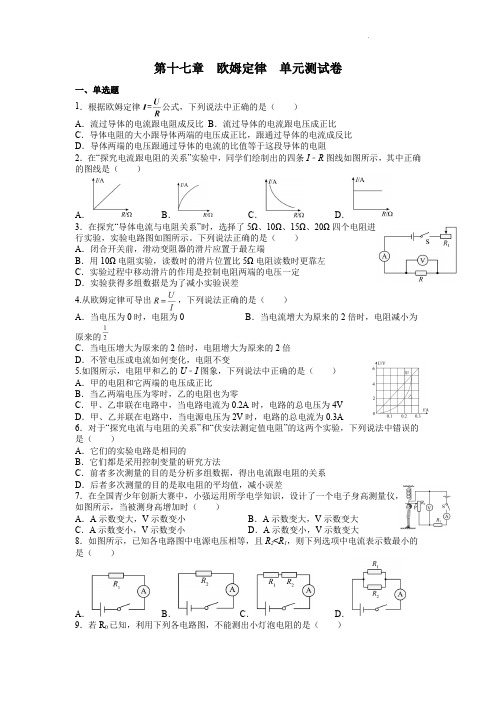

第十七章欧姆定律单元测试卷一、单选题1．根据欧姆定律公式，下列说法中正确的是（）A．流过导体的电流跟电阻成反比B．流过导体的电流跟电压成正比C．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比D．导体两端的电压跟通过导体的电流的比值等于这段导体的电阻2．在“探究电流跟电阻的关系”实验中，同学们绘制出的四条I﹣R图线如图所示，其中正确的图线是（）A．B．C．D．3．在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。

下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左C．实验过程中移动滑片的作用是控制电阻两端的电压一定D．实验获得多组数据是为了减小实验误差4.从欧姆定律可导出，下列说法正确的是（）A．当电压为0时，电阻为0 B．当电流增大为原来的2倍时，电阻减小为原来的C．当电压增大为原来的2倍时，电阻增大为原来的2倍D．不管电压或电流如何变化，电阻不变5.如图所示，电阻甲和乙的U﹣I图象，下列说法中正确的是（）A．甲的电阻和它两端的电压成正比B．当乙两端电压为零时，乙的电阻也为零C．甲、乙串联在电路中，当电路电流为0.2A时，电路的总电压为4VD．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A6．对于“探究电流与电阻的关系”和“伏安法测定值电阻”的这两个实验，下列说法中错误的是（）A．它们的实验电路是相同的B．它们都是采用控制变量的研究方法C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差7．在全国青少年创新大赛中，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，当被测身高增加时（）A．A示数变大，V示数变小B．A示数变大，V示数变大C．A示数变小，V示数变小D．A示数变小，V示数变大8．如图所示，已知各电路图中电源电压相等，且R2<R1，则下列选项中电流表示数最小的是（）A．B．C．D．9．若R0已知，利用下列各电路图，不能测出小灯泡电阻的是（）A．B．C．D．二、不定项选择题10.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象下列说法正确的是( )A．当在导体甲的两端加上2V的电压时，通过导体乙的电流为0.4AB．将甲、乙两导体并联后接到电压为2V的电源上时，干路中的电流为0.6AC．将甲、乙两导体串联后接到电压为6V的电源上时，电路中的电流为0.6AD．导体甲的电阻小于导体乙的电阻11. 如图所示的电路中，电源电压3V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A.电流表的示数减小B.电压表的示数增大C.电压表示数与电流表示数的比值不变D.当滑片移到a端时，电流表示数为0.2A 12．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

中考物理复习《欧姆定律》专项测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明A．匀速直线运动中速度与所运动路程的关系B．导体的电阻与其两端的电压的关系C．燃料完全燃烧放出的热量与质量的关系D．晶体加热时温度与时间的关系2．如图所示，电源电压为4.5V，电压表量程为“0∼3V”电流表量程为“0∼0.6A”，滑动变阻器规格为“10Ω0.5A”，小灯泡L标有“2.5V0.5A”（灯丝电阻不变）。

在保证电路安全的情况下，移动滑动变阻器的滑片，下列说法正确的是（）A．小灯泡的电阻为10ΩB．电压表示数变化范围是1.5V∼3VC．滑动变阻器连入电路的阻值变化范围是4Ω∼10ΩD．电流表示数变化范围是0.2∼0.5A3．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。

把它们串联在电路中，如图（乙）所示。

闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（）A．2.0V0.8W B．4.5V0.5WC．2.5V 1.0W D．4.5V 1.0W4．如图所示电路，电源电压一定。

电阻R1的阻值为R2的2倍。

当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1。

当开关S1、S2都断开时，电流表A1的示数为I1′。

则I1′与I1之比为（）A．6∼11B．2∼7C．1∼7D．3∼75．如图所示，电源电压恒定，闭合开关S，向右移动滑动变阻器滑片的过程中，关于电流表、电压表示数的变化情况，下列判断正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大6．如图所示，AB为铅笔芯，其电阻与长度成正比，c为铅笔芯的中点，在滑片P从c向d端滑动过程中，下列说法正确的是（）A．电路的总电阻逐渐增大B．A1、A2的示数同时增加C．A1示数变化量大于A2示数变化量D．A1示数变化量小于A2示数变化量R阻值的四种电路，电源电压恒定且未知，7．如图是学校兴趣小组利用实验室常用仪器设计测量未知电阻xR0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出x R阻值的电路（）A．只有∼∼B．只有∼∼C．只有∼∼∼D．∼∼∼∼8．如图所示，是小明测量未知电阻R x的实验电路，电源电压不变，其中R0为阻值已知的定值电阻．当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2．则下列四个选项中，R x的表达式正确的是（）A．R x=B．R x=C．R x=R0D．R x=R09．某同学在只有电流表或电压表的情况下想测量未知电阻R X的阻值，其中电源电压不变且未知，定值电阻的阻值和滑动变阻器的最大阻值均已知。

第十四章欧姆定律单元测试卷一、单选题1．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线电阻小B．导体通电时有电阻，不通电时没有电阻C．导体的电阻越大，表明导体的导电能力越强D．导体电阻越小，对电流的阻碍作用越小2．有一段导体，下列措施中能增大其电阻的是（）A．减小导体两端的电压B．减小导体中的电流C．将导体均匀地拉长D．将导体从中间对折3．如图所示两个实验，甲用酒精灯加热金属丝时，灯泡变暗。

乙将玻璃芯加热到红炽状态时，灯泡将发光，下面描述这两个实验现象中说法正确的是（）A．加热金属丝会使其电阻变小，电流表示数增大B．加热使玻璃芯由绝缘体变成了导体，说明导体和绝缘体在一定条件下可以相互转化C．甲图中，灯泡和金属丝电阻不同，电流也不同D．不加热时，这两个实验所示的电路在闭合开关后都没有电流4．如下图，向左移动滑片P，连入电路中的电阻阻值变大的是（）A．B．C．D．5．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。

调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。

出现这一现象的原因可能是（）A．灯泡L2短路B．滑动变阻器短路C．灯泡L2灯丝断了D．电压表接触不良6．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器乙（相当于滑动变阻器）来调节亮度的，如图所示，b与金属滑片相连，转动旋钮可调节灯泡亮度。

下列分析正确（）A．若只将b、c接入电路，顺时针转动旋钮灯泡亮度变暗B．若只将b、c接入电路，逆时针转动旋钮灯泡亮度变暗C．若只将a、c接入电路，顺时针转动旋钮灯泡亮度变亮D．若只将a、b接入电路，逆时针转动旋钮灯泡亮度变暗7．在探究“导体电流与电阻关系”时，选择了50Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。

下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．将5Ω的电阻换成10Ω，应将滑片向左移C．实验过程中移动滑片的主要作用是控制定值电阻两端的电压一定D．实验获得多组数据是为了减小实验误差8．根据I=可知，下列说法不正确的是（）A．对某一导体，通过它的电流跟它两端电压成正比B．对于一定大小的电流，导体两端的电压与导体的电阻成正比C．在相同电压下，通过不同导体的电流跟对应的电阻成正比D．对于不同的导体，导体两端的电压与通过电流的比值一般不等9．如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

《欧姆定律》单元测试及答案一、选择题（每小题3分，共30分）1.根据欧姆定律I=U/R，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D.导体的电阻与电压成正比，与电流成反比2. 两个导体并联后的总电阻（）A.比每个导体的电阻都大B.比每个导体的电阻都小C.等于两个导体的电阻之和D.等于两个导体电阻的倒数之和3. 图7-1所示的电路中（电源电压不变），闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A.电流表的示数不变，电压表的示数不变B.电流表的示数变大，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变小，电压表的示数不变4. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图7-2所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（）A. R1＞R2B. R1＜R2C. R1=R3： D.不能确定5. 为了了解温度的变化情况，小王同学设计了图7-3所示的电路。

图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。

小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。

他观察到的现象应该是（）A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大6. 如图 7 -4所示，电源电压保持不变，电路中的电阻为R ，电流表的示数为I ，为使电流表的示数变为 3I ，则下列做法中正确的是（）A.串联一个阻值为12R的电阻B.并联一个阻值为2R的电阻C.将一个阻值为2R的电阻串联在电路中.D.将一个阻值为12R的电阻与电阻R并联7. 在图7 -5所示电路中，电源电压为5V , R 为滑动变阻器， L 为标有“ 5V ”字样的小灯泡（即灯泡正常发光时两端的电压为5V ）。

人教版九年级全册《第17章欧姆定律》单元测试卷（1）一、选择题1．（3分）根据欧姆定律可以导出R＝，关于这个导出公式，下列说法正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压和通过导体的电流无关D．当导体两端的电压为0时，导体的电阻也为02．（3分）某同学将一个1Ω的电阻和一个2019Ω的电阻并联后，并联后的总电阻接近于下列哪个阻值（）A．1ΩB．2019ΩC．2020ΩD．208Ω3．（3分）两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（）A．减小了导体长度B．减小了导体横截面积C．增大了导体长度D．增大了导体横截面积4．（3分）如图是小明探究“电流一定时，电压与电阻关系”的实验电路图．已知电源电压U＝15V，滑动变阻器上标有“20Ω3A”（实际最大阻值略小于20Ω），实验中所用的四个定值电阻分别为5Ω，10Ω，15Ω，20Ω．为了使这四个电阻都能为实验所用，电路中电流表选择的量程和应控制的电流最合理的是（）A．0～0.6A0.5A B．0～3A0.8AC．0～3A0.7A D．0～3A0.75A5．（3分）某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A．电流表、电压表均被烧坯B．电流表、电压表不会被烧坏C．只有电流表被烧坏D．只有电压表被烧坏6．（3分）在用伏安法测未知电阻R x时（电源电压未知），如果缺少电流表或电压表，可以通过增加一个已知阻值的定值电阻R1和开关来解决，下面的四种方案中不可行的是（）A．B．C．D．7．（3分）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）A．3：1B．1：3C．3：4D．4：38．（3分）如图所示是小明同学设计的厨房天然气安全监控的电路图。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷及答案一、选择题1．由欧姆定律公式I =UR 变形得R =UI ，对此，下列说法中正确的是（ ） A ．导体的电阻跟导体两端的电压和通过导体的电流无关 B ．通过导体的电流越大，则导体的电阻越小 C ．当导体两端的电压为零时，导体的电阻也为零 D ．加在导体两端的电压越大，则导体的电阻越大2．如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（ ）A ．灯泡变暗，电流表示数变小B ．灯泡变亮，电流表示数变大C ．灯泡亮度不变，电流表示数变小D ．灯泡亮度不变，电流表示数变大3．韩梅梅按如图所示的电路做实验，其中R 为定值电阻。

当S 1闭合S 2断开时，电压表的示数为2.4V ，电流表的示数为0.24A ；闭合S 2后，电压表的示数为1.9V ，电流表的示数为0.44A 。

下列说法中正确的是（ ）A ．S 2闭合后，通过L 的电流为0.19AB ．S 2闭合后，通过R 的电流为0.44AC ．S 2闭合后，通过R 的电流小于0.24AD ．S 2闭合前后，R 两端的电压都为2.4V4．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（ ）A．导体甲的电阻小于导体乙的电阻B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．通过导体甲的电流与其两端的电压成正比D．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A5．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为 6V，滑动变阻器规格为“20Ω1A”，电流表量程为 0~0.6A，电压表量程为 0~3V，所用定值电阻为 5Ω、10Ω、15Ω、20Ω四种。

要完成所有实验，他应控制电压表示数为多少一定（）A．1V B．2V C．3V D．4V两端的电压与滑动6．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1的变化情况如图乙所示。

（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。

闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。
