建筑工程师施工图绘制计划

施工图出图流程一、引言施工图是建筑工程中至关重要的一环，它为施工者提供了明确的建造指引，同时也为工程的质量、进度和成本提供了有效的控制手段。

了解和掌握施工图的出图流程，对于提高设计效率、优化设计方案以及协调各方资源都具有重要的意义。

二、施工图出图流程概述施工图出图流程一般包括以下步骤：设计准备、方案设计、施工图设计、校对审查和出图。

每个步骤都有其特定的工作内容和要求。

1、设计准备：这是出图的最初阶段，主要工作包括收集相关资料，如项目任务书、地质勘察报告、使用功能要求等，并对项目进行初步分析和评估。

2、方案设计：根据前期准备工作，提出包含建筑、结构、水、电、暖等多个专业的初步方案，并对其进行整体规划和布局。

3、施工图设计：在方案设计的基础上，各专业进行详细设计，包括建筑平面图、结构图、管线布置图等。

4、校对审查：在设计完成后，进行内部校对和审查，以确保设计的正确性和合理性。

5、出图：经过校对审查后，进行正式的图纸输出，包括蓝图、电子版等。

三、施工图出图过程中的关键点1、充分的前期准备工作：对项目的理解越深入，设计时就越能把握住重点，从而避免后期出现重大设计变更。

2、良好的沟通和协作：各专业之间的密切配合，能够确保施工图的完整性和一致性。

3、严格的校对审查制度：通过严格的校对和审查，能够确保施工图的准确性和安全性。

4、图纸的标准化和规范化：统一的图纸风格和规范，能够提高图纸的可读性和易用性。

四、结语施工图出图流程虽然复杂，但只要掌握了其中的关键点，就能够做到高效、准确地进行设计。

对于设计师来说，不仅要具备扎实的专业知识和技能，还需要有出色的团队协作能力、严谨的工作态度和高度的责任心。

只有这样，才能输出高质量的施工图，为建筑工程的质量和进度提供有力的保障。

施工图审图流程是指对施工图纸进行审查、评估、修改和批准的过程，以确保施工图纸符合相关法规和标准，具有可行性和经济性，同时保证施工质量和安全。

本文将详细介绍施工图审图流程的各个环节，包括准备工作、初步审查、详细审查和批准等。

结构施工图绘制指导书1.结构施工图1.1概述结构施工图是根据建筑各方面的要求，通过结构选型、材料选用、构件布置和力学计算等几个步骤，最后确定房屋各承重构件，如基础、承重墙、梁、板、柱的布置、大小、形状、材料以及连接情况。

将设计结果绘成图样，用以指导施工，这种图样称为结构施工图，简称“结施”。

结构施工图是施工放线、挖基坑、支模板、绑扎钢筋、设置预埋件、浇捣混凝土、安装梁板等预制构件、编制预算和施工组织计划的重要依据。

结构施工图作为结构工程师的语言，用图形及说明的形式表达结构要求及做法。

一套好的结构施工图有如下特点：1.完整并且准确的表达某一工程结构专业所有要表达的内容；2.图面简洁整洁，一目了然，并且符合国家制图标准及行业规范；3.在绘制过程中始终与计算结果相对应，必要时可以通过绘图发现错误并及时修改。

1.2结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。

它通过平、立、剖面图将各构件(梁、柱、墙等)的结构尺寸、配筋规格等“逼真”地表示出来。

用详图法绘图的工作量非常大。

二、梁柱表法。

它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。

此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。

其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。

本次设计中不采用。

三、结构施工图平面整体设计方法(以下简称“平法”)。

它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。

平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。

为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1、11G101-2、11G101-3)(以下简称《平法规则》)。

建筑施工图纸绘制方法及其存在的问题与解决措施摘要：建筑行业的发展从本质上反映了国家的经济和社会的双重发展的情况。

现如今我国的城市化建设正在如火如荼的进行，建筑工程的安全质量一直都是为人们和社会所关注的重要问题，决定建筑物安全质量的根本就是建筑结构的设计以及对设计图纸的校审。

目前由于对于校审环节的不重视以及设计图纸自身的诸多问题，导致建筑物的质量始终堪忧。

本文从目前我国建筑结构设计图纸校审存在的问题出发，在文中详细的阐述了建筑结构设计图纸校审时应该注意的几个方面，本文将分析高层建筑施工图设计中的一些常见问题，并提出一些个人建议，希望能帮助设计人员解决这些问题。

关键词：高层建筑；施工图设计；常见问题；合理建议一、建筑施工图的基本设计要求1.建筑行业相关部门的配合为了确保施工过程中的质量控制和成品建筑的数据满足建筑设计要求，必须提高施工图纸的要求。

一般而言，施工图纸应符合以下要求：所有类型的工作和部门都不能独立设计。

在设计建筑方案时，所有的部门应该有相关负责人在一起进行相互探讨，以便于能够拿出合理的设计或技术解决方案，并最终提出合理的架构设计，以便于建筑工程的顺利实施。

而且哥职能部门应该承担相关责任，科学高效地完成施工图设计。

2.图纸绘制的准确性在设计图纸时，工程设计人员应确保设计图纸的完整性和正确性，以避免错误或遗漏。

3. 以行业标准进行参照设计考虑到建筑环境与理想设计环境之间的差距，工程设计人员应根据相应的设计标准进行合理的修改。

二、施工图中的主要问题1.图纸绘制错误或遗漏施工图的设计是一项系统工作。

在建筑图纸的设计中，最重要的图纸就是平面设计图纸，因为它是其他建筑图纸和设计图纸的基础，因此该图纸的绘制是全面，准确和简洁的。

此外，《建筑工程设计文件深度规定对建筑施工图》对建筑图纸也有详细要求。

然而，在计划的实际设计过程中，工程设计师有时会因粗心而使设计的图纸不符合规定的标准。

在附图中，经常出现诸如比例不正确和随机风玫瑰绘制方法的低级错误，并且建筑计划的图形内容诸如各种高程，轴和标签。

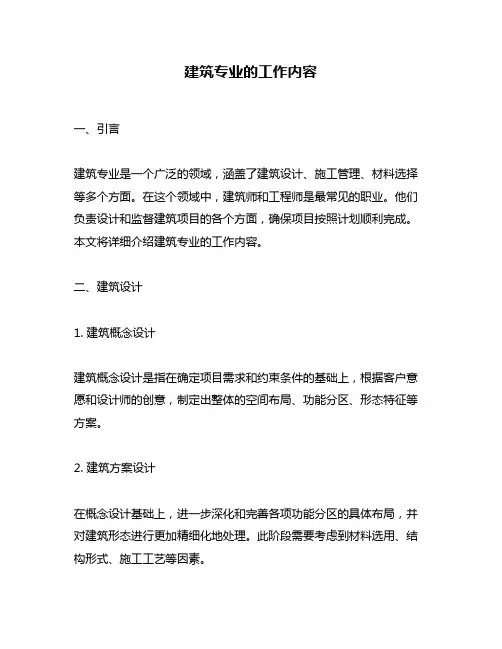

建筑专业的工作内容一、引言建筑专业是一个广泛的领域，涵盖了建筑设计、施工管理、材料选择等多个方面。

在这个领域中，建筑师和工程师是最常见的职业。

他们负责设计和监督建筑项目的各个方面，确保项目按照计划顺利完成。

本文将详细介绍建筑专业的工作内容。

二、建筑设计1. 建筑概念设计建筑概念设计是指在确定项目需求和约束条件的基础上，根据客户意愿和设计师的创意，制定出整体的空间布局、功能分区、形态特征等方案。

2. 建筑方案设计在概念设计基础上，进一步深化和完善各项功能分区的具体布局，并对建筑形态进行更加精细化地处理。

此阶段需要考虑到材料选用、结构形式、施工工艺等因素。

3. 建筑施工图设计在方案确定后，需要进行施工图绘制。

施工图应包括所有结构图纸、平面布置图纸、立面图纸以及各种细部构造图纸等。

三、施工管理1. 施工计划施工计划是指根据设计方案和施工图纸，制定出实现建筑项目的时间、质量、成本等目标的具体步骤和措施。

2. 现场管理现场管理是指对建筑项目在实际施工过程中的各个方面进行监督和管理。

包括人员配备、进度控制、材料采购、质量检验等。

3. 质量安全管理质量安全管理是指对建筑项目的质量和安全进行监督和管理。

包括材料选用、结构设计、施工过程中的各项技术标准等。

四、材料选择1. 建筑结构材料建筑结构材料是指用于支撑建筑物整体结构的各种材料。

包括混凝土、钢材、木材等。

2. 建筑装饰材料建筑装饰材料是指用于美化室内外环境，提高室内外舒适度和功能性的各种材料。

包括墙面装饰板、地面铺装砖石、天花板等。

3. 建筑节能材料建筑节能材料是指用于提高建筑物节能性能的各种材料。

包括保温材料、隔音材料、太阳能电池板等。

五、结论建筑专业是一个综合性很强的领域，涉及到多个方面的知识和技术。

建筑师和工程师需要具备扎实的理论基础和丰富的实践经验，才能在设计和施工过程中处理好各种问题。

建筑专业是一个不断发展和创新的领域，需要从不断学习和研究中不断提高自己的技能水平。

工程施工绘图书一、工程施工绘图书的内容工程施工绘图书一般包括以下内容：1、工程概况图。

介绍工程的位置、规模、地形、交通等基本情况，以及项目经理、监理单位等重要信息。

2、工程总平面布置图。

展示工程的总体布置情况，包括建筑物、道路、绿化等在地面上的位置和布局。

3、工程结构图。

介绍工程的各个结构部分，包括建筑结构、土木结构、设备结构等。

4、工程设备图。

展示工程所使用的各种设备和机械的位置安排和连接方式。

5、工程配套图。

包括给排水、电气、通信等配套设施的布置方案。

6、工程施工工艺流程图。

描述工程施工过程中的各个环节和步骤，指导施工人员进行实际操作。

7、工程施工安全图。

标注施工现场的安全设施和安全注意事项，确保施工过程中的安全。

8、其他相关图纸和图表。

根据具体工程的特点和需求，可能还包括其他一些相关的图纸和图表。

二、工程施工绘图书的编制过程工程施工绘图书的编制是一个繁琐复杂的过程，需要经过以下几个基本步骤：1、搜集资料。

施工单位需要收集工程设计图纸、规范标准、施工技术资料等相关资料，作为编制工程施工绘图书的依据。

2、确定内容。

根据工程的实际情况和需求，确定工程施工绘图书的具体内容和范围，分解成各个单独的图纸和图表。

3、绘制图纸。

根据设计要求和规范标准，利用计算机辅助设计软件或手工绘图工具，绘制各种图纸和图表。

4、审核验证。

编制完成后，进行内部审核和外部验证，确保工程施工绘图书的准确性、完整性和可靠性。

5、印制发放。

完成审核后，将工程施工绘图书进行印制，发放给相关部门和人员，作为施工过程中的参考依据。

以上是关于工程施工绘图书的基本内容和编制过程的介绍，工程施工绘图书在工程施工过程中发挥着至关重要的作用，它是施工人员的重要工具，为工程施工提供了有力的支持和保障。

只有编制完善的工程施工绘图书，才能确保工程施工按照设计要求和标准进行，保证工程质量和安全。

希望以上内容对大家有所帮助。

建筑施工图设计员工作总结和计划作为一名建筑施工图设计员，在过去的一段时间里，我全身心地投入到工作中，经历了许多挑战，也取得了一定的成绩。

同时，对于未来的工作，我也有着清晰的规划和目标。

以下是我对过去工作的总结以及对未来工作的计划。

一、过去工作总结在过去的工作中，我参与了多个项目的施工图设计，涵盖了住宅、商业和公共建筑等不同类型。

通过这些项目，我积累了丰富的经验，也不断提升了自己的专业能力。

1、专业技能的提升熟悉并掌握了各类建筑设计规范和标准，能够在设计过程中严格遵循，确保施工图的合规性和安全性。

熟练运用了 CAD、SketchUp、Revit 等设计软件，提高了工作效率和设计质量。

学会了从整体到局部的设计思路，注重细节的处理，使施工图更加精确和完善。

2、团队协作与沟通与建筑设计师、结构工程师、设备工程师等密切合作，共同完成项目的设计任务。

在协作过程中，我学会了倾听他人的意见和建议，积极沟通，解决了许多专业上的分歧和问题。

参加了多次项目协调会，能够清晰地表达自己的设计想法和意图，同时也能理解其他专业人员的需求，为项目的顺利推进做出了贡献。

3、工作成果与不足成功完成了具体项目名称1、具体项目名称2等项目的施工图设计，得到了业主和施工方的认可。

然而，在工作中也存在一些不足之处。

例如，在时间管理上有时不够合理，导致部分项目进度紧张；在处理复杂问题时，有时缺乏创新思维，过于依赖以往的经验。

二、未来工作计划为了不断提升自己的专业水平和工作能力，更好地完成未来的工作任务，我制定了以下工作计划。

1、学习与提升持续学习新的建筑设计规范和标准，关注行业的最新动态和发展趋势，不断更新自己的知识体系。

深入学习 BIM 技术，提高在建筑信息模型方面的应用能力，为项目提供更全面、更精确的设计方案。

参加相关的培训课程和学术交流活动，拓宽自己的视野，学习先进的设计理念和方法。

2、项目管理与时间规划对于每个接手的项目，制定详细的工作计划和时间表，合理分配时间，确保项目按时完成。

工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。

2、对各种资料进行比对分析，并进行分类、汇总整理。

二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。

2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。

3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。

三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。

2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。

3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。

4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。

四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。

2、经过内部复核后，提交给上级部门或主管机构进行审核。

五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。

2、向施工单位发布施工图，指导施工人员进行施工。

总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。

只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。

在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。

但总的来说，以上的步骤是绘制工程施工图的核心内容。

通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。

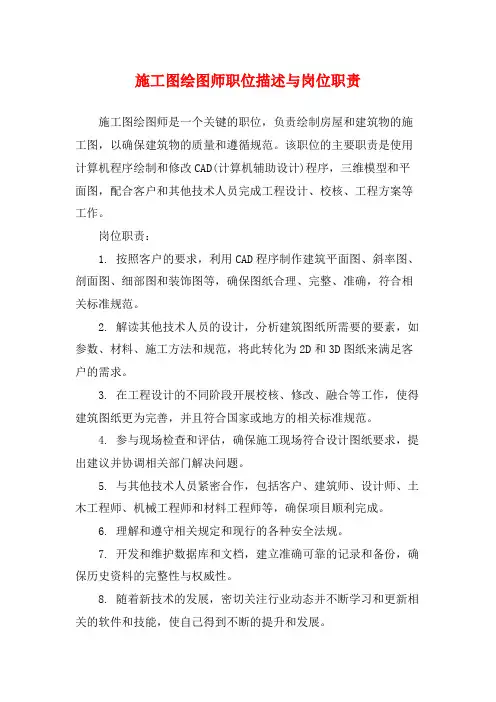

施工图绘图师职位描述与岗位职责施工图绘图师是一个关键的职位，负责绘制房屋和建筑物的施工图，以确保建筑物的质量和遵循规范。

该职位的主要职责是使用计算机程序绘制和修改CAD(计算机辅助设计)程序，三维模型和平面图，配合客户和其他技术人员完成工程设计、校核、工程方案等工作。

岗位职责：1. 按照客户的要求，利用CAD程序制作建筑平面图、斜率图、剖面图、细部图和装饰图等，确保图纸合理、完整、准确，符合相关标准规范。

2. 解读其他技术人员的设计，分析建筑图纸所需要的要素，如参数、材料、施工方法和规范，将此转化为2D和3D图纸来满足客户的需求。

3. 在工程设计的不同阶段开展校核、修改、融合等工作，使得建筑图纸更为完善，并且符合国家或地方的相关标准规范。

4. 参与现场检查和评估，确保施工现场符合设计图纸要求，提出建议并协调相关部门解决问题。

5. 与其他技术人员紧密合作，包括客户、建筑师、设计师、土木工程师、机械工程师和材料工程师等，确保项目顺利完成。

6. 理解和遵守相关规定和现行的各种安全法规。

7. 开发和维护数据库和文档，建立准确可靠的记录和备份，确保历史资料的完整性与权威性。

8. 随着新技术的发展，密切关注行业动态并不断学习和更新相关的软件和技能，使自己得到不断的提升和发展。

职位要求：1. 有计算机辅助设计（CAD）相关经验和技术知识，熟练使用CAD程序。

2. 熟练掌握建筑工程中的相关标准规范及施工方法。

3. 有一定的审美能力，对建筑设计有浓厚的兴趣。

4. 具有团队合作精神，善于与其他技术人员沟通，并且能够有效地执行计划，提高生产效率。

5. 具有较好的沟通能力和团队协作能力，能够独立完成工作任务。

6. 有实际项目经验的优先考虑。

综上所述，作为一名施工图绘图师，需要具备一系列的技术和团队合作方面的能力。

只有充分发挥自己的实力和经验，充实自己的技能，并积极培养沟通和协调能力，才能在建筑行业中得到成功。

建筑类工程师工作计划模板工作计划模板如下：
1. 目标设定：
- 确定当前项目的目标和要求；
- 确定完成项目所需的时间和资源。

2. 资源规划：
- 确定项目所需的人力资源和物资；
- 安排项目团队成员的工作任务和责任。

3. 时间安排：
- 制定项目的时间计划表；
- 确定关键任务和里程碑。

4. 技术设计：
- 进行项目的技术分析和设计；
- 确定适用的建筑材料和工艺。

5. 施工管理：
- 负责监督施工过程；
- 协调各方合作，确保项目顺利进行。

6. 质量控制：
- 制定质量控制方案和标准；
- 检查施工质量，确保符合标准。

7. 费用控制：
- 制定项目的预算和费用控制方案；
- 监督项目的费用支出，确保在预算范围内。

8. 风险管理：
- 分析项目可能存在的风险和问题；
- 制定相应的应对措施。

9. 进度跟踪：
- 定期汇报项目进展情况；
- 对进展进行评估和调整。

10. 交付与验收：
- 确保项目按时交付；
- 进行最终验收和评估。

以上是建筑类工程师的工作计划模板，可以根据具体情况进行调整和修改。

建筑工程施工图预算书一、总则1.1 为了科学合理地进行建筑工程施工图的预算，确保施工进度和质量，特编制本施工图预算书。

1.2 本预算书包括建筑工程施工的各项费用，供工程师、管理人员和施工人员参考。

1.3 施工图预算书应按照国家建筑质量验收标准和相关法律法规进行编制，确保工程质量和安全。

1.4 施工图预算书中的费用包括劳务费、材料费、机械费、设备费、管理费等各项支出，具体细目详见下文。

二、工程概况2.1 工程名称：×××建筑工程施工图2.2 工程地点：×××省××市××区2.3 工程规模：总建筑面积×××平方米，层数××层，地上部分×××平方米，地下部分×××平方米。

2.4 工程内容：主要包括地基处理、结构施工、装饰装修、给排水、电气照明等施工内容。

2.5 工程进度：计划工期××天，预计开工时间××年××月××日，竣工时间××年××月××日。

三、费用预算3.1 劳务费：根据实际施工情况确定劳务费用，包括工人工资、社保费、生活补贴等。

3.2 材料费：根据工程需要确定各种材料的费用，包括水泥、砂石、钢筋、沙子等。

3.3 机械费：根据工程设备的使用情况确定机械费用，包括塔吊、起重机、挖掘机等。

3.4 设备费：根据工程具体需求确定设备费用，包括空调、电梯、消防设备等。

3.5 管理费：根据工程管理情况确定管理费用，包括总包管理费、项目管理费等。

3.6 其他费用：根据实际情况确定其他费用，包括水电气费、交通费、通讯费等。

3.7 总费用：将上述各项费用汇总计算，得出工程施工图的总费用。

关键词、内容提要编制目的、准备工作、过程控制一、编制目的施工图是依据已批准的初步设计文件，(小型项目也可由方案设计阶段直接进入施工图设计阶段)，对工程建设方案、技术原则的进步具体化、明确化。

通过详细的设计，绘制出正确、完整的施工和安装图纸，它是工程建设项目付诸实施的主要依据，其质量优劣将对工程建设安全、合理使用产生重大影响。

因此，必须使施工图设计程序化、规范化、有章可循、工作条理化，以保证施工图设计质量能达到如下要求：(1)施工图应满足设计合同要求。

(2)施工图应贯彻国家、地方行政有关法规、法令和有关技术规范、标准、规定、满足施工图审查与报批的要求。

(3)施工图应满足施工、安装、预算编制的深度要求二、施工图设计开展前的准备工作2.1 确认设计依据施工图设计的依据为已批复的初步设计及相应的各主管部门批文等。

没有初步设计的项目，方案设计阶段应取得项目所在地区有关规划部门批示文件，需要其他项目主管部门审批的，也要求取得相应的批准文件，例如消防、人防、市政、交通、劳动卫生、环保、节能、园林绿化等主管部门的审批文件。

施工图设计前要特别注意项目建设内容、使用功能、建设规模、建筑标准、投资限额等，如有调整，需要逐项落实，需要重新批复的，须取得相应的原批复单位的新的批复文件。

设计开始前，组织各专业熟悉、消化初步设计内容或建筑方案文件，学习和落实审批意见。

施工图设计的依据不能随意变动，确有正确理由必须变更的，应有相关批示。

2.2 总体策划在掌握了工程设计内容依据后，项目负责人应按“项目策划表”与主管所长一起对项目进行总体策划。

填写“项目策划表”确定项目的类别、人力资源、资源配备、计划进度策划等内容，确定各专业负责人及设计、校对、审核人员，人员配备应符合“设计工作岗位等级规定”。

施工图设计是初步设计的延续，尽可能延用初步设计原班人马，以求设计的连贯。

凡涉及分包设计的过程，还应按“设计分包方的控制程序”了解分包单位设计资质、设计证书后，填写“对分包方评价记录表”，签订分包合同，明确双方分工权利，明确设计质量要求、设计进度、协调方式等。

施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。

2、本标准适用于本公司内部各专业施工图设计制图。

二、基本规定1、制图应符合国家有关标准和规定。

2、图纸内容应完整、准确，清晰易懂。

3、图纸应按照比例绘制，比例尺可根据需要选择。

4、图例符号应统一、规范。

5、图纸应使用中文或英文标注，标注应清晰、准确。

6、图纸应按照规定的格式进行排版，页边距应大于1cm。

7、图纸应使用黑色绘图，字体应清晰、易读。

8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。

9、图纸中的图例符号应按照国家标准或行业标准进行绘制。

10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。

11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。

12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。

13、图纸中的图形符号应符合国家或行业标准，不得自行创造。

14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。

15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。

16、图纸中的签字栏应按照规定格式进行填写，签字应规范、易读。

施工图制图代码在当今的建筑设计领域，施工图制图代码已经成为了一种重要的数字化工具。

它可以将设计师的创意转化为具体的施工方案，为建筑项目的实施提供精确的指导。

本文将探讨施工图制图代码的重要性，以及如何利用它实现精细化建筑设计的目标。

一、施工图制图代码的背景和意义随着计算机技术的发展，建筑行业逐渐实现了数字化转型。

设计师可以通过计算机辅助设计软件进行初步设计和概念设计，但是要将这些设计转化为具体的施工方案，仍然需要手动绘制施工图。

在这种情况下，施工图制图代码应运而生。

它可以将设计师的手动绘图转化为数字化施工图，大大提高了设计效率和质量。

二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤：1、收集数据：首先需要收集建筑项目的相关数据，包括设计图纸、现场照片、施工规范等等。

工程施工绘画一、工程施工绘图的概念工程施工绘图是指根据工程设计图纸和相关技术标准，将设计方案具体化、细化，编制出施工图纸的过程。

它是工程设计和工程施工之间的桥梁，是工程施工的依据和指导。

工程施工绘图是将设计图纸上的理论方案变为具体可施工的图纸，这就需要绘图员对设计细节有深入的理解，具有较强的技术水平和绘图能力。

工程施工绘图的内容主要包括平面布置图、立面图、细部图、钢筋图等，这些图纸通过详细的标注和说明，反映出工程建筑的准确位置、构件规格、施工方案和隐蔽工程等重要内容。

工程施工绘图一般由设计单位或施工单位的专业人员编制，需要与施工单位的实际情况相结合，确保施工过程顺利进行。

二、工程施工绘图的作用1. 为施工单位提供具体的施工方案和操作指南。

工程施工绘图将设计图纸转化为施工图纸，为施工单位提供了详细的工程参数和施工要求，使施工过程更加有序和规范。

2. 提高施工效率和施工质量。

工程施工图纸直接影响到施工进度和施工质量，只有绘制好的施工图纸才能保证施工工艺和施工质量。

3. 为监理单位提供监督依据。

工程施工绘图是监理单位监督施工质量的重要依据，监理单位通过对施工图纸的审核，可以及时发现和解决施工过程中的问题。

4. 保证工程安全和可靠性。

工程施工图纸要求准确、严谨，其中包括了施工单位应该注意的安全问题和技术要求，通过绘制好的施工图纸可以确保工程施工的安全和可靠性。

5. 为工程设计提供反馈意见。

通过绘制工程施工图纸，施工人员可以根据实际施工情况提出改进建议和意见，为工程设计提供实践性的反馈。

三、工程施工绘图的分类工程施工绘图根据不同的要求和内容可以分为平面布置图、立面图、细部图、钢筋图等不同类型的图纸。

1. 平面布置图。

平面布置图是工程施工图的基础图纸，它描述了建筑物的平面布局和空间结构。

平面布置图是施工单位按照设计图纸完成现场建筑空间和构造的布置图纸，它包括了建筑物的平面布局、结构概念和分布情况等内容。

2. 立面图。

施工图设计的安排、协调、时间保证措施一、施工图设计进度安排1、工作开展时间乙方于甲方以书面指示且收到甲方的相关基础资料后立即展开设计工作。

2、设计进度二、保证措施1.合理配制人力资源本项目将由公司项目经理亲自负责，由经验丰富的园林、市政工程师全面负责项目的工程设计和技术服务工作，严格校审制度，严把图纸质量，保证图纸可以指导工程施工。

我单位承诺对本项目提供全方位的优质服务。

2.设计质量保证体系本公司为本工程项目组成工程组，并严格校审制度，严把图纸质量，保证图纸可以指导工程施工，具体措施如下：（1）会同方案设计方、我院园林、市政、安装的工程师进行方案设计的定案工作，为进入下一步的施工图设计做好技术准备工作。

（2）在项目实施的各个设计阶段，明确各阶段的设计质量和设计周期，控制各阶段的设计造价，阐述项目概况、建设要求，明确设计依据，提供各专业的设计原则和设计控制进度，报总工程师审批。

（3）根据所编制的设计进度，明确质量策划的内容，若有特殊的质量要求，制定专项质量控制计划。

（4）依据所批准的设计进度开展具体的设计作业，在设计作业中，重视设计过程工序管理和设计接口控制，作好各专业之间的设计组织协调工作，严格控制互提资料质量，做到成品校审会签齐全，切实避免专业间的"错、漏、碰、缺"。

（5）各级设计岗位人员具备资质和技能，明确各自的职责，采用各专业间相互会签制度，保证设计质量得到有效的控制。

（6）通过设计校核和验证，及时解决设计过程中出现质量问题，设计文件提交后发现质量问题，及时修改或返工，并采取相应的纠正和预防措施，对各项措施进行实施效果验证。

（7）各专业进行多方案技术经济比较，选择最优方案，最佳设备，总结以往同类工程中成熟的经验，做到精心设计，质量第一。

（8）尊重业主，充分与业主交换意见，根据业主要求和项目建设具体条件提出多方案比较供业主选择和决策。

三、设计进度保证措施1、高水平的项目设计队伍，项目总设计师、各专业设计负责人在保证设计质量的同时，确保业主要求的项目设计工期。

建筑工程师的施工图设计和绘制能力建筑工程师在建筑设计与施工过程中发挥着极为重要的作用。

他们需要具备一定的施工图设计和绘制能力，以确保建筑工程的顺利进行。

本文将探讨建筑工程师所需的施工图设计和绘制能力，并分析其重要性与影响。

一、施工图设计能力施工图设计是建筑工程师必备的核心技能之一。

它包括以下方面：1.1.1 熟悉建筑设计规范与标准建筑工程师需要掌握并熟悉各类建筑设计规范与标准，如国家及地方的建筑设计规范、建筑构造规范等。

只有明确了各类标准要求，才能进行准确的施工图设计。

1.1.2 技术规范的运用建筑工程师要学会将规范和标准灵活运用于具体项目中。

根据项目的不同特点和要求，合理调整设计方案，做到规范的合理适用，确保施工图方案的质量。

1.1.3 熟练应用绘图软件如AutoCAD、SketchUp等，这些软件可以帮助建筑工程师高效地进行施工图设计工作。

熟练掌握并灵活应用这些工具，可以大大提高效率和准确性。

1.1.4 合理分配和利用空间施工图设计需要充分考虑项目所处地理环境、所需空间和材料等方面的因素。

建筑工程师需具有合理划分和利用空间的能力，以确保施工的顺利进行。

二、施工图绘制能力施工图绘制是为了将设计方案具象化，为施工提供直接指导。

建筑工程师需要具备以下能力：1.2.1 精准的绘图技巧绘图是以图纸为媒介将设计方案呈现给施工人员的重要方式。

建筑工程师需要具备精准的绘图技巧，绘制出准确、清晰的施工图纸，以便施工人员准确理解并执行。

1.2.2 对建筑构造的准确理解施工图绘制需要对建筑构造有准确的理解。

建筑工程师需要了解建筑工程的构造要点，包括框架结构、墙体构造、屋顶设计等。

只有对建筑构造有全面的理解，才能做出精确的施工图。

1.2.3 严谨的工作态度在进行施工图绘制时，建筑工程师需要具备细致耐心、严谨的工作态度。

对图纸的每个细节都要仔细核对，确保绘制出准确无误的图纸，避免施工中出现错误。

1.2.4 多样化的表达手法施工图绘制涉及到平面图、立面图、剖面图等多种表达方式。

工程施工图由谁编制一、工程施工图的编制目的工程施工图是由设计单位根据设计方案和设计文件编制的，它记录了工程的详细设计方案和需要施工实施的具体措施。

工程施工图的编制目的主要有以下几点：1.明确工程设计意图：工程施工图是设计师设计思路的具体实现，它将设计方案中的概念、构思转化为具体的施工步骤和工艺要求，确保在施工过程中能够准确实现设计师的设计意图。

2.指导施工实施：工程施工图详细记录了施工过程中的各项工作内容和要求，包括施工工艺、材料规格、施工顺序等，可以为施工人员提供明确的指导，确保施工过程按照设计方案顺利完成。

3.保障施工质量：工程施工图中包含了各种质量要求和施工工艺规范，可以有效地帮助监理工程师对施工过程进行监督和检查，确保施工质量符合设计要求。

4.节约施工成本：工程施工图详细记录了施工过程中所需的材料、工艺和施工时间等信息，可以有效地帮助施工单位进行施工计划和预算，节约施工成本。

二、工程施工图的编制流程工程施工图的编制流程通常包括以下几个主要步骤：1.搜集相关资料：首先，设计单位需要搜集与工程有关的设计依据、技术要求、环境数据等资料，包括工程勘察资料、设计方案、设计文件等。

2.分析设计要求：设计单位需要仔细分析工程设计方案和设计文件，理解工程设计意图，确定设计要求和施工范围。

3.绘制施工图纸：根据设计要求和施工范围，设计单位开始绘制施工图纸，包括平面图、立面图、剖面图、结构图、管道图、电气图等。

4.审查校对：设计单位完成施工图纸绘制后，需要进行审查和校对，确保图纸的准确性和完整性，避免出现错误和遗漏。

5.签署盖章：经过审查校对无误后，设计单位需要在施工图纸上签署并加盖设计单位的专业章，确认图纸的真实性和合法性。

6.报批备案：设计单位完成施工图纸的编制后，需要将图纸提交相关主管部门审批备案，获得施工许可证和施工许可手续。

7.发放施工单位：经过审批备案后，设计单位将完成的工程施工图发放给施工单位，供施工人员参考和实施。
