实验七 液压泵的特性实验

液压泵拆装实验班级：学号：姓名：一．实验目的1、深入理解定量叶片泵的静态特性，着重测试液压泵静态特性。

2、分析液压泵的性能曲线，了解液压泵的工作特性。

3、通过实验，学会小功率液压泵性能的测试方法和测试用实验仪器和设备。

二．实验设备和器材QCS014型液压教学实验台、定量叶片泵、椭圆齿轮流量计、秒表、节流阀、溢流阀。

三．实验内容1．本实验所采用的液压泵为定量叶片泵，其主要的测试性能包括：能否在额定压力下输出额定流量、容积效率、总效率及泵的输出功率等。

2. 测定液压泵在不同工作压力下的实际流量，得出流量——压力特性曲线q=f(p)。

实验中，压力由压力表读出，流量由椭圆齿轮流量计和秒表确定。

3. 实验中用到的物理量：（1）理论流量q理：在实际的液压系统中，通常是以公称（额定）转速下的空载（零压）流量q空来代替q理。

（2）额定流量n q：是指在额定压力和额定转速下液压泵的实际输出量。

（3）不同工作压力下的实际流量q：通过某种方式给液压泵加载，可得对应压力p下的对应流量q。

4、计算数据用到的公式:（1）液压泵的容积效率容：（2）液压泵的输出功率N 出：()612pqN kw =出（3）液压泵的总效率η总：N N η=出总入N N N ηηη=⨯=⨯⨯入入出总容机()974M nN kw ⨯=入四．实验步骤1. 首先熟悉QCS014 液压教学实验台液压系统的工作原理及各元件的作用，明确注意事项。

2. 实验装置液压系统原理图：图2-1 液压泵性能实验液压系统原理图q q q q η==容理空3.操作步骤（1）将节流阀开至最大，测出泵的空载流量q空，并测出其相应的转速 n空。

（2）调节节流阀的开度，作为泵的不同负载，使泵的工作压力分别为记录表中所示的数值，并分别测出与这些工作压力p相应的泵的流量q。

（3）调节节流阀的开度，使泵的出口压力为泵的额定压力，测出泵的额定流量q额，并测出相应的转速n额。

4.实验注意事项(1) 节流阀每次调节后，运转1~2分钟后再测有关数据。

最新液压泵性能实验实验报告一、实验目的本次实验旨在评估最新液压泵的性能参数，包括其流量稳定性、压力控制精度、工作效率和耐久性。

通过对比实验结果与设计参数，验证液压泵是否达到预期的性能标准，并为进一步的优化提供数据支持。

二、实验设备与材料1. 最新型号液压泵2. 流量计3. 压力传感器4. 功率计5. 测试台架6. 电子记录仪7. 液压油三、实验方法1. 准备工作：确保所有测试设备均已校准并处于良好工作状态。

将液压泵安装在测试台架上，并连接好流量计、压力传感器和功率计。

2. 流量测试：启动液压泵，逐步增加泵的运行速度，记录不同速度下的流量输出，确保流量计读数稳定。

3. 压力测试：在恒定流量下，调整液压泵的工作压力，记录压力传感器的读数，评估泵的压力控制精度。

4. 效率测试：测量液压泵在不同负载下的实际功率输出，与理论功率消耗进行对比，计算泵的工作效率。

5. 耐久性测试：在长时间运行条件下，监测液压泵的性能参数变化，评估其耐久性和可靠性。

四、实验结果与分析1. 流量测试结果显示，液压泵在设计的工作范围内，流量输出稳定，与设计参数相符。

2. 压力控制精度测试表明，液压泵能够在设定的压力范围内精确控制输出压力，满足高精度控制要求。

3. 效率测试结果揭示，液压泵在大部分工作点上的效率均高于行业标准，尤其在最佳工作点附近，效率达到最优。

4. 耐久性测试中，液压泵在连续运行数小时后，性能参数未见明显衰减，显示出良好的长期工作稳定性。

五、结论根据实验结果，最新液压泵的性能表现良好，满足设计要求，并在某些方面超出预期。

建议进一步对液压泵进行市场推广，并根据用户反馈进行必要的调整和优化。

同时，建议定期进行性能测试，确保产品质量的持续性和可靠性。

液压泵实验报告一、实验目的了解液压泵的主要性能，掌握液压泵的实验原理及测试方法。

二、实验内容测试定量叶片泵和限压式变量泵的压力——流量特性，并绘出其特性曲线，计算出该泵在额定压力下的容积效率（一点）。

三、实验原理图图1 定量泵实验原理图图2 变量泵实验原理图四、实验步骤1、定量泵实验（中间实验台）：（1）实验准备：开始实验前逆时针关闭开关9、11，顺时针打开开关10。

松开溢流阀6和节流阀8，启动泵2（定量泵）。

空运转约一分钟；（2）系统安全压力设定：调节溢流阀6，配合调节节流阀8，使压力表P4的读数为7MPa，该压力即为系统安全压力。

（3）全部松开节流阀8，卸下压力，此时压力表P4的读数降至最低点，记下这点的压力表P4的读数P值和流量计读数Q值；（4）逆时针调节节流阀8，逐步给定量泵加载，每次加1MPa，直到（泵的额定压力）为止，记录每次的P值和Q值，并填入下面的表格中。

松开节流阀8和溢流阀6，关闭泵2。

（5）根据记录的P、Q值，用坐标纸绘出P-Q特性曲线；（6）计算额定压力下的容积效率和泵的最大输出功率（额定压力下的压力和流量的乘积）。

安全注意事项：启动泵之前，一定要将溢流阀6处于打开状态。

2、变量泵实验（左侧实验台）（1）实验准备：开始实验前逆时针关闭开关8、10，顺时针打开开关9。

松开溢流阀3和节流阀4，启动泵1（变量泵）。

空运转约一分钟；（2）系统安全压力设定：调节溢流阀3，配合调节节流阀4，使压力表P1的读数为7MPa，该压力即为系统安全压力。

（3）全部松开节流阀4，卸下压力，此时压力表P1的读数降至最低点，记下这点的压力表P1的读班级：380721姓名：张睿（38072112）实验日期：2010年11月12日实验老师：数P值和流量计读数Q值；（4）逆时针调节节流阀4，逐步给定量泵加载，每次加1MPa，到5MPa，然后每次加载，直到（泵的额定压力）为止，记录每次的P值和Q值，并填入下面的表格中。

液压泵性能实验报告实验目的：1.了解液压泵的基本工作原理；2.掌握液压泵性能实验的操作方法；3.通过实验数据分析，探究不同液压泵在不同工况下的性能变化规律。

实验原理：液压泵将机械能转化为液压能，是液压系统中的核心元件之一。

性能实验的目的在于通过测量液压泵在不同工况下的出口压力、流量和效率等参数，评价其性能。

实验器材和用具：1.液压系统试验台；2.数字压力计；3.数字流量计；4.温度计；5.计算机数据采集仪。

实验内容及步骤：1.建立液压系统试验台，安装液压泵；2.调整系统工作压力为10MPa，记录不同流量下的出口压力和功率；3.调整系统压力为16MPa，记录不同流量下的出口压力和功率；4.控制液压泵转速为1450r/min，记录不同流量下的出口压力和功率；5.控制液压泵转速为2900r/min，记录不同流量下的出口压力和功率；6.按照步骤2-5，分别测试4种不同型号的液压泵。

实验数据处理与分析：将实验数据录入计算机数据采集仪，得到各种类型液压泵在不同工况下的特性曲线。

通过曲线分析，可得到液压泵的最大流量、最大压力、最大效率和流量/压力曲线等参数。

同时，对比不同型号液压泵的曲线特性，进一步研究其性能差异。

实验因素控制：1.液压系统工作液体：使用混合油（黄色）2.工作温度：控制在40℃左右3.工作环境温度：20℃-26℃4.液压泵前、后通量应保持相等实验结论：1.通过实验得出不同型号液压泵的性能曲线；2.分析曲线得出各项指标，进一步确定液压泵的可靠性和适用性；3.本实验可为液压系统选型和优化提供有力支持。

实验存在问题及解决方案：在实验过程中，出现了液压泵温度过高的现象，可能是因为切割液温度过高导致液压泵磨损过快。

解决方案是更换更适合该液压泵使用的切割液，降低液压泵的磨损程度。

实验意义：液压泵作为液压系统中的核心元件之一，其性能会直接影响系统的稳定性和工作效率。

本实验旨在通过探究不同液压泵的性能曲线，制定液压系统选型和优化方案，从而提高系统的运行效率和可靠性。

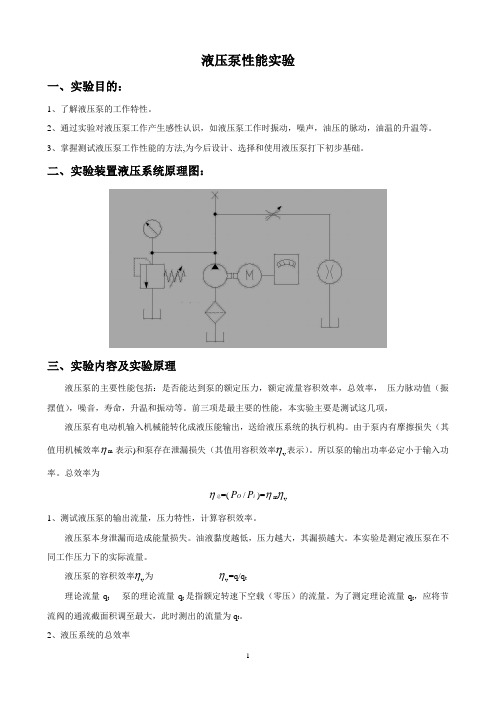

液压泵性能实验一、实验目的：1、了解液压泵的工作特性。

2、通过实验对液压泵工作产生感性认识，如液压泵工作时振动，噪声，油压的脉动，油温的升温等。

3、掌握测试液压泵工作性能的方法,为今后设计、选择和使用液压泵打下初步基础。

二、实验装置液压系统原理图：三、实验内容及实验原理液压泵的主要性能包括：是否能达到泵的额定压力，额定流量容积效率，总效率， 压力脉动值（振摆值），噪音，寿命，升温和振动等。

前三项是最主要的性能，本实验主要是测试这几项，液压泵有电动机输入机械能转化成液压能输出，送给液压系统的执行机构。

由于泵内有摩擦损失（其值用机械效率ηm 表示)和泵存在泄漏损失（其值用容积效率v η表示）。

所以泵的输出功率必定小于输入功率。

总效率为η总=(O P /i P )=ηm v η1、测试液压泵的输出流量，压力特性，计算容积效率。

液压泵本身泄漏而造成能量损失。

油液黏度越低，压力越大，其漏损越大。

本实验是测定液压泵在不同工作压力下的实际流量。

液压泵的容积效率v η为 v η=q/q t理论流量q t 泵的理论流量q t 是指额定转速下空载（零压）的流量。

为了测定理论流量q t ，应将节流阀的通流截面积调至最大，此时测出的流量为q t 。

2、液压系统的总效率液压泵的输入功率P：由功率表直接读出。

iP：液压泵的输出功率oP=pq（kW）O式中：p——泵的输出压力（MPa）q——泵的输出流量L/min3、根据实验所得的数据绘制特性曲线效率，即液压泵的流量----压力特性：测定液压泵在不同压力下的实验流量，得出流量----压力特性曲线Q=f 1 (P)。

液压泵因内泄漏将造成流量的损失，油液粘度越低，压力越高，其泄漏就越大，本实验中，压力由压力表读出，流量分别由量程为10l／min、100ml／min的椭圆齿轮流量计确定。

１、空载（零压）流量：在实验生产中，泵的理论流量Q理并不是按液压泵设计时的几何参数和运动参数计算，通常在公称转速下以空载（零压）时的流量Q空代Q理。

液压泵性能实验报告一、实验目的本次实验旨在对液压泵的性能进行全面测试和评估，以深入了解其工作特性、性能参数以及在不同工况下的表现，为液压系统的设计、优化和应用提供可靠的数据支持。

二、实验设备1、被测试的液压泵：型号为_____，额定流量为_____，额定压力为_____。

2、驱动电机：功率为_____，转速可调节范围为_____。

3、加载装置：采用_____加载方式，能够模拟不同的负载条件。

4、流量测量装置：选用_____流量计，测量精度为_____。

5、压力测量装置：＿____压力传感器，测量范围为_____，精度为_____。

6、数据采集系统：能够实时采集流量、压力、转速等参数，并进行数据处理和分析。

三、实验原理液压泵的性能主要通过以下几个参数来评估：1、流量：单位时间内泵输出的液体体积，通常用 Q 表示，单位为L/min 或 m³/h。

2、压力：泵输出液体的压强，用 p 表示，单位为 MPa 或 bar。

3、功率：泵的输入功率（电机功率）和输出功率。

输入功率 Pi ＝电机电压×电机电流×电机效率，输出功率 Po ＝压力×流量。

4、效率：包括容积效率、机械效率和总效率。

容积效率ηv ＝实际流量/理论流量；机械效率ηm ＝理论扭矩/实际扭矩；总效率η ＝输出功率/输入功率。

通过改变电机转速和加载装置的负载，测量不同工况下的流量、压力等参数，计算得出液压泵的各项性能指标。

四、实验步骤1、安装调试实验设备，确保各仪器仪表正常工作，连接线路准确无误。

2、启动驱动电机，使其在空载状态下运行一段时间，检查液压泵的运转是否平稳，有无异常噪声和振动。

3、逐渐增加电机转速，在不同转速下测量液压泵的输出流量和压力，记录相关数据。

4、利用加载装置逐步增加负载，在不同负载条件下重复上述测量步骤，获取多组数据。

5、保持电机转速和负载稳定，持续运行一段时间，观察液压泵的性能稳定性，并记录数据的变化情况。

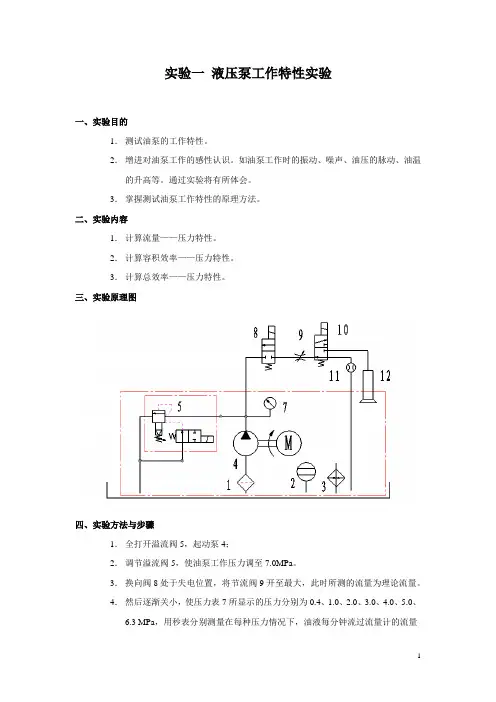

实验一液压泵工作特性实验
一、实验目的
1．测试油泵的工作特性。

2．增进对油泵工作的感性认识。

如油泵工作时的振动、噪声、油压的脉动、油温的升高等。

通过实验将有所体会。

3．掌握测试油泵工作特性的原理方法。

二、实验内容
1．计算流量——压力特性。

2．计算容积效率——压力特性。

3．计算总效率——压力特性。

三、实验原理图
四、实验方法与步骤
1．全打开溢流阀5，起动泵4；
2．调节溢流阀5，使油泵工作压力调至7.0MPa。

3．换向阀8处于失电位置，将节流阀9开至最大，此时所测的流量为理论流量。

4．然后逐渐关小，使压力表7所显示的压力分别为0.4、1.0、2.0、3.0、4.0、5.0、
6.3 MPa，用秒表分别测量在每种压力情况下，油液每分钟流过流量计的流量
（L/min），再从功率表读出油泵的相应输入功率值，将以上数值分别记入附表中。

五、实验数据：
理论流量q
=
理论
注：有效功率P= p q
泵容积效率ηv =q/q
理论
泵总效率η= P/ P0 (P0=P表×电机效率)
六、绘出q——p、η
——p、η——p三条特性曲线
V。

液压泵性能实验报告一、实验目的。

本实验旨在通过对液压泵性能的测试，掌握液压泵的工作原理和性能参数，为液压系统的设计和维护提供依据。

二、实验原理。

液压泵是液压系统的动力源，其主要功能是将机械能转换为流体动能，为液压系统提供所需的压力和流量。

液压泵的性能参数包括排量、压力、效率等，这些参数直接影响着液压系统的工作性能。

三、实验内容。

1. 流量测试，通过流量计测量液压泵的输出流量，了解泵的排量。

2. 压力测试，利用压力表测试液压泵的输出压力，掌握泵的最大工作压力。

3. 效率测试，通过测量泵的输入功率和输出功率，计算液压泵的效率。

四、实验装置。

1. 液压泵。

2. 流量计。

3. 压力表。

4. 功率表。

五、实验步骤。

1. 将液压泵与流量计、压力表、功率表连接好。

2. 启动液压泵，记录流量计的读数，并计算出液压泵的排量。

3. 调节液压泵的工作压力，利用压力表测量泵的输出压力。

4. 测量液压泵的输入功率和输出功率，计算出泵的效率。

六、实验数据。

1. 流量测试结果，液压泵排量为XX L/min。

2. 压力测试结果，液压泵最大工作压力为XX MPa。

3. 效率测试结果，液压泵的效率为XX%。

七、实验分析。

根据实验数据分析，液压泵的性能参数符合设计要求，流量、压力和效率均在合理范围内，说明液压泵的工作性能良好。

八、实验结论。

通过本次实验，我们对液压泵的性能有了更深入的了解，掌握了液压泵的排量、工作压力和效率等重要参数，为液压系统的设计和维护提供了参考依据。

九、实验注意事项。

1. 实验过程中要严格按照操作规程进行，确保安全。

2. 实验结束后要做好设备的清洁和保养工作，确保设备的正常使用。

十、参考文献。

[1] 《液压传动与控制》。

[2] 《液压与气动技术》。

十一、致谢。

感谢实验室的老师和同学们在实验过程中的帮助和支持。

以上为液压泵性能实验报告，希望对大家有所帮助。

液压泵拆装实验班级:学号：姓名：一．实验目得1、深入理解定量叶片泵得静态特性,着重测试液压泵静态特性。

2、分析液压泵得性能曲线,了解液压泵得工作特性。

3、通过实验,学会小功率液压泵性能得测试方法与测试用实验仪器与设备。

二.实验设备与器材QＣS01４型液压教学实验台、定量叶片泵、椭圆齿轮流量计、秒表、节流阀、溢流阀。

三．实验内容1。

本实验所采用得液压泵为定量叶片泵，其主要得测试性能包括：能否在额定压力下输出额定流量、容积效率、总效率及泵得输出功率等。

2、测定液压泵在不同工作压力下得实际流量，得出流量-—压力特性曲线ｑ=f(p）。

实验中，压力由压力表读出,流量由椭圆齿轮流量计与秒表确定。

3、实验中用到得物理量:(１）理论流量:在实际得液压系统中,通常就是以公称（额定)转速下得空载（零压）流量来代替。

(２)额定流量:就是指在额定压力与额定转速下液压泵得实际输出量。

（3)不同工作压力下得实际流量：通过某种方式给液压泵加载，可得对应压力下得对应流量。

4、计算数据用到得公式：（1）液压泵得容积效率：(２)液压泵得输出功率:（3)液压泵得总效率：四.实验步骤1、首先熟悉QCS014 液压教学实验台液压系统得工作原理及各元件得作用，明确注意事项。

2、实验装置液压系统原理图:图2—1 液压泵性能实验液压系统原理图3、操作步骤（１）将节流阀开至最大,测出泵得空载流量q空,并测出其相应得转速 n空.（２）调节节流阀得开度，作为泵得不同负载，使泵得工作压力分别为记录表中所示得数值，并分别测出与这些工作压力p相应得泵得流量q。

(3）调节节流阀得开度，使泵得出口压力为泵得额定压力,测出泵得额定流量ｑ额,并测出相应得转速n额。

4、实验注意事项(1）节流阀每次调节后,运转1～2分钟后再测有关数据。

(2）压力P,可由压力表P2-1（P６)读出;（3) 流量q,在t时间间隔内，计算通过椭圆齿轮流量计油液容积累计数之差Δv，可由流量计读出在t时间内（可取ｔ＝1 分钟）累积数差（Ｌ/ｍin）；由此得:ｑ＝Δv／ｔ＊60(升／分) ［ｔ得单位为秒,Δv得单位为升］（４）容积效率ηｖ:ηv=实际流量/理论流量＝ｑ/qｔ [q得单位为升/分,qｔ得单位为升/分］在生产实际中，q理论一般不用液压泵设计说得几何参数与运转参数计算得，而就是以空载流量代替理论流量。

实验七 液压泵的特性实验一、实验准备知识预习思考题1．液压泵的功能和种类 2．液压泵的特性3．液压泵的动态特性和静态特性分别指的是什么？实验基础知识液压泵是一种能量转换装置，它把驱动电机的机械能转换成输到系统中去的油液的压力能，供液压系统使用。

液压泵（液压马达）按其在单位时间内所能输出（所需输入）油液体积可否调节而分为定量泵（定量马达）和变量泵（变量马达）两类；按结构形成可以分为齿轮式、叶片式和柱塞式三大类。

液压泵或液压马达的工作压力是指泵（马达）实际工作时的压力。

对泵来说，工作压力是指它的输出压力；对马达来说，则是指它的输入压力。

液压泵（液压马达）的额定压力是指泵（马达）在正常工作条件下按试验标准规定的连续运转的最高压力，超过此值就是过载。

液压泵（液压马达）的排量（用V 表示）是指泵（马达）轴每转一转，由其密封容腔几何尺寸变化所算得的排出（输入）液体体积，亦即在无泄漏的情况下，其轴转一转所能排出（所需输入）的液体体积。

液压泵（液压马达）的理论流量（用q t 表示）是指泵（马达）在单位时间内由其密封容腔几何尺寸变化计算而得的排出（输入）的液体体积。

泵（马达）的转速为n 时，泵（马达）的理论流量为 q t =Vn 。

实际上，液压泵和液压马达在能量转换过程中是有损失的．因此输出功率小于输入功率。

两者之间的差值即为功率损失，功率损失可以分为容积损失和机械损失两部分。

容积损失是因内泄漏、气穴和油液在高压下的压缩（主要是内泄漏）而造成的流量上的损失。

对液压泵来说，输出压力增大时，泵实际输出的流量q 减小。

设泵的流量损失为q t ，则泵的容积损失可用容积效率ην来表征。

ην =tt t t q q q q q q q 111-=-= 泵内机件间的泄漏油液的流态可以看作为层流，可以认为流量损失q 1和泵的输出压力P 成正比，即q 1 = k 1P式中，k 1为流量损失系数。

因此有ην =Vnpk 11- 上式表明：泵的输出压力愈高，系数愈大，或泵的排量愈小，转速愈低，则泵的容积效率也愈低。

液压泵实验报告
03120 瓦里克
2010-7-1
一、实验名称: 液压泵性能试验
1.实验目的:
2.通过实验, 理解并掌握液压泵的主要技术指标；
通过实验, 学会小功率液压泵性能的测试方法。

实验设备及实验系统原理图:
该实验在液压泵性能实验台上进行, 主要实验设备及元件包括交流电机、变频器、齿轮泵、溢流阀、油箱、滤油器、流量计、转速传感器、压力表等。

原理图见附图一。

1.实验步骤:
二、排量测定: 调定驱动电机转速一定, 使泵的输入转速保持稳定,
测定排出固定液体体积所用的时间, 进而计算出流量和排量。

压力流量特性：保持泵的输入转速不变, 调节出口压力, 测定排出固定液体体积所用的时间, 进而计算出流量。

去规定出口压力下数值, 计算泵的容积效率。

实验数据及结果:
实验原始数据见附表一、二, 整理曲线见附图二。

实验小组人员:
吴、谢、瓦里克。

附表1:
液压泵型号: GPC4-20-130R 额定工作压力: 25 MPa 额定转速: 3300 r/min
测得泵的排量: 20.41 mL/r
附表2:
液压泵流量—压力特性实验数据记录表:
7 2300 4.0 10 17.75 33.80
泵在该转速及 3.5 MPa 出口压力的工况下, 其容积效率为76.3 % 。

附图1:
附图2:。

液压泵的特性实验实验报告液压泵的特性实验实验报告引言：液压泵是一种常见的流体传动装置，广泛应用于工业领域。

为了深入了解液压泵的特性，我们进行了一系列实验。

本实验报告旨在总结实验过程、分析实验结果，并对液压泵的特性进行探讨。

实验目的：1. 了解液压泵的工作原理和结构；2. 掌握液压泵的特性参数测量方法；3. 分析液压泵的特性曲线。

实验装置和方法：本次实验使用了一台常见的柱塞式液压泵，并配备了相应的测量仪器。

实验步骤如下：1. 将液压泵连接至液压系统，并保证系统处于正常工作状态；2. 调整液压泵的工作压力，并记录下相应的流量；3. 重复步骤2，分别在不同的工作压力下测量流量；4. 根据实验数据绘制液压泵的特性曲线。

实验结果：根据实验数据，我们得到了液压泵的特性曲线。

曲线显示了液压泵在不同工作压力下的流量变化情况。

通过观察曲线，我们可以得出以下结论：1. 随着工作压力的增加，液压泵的流量逐渐减小。

这是由于在高压下，液压泵需要克服更大的阻力才能产生相同的流量；2. 在一定工作压力范围内，液压泵的流量基本保持稳定。

这是因为液压泵的结构和工作原理决定了其在一定压力范围内具有较好的流量稳定性；3. 当工作压力超过一定范围时，液压泵的流量急剧下降。

这是由于泵的结构和工作原理无法适应过高的压力要求。

讨论与分析：液压泵的特性曲线反映了泵在不同工作条件下的性能表现。

通过对曲线的分析，我们可以更好地了解液压泵的特性，并在实际应用中进行合理选择和调整。

以下是对液压泵特性的一些进一步讨论和分析：1. 流量与压力的关系：液压泵的流量与工作压力呈负相关关系。

因此，在实际应用中，我们应根据工作需求选择合适的泵型和工作压力，以获得满足要求的流量；2. 流量稳定性：液压泵在一定工作压力范围内具有较好的流量稳定性，适用于对流量要求较高的场合。

但在过高或过低的压力下，流量稳定性会受到影响，需要注意调整和控制；3. 泵的效率：液压泵的效率是衡量其性能的重要指标。

液压泵的特性实验报告液压泵的特性实验报告引言液压泵是一种将机械能转换为液压能的设备，广泛应用于工程机械、农业机械、航空航天等领域。

本实验旨在通过对液压泵的特性进行实验研究，探究其工作原理和性能特点。

实验目的1. 研究液压泵的工作原理和工作特性；2. 测量液压泵的流量和压力特性；3. 分析液压泵的效率和功率特性。

实验装置本实验使用的液压泵实验装置主要包括液压泵、流量计、压力表等。

实验步骤1. 连接实验装置：将液压泵与流量计、压力表等连接，确保泵与仪器之间的连接紧密可靠。

2. 测量液压泵的流量特性：调整液压泵的转速，记录流量计的读数，并绘制液压泵的流量特性曲线。

3. 测量液压泵的压力特性：调整液压泵的转速，记录压力表的读数，并绘制液压泵的压力特性曲线。

4. 分析液压泵的效率特性：根据实验数据计算液压泵的效率，并绘制效率特性曲线。

5. 分析液压泵的功率特性：根据实验数据计算液压泵的功率，并绘制功率特性曲线。

实验结果与分析通过实验测量，得到了液压泵的流量特性曲线、压力特性曲线、效率特性曲线和功率特性曲线。

根据实验结果可以得出以下结论：1. 液压泵的流量特性曲线呈现出随着转速增加而线性增加的趋势，即转速越高，泵的流量越大。

2. 液压泵的压力特性曲线呈现出随着流量增加而线性下降的趋势，即流量越大，泵的压力越小。

3. 液压泵的效率特性曲线呈现出随着流量增加而先增加后减小的趋势，即在一定范围内，随着流量的增加，泵的效率逐渐提高，但超过一定流量后，效率开始下降。

4. 液压泵的功率特性曲线呈现出随着流量增加而先增加后趋于稳定的趋势，即在一定范围内，随着流量的增加，泵的功率逐渐增加，但超过一定流量后，功率增加的幅度减小。

结论通过本实验的研究，我们深入了解了液压泵的工作原理和性能特点。

液压泵的流量特性、压力特性、效率特性和功率特性曲线为我们提供了重要的参考依据。

在实际应用中，我们可以根据实际需求选择合适的液压泵，以达到最佳的工作效果和经济效益。

液压泵性能实验报告答案液压泵性能实验报告答案液压泵是一种将机械能转化为液压能的装置，广泛应用于工业生产中。

为了了解液压泵的性能特点，我们进行了一系列实验。

本报告将对实验结果进行分析和总结，并提供液压泵性能的答案。

实验一：流量特性测试在这个实验中，我们通过改变液压泵的转速，测量了不同转速下的流量。

实验结果显示，液压泵的流量与转速呈线性关系。

随着转速的增加，液压泵的流量也相应增加。

这是因为转速的增加会导致泵的排量增加，从而提高了液体的流动速度。

实验二：压力特性测试在这个实验中，我们通过改变液压泵的负载压力，测量了不同负载压力下的泵出口压力。

实验结果显示，液压泵的出口压力与负载压力呈非线性关系。

在低负载压力下，出口压力随负载压力的增加而迅速增加。

但当负载压力达到一定值后，出口压力增加的速度逐渐减缓。

这是因为液压泵在高负载压力下，泵的排量会受到限制，无法继续提供更高的出口压力。

实验三：效率特性测试在这个实验中，我们通过测量液压泵的输入功率和输出功率，计算了液压泵的效率。

实验结果显示，液压泵的效率与负载压力呈非线性关系。

在低负载压力下，液压泵的效率较低。

随着负载压力的增加，液压泵的效率逐渐提高，但当负载压力达到一定值后，效率开始下降。

这是因为在高负载压力下，液压泵需要消耗更多的能量来克服负载压力，导致效率降低。

综上所述，液压泵的性能特点可以总结如下：1. 流量特性：液压泵的流量与转速呈线性关系。

2. 压力特性：液压泵的出口压力与负载压力呈非线性关系，随着负载压力的增加，出口压力增加的速度逐渐减缓。

3. 效率特性：液压泵的效率与负载压力呈非线性关系，随着负载压力的增加，效率逐渐提高，但在高负载压力下效率开始下降。

这些性能特点对于液压泵的选择和应用具有重要意义。

在实际应用中，我们需要根据具体的工作要求和负载情况，选择合适的液压泵类型和参数，以提高工作效率和降低能量消耗。

总之，通过对液压泵性能的实验测试，我们可以更好地了解液压泵的工作特点和性能表现。

液压泵性能实验
（实验类型：综合） XXX XXX XXX
班级： 第 组 共 人 姓名：
1．实验目的：了解液压泵的主要性能指标，学会小功率泵的测试方法，并绘制液压泵特性曲线。

2．实验内容：
（1）测定液压泵的流量（qv ）――压力（p ）特性曲线
测定液压泵在不同工作压力下的实际流量，绘液压泵出流量――压力特性曲线
)(p f qv =。

压力越高、温度越高、油液粘度越小，内泄漏就越大，输出流量就越小。

（2）测定液压泵的容积效率（η容）曲线
液压泵的容积效率是指在泵的额定压力下，实际流量与理论流量的比值。

理
实
容＝
qv qv η 3．实验装置的液压系统原理（按标准液压符号、比例绘制系统图）
原理关键词：逐级加载 测定流量 要点：围绕关键词，结合原理图进行说明。

4．使用仪器、元件明细表
5．实验步骤（按实验过程自己写） 实验数据记录表
理论流量约等于空载流量，实测空载流量为：
6．实验报告
（1）报告分析部分只写文字，不要写计算过程（计算过程放在数据计算处理部分）。

（2）计算过程要写清除，并加适当文字说明。

（3）用坐标纸绘制液压泵特性曲线（横坐标为压力，纵坐标为流量、效率）并分析被测试液压泵的性能。

（4）根据被测试液压泵的效率曲线，分析液压泵的效率特点。

（5）根据实验过程中出现的一些问题，提出意见和建议。

一、实验目的1. 了解泵的基本结构和工作原理。

2. 掌握泵性能参数的测量方法。

3. 通过实验，绘制泵的特性曲线，分析泵的工作特性。

4. 学习泵在不同工况下的性能变化规律。

二、实验原理泵是一种将能量传递给流体的机械设备，其性能参数主要包括流量Q、扬程H、轴功率N和效率η。

泵的特性曲线反映了泵在不同工况下的性能变化规律。

1. 流量Q：单位时间内泵输送的流体体积。

2. 扬程H：泵输送流体所需的能量，通常用泵出口与入口的压力差表示。

3. 轴功率N：泵轴上所传递的功率。

4. 效率η：泵输出功率与输入功率的比值。

泵的特性曲线主要包括以下三种：1. Q-H曲线：表示在恒定转速下，泵的流量与扬程之间的关系。

2. N-Q曲线：表示在恒定转速下，泵的轴功率与流量之间的关系。

3. η-Q曲线：表示在恒定转速下，泵的效率与流量之间的关系。

三、实验仪器与设备1. 离心泵一台2. 转速表一台3. 电磁流量计一台4. 涡轮流量计一台5. 压力表两台6. 电功率表一台7. 计时器一台8. 实验台一套四、实验步骤1. 将离心泵安装于实验台上，连接好相关仪表。

2. 启动泵，调整转速至预定值。

3. 逐步调节出口阀门，使泵的流量逐渐增加。

4. 在每个流量点，记录泵的扬程、轴功率、转速和效率等数据。

5. 重复步骤3和4，得到不同转速下的泵特性曲线。

五、实验结果与分析1. Q-H曲线：实验结果显示，泵的流量与扬程呈非线性关系。

在低流量区域，扬程随流量的增加而迅速增加；在高流量区域，扬程随流量的增加而逐渐减小。

这是由于泵内部流动状态的变化所导致的。

2. N-Q曲线：实验结果显示，泵的轴功率与流量呈非线性关系。

在低流量区域，轴功率随流量的增加而迅速增加；在高流量区域，轴功率随流量的增加而逐渐减小。

这是由于泵内部流动阻力增加所导致的。

3. η-Q曲线：实验结果显示，泵的效率与流量呈非线性关系。

在低流量区域，效率随流量的增加而迅速增加；在高流量区域，效率随流量的增加而逐渐减小。

液压泵性能测试实验1.1 实验目的：一了解液压泵主要特性(功率特性、效率特性)和测试装置；二掌握液压泵主要特性测试原理和测试方法1.2 测试装置及实验原理1.2.1 测试装置液压原理图1－电机2－被试液压泵3－电磁溢流阀4－节流阀5－截止阀6－压力表7－压力传感器8－流量传感器9－温度计10－功率变换器和转速传感器1.2.2 实验原理一液压泵的空载性能测试液压泵的空载性能测试主要是测试泵的空载排量。

液压泵的排量是指在不考虑泄漏情况下，泵轴每转排出油液的体积。

理论上，排量应按泵密封工作腔容积的几何尺寸精确计算出来；工业上，以空载排量取而代之。

空载排量是指泵在空载压力（不超过5％额定压力或0.5MPa的输出压力）下泵轴每转排出油液的体积。

测试时，将节流阀4全关和截止阀5全开，溢流阀3调至高于泵的额定工作压力，启动被试液压泵2，待稳定运转后，压力传感器6显示数值满足空载压力要求，测试记录泵流量q （L/min ）和泵轴转速n(r/min)，则泵的空载排量0V 可由下式计算：nq V ⨯=10000 （r m /3）二 液压泵的流量特性和功率特性测试液压泵的流量特性是指泵的实际流量q 随出口工作压力p 变化特性。

液压泵的功率特性是指泵轴输入功率随出口工作压力p 变化特性。

测试时，将截止阀5全关，溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。

测试时，记录各点泵出口压力p 、泵流量q （L/min ）、电机功率(KW) 和泵轴转速n （r/min ），将测试数据绘制泵的效率特性曲线和功率特性曲线。

三 液压泵的效率特性(机械效率、容积效率、总效率) 测试液压泵的效率特性是指泵的容积效率、机械效率和总效率随出口工作压力p 变化特性。

测试时，将截止阀5全关，溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。

测试时，记录各点泵出口压力p （MPa ）、泵流量q （L/min ）、电机输入功率P(KW)和泵轴转速n(r/min)。
