《液压系统安装与调试》教案-项目2 认识液压泵

液压泵课程设计一、教学目标本节课的教学目标是让学生掌握液压泵的基本原理、结构特点和性能参数，能够分析液压泵的工作过程和选用原则。

具体来说，知识目标包括：了解液压泵的定义、分类和应用领域；掌握液压泵的工作原理、结构组成和性能指标；理解液压泵的选用原则和维护方法。

技能目标包括：能够分析液压泵的工作过程和性能参数；能够选用合适的液压泵并正确安装和使用；能够对液压泵进行简单的故障诊断和维修。

情感态度价值观目标包括：培养学生对液压技术的兴趣和好奇心；培养学生的创新意识和团队合作精神；培养学生对工程实践的热爱和责任感。

二、教学内容本节课的教学内容主要包括液压泵的基本原理、结构特点和性能参数。

首先，介绍液压泵的定义、分类和应用领域，让学生了解液压泵在工程实践中的重要性。

其次，讲解液压泵的工作原理、结构组成和性能指标，让学生掌握液压泵的基本工作原理和选用原则。

最后，介绍液压泵的选用方法和维护技巧，让学生学会如何正确选用和维护液压泵。

三、教学方法为了激发学生的学习兴趣和主动性，本节课采用多种教学方法相结合。

首先，采用讲授法，系统地讲解液压泵的基本原理、结构特点和性能参数。

其次，采用讨论法，引导学生分组讨论液压泵的选用方法和维护技巧，提高学生的思考和分析能力。

接着，采用案例分析法，分析实际工程中的液压泵应用案例，让学生更好地理解液压泵在工程实践中的应用。

最后，采用实验法，学生进行液压泵的实验操作，让学生亲身体验液压泵的工作过程，提高学生的实践能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，本节课准备了一系列教学资源。

教材方面，选用《液压泵与液压系统》一书，系统地介绍液压泵的基本原理、结构特点和性能参数。

参考书方面，推荐学生阅读《液压泵设计与应用》等书籍，进一步加深对液压泵的了解。

多媒体资料方面，准备液压泵的工作原理动画演示、实际工程应用视频等，帮助学生更直观地理解液压泵的工作过程。

实验设备方面，准备液压泵实验装置，让学生能够亲自动手操作，锻炼实践能力。

压装机液压系统课程设计一、课程目标知识目标：1. 学生能够理解压装机液压系统的基础理论知识，掌握液压系统的组成、工作原理及主要性能参数。

2. 学生能够了解液压油的选择、维护及液压元件的常见故障分析。

3. 学生掌握压装机液压系统设计的基本流程和步骤，具备分析简单液压系统设计问题的能力。

技能目标：1. 学生能够运用所学知识，进行压装机液压系统的初步设计和计算。

2. 学生能够熟练使用相关绘图软件，绘制液压系统原理图和装配图。

3. 学生具备一定的液压系统故障排除能力，能够解决实际操作中遇到的问题。

情感态度价值观目标：1. 学生通过学习，培养对液压技术的兴趣，提高工程意识和创新意识。

2. 学生在课程学习过程中，培养团队协作精神和沟通能力，增强解决问题的自信心。

3. 学生了解液压系统在工业生产中的重要性，认识到学习液压技术对个人和社会的意义。

课程性质：本课程为专业选修课，适用于具有一定机械基础和液压基础的学生。

学生特点：学生为高二年级机械制造与自动化专业学生，已学习相关机械基础课程，具有一定的识图能力和动手能力。

教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和工程应用能力。

通过课程学习，使学生能够独立完成压装机液压系统的设计和分析任务，为将来的职业发展打下坚实基础。

二、教学内容1. 液压系统基础知识- 液压系统的组成、工作原理及性能参数（对应教材第2章）- 液压油的选择、维护及液压元件功能（对应教材第3章）2. 液压系统设计方法与流程- 压装机液压系统设计要求及步骤（对应教材第5章）- 液压系统原理图、装配图的绘制方法（对应教材第6章）3. 液压系统元件选型与计算- 液压泵、液压马达、液压缸等元件的选型计算（对应教材第7章）- 液压阀的类型及选用方法（对应教材第8章）4. 液压系统故障分析及维护- 常见液压系统故障类型及原因（对应教材第9章）- 液压系统维护方法及故障排除（对应教材第10章）5. 实践教学环节- 压装机液压系统设计实例分析（结合教材实例）- 相关绘图软件操作培训（CAD软件应用）教学内容安排与进度：第1周：液压系统基础知识学习第2周：液压系统设计方法与流程学习第3周：液压系统元件选型与计算第4周：液压系统故障分析及维护第5-6周：实践教学环节，设计实例分析与绘图软件操作培训三、教学方法1. 讲授法：- 对于液压系统的基础理论知识、设计方法与流程等抽象、概念性较强的内容，采用讲授法进行教学，使学生系统地掌握液压系统相关知识点。

项目二液压泵的使用一、教学目标1.液压泵的选型2.齿轮泵的使用3.叶片泵的使用4.柱塞泵的使用5.液压泵的安装及常见故障二、课时分配本项目共五个任务，安排九个课时。

三、教训重点1.液压泵的选型2.齿轮泵的使用3.叶片泵的使用4.柱塞泵的使用四、教学难点液压泵的安装及常见故障五、教学内容任务一液压泵的选型任务导入本任务就是学习液压泵的相关知识，学会识别液压泵铭牌符号及参数的含义，为分析各类液压泵工作原理及故障诊断、选用合适的液压泵奠定基础。

液压泵外观引导问题：1.液压泵对液压系统起到什么作用？2.液压泵有哪些常用的性能参数？3.液压泵有哪些常用种类以及如何选用液压泵？知识链接：一、液压泵的结构单柱塞式液压泵的结构单柱塞泵的结构二、液压泵的工作原理液压泵是靠密封容积的变化来实现吸油和压油的，因此称为容积式液压泵，它的工作过程就是吸油和压油的过程。

单柱塞泵的工作原理三、液压泵的主要性能参数1.液压泵的压力压力分级2.液压泵的排量和流量（1）排量V液压泵每转一周，由其密封容积几何尺寸变化计算而得的排出液体的体积叫液压泵的排量。

(2)流量是指泵在单位时间内排出油液的体积。

①理论流量qt②实际流量q③额定流量qn3.液压泵的功率和效率（1）输入功率Pi（2）输出功率Po（3）容积效率ηv（4）机械效率ηm（5）总效率η四、液压泵的常用种类和图形符号(1)按泵的结构可分为：齿轮泵、叶片泵及柱塞泵等。

(2)按泵的输油方向能否改变可分为：单向泵和双向泵。

(3)按其输出的流量能否调节可分为：定量泵和变量泵。

(4)按额定压力的高低可分为：低压泵、中压泵和高压泵等。

液压泵的图形符号五、液压泵正常工作的必备条件密闭容积密闭容积由小变大密封容积由大变小任务实施：液压泵的选用1.选用步骤2.一般情况下的选型在液压系统中，应根据液压设备的工作压力、流量、工作性能、工作环境等合理选用泵的类型和规格。

常见的液压泵的技术性能及特点知识扩展：液压泵的常见故障及原因分析1.由液压泵本身原因引起的故障2.由外界因素引起的故障引起泵故障的外界因素有如下几项：(1)油液(2)环境不清洁(3)泵的安装思考与练习：一、填空题1.液压泵是液压系统的装置，其作用是将电动机的转换为油液的，其输出功率用公式表示。

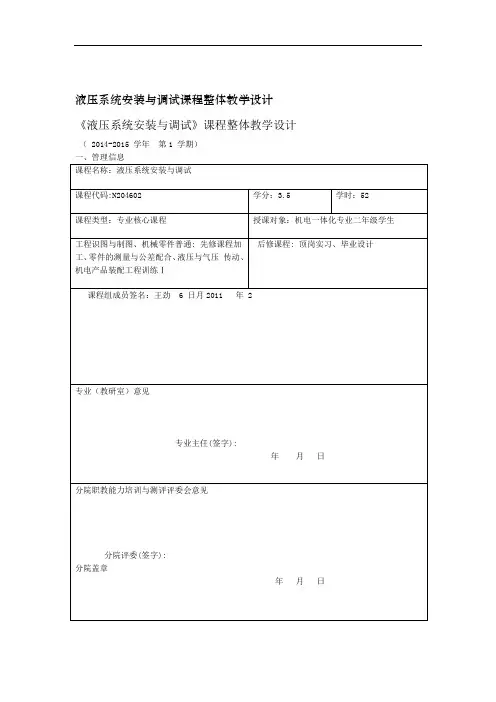

液压系统安装与调试课程整体教学设计《液压系统安装与调试》课程整体教学设计（ 2014-2015 学年第1 学期）一、管理信息二、课程设计9/ 1液压系统安装与调试课程整体教学设计1.课程目标能力目标（1）能分析一般的液压系统回路，并掌握设计简单的液压系统的思路。

（2）能读懂简单液压控制回路图，并熟练选用相关元件，按照回路图正确组装并调试液压控制回路。

（3）能通过典型的设备的液压系统的规划与实施，能对所学专业设备简单液压系统进行管理、安装和调试。

知识目标1）了解液压系统(hydraulic pressure system)的基本设计、分析方法。

2）掌握所学专业设备所用到的液压系统的原理，设计思路。

理解液压泵(hydraulic pressure pump)、液压缸(cylinder)、液压控制阀(hydraulic pressure control valve)及液压系统(hydraulic pressure system)中的辅助装置的基本结构和工作原理。

特别掌握是针对项目中设备所用到的各元件结构，原理。

3）掌握液压系统常用回路的基本工作原理、工作特性以及液压系统常用回路的基本工作特性。

4）理解典型液压系统的工作原理，掌握分析液压系统的方法。

5）了解液压系统常见的故障及其产生的原因。

其它目标1）训练学生具有对工作严谨、负责的职业素质。

2）训练学生的团队合作精神。

2.课程教学活动设计3. 课程内容设计9/ 2液压系统安装与调试课程整体教学设计2．2能力训练项目设计．教学进度表39/ 3液压系统安装与调试课程整体教学设计/ 4液压系统安装与调试课程整体教学设计/ 5液压系统安装与调试课程整体教学设计9/ 6液压系统安装与调试课程整体教学设计9 / 7液压系统安装与调试课程整体教学设计三、教学材料电子工业出版社徐小东主编 1、教材：液压与气动应用技术人民邮电出版社参考资料：液压气动技术与实训张安全、王德洪主编中国人民大学出版社唐建生主编液压与气动液压技术与应用邱国庆编著人民邮电出版社液压与气动技术毛好喜主编人民邮电出版社华中科技大学出版社液压传动与气压传动何存兴、张铁华主编姜佩东主编高等教育出版社液压与气动技术机械工业出版社液压与气压传动袁承训主编液压元件手册黎柏启主编冶金、机械工业出版社 2、教学仪器：液压实验室中各液压元件、 3、设备：注塑机液压实验台五台、海天注塑机三台四、教学组织形式教师示范，学生实际操作，教师指导。

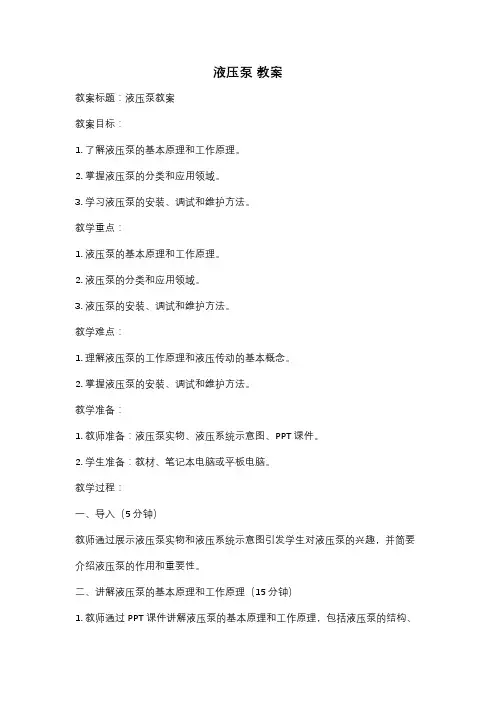

液压泵教案教案标题：液压泵教案教案目标：1. 了解液压泵的基本原理和工作原理。

2. 掌握液压泵的分类和应用领域。

3. 学习液压泵的安装、调试和维护方法。

教学重点：1. 液压泵的基本原理和工作原理。

2. 液压泵的分类和应用领域。

3. 液压泵的安装、调试和维护方法。

教学难点：1. 理解液压泵的工作原理和液压传动的基本概念。

2. 掌握液压泵的安装、调试和维护方法。

教学准备：1. 教师准备：液压泵实物、液压系统示意图、PPT课件。

2. 学生准备：教材、笔记本电脑或平板电脑。

教学过程：一、导入（5分钟）教师通过展示液压泵实物和液压系统示意图引发学生对液压泵的兴趣，并简要介绍液压泵的作用和重要性。

二、讲解液压泵的基本原理和工作原理（15分钟）1. 教师通过PPT课件讲解液压泵的基本原理和工作原理，包括液压泵的结构、工作过程和液压传动的基本概念。

2. 教师结合实物演示，让学生更直观地理解液压泵的工作原理。

三、介绍液压泵的分类和应用领域（10分钟）1. 教师讲解液压泵的分类，如齿轮泵、柱塞泵、叶片泵等，并介绍各种泵的特点和适用场合。

2. 教师通过实例，让学生了解液压泵在工程机械、农机装备等领域的应用。

四、讲解液压泵的安装、调试和维护方法（20分钟）1. 教师详细讲解液压泵的安装要点，包括选址、固定、连接管路等。

2. 教师介绍液压泵的调试方法，包括启动前的准备工作、压力调节和流量调节等。

3. 教师讲解液压泵的维护方法，包括定期检查、润滑和更换密封件等。

五、小结与拓展（5分钟）教师对本节课的内容进行小结，并提供相关拓展资料供学生深入学习。

教学方式：1. 教师讲解与示范。

2. 学生互动与讨论。

教学评价：1. 学生课堂表现。

2. 学生完成课后作业的质量。

教学延伸：学生可通过实践操作液压泵，进一步巩固所学知识，并可以进行相关的设计和研究项目。

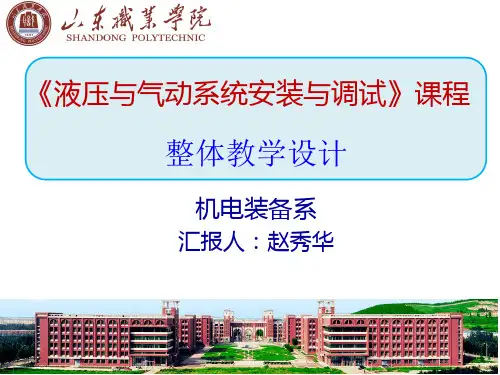

液压与气动系统安装与调试
《液压与气动系统安装与调试》课程
整体教学设计
机电装备系
汇报人：赵秀华
液压与气动系统安装与调试
主要内容
课程简介 改革前状况 改革的主要思路 课程实施过程 新旧教法对比 课改的个人感受
2019/8/2
2
液压与气动系统安装与调试
一.课程简介
1-1 课程地位 课程名称：液压与气动系统安装与调试 课程代码：02021002 学分：3 学时：56 授课时间：第3学期 授课对象：机电类二年级学生 课程类型：机电装备系专业主干课程，必修课 先修课程:机械制图、 后续课程: PLC与检测技术、机电加工 工程力学、机械设计 设备、典型机电设备安装调试与维护、 基础、工程材料、车 顶岗实习及毕业设计、自动化生产线 工实训、钳工实训 安装与调试
液压泵站（6套）
液压阀组实训装置（6套）
2019/8/2
11
液压与气动系统安装与调试
三.改革的简要思路
3-4 相关设备
液压基本回路实训台（3台）
配套软件：FESTO Fliudsim 液压系统仿真软件
2019/8/2
液压比例综合控制系统（1套）
12
液压与气动系统安装与调试
三.改革的简要思路
3-4 相关设备
回路的设计及 仿真
液压回路连接 工艺
元件及回路的 调试
职业素养与协 作意识
1.元件选取是否正确； 20 2.回路设计是否正确；
3.是否会正确使用仿真软件。
1.元件选择是否正确；
30
2.元件安装是否牢固； 3.回路连接是否正确；
4.操作是否规范；
1.溢流阀调节是否恰当； 30 2.操作完毕后液压缸活塞杆是否缩回；

《液压与气动系统装调》课程教学标准【课程名称】液压与气动系统装调【课程代码】C2-2-5【适用专业】机械制造与自动化【学时数】112【学分数】7【开设时间】第三学期（第一阶段48学时）第四学期（第二阶段64学时）一、课程概述我国装备制造业的快速发展，液压与气动系统愈发凸显重要。

为满足企业对掌握液压与气动技术应用型人才的需求，必须大力加强高职机电类专业学生的液压与气动技术培养。

《液压与气动系统装调》是机械制造与自动化专业的专业技能核心课程，机电类专业的毕业生主要面向工业企业从事机械设备的制造与机电设备的操作、安装、调试、维修和更新改造，本课程是对学生的设计能力、创新能力、工程意识进行培养训练的一门重要的技术课。

在为实现专业人才培养目标所设置的课程体系中处于十分重要的地位。

本课程内容主要包括“液压传动与气压传动”二大模块，共16个学习项目，共计112学时。

本课程采用集中授课方法，每次课4课时。

教学实施全部安排在液压与气压实训室进行。

课程采取“教、学、做、考”一体教学模式开展课程教学活动，理论知识与技能实践并重，完成课程知识的学习和技能训练。

同时，课程还注重学生职业素养的培养，将学生对设备保养、“6S”执行情况、环境保护、团结协作、沟通交流等内容作为学习和考核的重要内容。

二、培养目标1．方法能力目标（1）抽象与逻辑思维：具备逻辑思维妥善解决问题的能力；（2）信息判断与选择：能在众多信息中，判断并选择有效、有用信息；（3）学习习惯：享受学习中成功的喜悦，激发学习兴趣，养成勤奋好学的习惯；（4）系统认识：能对复杂问题进行准确信息处理、计划，并执行。

2．社会能力目标（1）团队协作：能友善与人合作、能顾及他人想法，能通过团队协作完成任务；（2）身心健康：具备积极的态度，强烈的责任心和浓厚的工作兴趣，有较好的社会角色适应性，行为举止符合职业特点和社会规范；（3）交流沟通：能采取合适的方式方法与人交流，具有较好的表达能力；（4）职业素养：通过项目任务学习，培养学生的爱岗敬业的基本素养。

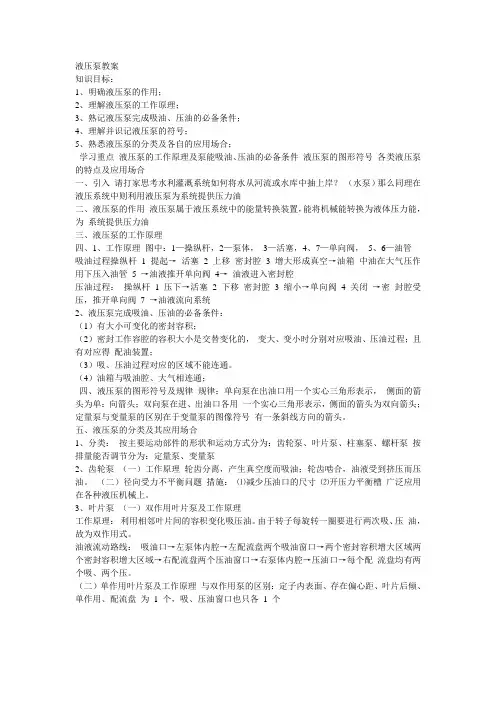

液压泵教案知识目标：1、明确液压泵的作用；2、理解液压泵的工作原理；3、熟记液压泵完成吸油、压油的必备条件；4、理解并识记液压泵的符号；5、熟悉液压泵的分类及各自的应用场合；学习重点液压泵的工作原理及泵能吸油、压油的必备条件液压泵的图形符号各类液压泵的特点及应用场合一、引入请打家思考水利灌溉系统如何将水从河流或水库中抽上岸？（水泵）那么同理在液压系统中则利用液压泵为系统提供压力油二、液压泵的作用液压泵属于液压系统中的能量转换装置，能将机械能转换为液体压力能，为系统提供压力油三、液压泵的工作原理四、1、工作原理图中：1—操纵杆，2—泵体，3—活塞，4、7—单向阀，5、6—油管吸油过程操纵杆 1 提起→活塞 2 上移密封腔 3 增大形成真空→油箱中油在大气压作用下压入油管5 →油液推开单向阀4→油液进入密封腔压油过程：操纵杆 1 压下→活塞 2 下移密封腔 3 缩小→单向阀 4 关闭→密封腔受压，推开单向阀7 →油液流向系统2、液压泵完成吸油、压油的必备条件：（1）有大小可变化的密封容积；（2）密封工作容腔的容积大小是交替变化的，变大、变小时分别对应吸油、压油过程；且有对应得配油装置；（3）吸、压油过程对应的区域不能连通。

（4）油箱与吸油腔、大气相连通；四、液压泵的图形符号及规律规律：单向泵在出油口用一个实心三角形表示，侧面的箭头为单：向箭头；双向泵在进、出油口各用一个实心三角形表示，侧面的箭头为双向箭头；定量泵与变量泵的区别在于变量泵的图像符号有一条斜线方向的箭头。

五、液压泵的分类及其应用场合1、分类：按主要运动部件的形状和运动方式分为：齿轮泵、叶片泵、柱塞泵、螺杆泵按排量能否调节分为：定量泵、变量泵2、齿轮泵（一）工作原理轮齿分离，产生真空度而吸油；轮齿啮合，油液受到挤压而压油。

（二）径向受力不平衡问题措施：⑴减少压油口的尺寸⑵开压力平衡槽广泛应用在各种液压机械上。

3、叶片泵（一）双作用叶片泵及工作原理工作原理：利用相邻叶片间的容积变化吸压油。

2）另外，对于开关不到位的问题，对于新安装的舱盖或 经过大型改装过的舱盖，可以测量液压缸伸出长度， 检查液压缸行程是否已经到位，经设计部门修改底座、 油缸、舱盖绞耳等安装位置等方法解决。
液压系统常见故障分析及处理
故障例6：系统压力正常、换向阀换向正常，双侧或单侧 舱盖无动作 处理措施：关闭系统
1）检查执行元件（油缸）连接管路是否正确 从控制单元分向执行元件的管路连接时，应是同一根 主管上分出的支管分别接在各个执行元件的同侧（同
检查换向阀换向是否正常，另可请电气人员协助检查电路是否通畅。
4）检查系统管路连接是否正确。
液压系统常见故障分析及处理
故障例4：舱盖开启或关闭时速度过快或过慢。 处理措施：可在系统正常运转时调整 1）开启时速度过快或过慢，可通过调整系统中的调速阀进行速度调整，如调整失灵则检 查修复调速阀，同时应观察同侧两油缸是否同步、系统压力是否正常，如有问题则应 考虑液压缸窜腔。
液压系统简介
液压系统的能量传递：机械能→液压能（工作液体的压力能）→机械能 液压系统的组成：动力源、控制机构、执行机构、辅助装置 动力源： 液压泵及原动机（电机、柴油机等），他将原动机输出的机械能转变为工 作液体的压力能。 控制机构：包括压力、流量、方向控制阀等，通过他们控制和调节液压系统中的压力、 流量和方向，以保证执行部件所要求的输出力、速度和方向。 执行机构：包括液压缸和液压马达等，其作用是把工作液体的压力能重新转变为机械 能，推动负载运动。 辅助装置：包括油箱、管道、滤油器、蓄能器以及指示仪表等，以保证系统 的正常 工作。
液压系统常见故障分析及处理
故障例3：系统压力上升、下降调节正常，换向阀换向时舱盖无动作。 处理措施：关闭系统 1）再次确认舱盖处于无外力限制的状态。 2）确认液压油是否到达控制单元和执行单元 可用手握住管路检查温度是否发生变化，必要时可拆卸相关管路用油桶接住后开启 系统，操作换向阀观察是否有油流出。 3）检查换向阀换向是否正常、到位，如果是电磁换向阀，可先通过阀体手动检测按钮

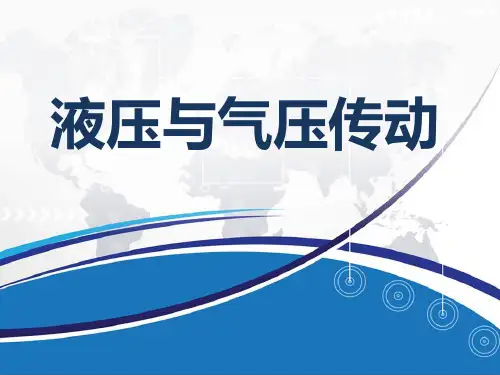

液压与气压传动
目录
项目二 液压泵的使用
任务一 液压泵的选型 任务二 齿轮泵的使用 任务三 叶片泵的使用 任务四 柱塞泵的使用 任务五 液压泵的安装及常见故障
项目二 液 压 泵 的 使 用
学习重点
1.液压泵的选型 2.齿轮泵的使用 3.叶片泵的使用 4.柱塞泵的使用 5.液压泵的安装及常见故障
3
任务一 液压泵的选型
30
任务二 齿轮泵的使用
思考与练习
2.齿轮泵多采用吸排油口一大一小是为了消除困油现象。（） 3.CB型齿轮泵允许反转。（） 三、简答题 1.齿轮泵的泄漏途径有哪些？减少泄漏的主要解决方法是什么？ 2.什么是齿轮泵的困油现象？如何消除？径向不平衡力问题如何解 决？
31
任务三 叶片泵的使用
任务引入
叶片泵的结构较齿轮泵复杂
34
任务三 叶片泵的使用
知识链接
2.双作用定量叶 片泵的结构
3.双作用定量叶 片泵的结构特点
16YB1双作用定量叶片泵结构
35
任务三 叶片泵的使用
知识链接
二、单作用变量叶片泵 1.单作用变量叶片泵的工作原理
该泵与定量泵的区别 是，定子的内孔是一个与 转子偏心安装的圆环，两 侧的配油盘上开有两个油 窗，一个吸油窗，一个压 油窗。
50
任务五三 叶片泵的使用
知识扩展
径向柱塞泵的工作原理
51
任务三 叶片泵的使用
思考与练习
一、填空题 1.轴向柱塞泵改变的倾角可改变和。 2.径向柱塞泵的配流方式为采用配油。 3.径向柱塞泵改变排量的途径是，轴向柱塞泵改变排量的途径是。
52
任务三 叶片泵的使用
思考与练习
二、判断题 1.轴向柱塞泵既可以制成定量泵，也可以制成变量泵。（） 2.改变轴向柱塞泵斜盘倾斜的方向就能改变吸、压油的方向。（） 3.配流轴式径向柱塞泵的排量q与定子相对转子的偏心量大小有关，

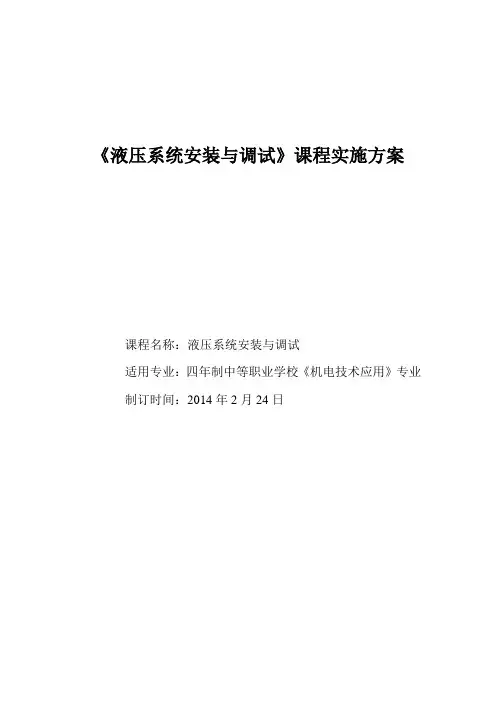

《液压系统安装与调试》课程实施方案课程名称：液压系统安装与调试适用专业：四年制中等职业学校《机电技术应用》专业制订时间：2014年2月24日《液气压控制》课程实施方案1．课程性质本课程是中等职业学校《机电技术应用》专业的一门专业核心课程，是机电技术综合应用的入门课程。

本课程的前期学习的专业课程有《机械基础》、《电气系统安装与调试》等，为本课程的学习打下基础。

学生通过本课程的学习能了解液压传动技术在工业领域中的应用，能够根据液压传动回路原理图进行系统的安装、调试、日常维护等工作。

同时，本课程教学兼顾职业技能鉴定中级标准中的相关内容，是既符合生产实践操作岗位培养，又可以为其他专业的深入发展提供支持的课程。

2．课程目标通过任务引领和项目教学，使学生具备液压传动系统中元器件的安装、检测以及系统运行过程中的故障判断、处理和系统维护的能力，掌握基础的液压传动知识，能识读基本的液压回路及简单控制电路，初步具有液压传动系统安装、调试、维护的技能。

树立生产实践的HSE理念，培养学生独立思考的问题探究方式、科学的工作方法和良好的职业道德水平，为学生奠定良好的职业发展综合素养。

●会执行与职业相关的保证工作安全和防止意外的规章制度。

●掌握常用液压元件的作用、职能符号，能根据液压回路安装液压元件。

●会识读基本的液压回路，并能将已安装的液压元件构建成正确的液压传动系统。

●会识读液压传动系统的简单控制电路，并能按要求正确完成控制电路的接线。

●掌握系统调试、故障判断的基础知识与技能，能调试已装接完成的液压传动系统，实现系统的正常运行。

●能借助工具书、说明书等查阅常用液压、电气控制元器件产品的有关数据、功能和使用方法，处理液压传动系统中的一般故障。

3．课程内容及要求4．课程教学设计5．教学建议5.1 教学资源1. 实训装备为保证理论与实际操作相结合，并顺利实施项目化教学，本课程在配备有液压传动综合实训装置的理论实践一体化教室授课。

液压系统的安装与调试一、装前注意事项：1、应熟悉有关技术资料；如液压系统图、系统管道安装、电器原理以及液压元件的使用说明等。

2、认真检查液压元件、辅件（钢管、胶管…）等质量、规格与设计要求完好相符，有缺陷的元件材料应及时更换。

3、液压元件、辅件需严格检查，清理有害于液压油防锈剂、铁屑和一切污物。

4、液压元件、胶管、钢管、辅件等油口用堵头、胶带等封口，以防止污物从油口进入系统。

5、液压元件、辅件的油口堵头、胶管、钢管等随工作的顺序，随时随拆，以防止污物从油口进入系统。

二、液压元件和管道安装：1、液压泵、液压马达与电动机、工作机构的同轴度偏差应在0.05〜0.1哑以内，轴线间倾角不大于1°，联轴器之间空隙预留3哑。

2、液压缸安装时，要保证活塞杆的轴线与运动部件的导轨面平行。

平行度偏差＜1哑。

3、各种阀类元件方向应保持轴线水平安装，油口位置不能反接和接错，密封件安装后应有一定的缩紧量以防泄漏。

紧固螺栓应对称依次均匀拧紧，使元件与阀座平面全部接触。

4、元件严格按设计要求的位置安装，注意整齐、关观。

5、油管安装：下料一组焊一拆散一清洗一正试安装一组成系统1）准确下料，采用弯管机进行配管，尽量少用火焰弯管，防止钢管内壁产生氧化皮。

2）焊接头与钢管采用插入式对接焊，清理铁屑、毛刺、氧化皮等。

3）试装合适后将油管拆下，用压力为0.5Mpa的空气吹扫一次后；倒入煤油，浸泡二小时，再用压力为0.5Mpa的空气进行吹扫干净，才正式安装。

6、吸油管管口切成45°斜面并朝旁安装。

7、安装管夹之间的距离为2m，油管急拐弯处需安装管夹，以防震动。

8、油箱清理：1）煤油检查油箱是否渗漏。

2）角磨机、錾子清理内部表面飞溅颗粒、氧化皮等。

3)面粉粘贴颗粒与氧化皮干净后才安装“人”字法兰盖。

三、液压系统调试：1、熟悉液压设备的技术性能、结构、调整方法、使用要求、操作方法。

2、检查1)管路连接和电器线路是否正确牢固、可靠。

液压系统组装与调试》教学大纲一、学习领域定位1 、授课对象开设本课程的专业有：机电一体化技术、机械设计与制造、模具设计与制造、数控技术。

机电、机械类专业的毕业生主要面向工业企业从事机电设备的操作、安装、调试、维修和更新改造，机械制造工艺规程的编制，工艺装备的设计与实施，产品质量分析与控制，生产技术管理等工作。

2 、课程性质液压系统组装与调试是机电、机械类专业的一门专业主干课程，是对学生的设计能力、创新能力、工程意识进行培养训练的一门重要的技术课。

本课程在为实现专业人才培养目标所设置的课程体系中处于十分重要的地位。

本课程前修课程：机械制图及测绘，机械设计及实践、电工知识与技能、电子电路应用与制作。

后续教学任务：毕业设计，顶岗实习。

3 、课程工作任务1 ）介绍液压系统的组成和工作原理等通用基础知识；2 ）培养学生液压系统的初步分析能力，为今后从事机电、液压设备的操作、安装、调试、维修和更新改造，液压产品质量分析与控制，生产技术管理等工作打基础；3 ）培养学生创新意识，为今后从事技术革新打基础。

、学习目标1、素质教育目标1 ）培养学生自学能力；2 ）培养学生逻辑思维、分析问题解决问题能力；3 ）培养学生团队意识和合作能力；4 ）培养学生良好的职业素养和可持续发展能力；5 ）培养学生严谨的学习态度和一丝不苟的工作作风。

2 、知识目标1 ）掌握液压与气压传动的基础知识，基本计算方法；2 ）了解常用液压泵、液压缸、气缸及控制阀的工作原理、特点及应用；3 ）学习分析一般的液压系统回路和气动控制回路的方法，培养设计简单的液压系统及气动控制系统的思路；4 ）通过实训使学生读懂液压与气动控制回路图，并熟练选用元件，按照回路图正确组装并调试液压与气动控制回路。

3 、能力目标1 ）能合理选择各种元器件及对其进行基本的维护维修；2 ）能分析一般系统图，能用元器件组装基本回路并能对其进行调试；3 ）具有应用标准、规范、手册、图册和查阅有关技术资料的能力；4 ）培养学生运用专业知识解决实际问题的能力；5 ）与企业联合，进行生产现场设备改造及创新项目的设计，培养学生独立进行设计的综合能力和创新思维能力。

液压泵教案（优秀版）word资料成都市技师学院理论课教案首页成都市技师学院理论课教案副页教学环节教学内容教师活动学生活动时间一、引入二、布置学习任务师生共同完成学习任务三、学习成果展示四、老师点评第三章液压泵请打家思考水利灌溉系统如何将水从河流或水库中抽上岸？（水泵）那么同理在液压系统中则利用液压泵为系统提供压力油1、液压泵属于液压系统中的何种装置？起什么作用？2、液压泵的工作原理是什么？液压泵完成吸油、压油的必备条件是什么?3、描述液压泵的图形符号及其规律4、液压泵的分类及其应用场合有哪些？以小组为单位，由四个小组分别上台展示以上任务一、液压泵的作用液压泵属于液压系统中的能量转换装置，能将机械能转换为液体压力能，为系统提供压力油二、液压泵的工作原理1、工作原理图中：1—操纵杆，2—泵体，3—活塞，4、7—单向阀，提出问题引出主题下达任务并将学生分小组巡视指导各小组完成任务记录学生展示情况点评、总结提问：左边的图和生活中的什么东西相似？讨论问题分小组讨论学习完成学习任务聆听、检查、纠正错误听讲、记笔记参考：钢管井的压水机识图2’18’20’10’5、6—油管 吸油过程： 操纵杆1提起→ 活塞2上移 密封腔3增大形成真空→油箱中油在大气压作用下压入油管 5 →油液推开单向阀4→ 油液进入密封腔 压油过程： 操纵杆1压下→活塞2下移 密封腔3缩小→单向阀4关闭 →密封腔受压，推开单向阀7 →油液流向系统 2、液压泵完成吸油、压油的必备条件： （1）有大小可变化的密封容积； （2）密封工作容腔的容积大小是交替变化的，变大、变小时分别对应吸油、压油过程；且有对应得配油装置； （3）吸、压油过程对应的区域不能连通。

（4）油箱与吸油腔、大气相连通； 三、液压泵的图形符号及规律规律：单向泵在出油口用一个实心三角形表示，侧面的箭头为单抽同学回答问题：生活中如何使用压水机？提问: 生活中使用压水机有没有遇到压不起来水的现象？为什么会出现此现象？如何解决？参考：当提起操纵杆时，吸水，当压下操纵杆时，压水参考：因为长期使用后活塞磨损，造成空气进入腔体，吸不起来水；解决办法是加“引水”密封或换新活塞5’ 4’棉花液压打包机理论教案时间：20XX年2月23日主持人：张玉芬地点：加工厂俱乐部讲课人：孙红斌学习目的：通过理论学习培训，提高全体职工的专业技能和实际操作水平，更好的为轧花生产服务。
