【CN209723238U】一种定位式土建钢构埋件【专利】

专利名称：一种预埋件定位装置
专利类型：实用新型专利
发明人：王峰,殷胜光,杨伟威,王涛,邵文泽,朱文博申请号：CN201821219916.6
申请日：20180731
公开号：CN209440497U
公开日：
20190927
专利内容由知识产权出版社提供
摘要：本实用新型提供一种预埋件定位装置，包括竖直设置的钢筋、锚板、两个定位板，水平设置的预埋件。

定位板设在钢筋上，且两个定位板相对设置，定位板上设有若干个与预埋件相匹配的第一通孔，两个定位板上相对的第一通孔间设有套管，预埋件套设于套管中，且预埋件的两端均穿过第一通孔。

锚板上设有第二通孔，第二通孔的开孔位置与第一通孔的开孔位置一致。

利用两点确定一条直线的原理，将预埋件固定在两定位板间，有效的控制了预埋件的布设间距，避免了其在混凝土振捣过程中的偏位，提升了锚板与预埋件的对接精度。

预埋件套设在套管中，套管隔离了预埋件与混凝土的接触，在混凝土振捣成型后，即可将预埋件抽出重复利用，有效的降低了经济成本。

申请人：中交路桥北方工程有限公司,中交路桥建设有限公司
地址：100176 北京市大兴区经济技术开发区宏达北路12号二区三层305室
国籍：CN
代理机构：北京弘权知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

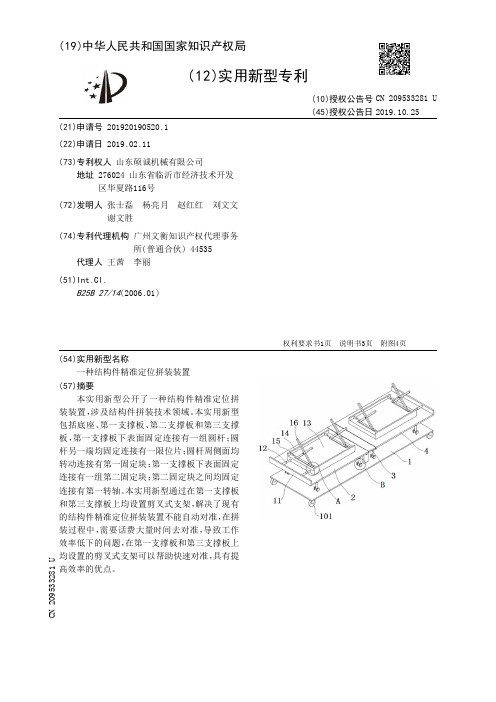

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920190520.1(22)申请日 2019.02.11(73)专利权人 山东硕诚机械有限公司地址 276024 山东省临沂市经济技术开发区华夏路116号(72)发明人 张士磊　杨亮月　赵红红　刘文文　谢文胜　(74)专利代理机构 广州文衡知识产权代理事务所(普通合伙) 44535代理人 王茜　李丽(51)Int.Cl.B25B 27/14(2006.01)(54)实用新型名称一种结构件精准定位拼装装置(57)摘要本实用新型公开了一种结构件精准定位拼装装置，涉及结构件拼装技术领域。

本实用新型包括底座、第一支撑板、第二支撑板和第三支撑板，第一支撑板下表面固定连接有一组圆杆；圆杆另一端均固定连接有一限位片；圆杆周侧面均转动连接有第一固定块；第一支撑板下表面固定连接有一组第二固定块；第二固定块之间均固定连接有第一转轴。

本实用新型通过在第一支撑板和第三支撑板上均设置剪叉式支架，解决了现有的结构件精准定位拼装装置不能自动对准，在拼装过程中，需要话费大量时间去对准，导致工作效率低下的问题，在第一支撑板和第三支撑板上均设置的剪叉式支架可以帮助快速对准，具有提高效率的优点。

权利要求书1页 说明书3页 附图4页CN 209533281 U 2019.10.25C N 209533281U权　利　要　求　书1/1页CN 209533281 U1.一种结构件精准定位拼装装置，包括底座(1)、第一支撑板(2)、第二支撑板(3)和第三支撑板(4)，其特征在于：所述第一支撑板(2)下表面固定连接有一组圆杆(5)；所述圆杆(5)另一端均固定连接有一限位片(6)；所述圆杆(5)周侧面均转动连接有第一固定块(7)；所述第一支撑板(2)下表面固定连接有一组第二固定块(8)；所述第二固定块(8)之间均固定连接有第一转轴(9)；所述第一转轴(9)周侧面通过绞座转动连接有第一电推杆(10)；所述第一支撑板(2)一侧面固定连接有第一挡板(11)；所述第一挡板(11)一表面固定连接有第二电推杆(12)；所述第二电推杆(12)另一端固定连接有一滑块(13)；所述滑块(13)一相对侧面固定连接有第二挡板(14)；所述第二挡板(14)一表面固定连接有一组第三电推杆(15)；所述第三电推杆(15)另一端固定连接有一剪叉式支架(16)；所述第二支撑板(3)下表面固定连接有一组第三固定块(17)；所述第二支撑板(3)下表面固定连接有一组支撑块(18)；所述支撑块(18)另一端均与底座(1)上表面固定连接；所述底座(1)上表面固定连接有一组第四固定块(19)；所述第四固定块(19)之间均固定连接有第二转轴(20)；所述第二转轴(20)周侧面通过绞座与第一电推杆(10)另一端转动连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920269866.0(22)申请日 2019.03.04(73)专利权人 河南财经政法大学地址 450000 河南省郑州市郑东新区金水东路180号专利权人 华北水利水电大学(72)发明人 李泉龙　张陵　(74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 李静(51)Int.Cl.E04B 1/64(2006.01)(54)实用新型名称一种建筑工程预埋外露钢筋防锈装置(57)摘要本实用新型公开了一种建筑工程预埋外露钢筋防锈装置，包括混凝土墙体，所述混凝土墙体的内壁浇筑有外漏钢筋，所述混凝土墙体的外壁一侧通过螺纹连接有固定螺栓，且混凝土墙体通过固定螺栓连接有安装底座，所述安装底座的中部开设有圆形通孔，且圆形通孔内部插接有密封垫块，所述密封垫块与外漏钢筋卡接，所述安装底座的外壁一侧通过螺纹连接有第二筒体。

本实用新型中，通过设置有密封垫块、安装底座、固定螺栓、第一筒体、第二筒体，将外漏钢筋插接在密封垫块内，通过固定螺栓将安装底座固定，可挤压密封垫块，将外漏钢筋底部与外部空气隔离，同时第一筒体与第二筒体通过螺纹卡块连接，可适应不同长度的外漏钢筋，且非常容易拆卸安装。

权利要求书1页 说明书3页 附图2页CN 209742098 U 2019.12.06C N 209742098U权　利　要　求　书1/1页CN 209742098 U1.一种建筑工程预埋外露钢筋防锈装置，包括混凝土墙体（3），其特征在于，所述混凝土墙体（3）的内壁浇筑有外漏钢筋（1），所述混凝土墙体（3）的外壁一侧通过螺纹连接有固定螺栓（5），且混凝土墙体（3）通过固定螺栓（5）连接有安装底座（4），所述安装底座（4）的中部开设有圆形通孔，且圆形通孔内部插接有密封垫块（2），所述密封垫块（2）与外漏钢筋（1）卡接，所述安装底座（4）的外壁一侧通过螺纹连接有第二筒体（12），且外漏钢筋（1）插接在海绵（13）的内部，所述第二筒体（12）的一侧设置有螺纹卡块（9），且第二筒体（12）的一侧通过螺纹卡块（9）连接有第一筒体（11），所述第一筒体（11）的外壁一端通过螺纹连接有螺纹帽（17），且螺纹帽（17）的一侧焊接有抽气管（18）。

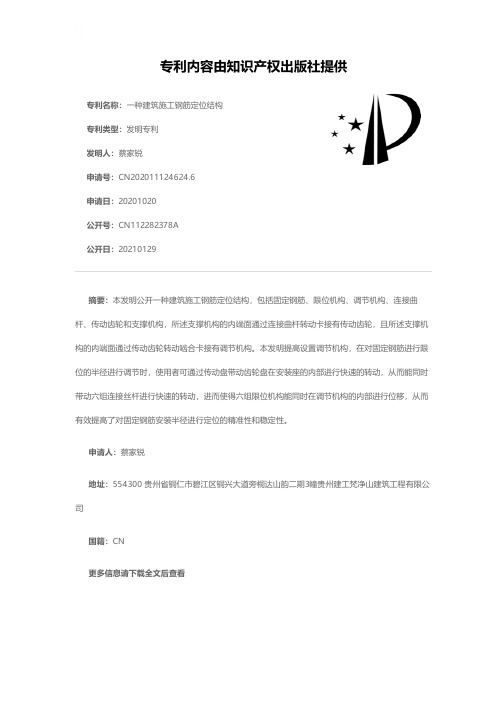

专利名称：一种建筑施工钢筋定位结构专利类型：发明专利
发明人：蔡家锐
申请号：CN202011124624.6
申请日：20201020
公开号：CN112282378A
公开日：
20210129
专利内容由知识产权出版社提供
摘要：本发明公开一种建筑施工钢筋定位结构，包括固定钢筋、限位机构、调节机构、连接曲杆、传动齿轮和支撑机构，所述支撑机构的内端面通过连接曲杆转动卡接有传动齿轮，且所述支撑机构的内端面通过传动齿轮转动啮合卡接有调节机构。

本发明提高设置调节机构，在对固定钢筋进行限位的半径进行调节时，使用者可通过传动盘带动齿轮盘在安装座的内部进行快速的转动，从而能同时带动六组连接丝杆进行快速的转动，进而使得六组限位机构能同时在调节机构的内部进行位移，从而有效提高了对固定钢筋安装半径进行定位的精准性和稳定性。

申请人：蔡家锐
地址：554300 贵州省铜仁市碧江区铜兴大道旁桐达山韵二期3幢贵州建工梵净山建筑工程有限公司
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型埋入式钢柱定位装置
专利类型：实用新型专利
发明人：袁佳帅,康少杰,吉日木图,贾聪亮,王津晶,顾爽申请号：CN201921476701.7
申请日：20190906
公开号：CN211173176U
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种新型埋入式钢柱定位装置，包括支架、悬挑角钢、定位垫板和斜角钢，支架包括方框体、底角钢、内角钢、外角钢、边角钢和垫块，支架的上端设置有方框体，方框体的底部四周通过焊接固定连接有八根底角钢，底角钢的底端通过焊接固定连接有垫块，底角钢的底端外侧通过焊接固定连接有边角钢，方框体的内侧设置有内角钢，方框体的外侧设置有外角钢，支架的上端位于方框体的外侧通过焊接固定连接有三根悬挑角钢，悬挑角钢的上端一侧通过焊接固定连接有定位垫板，支架的上端外部四周位于悬挑角钢的底端通过焊接固定连接有四根斜角钢，解决了埋入式钢柱安装时竖向和水平方向的不稳定性，加快了施工进度，操作简单，使用便捷。

申请人：中国建筑第八工程局有限公司
地址：200122 上海市浦东新区中国(上海)自由贸易试验区世纪大道1568号27层
国籍：CN
代理机构：上海唯源专利代理有限公司
代理人：曾耀先
更多信息请下载全文后查看。

专利名称：一种钢筋定位装置
专利类型：实用新型专利
发明人：王吉庆,汪廷安,夏爱华,张军烈,彭伟炯申请号：CN201720500517.6
申请日：20170508
公开号：CN207268048U
公开日：
20180424
专利内容由知识产权出版社提供
摘要：本实用新型的一种钢筋定位装置，涉及建筑施工技术领域。

针对现浇建筑结构内预留钢筋与PC构件的套筒对接施工中，两者相对位置难以控制的问题，它包括一块钢套板，钢套板上设置若干限位孔，限位孔的内径与现浇建筑结构的预留钢筋的外径相配合，且限位孔、预留钢筋及PC构件的套筒的位置相对应。

申请人：上海建工七建集团有限公司
地址：200120 上海市浦东新区福山路33号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920367358.6(22)申请日 2019.03.22(73)专利权人 浙江丽岛船用设备有限公司地址 316000 浙江省舟山市定海区定海工业园区长丰1支路9号(72)发明人 毛毳　朱敦辉　田小洪　曹广伟　(74)专利代理机构 舟山固浚专利事务所(普通合伙) 33106代理人 江亮(51)Int.Cl.E01D 19/02(2006.01)E01D 21/00(2006.01)(54)实用新型名称墩身预埋钢筋定位架(57)摘要墩身预埋钢筋定位架。

主要解决目前的钢筋定位架其上层面大多是一整块钢管，整体重量较重的问题。

本实用新型提供墩身预埋钢筋定位架，其第一层包括第一管和第二管，第一管和第二管之间为空槽，相对原有整体钢板的结构，减轻了重量，而且采用通管，避免原先打孔容易打歪的情况，使用效果更佳。

权利要求书1页 说明书2页 附图2页CN 209941478 U 2020.01.14C N 209941478U权　利　要　求　书1/1页CN 209941478 U1.墩身预埋钢筋定位架，包括架体（1），其特征在于：所述架体包括上下对应设置的第一层（2）和第二层（3），所述第一层包括横担（21），所述横担包括第一管（211）和第二管（212），所述第一管和第二杆之间设有空槽（213），还包括通管（4），所述通管顶端连接在所述空槽内壁，底部连接于所述第二层。

2.根据权利要求1所述的墩身预埋钢筋定位架，其特征在于：所述通管与所述空槽内壁焊接，所述通管与所述第二层焊接。

3.根据权利要求2所述的墩身预埋钢筋定位架，其特征在于：所述第二层结构与所述第一层结构相同。

4.根据权利要求3所述的墩身预埋钢筋定位架，其特征在于：所述通管包括直径较大的第二通管（42）和直径较大的第一通管（41），所述第一通管设于所述空槽内，所述第二通管顶端与所述第一层焊接，底端与所述第二层焊接。

专利名称：一种钢结构件安装定位工具专利类型：发明专利
发明人：袁先念
申请号：CN201810680104.X
申请日：20180627
公开号：CN108581887A
公开日：
20180928
专利内容由知识产权出版社提供
摘要：本发明公开了一种钢结构件安装定位工具，本发明包括横向连接杆、竖向连接杆和夹紧器，所述横向连接杆和竖向连接杆交叉连接，且横向连接杆和竖向连接杆的一端均连接夹紧器，所述横向连接杆和竖向连接杆的顶端均固定连接片，所述夹紧器安装在连接片上，所述夹紧器由两组所述半环夹具和固定片组成，且固定片焊接在半环夹具的一端。

本发明通过在半环夹具内环壁均匀分布连通的半圆形气囊和吸盘，便于将置于两组半环夹具形成的夹紧器中的钢管吸附固定，通过将横向连接杆穿插过顶端连接杆的通腔，且利用转轴固定，在将横向连接杆与顶端连接杆连接的同时可改变两者之间的夹角，便于在实际的使用中，固定不同角度的钢管。

申请人：芜湖衡西微量计量科技有限公司
地址：241081 安徽省芜湖市三山区龙湖路8号芜湖创业大街2号楼109室ZCH020
国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：冯子玲
更多信息请下载全文后查看。

专利名称：一种预埋铁定位工装专利类型：实用新型专利
发明人：沙金洋,李保华,树士轩申请号：CN201820455561.4申请日：20180403
公开号：CN207983121U
公开日：
20181019
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种预埋铁定位工装，包括底板，所述底板上设有由第一限位板和第二限位板围合而成用于放置工件A部的限位腔，所述第一限位板一侧设有夹持板a，且第一限位板和夹持板a形成开口对应的底板上设有支撑板，形成放置工件B部的第二定位腔，所述第二限位板一侧设有夹持板b和夹持板c，所述夹持板b和夹持板c开口对应的底板上设有档条，形成放置工件的第三定位腔，所述夹持板a、夹持板b和夹持板c均设有翼板。

该种工装在保证质量的前提下提高了生产效率，节约了人工成本，整个工装结构设计合理，实用性强，可以实际解决企业生产过程中遇到的问题，适合推广使用。

申请人：江苏金洋机械有限公司
地址：224799 江苏省盐城市建湖县高新技术经济区南环路66号
国籍：CN
代理机构：淮安市科文知识产权事务所
代理人：朱介人
更多信息请下载全文后查看。

专利名称：一种用于钢构件焊接的定位装置
专利类型：实用新型专利
发明人：彭志勇,贾成亮,张明,王罡,刘时新,胡杰,张伟,白华,罗腾,卢海丰,胡斌,王峥嵘,唐志超,武文涛,李振波,耿德
宇,刘进伟,王凯,王文博,刘冕宸,韦娴,顿雪峰,郝福奇,
赵杨,赵海才,高来强,郑浩,何念,曹会均,樊一龙,刘肖
满,任磊,陈亮,韩旭,谢新宇,邢小斌,李兴旺
申请号：CN202122956769.9
申请日：20211129
公开号：CN216730284U
公开日：
20220614
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于钢构件焊接的定位装置，包括固定座，所述固定座的顶部左侧固定设置有支撑架，支撑架的顶部固定安装有横架，横架底部的中心处固定安装有安装架，横架底部的右端固定设置有转动支架，转动支架的左侧转动安装有转动杆，所述安装架的右侧固定安装有齿轮电机，且齿轮电机的输出端与转动杆的左端固定连接。

本实用新型中提供的一种用于钢构件焊接的定位装置，可以方便快捷的对钢构件进行定位固定，以便后续的加工，避免了传统定位方式很多还需人工进行按压定位的麻烦，省时省力，并且一次性能够对多个钢构件进行定位，大大提高了固定后加工的效率，且结构简单，便于定位使用。

申请人：北京城建集团有限责任公司,上海宝冶集团有限公司
地址：100088 北京市海淀区北太平庄路18号城建大厦B座19、21层
国籍：CN
代理机构：北京中建联合知识产权代理事务所(普通合伙)
代理人：周娓娓
更多信息请下载全文后查看。
