什么是安全阀排放压力

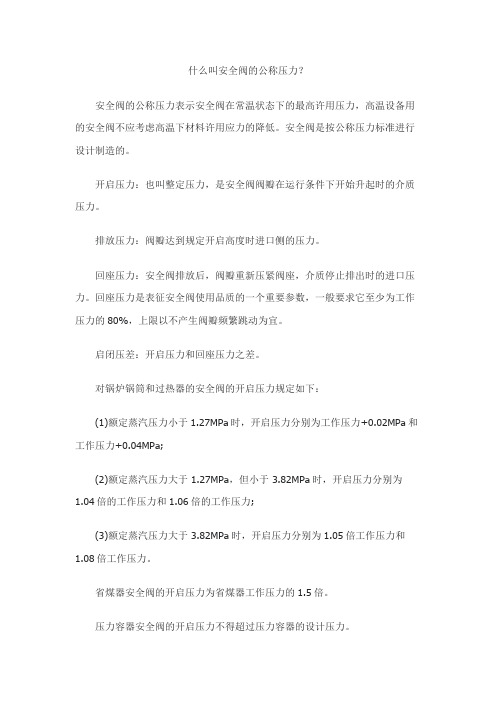

什么叫安全阀的公称压力？
安全阀的公称压力表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。

安全阀是按公称压力标准进行设计制造的。

开启压力：也叫整定压力，是安全阀阀瓣在运行条件下开始升起时的介质压力。

排放压力：阀瓣达到规定开启高度时进口侧的压力。

回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。

回座压力是表征安全阀使用品质的一个重要参数，一般要求它至少为工作压力的80%，上限以不产生阀瓣频繁跳动为宜。

启闭压差：开启压力和回座压力之差。

对锅炉锅筒和过热器的安全阀的开启压力规定如下：
(1)额定蒸汽压力小于1.27MPa时，开启压力分别为工作压力+0.02MPa和工作压力+0.04MPa;
(2)额定蒸汽压力大于 1.27MPa，但小于 3.82MPa时，开启压力分别为1.04倍的工作压力和1.06倍的工作压力;
(3)额定蒸汽压力大于 3.82MPa时，开启压力分别为1.05倍工作压力和1.08倍工作压力。

省煤器安全阀的开启压力为省煤器工作压力的1.5倍。

压力容器安全阀的开启压力不得超过压力容器的设计压力。

行业资料：________ 安全阀整定压力的规定要求单位：______________________部门：______________________日期：______年_____月_____日第1 页共9 页安全阀整定压力的规定要求安全阀的公称压力表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。

安全阀是按公称压力标准毓进行设计制造的。

1]9|5^%Y+f9?,w开启压力：也叫整定压力，是安全阀阀瓣在运行条件下开始升起时的介质压力。

8M%o!F9R7I9z排放压力：阀瓣达到规定开启高度时进口侧的压力。

0s3Sb9I/rU5~2k;}回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。

回座压力是表征安全阀使用品质的一个重要参数，一般要求它至少为工作压力的80％，上限以不产生阀瓣频繁跳动为宜。

启闭压差：开启压力和回座压力之差。

上海五岳奉献各类阀门精品弹簧式安全阀、空压机安全阀、日标安全阀、安全阀、氧气减压阀、蒸汽减压阀、气动球阀.安全阀整定压力的规定要求：xx年02月13日星期五15:156.1安全阀整定压力安全阀的设计整定压力除制造厂有特殊规定外，一般应按表2的规定调整与校验。

表2安全阀整定压力安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。

其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境第 2 页共 9 页保护紧密相关。

安全阀压力整定过高在出现危险时不能及时打开，容易造成事故的发生;压力整定过低就会出现跑、冒等现象，浪费能源及污染了环境，有时还会因起跳频繁对安全阀的密封面造成损坏。

安全阀的整定压力（又叫开启压力）是关系到设备受压过高时安全阀是否能及时开启的重要参数。

我们平时每年一次校验的安全阀主要是查看安全阀的内部有无损伤，密封面有无破损，再就是对安全阀整定压力的重新整定，使之保持安全阀的最佳开启状态。

看到了安全阀压力整定的重要性，那怎么计算安全阀的整定压力呢？下面就蒸汽锅炉及压力容器的计算方法做一下介绍。

安全阀的基本知识1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。

2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。

3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。

4）工作压力P：阀门在使用介质温度下的压力。

5）工作温度T：阀门在使用介质下的温度。

6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。

在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。

7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。

8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。

9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）10）开启高度h: 阀瓣离开关闭位置的实际升程。

11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。

对应于流道面积A的流道直径为do（喉径）。

12）排量系数Kd：阀门实际排量与理论排量的比值。

13）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。

一般取整定压力的90%作为密封试验压力。

14）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。

2、安全阀基本结构1）阀体2）阀座3）阀瓣4）调节圈5）弹簧6）阀杆7）阀盖8）阀帽3、安全阀的分类1）按使用介质分：a:蒸汽用安全阀b:空气及其它气体用安全阀c:液体用安全阀2）按公称压力分a:低压安全阀：公称压力PN≤1.6Mpa b:中压安全阀：公称压力PN1.6～6.4Mpac:高压安全阀：公称压力PN6.4～80.0Mpa d:超高压安全阀：公称压力PN﹥100Mpa3）按适用温度分：a:超低温安全阀：t≤-100°C b:低温安全阀：-100°C～-40 °Cc:常温安全阀：-40 °C～120 °C d:中温安全阀：120 °C～450 °Ce:高温安全阀：t＞450 °C4）按连接方式分：a:法兰连接安全阀b:螺纹连接安全阀c:焊接连接安全阀5）按开启高度分：a:微启式安全阀：开启高度在do /40～do /20b:全启式安全阀：开启高度不小于do /4c:中启式安全阀：开启高度介于微启式和全启式之间6）按结构形式分：a:杠杆重锤式安全阀b:弹簧式安全阀c:脉冲式安全阀（又称先导式安全阀）d:微启式安全阀e:全启式安全阀f:全封闭式安全阀g:半封闭式安全阀h:敞开式安全阀4、安全阀的基本要求安全阀必须具备运行安全性和经济性两大要求，在动作过程中必须做到：灵敏的开启、足量的排放、及时的回座、可*的密封。

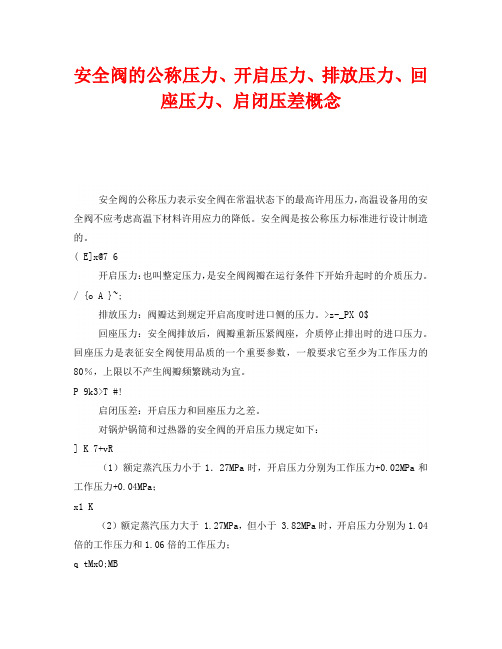

安全阀的公称压力、开启压力、排放压力、回座压力、启闭压差概念安全阀的公称压力表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。

安全阀是按公称压力标准进行设计制造的。

( E]x@7 6开启压力：也叫整定压力，是安全阀阀瓣在运行条件下开始升起时的介质压力。

/ {o A }~;排放压力：阀瓣达到规定开启高度时进口侧的压力。

>z-_PX 0$回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。

回座压力是表征安全阀使用品质的一个重要参数，一般要求它至少为工作压力的80％，上限以不产生阀瓣频繁跳动为宜。

P 9k3>T #!启闭压差：开启压力和回座压力之差。

对锅炉锅筒和过热器的安全阀的开启压力规定如下：] K 7+vR（1）额定蒸汽压力小于1．27MPa时，开启压力分别为工作压力+0.02MPa和工作压力+0.04MPa；x1 K（2）额定蒸汽压力大于 1.27MPa，但小于 3.82MPa时，开启压力分别为1.04倍的工作压力和1.06倍的工作压力；q tMxO;MB（3）额定蒸汽压力大于 3.82MPa时，开启压力分别为1.05倍工作压力和1.08倍工作压力。

)Eb t% e(省煤器安全阀的开启压力为省煤器工作压力的1.5倍。

[ !xWIj=VV压力容器安全阀的开启压力不得超过压力容器的设计压力。

公称压力公称压力PN(MPa)：与管道系统部件耐压能力有关的参考数值，为便于使用，通常取R10系列的优先数。

公称压力是指管材20℃时输水的工作压力。

若水温在25℃-45℃之间应按不同的温度下降系数，修正工作压力。

公称压力PN 是一个用数字表示的与压力有关的标示代号，是供参考用的方便的圆整数。

同一公称压力PN值所标示的同一公称通径!” 的所有管路附件具有与端部连接型式相适应的同一连接尺寸。

工作压力是指给水管道正常工作状态下作用在管内壁的最大持续运行压力，不包括水的波动压力。

1、安全阀的基本知识1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。

2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。

3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。

4）工作压力P：阀门在使用介质温度下的压力。

5）工作温度T：阀门在使用介质下的温度。

6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。

在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。

7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。

8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。

9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）10）开启高度h: 阀瓣离开关闭位置的实际升程。

11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。

对应于流道面积A的流道直径为do（喉径）。

12）排量系数Kd：阀门实际排量与理论排量的比值。

13）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。

一般取整定压力的90%作为密封试验压力。

14）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。

2、安全阀基本结构1）阀体 2）阀座 3）阀瓣 4）调节圈 5）弹簧 6）阀杆 7）阀盖 8）阀帽3、安全阀的分类1）按使用介质分：a:蒸汽用安全阀 b:空气及其它气体用安全阀 c:液体用安全阀2）按公称压力分a:低压安全阀：公称压力PN≤1.6Mpa b:中压安全阀：公称压力PN1.6～6.4Mpac:高压安全阀：公称压力PN6.4～80.0Mpa d:超高压安全阀：公称压力PN﹥100Mpa3）按适用温度分：a:超低温安全阀：t≤-100°C b:低温安全阀：-100°C～-40 °Cc:常温安全阀：-40 °C～120 °C d:中温安全阀：120 °C～450 °Ce:高温安全阀：t＞ 450 °C4）按连接方式分：a:法兰连接安全阀 b:螺纹连接安全阀 c:焊接连接安全阀5）按开启高度分：a:微启式安全阀：开启高度在do /40～ do /20b:全启式安全阀：开启高度不小于do /4c:中启式安全阀：开启高度介于微启式和全启式之间6）按结构形式分：a:杠杆重锤式安全阀 b:弹簧式安全阀 c:脉冲式安全阀（又称先导式安全阀）d:微启式安全阀 e:全启式安全阀 f:全封闭式安全阀 g:半封闭式安全阀 h:敞开式安全阀4、安全阀的基本要求安全阀必须具备运行安全性和经济性两大要求，在动作过程中必须做到：灵敏的开启、足量的排放、及时的回座、可靠的密封。

安全阀相关压力1.公称压力：表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀应考虑高温下材料许用应力的降低。

安全阀是按公称压力标准进行设计制造的。

2.设定压力：安全阀入口处的静压达到该值时，安全阀将动作。

设定压力要求不大于被保护系统内最低的设计压力。

3.开启压力：也叫整定压力、起跳压力，是安全阀阀瓣在运行条件下开始升起，物料连续流出时的介质压力。

数值与设定压力相同。

开启压力是进口端的压力！4.排放压力（泄放压力）：阀瓣达到规定开启高度时进口侧的压力,即安全阀的阀芯升到最大高度后阀入口处的压力。

泄放压力等于设定压力加超压。

5.回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。

（安全阀起跳后，随着被保护系统内压力的下降，阀芯重新回到阀座时的压力。

）回座压力是表征安全阀使用品质的一个重要参数，一般要求它至少为工作压力80％，上限以不产生阀瓣频繁跳动为宜。

6.启闭压差：开启压力和回座压力之差。

7.背压：安全阀背压是指作用在安全阀出口处的压力。

背压分为静背压和动背压。

静背压是指安全阀未起跳时阀出口处的压力；动背压是指安全阀起跳后，由于流体的流动引起的摩擦压力降值。

如出口排空，则接近于大气压力；如出口接有出口管道再排空，则出口压力为管道作用在安全阀出口处的压力。

静背压是指安全阀未起跳时阀出口处的压力；动背压是指安全阀起跳后，由于流体的流动引起的摩擦压力降值。

阻力产生的背压力；如出口接背压容器，则出口压力为背压容器压力加管道阻力产生压力。

出口压力为出口侧的压力！安全阀背压分静背压和动背压，通俗解释静背压是安全阀排放处静压，是一定值，如直接排放大为0表压。

动背压是安全阀排放时,系统排放气阻力降,如排放火炬动背压50kPa（表压），包括排放总管阻力降20kPa，高空火炬阻力降30kPa之和。

如果排放总管比较长阻力降大于20kPa，或高空火炬大于30kPa，动背压会产生变化。

安全阀背压指的是安全泄放后，压力释放在管线中产生的压力，所以楼主说的排放大气的安全阀就不存在后路产生压力，也就是说接大气的安全阀背压为0。

安全阀的基本知识1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。

2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。

3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。

4）工作压力P：阀门在使用介质温度下的压力。

5）工作温度T：阀门在使用介质下的温度6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。

在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。

7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。

8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。

9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）10）开启高度h: 阀瓣离开关闭位置的实际升程。

11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。

对应于流道面积A的流道直径为do（喉径）。

12）排量系数Kd：阀门实际排量与理论排量的比值。

13）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。

一般取整定压力的90%作为密封试验压力。

14）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验2、安全阀基本结构1）阀体2）阀座3）阀瓣4）调节圈5）弹簧6）阀杆7）阀盖8）阀帽3、安全阀的分类1）按使用介质分：a:蒸汽用安全阀b:空气及其它气体用安全阀c:液体用安全阀2）按压力分a:低压安全阀：公称压力PN≤1.6Mpab:中压安全阀：公称压力PN1.6～6.4Mpac：高压安全阀：公称压力PN6.4～80.0Mpad:超高压安全阀：公称压力PN﹥100Mpa3）按适用温度分：a:超低温安全阀：t≤-100°Cb:低温安全阀：-100°C～-40 °Cc:常温安全阀：-40 °C～120 °Cd:中温安全阀：120 °C～450 °Ce:高温安全阀：t＞450 °C4）按连接方式分：a:法兰连接安全阀b:螺纹连接安全阀c:焊接连接安全阀5）按开启高度分：a:微启式安全阀：开启高度在do /40～do /20b:全启式安全阀：开启高度不小于do /4c:中启式安全阀：开启高度介于微启式和全启式之间6）按结构形式分a:杠杆重锤式安全阀b:弹簧式安全阀c:脉冲式安全阀（又称先导式安全阀）d:微启式安全阀e:全启式安全阀f:全封闭式安全阀g:半封闭式安全阀h:敞开式安全阀4、安全阀的基本要求安全阀必须具备运行安全性和经济性两大要求，在动作过程中必须做到：灵敏的开启、足量的排放、及时的回座、可靠的密封。

1、安全阀的整定压力是指安全阀在何时开始开启的压力？A. 系统压力达到最高时B. 系统压力超过设定值时C. 系统压力低于设定值时D. 系统压力稳定时（答案）B2、下列哪项不是安全阀校验前需要进行的准备工作？A. 清理安全阀表面污垢B. 检查安全阀的密封性C. 调整系统压力至最高值D. 确认校验工具和设备完好（答案）C3、安全阀的排放压力是指什么？A. 安全阀完全关闭时的压力B. 安全阀开始排放介质时的压力C. 安全阀排放达到最大流量时的压力D. 安全阀排放结束时的压力（答案）B4、在安全阀的校验过程中，使用氮气作为校验介质的主要目的是什么？A. 提高校验效率B. 避免对环境造成污染C. 确保校验结果的准确性D. 保护校验设备不受腐蚀（答案）B5、安全阀的回座压力是指什么？A. 安全阀开始开启的压力B. 安全阀排放结束后的压力C. 安全阀完全关闭时的压力D. 安全阀排放过程中的平均压力（答案）C6、下列哪种情况下，安全阀需要进行强制校验？A. 安全阀连续使用一年后B. 安全阀经过维修或更换部件后C. 系统压力始终低于安全阀整定压力D. 安全阀外观无明显损伤（答案）B7、安全阀的密封试验主要是为了检查什么？A. 安全阀的开启灵活性B. 安全阀的排放能力C. 安全阀在关闭状态下的密封性能D. 安全阀的整定压力是否准确（答案）C8、在安全阀的选型过程中，不需要考虑的因素是？A. 系统的最高工作压力B. 介质的性质（如温度、腐蚀性）C. 安全阀的制造成本D. 安全阀的排放能力要求（答案）C。
