金相显微镜操作规范

金相显微镜操作规程金相显微镜是金相分析中常用的一种显微镜，通过金相显微镜可以观察金相组织的微观结构。

正确的操作规程对于保证金相显微镜的正常运行和准确观察样品结构非常重要。

本文将详细介绍金相显微镜的操作规程，帮助读者正确操作金相显微镜。

一、准备工作1.1 清洁工作台和显微镜：在操作金相显微镜之前，首先要确保工作台和显微镜镜头的清洁。

使用洁净的布或纸巾轻轻擦拭工作台和显微镜的镜头，防止灰尘和污垢影响观察效果。

1.2 样品准备：准备好待观察的金相样品，并确保样品表面干净整洁。

在放置样品时要小心，避免样品受损或污染。

1.3 打开显微镜：按照显微镜的操作说明书，正确打开显微镜的电源和光源，等待显微镜启动完全后进行操作。

二、调整显微镜参数2.1 调节光源：根据样品的特性和需要，调节显微镜的光源亮度和方向，确保样品能够被充分照亮，以获得清晰的观察效果。

2.2 调节放大倍数：根据需要，选择合适的放大倍数观察样品。

通常在低倍镜下初步观察样品的整体结构，然后逐渐切换到高倍镜观察细节。

2.3 调节对焦：通过调节显微镜的焦距，确保样品处于清晰对焦状态。

可以通过移动镜头或调节焦距轮来实现对焦。

三、观察样品3.1 移动样品台：使用显微镜的移动台，将待观察的样品放置在样品台上，并通过调节移动台的位置，使样品处于视野中心。

3.2 调整光圈：根据样品的特性和需要，调整显微镜的光圈大小，以获得适当的对比度和清晰度。

3.3 观察结构：通过逐步调整放大倍数和对焦，观察样品的金相组织结构，并记录观察到的细节和特征。

四、拍摄和记录4.1 拍摄样品：如果需要对观察到的结构进行记录或分析，可以使用显微镜配备的摄像头或相机拍摄样品的照片或视频。

4.2 记录观察结果：在观察过程中，及时记录观察到的样品结构、特征和观察条件，以便后续分析和比对。

4.3 存档样品：观察完成后，将样品按照规定的方法存档，确保样品的完整性和安全性。

五、关闭显微镜5.1 关闭光源：在操作完成后，先关闭显微镜的光源，避免长时间开启导致设备过热或损坏。

金相显微镜操作规程一、引言金相显微镜是金相实验室中常用的一种显微镜，用于金属材料的显微组织分析和金相检测。

本操作规程旨在规范金相显微镜的操作流程，确保显微镜的正常使用和实验结果的准确性。

二、设备准备1. 确保金相显微镜放置在平稳的台面上，远离振动源和直射阳光。

2. 检查显微镜的电源线是否连接良好，确保电源稳定。

3. 检查显微镜的光源是否正常，如需要更换灯泡，请按照操作手册进行更换。

4. 准备好所需的样品和试剂，确保样品已经切割、研磨和抛光处理。

三、操作流程1. 打开显微镜a. 将电源线插入电源插座，打开电源开关。

b. 调节亮度调节旋钮，使光源适合观察。

c. 打开机械防护罩，确保显微镜镜头干净。

d. 打开目镜保护罩，检查目镜是否干净。

2. 样品安装a. 将已经处理好的样品放置在显微镜的样品台上。

b. 使用样品夹固定样品，确保样品稳定。

3. 调焦a. 使用粗调焦手轮，将样品与镜头适当距离。

b. 使用细调焦手轮，调节焦距，使样品清晰可见。

4. 观察和调节a. 使用目镜调节旋钮，调节目镜焦距，使目镜清晰可见。

b. 使用物镜转盘，选择合适的物镜放大倍数。

c. 使用光圈调节旋钮，调节光圈大小，使样品的对比度适宜。

d. 使用聚光镜调节旋钮，调节光源的方向和角度，使样品明暗度适宜。

5. 拍照和测量a. 使用相机或者连接电脑进行图像采集。

b. 使用图像分析软件进行显微组织分析和测量。

6. 关闭显微镜a. 关闭光源开关，断开电源。

b. 关闭机械防护罩，保护显微镜镜头。

c. 关闭目镜保护罩，保护目镜。

四、注意事项1. 在操作显微镜时，应轻拿轻放，避免碰撞和摔落。

2. 使用显微镜前，应先检查样品台和镜头是否干净，如有污垢应及时清洁。

3. 调焦时，应先使用粗调焦手轮，再使用细调焦手轮，避免损坏显微镜镜头。

4. 使用目镜调节旋钮和物镜转盘时，应轻轻转动，避免过度调节。

5. 使用光圈调节旋钮和聚光镜调节旋钮时，应适度调节，避免光线过亮或过暗。

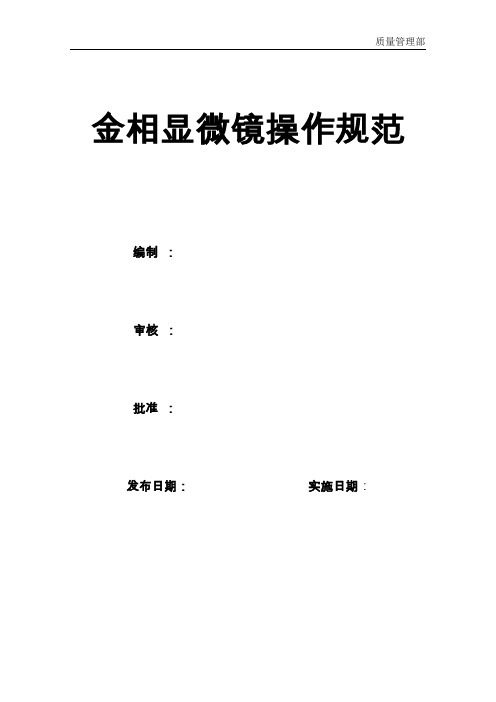

质量管理部金相显微镜操作规范编制：审核：批准：发布日期：实施日期：1 目的1.1 为正确操作使用金相显微镜。

2 适用范围2.1 适用于公司质量管理部人员。

3 职责3.1 所有使用人员须严格遵守该操作规范；使用过程中如出现异常情况，则使用人员必须停止使用并马上通知理化室相关人员。

4 工作内容4.1 光源调整接通电源，取掉一个物镜，在载物台上放一张白纸观察调整灯丝的像，能看到灯丝两个平行触角的时候说明灯丝在中心位置，此时的照明效果最好。

4.2 光栏调整4.2.1 仪器垂直照明光路中有孔径光栏及视场光栏。

只有两个光栏开放大小合适时，才能获得衬度清晰的成像，使用中需要一边调节，一边观察，直到成像达到最佳状态。

4.2.2 孔径光栏—用于控制入射光束孔径角的大小。

光亮度应由电源调节器控制。

当孔径光栏调节到入射光束刚好充满物镜时，鉴别能力为最佳，像的衬度最好。

需要注意的是更换物镜时，孔径光栏开放大小应随着改变，不能认为光栏开放大小是调节亮度用的。

虽然调节孔径光阑在一定程度上可以改变视野的亮度，但会直接影响成像的反差、对比度及分辨率，在使用过程中应尽可能避免。

4.2.3 为了发挥聚光镜孔径光阑的作用，以便在观察时，尤其在作显微照相时获得最佳分辨率，在每换用一个倍数的物镜时，在样品调焦清晰后，需要调节孔径光阑，使它的大小正好等于所用物镜数值孔径（物镜孔径像）的2/3 。

调整方法是用对中望远镜对焦于视野中黑色相差环上，调节孔径光阑，可以看到一个多边形的孔径光阑像，然后调到等于物镜孔径像的2/3，即介于黑色相差环外与圆形视域内之间。

为方便起见，可把与各倍数物镜相对应的孔径光阑预先调整好，并作好标记，以免每次使用都要重新调整。

4.3 根据放大倍数选用所需的物镜和目镜，分别安装在物镜座上及目镜筒内，并将转换器转至固定位置。

4.4 将试样放在试样台中心，一般透明的物体用透光观察，不透明的用落射光（即上光源）观察4.5 转动粗调手轮先将载物台下降，同时用眼睛观察，使物镜尽可能的接近试样表面（但是不要相碰），然后相反方向转动粗调手轮，使载物台渐渐上升以调节焦距，当视场亮度增强时，再改用微调手轮调节，直到物像变清晰。

金相显微镜操作规程金相显微镜操作规程一、前言金相显微镜是金属材料的显微组织观察仪器，用于观察金属材料的显微组织结构和评价材料的质量。

为了保证金属材料的显微组织观察的准确性和安全性，特制定本操作规程。

二、金相显微镜的基本操作1. 环境准备：确保工作台面干净整洁，杜绝灰尘对样品的影响。

保持适宜的温度和湿度，不得让阳光直射到样品上。

2. 仪器准备：确保显微镜处于正常工作状态，检查是否有灰尘或杂质附着在光学仪器上，并做好清理工作。

3. 样品制备：将待观察的金属样品进行切割、研磨、抛光等预处理工序，使其表面光滑、无凹陷、无杂质。

4. 调焦操作：将样品置于显微镜工作台上，用目镜调节焦距，使样品图像清晰可见。

5. 放大倍数选择：根据需要放大的倍数，调节显微镜的物镜以及目镜，使图像放大并清晰。

6. 光源调节：调节显微镜的光源强度和方向，使样品受到均匀的光照，以提高观察效果。

7. 样品移动：通过调整显微镜的工作台、目镜和物镜，使样品的不同部分可以被观察到。

8. 显微镜镜头清洁：使用干燥的、柔软的镜头纸轻轻擦拭镜头，注意不要使用粗糙的材料或液体接触到镜头。

9. 关机和存放：使用完毕后，将显微镜关机，并保持其干燥和清洁，存放在指定的位置。

三、安全注意事项1. 使用显微镜时，保持镜头与样品之间的距离，避免发生碰撞。

2. 在油镜系统中使用时，注意避免油滴溅到其他部分或操作人员身上。

3. 使用显微镜时，注意不要触摸和移动样品，以免影响观察结果。

4. 在操作过程中，严禁使用金属工具或尖锐物品接触显微镜部件，以免损坏。

5. 严禁在显微镜操作时食用、饮水或吸烟，以免污染样品或影响观察准确性。

6. 操作完成后，应将显微镜及其配件进行清洁，确保无尘和杂质，避免对下次使用产生影响。

四、维护与保养1. 定期清理显微镜及其配件，确保镜头、光源和工作台的干净整洁。

2. 长期不使用显微镜时，应将其存放在干燥、通风的场所，并避免阳光直射。

3. 定期检查显微镜的电源线、插头和开关，确保其正常运行。

金相显微镜操作规程一、引言金相显微镜是一种用于金属材料显微分析的重要工具。

本操作规程旨在规范金相显微镜的正确使用方法，以确保测试结果的准确性和可靠性。

二、设备准备1. 确保金相显微镜处于稳定的工作台上，并接通电源。

2. 检查显微镜的光源是否正常工作，如有故障应及时修理或更换。

3. 检查显微镜镜头和目镜是否干净，如有污渍应使用干净的棉纱或特制镜头纸轻轻擦拭。

4. 准备好测试样品，并确保其表面干净和光滑。

三、样品安装1. 将待测试样品放置在显微镜的试样台上，调整好位置。

2. 使用显微镜的调焦手轮，将样品调至清晰可见。

3. 使用显微镜的横向和纵向移动手轮，调整样品在视野中的位置，以便观察感兴趣的区域。

四、显微镜操作1. 调整放大倍率：根据需要，选择适当的放大倍率进行观察。

通常，初始放大倍率为50倍，然后根据需要逐渐增加。

2. 调节光源亮度：根据样品的反射性能，调节显微镜的光源亮度，确保样品表面明亮且均匀照射。

3. 调节对比度和聚焦：使用显微镜的对比度和聚焦手轮，调整样品的对比度和焦距，以便清晰观察样品的细节。

4. 观察和记录：使用目镜观察样品，并根据需要记录观察到的细节，如晶粒大小、组织结构等。

5. 测量和分析：根据需要，使用显微镜配备的测量工具进行测量和分析，如晶粒尺寸分布、相含量等。

五、操作注意事项1. 在操作过程中，避免触摸显微镜镜头和目镜，以防止污染或损坏。

2. 在更换样品或调节放大倍率时，应先将显微镜调至最低放大倍率，避免因过大的放大倍率导致样品无法清晰观察。

3. 在观察样品时，应避免快速移动显微镜，以免造成观察困难或眩晕感。

4. 使用显微镜时，应注意防止阳光直射或其他强光照射到样品上，以免影响观察效果。

5. 操作结束后，应关闭显微镜的电源，并将设备恢复到初始状态，清理样品台和镜头，保持设备的整洁。

六、常见故障处理1. 显微镜无法开机：检查电源线是否插紧，电源是否正常供电。

2. 显微镜镜头模糊：使用干净的棉纱或特制镜头纸轻轻擦拭镜头。

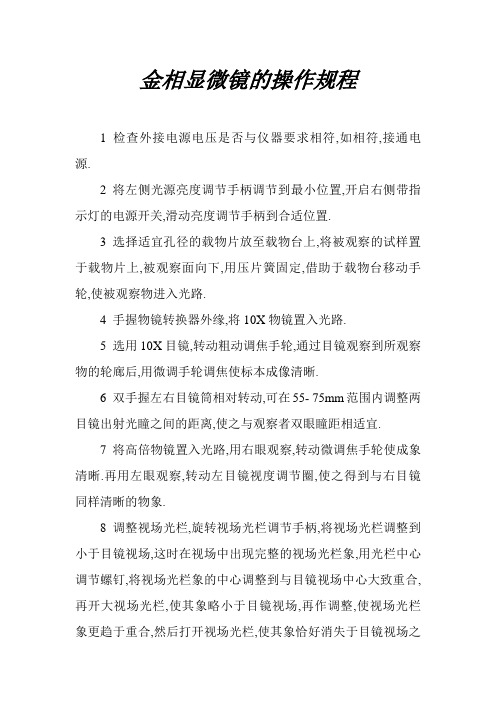

金相显微镜的操作规程1 检查外接电源电压是否与仪器要求相符,如相符,接通电源.2 将左侧光源亮度调节手柄调节到最小位置,开启右侧带指示灯的电源开关,滑动亮度调节手柄到合适位置.3 选择适宜孔径的载物片放至载物台上,将被观察的试样置于载物片上,被观察面向下,用压片簧固定,借助于载物台移动手轮,使被观察物进入光路.4 手握物镜转换器外缘,将10X物镜置入光路.5 选用10X目镜,转动粗动调焦手轮,通过目镜观察到所观察物的轮廊后,用微调手轮调焦使标本成像清晰.6 双手握左右目镜筒相对转动,可在55- 75mm范围内调整两目镜出射光瞳之间的距离,使之与观察者双眼瞳距相适宜.7 将高倍物镜置入光路,用右眼观察,转动微调焦手轮使成象清晰.再用左眼观察,转动左目镜视度调节圈,使之得到与右目镜同样清晰的物象.8 调整视场光栏,旋转视场光栏调节手柄,将视场光栏调整到小于目镜视场,这时在视场中出现完整的视场光栏象,用光栏中心调节螺钉,将视场光栏象的中心调整到与目镜视场中心大致重合,再开大视场光栏,使其象略小于目镜视场,再作调整,使视场光栏象更趋于重合,然后打开视场光栏,使其象恰好消失于目镜视场之外为止.9 旋转孔径光栏调节环,调整孔径光栏至最大,转动滤色片转盘,使磨砂玻璃进入光路.10 转动灯箱上三个调节手轮,调节灯丝位置,使视场中获得最明亮最均匀的照明.11 完成上述步骤后,再根据所观察试样的特点,选用适宜的物镜和目镜的组合,选择合适的滤色片进入光路,调节孔径光栏大小以便获得良好的物象衬度.旋转微动调焦手轮,使之成象清晰,获得满意的图象.孔径光栏大小可按下列原则调整:当取下目镜向镜筒内观察时,可看到孔径光栏的象,使其充满物镜光孔的70%- 80%,通常会获得满意的效果.编制审核批准日期日期日期。

金相显微镜操作规程一、引言金相显微镜是一种用于金相组织分析和金相显微观察的重要仪器。

本操作规程旨在指导使用者正确操作金相显微镜，保证实验结果的准确性和可靠性。

二、设备准备1. 确保金相显微镜处于平稳的工作台上，不受外界震动干扰。

2. 检查显微镜的电源线是否连接稳固，电源是否正常。

3. 检查显微镜的光源是否正常，灯泡是否需要更换。

4. 清洁显微镜的物镜、目镜和平台，确保无尘和污渍。

三、样品制备1. 根据实验要求，选择合适的样品进行制备。

2. 将样品切割成适当大小，并进行打磨和抛光处理，确保样品表面光滑。

3. 使用金相试剂对样品进行腐蚀或者染色处理，以凸显金相组织。

4. 将处理后的样品清洗干净，并用酒精或者空气吹干。

四、显微镜操作1. 打开显微镜电源，调节亮度适宜的光源。

2. 调节显微镜的放大倍数，选择合适的物镜和目镜组合。

3. 将待观察的样品放置在显微镜平台上，并使用调焦手轮将样品对焦。

4. 使用显微镜的调光手轮和光源亮度调节，确保样品获得适当的照明。

5. 使用显微镜的移物台手轮，将样品挪移到需要观察的位置。

6. 使用显微镜的目镜调节手轮，调节焦距和清晰度，获得清晰的显微图象。

7. 使用显微镜的目镜旋钮，调节眼镜距离，使双眼观察舒适。

8. 使用显微镜的目镜旋钮，调节目镜的聚焦，使双眼获得清晰的观察画面。

9. 使用显微镜的目镜旋钮，调节目镜的眼位，使双眼获得合适的视野范围。

10. 在观察过程中，避免用手直接触摸显微镜的物镜、目镜和平台，以免留下指纹或者污渍。

五、数据记录与分析1. 使用显微镜配备的相机或者摄像机记录样品的显微图象。

2. 根据实验要求，对显微图象进行测量和分析，获取所需的数据。

3. 将数据记录在实验报告或者记录表中，并进行相应的数据处理和统计分析。

六、设备维护1. 每次使用后，关闭显微镜电源，并断开电源线。

2. 清洁显微镜的物镜、目镜和平台，使用专用的清洁布或者棉签擦拭，避免使用有机溶剂。

金相显微镜操作规程一、引言金相显微镜是一种广泛应用于金属材料分析和研究的仪器。

本操作规程旨在指导操作人员正确使用金相显微镜，保证实验结果的准确性和可靠性。

二、仪器准备1. 确保金相显微镜处于稳定的工作台上，并接通电源。

2. 检查显微镜的各个部件是否完好，如镜头、照明系统等。

3. 清洁显微镜的镜片和物镜，使用干净的棉纱或镜头纸轻轻擦拭，避免使用手指直接接触镜片。

4. 确保显微镜的调焦机构灵活可靠，如有异常应及时进行维护和修理。

三、样品制备1. 根据实验需要，选择合适的金属材料样品，并进行必要的切割和打磨处理。

2. 使用金相显微镜所需的腐蚀剂和染色剂进行样品处理，确保样品表面清洁并显示出所需的组织结构。

3. 样品处理完成后，用纯净水冲洗并晾干，避免水滴残留。

四、样品安装1. 将样品放置在显微镜的载物台上，并使用夹具或夹具卡紧样品，确保样品的稳定性。

2. 调整载物台的位置，使样品处于显微镜视野的中心位置。

五、显微镜操作1. 打开显微镜的照明系统，并调整照明强度，使样品能够清晰可见。

2. 使用显微镜的目镜和物镜进行对焦，先调整目镜，再调整物镜，直到样品清晰可见。

3. 使用显微镜的放大倍数调节装置，根据需要选择合适的放大倍数。

4. 使用显微镜的焦距调节装置，对样品进行微调，以获得更清晰的图像。

5. 在观察过程中，避免用手触摸显微镜的镜头和物镜，以免留下指纹和污渍。

六、图像观察与记录1. 使用显微镜的目镜和物镜观察样品，注意调整焦距和放大倍数，以获得清晰的图像。

2. 使用显微镜配备的目镜测微尺测量样品的尺寸和结构特征。

3. 使用显微镜配备的摄像头或相机拍摄样品图像，记录实验结果。

4. 在观察过程中，注意避免触摸显微镜，以免影响观察结果的准确性。

七、操作结束1. 关闭显微镜的照明系统，断开电源。

2. 清理显微镜的镜片和物镜，使用干净的棉纱或镜头纸擦拭，确保无污渍残留。

3. 将显微镜放置在干燥通风的地方，避免灰尘和湿气的侵入。

金相显微镜操作规程金相显微镜是金相分析中常用的一种显微镜，用于观察金属和合金的组织结构。

正确的操作规程对于获得准确的观测结果至关重要。

本文将介绍金相显微镜的操作规程，帮助读者正确操作金相显微镜，提高金相分析的准确性和可靠性。

一、准备工作1.1 确保金相显微镜处于稳定的工作台面上，避免在操作过程中出现晃动和不稳定的情况。

1.2 检查金相显微镜的光源是否正常，调节光源亮度，保证足够的光线照射样品。

1.3 清洁金相显微镜的镜头和样品台，避免灰尘和污渍影响观测结果。

二、样品制备2.1 将待观测的金属或合金样品切割成适当大小，并用砂纸磨光，确保表面光滑。

2.2 将样品进行腐蚀处理，去除表面氧化层，使金属组织更清晰可见。

2.3 在样品表面涂抹适量的显微镜油，避免在观测过程中产生气泡和反射，影响观测效果。

三、调节显微镜3.1 调节显微镜的放大倍数，根据样品的大小和结构选择合适的倍数进行观测。

3.2 调节焦距，使样品清晰可见，避免出现模糊和失焦的情况。

3.3 调节光源角度和亮度，确保光线照射到样品表面，使组织结构清晰可见。

四、观察样品4.1 通过金相显微镜观察样品的整体结构和细微组织，注意观察不同区域的差异。

4.2 使用金相显微镜的测量功能，测量样品的晶粒尺寸、相含量等参数，进行定量分析。

4.3 注意观察样品的晶粒形貌、晶界及相间界面，分析样品的晶体学结构和相互关系。

五、保存数据和清理工作5.1 将观测到的数据记录下来，包括样品的图像、测量结果等信息，保存到电脑或实验记录本中。

5.2 清理金相显微镜的镜头和样品台，避免油污和灰尘积累影响下次观测。

5.3 关闭金相显微镜的电源，保护设备免受损坏，确保设备的长期稳定运行。

通过本文的介绍，读者可以了解金相显微镜的操作规程，正确操作金相显微镜，提高金相分析的准确性和可靠性，为金属和合金的组织结构分析提供有力支持。

金相显微镜操作规程一、引言金相显微镜是一种用于金属材料的显微分析和观察的仪器，具有高分辨率和放大倍数高的特点。

本操作规程旨在指导操作人员正确使用金相显微镜，确保观察结果的准确性和可靠性。

二、设备准备1. 检查金相显微镜的外观，确保无损坏和松动部件。

2. 检查显微镜的电源线是否牢固连接，并接通电源。

3. 打开显微镜的光源开关，调节亮度到适当的水平。

4. 检查显微镜的物镜、目镜和滤光片是否干净，如有污垢需用干净的棉纱蘸取适量酒精擦拭干净。

三、标本制备1. 准备金属标本，并将其切割成适当的尺寸。

2. 将切割好的标本进行打磨，直到表面光滑平整。

3. 清洗标本，使用酒精和棉纱擦拭表面，确保无尘和污垢。

4. 在标本上涂抹一层薄薄的腊膜，以保护标本表面。

四、标本安装1. 将制备好的标本放置在显微镜的标本台上，确保标本稳固。

2. 使用显微镜的焦距调节装置，将标本移动到焦点位置。

3. 调节显微镜的放大倍数，选择适当的目镜和物镜组合。

五、观察操作1. 使用显微镜的焦距调节装置，使图像清晰可见。

2. 调节显微镜的光源，确保光线均匀且适度。

3. 使用显微镜的调节旋钮，调整对比度和亮度，以获得最佳观察效果。

4. 观察标本时，可使用显微镜的移动平台，对标本进行移动和调整。

5. 如需拍摄标本图像，可使用显微镜配备的数码相机或手机相机进行拍摄。

六、结果分析1. 对观察到的标本图像进行分析和描述，注意细节和特征。

2. 根据观察结果，结合金相显微镜的放大倍数，进行材料的组织结构和成分分析。

七、设备维护1. 每次使用后，将显微镜的物镜和目镜进行清洁，使用棉纱蘸取适量酒精擦拭干净。

2. 定期检查显微镜的电源线和连接线，确保无损坏和松动。

3. 定期检查显微镜的光源，确保亮度和均匀度。

4. 定期检查显微镜的焦距调节装置和调节旋钮，确保灵活和准确。

八、安全注意事项1. 在操作金相显微镜时，应注意避免直接观察强光源，以免对眼睛造成伤害。

2. 使用酒精进行清洁时，应注意避免火源和明火，以免引发火灾。
