一.-通信网概述

现代通信网络课程设计一、课程目标知识目标：1. 学生能理解现代通信网络的基本概念，掌握通信网络的分类、结构和关键技术。

2. 学生能掌握有线和无线通信技术的基本原理，了解其优缺点及应用场景。

3. 学生能了解我国通信网络的发展历程，认识到通信技术在国家发展中的重要性。

技能目标：1. 学生能够运用所学知识分析实际通信网络问题，具备初步的故障排查能力。

2. 学生能够设计简单的通信网络拓扑图，提升实际操作能力。

3. 学生能够通过查阅资料，了解通信网络的最新发展动态，提高信息获取和筛选能力。

情感态度价值观目标：1. 学生通过学习现代通信网络，培养对我国通信事业的热爱，增强国家自豪感。

2. 学生能够认识到通信技术在生活中的广泛应用，提高对科技创新的认识和尊重。

3. 学生在学习过程中，培养合作意识、探究精神和批判性思维，形成良好的学习习惯。

课程性质：本课程为高中信息技术课程，旨在帮助学生了解现代通信网络的基本知识，提高实际操作能力和信息素养。

学生特点：高中生已具备一定的信息技术基础，对通信网络有初步了解，好奇心强，善于探究。

教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和解决问题的能力。

在教学过程中，关注学生的情感态度价值观的培养，激发学生热爱通信事业，为我国通信事业发展贡献力量。

通过分解课程目标，为后续教学设计和评估提供依据。

二、教学内容1. 通信网络概述- 了解通信网络的定义、分类和结构。

- 掌握通信网络的关键技术，如光纤通信、移动通信等。

2. 有线通信技术- 学习有线通信的基本原理，如双绞线、同轴电缆、光纤等。

- 了解有线通信技术的优缺点及在实际应用中的选择。

3. 无线通信技术- 掌握无线通信的基本原理，如无线电波、微波、卫星通信等。

- 了解无线通信技术的优缺点及在实际应用中的选择。

4. 我国通信网络发展历程- 学习我国通信网络的发展阶段和重要成果。

- 认识到通信技术在国家发展中的重要作用。

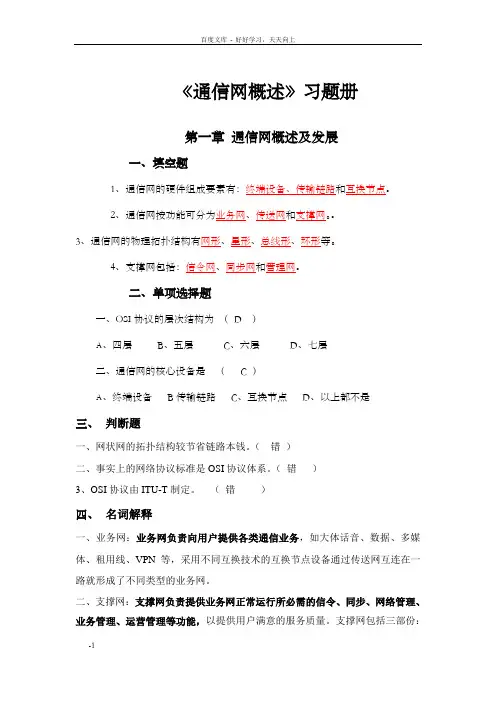

《通信网概述》习题册第一章通信网概述及发展一、填空题1、通信网的硬件组成要素有：终端设备、传输链路和互换节点。

2、通信网按功能可分为业务网、传送网和支撑网。

3、通信网的物理拓扑结构有网形、星形、总线形、环形等。

4、支撑网包括：信令网、同步网和管理网。

二、单项选择题一、OSI协议的层次结构为（D ）A、四层B、五层C、六层D、七层二、通信网的核心设备是（ C ）A、终端设备B传输链路C、互换节点D、以上都不是三、判断题一、网状网的拓扑结构较节省链路本钱。

（错）二、事实上的网络协议标准是OSI协议体系。

（错）3、OSI协议由ITU-T制定。

（错）四、名词解释一、业务网：业务网负责向用户提供各类通信业务，如大体话音、数据、多媒体、租用线、VPN等，采用不同互换技术的互换节点设备通过传送网互连在一路就形成了不同类型的业务网。

二、支撑网：支撑网负责提供业务网正常运行所必需的信令、同步、网络管理、业务管理、运营管理等功能，以提供用户满意的服务质量。

支撑网包括三部份：信令网、同步网和管理网。

五、简答题一、请画出通信系统的大体模型，试说明各部份作用。

二、请画出OSI分层协议模型，对于第三层举出2个协议的例子。

OSI分层协议模型：其中第三层是网络层，网络层的协议有IP协议、ARP协议等3、通信网的互换技术主要有哪些？通信网的互换技术有电路互换、分组互换和报文互换，和在分组互换基础上出现的帧互换和信元互换等。

其中电路互换、分组互换和报文互换是三种大体互换技术。

第二章电话网一、填空题1、本地固定电话网的类型有特大和大城市本地网和中等城市本地网。

2、路由按呼损分有高效路由和低呼损路由两种。

3、路由选择结构有有极选路结构和无极选路结构两种。

4、移动通信网由移动台（MS）、基站（BS）和移动业务互换中心（MSC）组成。

5、第三代移动通信的标准有WCDMA、CDMA2000和TD-SCDMA。

6、移动通信中采用的多址技术有频分多址(FDMA)、时分多址（TDMA）和码分多址（CDMA）。

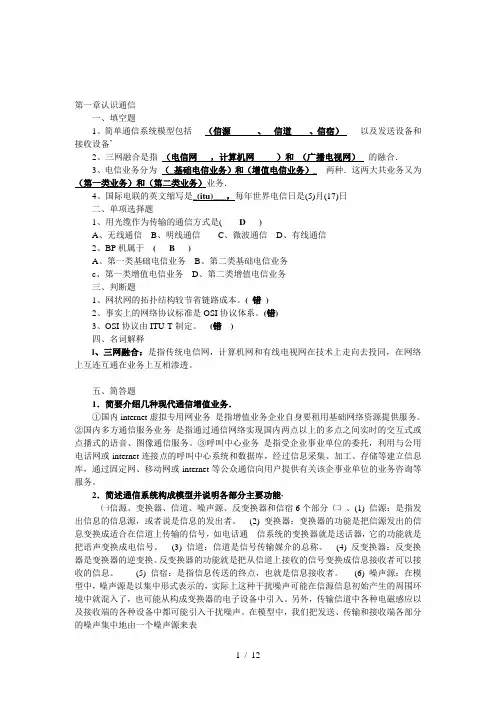

第一章认识通信一、填空题1、简单通信系统模型包括（信源、信道、信宿）以及发送设备和接收设备’2、三网融合是指（电信网，计算机网）和（广播电视网）的融合．3、电信业务分为_（_基础电信业务）和（增值电信业务）___两种．这两大共业务又为（第一类业务）和（第二类业务）业务．4、国际电联的英文缩写是_(itu)___，每年世界电信日是(5)月(17)日·二、单项选择题1、用光缆作为传输的通信方式是( D )A、无线通信B、明线通信C、微波通信D、有线通信2、BP机属于( B )A、第一类基础电信业务B、第二类基础电信业务c、第一类增值电信业务D、第二类增值电信业务三、判断题1、网状网的拓扑结构较节省链路成本。

( 错)2、事实上的网络协议标准是OSI协议体系。

(错)3、OSI协议由ITU-T制定。

(错)四、名词解释l、三网融合：是指传统电信网，计算机网和有线电视网在技术上走向去投同，在网络上互连互通在业务上互相渗透。

五、简答题1．简要介绍几种现代通信增值业务．①国内internet虚拟专用网业务是指增值业务企业自身要租用基础网络资源提供服务。

②国内多方通信服务业务是指通过通信网络实现国内两点以上的多点之间实时的交互式或点播式的语音、图像通信服务。

③呼叫中心业务是指受企业事业单位的委托，利用与公用电话网或internet连接点的呼叫中心系统和数据库，经过信息采集、加工、存储等建立信息库，通过固定网、移动网或internet等公众通信向用户提供有关该企事业单位的业务咨询等服务。

2．简述通信系统构成模型并说明各部分主要功能·㈠信源、变换器、信道、噪声源、反变换器和信宿6个部分㈡、(1) 信源：是指发出信息的信息源，或者说是信息的发出者。

(2) 变换器：变换器的功能是把信源发出的信息变换成适合在信道上传输的信号，如电话通信系统的变换器就是送话器，它的功能就是把语声变换成电信号。

(3) 信道：信道是信号传输媒介的总称。

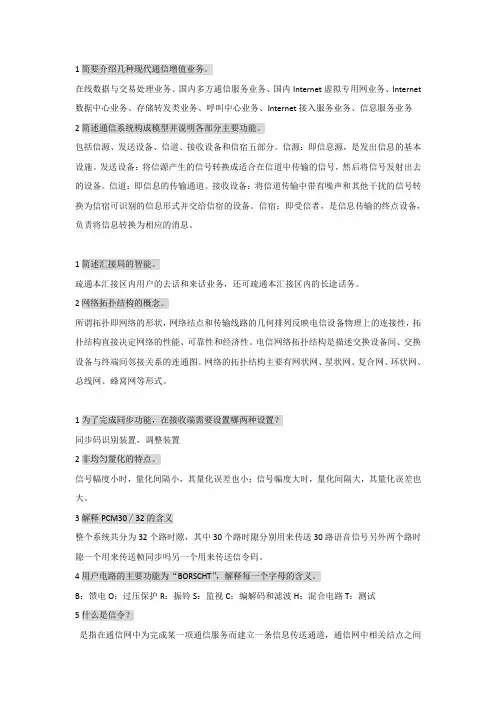

1简要介绍几种现代通信增值业务。

在线数据与交易处理业务、国内多方通信服务业务、国内Internet虚拟专用网业务、Internet 数据中心业务、存储转发类业务、呼叫中心业务、Internet接入服务业务、信息服务业务2简述通信系统构成模型并说明各部分主要功能。

包括信源、发送设备、信道、接收设备和信宿五部分。

信源：即信息源，是发出信息的基本设施。

发送设备：将信源产生的信号转换成适合在信道中传输的信号，然后将信号发射出去的设备。

信道：即信息的传输通道。

接收设备：将信道传输中带有噪声和其他干扰的信号转换为信宿可识别的信息形式并交给信宿的设备。

信宿：即受信者，是信息传输的终点设备，负责将信息转换为相应的消息。

1简述汇接局的智能。

疏通本汇接区内用户的去话和来话业务，还可疏通本汇接区内的长途话务。

2网络拓扑结构的概念。

所谓拓扑即网络的形状，网络结点和传输线路的几何排列反映电信设备物理上的连接性，拓扑结构直接决定网络的性能、可靠性和经济性。

电信网络拓扑结构是描述交换设备间、交换设备与终端间邻接关系的连通图。

网络的拓扑结构主要有网状网、星状网、复合网、环状网、总线网、蜂窝网等形式。

1为了完成同步功能，在接收端需要设置哪两种设置？同步码识别装置，调整装置2非均匀量化的特点。

信号幅度小时，量化间隔小，其量化误差也小；信号幅度大时，量化间隔大，其量化误差也大。

3解释PCM30∕32的含义整个系统共分为32个路时隙，其中30个路时隙分别用来传送30路语音信号另外两个路时隙一个用来传送帧同步吗另一个用来传送信令码。

4用户电路的主要功能为“BORSCHT”，解释每一个字母的含义。

B：馈电O：过压保护R：振铃S：监视C：编解码和滤波H：混合电路T：测试5什么是信令？是指在通信网中为完成某一项通信服务而建立一条信息传送通道，通信网中相关结点之间通过该通道相互交换和传送的控制信息。

6描述我国NO.7信令网采用的三级结构。

第一级为高级信令转接点，是信令网的最高级；第二级为低级信令转接点；第三级为信令点。

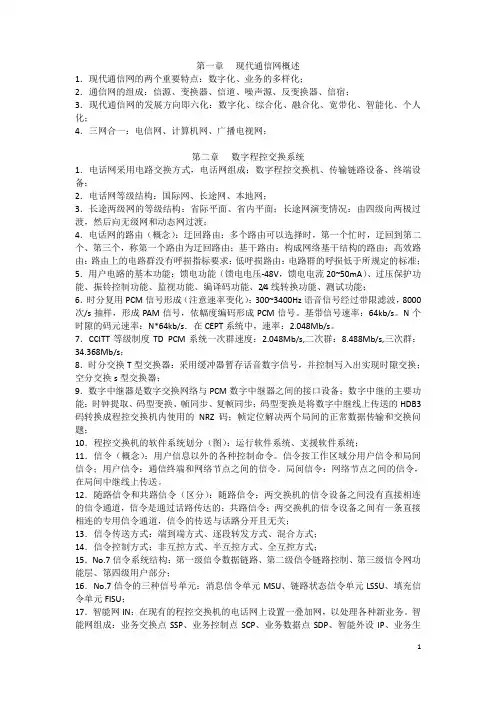

第一章现代通信网概述1．现代通信网的两个重要特点：数字化、业务的多样化；2．通信网的组成：信源、变换器、信道、噪声源、反变换器、信宿；3．现代通信网的发展方向即六化：数字化、综合化、融合化、宽带化、智能化、个人化；4．三网合一：电信网、计算机网、广播电视网；第二章数字程控交换系统1．电话网采用电路交换方式，电话网组成：数字程控交换机、传输链路设备、终端设备；2．电话网等级结构：国际网、长途网、本地网；3．长途两级网的等级结构：省际平面、省内平面；长途网演变情况：由四级向两极过渡，然后向无级网和动态网过渡；4．电话网的路由（概念）：迂回路由：多个路由可以选择时，第一个忙时，迂回到第二个、第三个，称第一个路由为迂回路由；基干路由：构成网络基干结构的路由；高效路由：路由上的电路群没有呼损指标要求；低呼损路由：电路群的呼损低于所规定的标准；5．用户电路的基本功能：馈电功能（馈电电压-48V，馈电电流20~50mA）、过压保护功能、振铃控制功能、监视功能、编译码功能、2/4线转换功能、测试功能；6．时分复用PCM信号形成（注意速率变化）：300~3400Hz语音信号经过带限滤波，8000次/s抽样，形成PAM信号，依幅度编码形成PCM信号。

基带信号速率：64kb/s。

N个时隙的码元速率：N*64kb/s．在CEPT系统中，速率：2.048Mb/s。

7．CCITT等级制度TD PCM系统一次群速度：2.048Mb/s,二次群：8.488Mb/s,三次群：34.368Mb/s；8．时分交换T型交换器：采用缓冲器暂存话音数字信号，并控制写入出实现时隙交换；空分交换s型交换器；9．数字中继器是数字交换网络与PCM数字中继器之间的接口设备；数字中继的主要功能：时钟提取、码型变换、帧同步、复帧同步；码型变换是将数字中继线上传送的HDB3码转换成程控交换机内使用的NRZ码；帧定位解决两个局间的正常数据传输和交换问题；10．程控交换机的软件系统划分（图）：运行软件系统、支援软件系统；11．信令（概念）：用户信息以外的各种控制命令。

第一章通信网概述1.1简述通信系统模型中各个组成部分的含义，并举例说明。

答：通信系统的基本组成包括：信源，变换器，信道，噪声源，反变换器和信宿六部分。

信源：产生各种信息的信息源。

变换器：将信源发出的信息变换成适合在信道中传输的信号。

信道：按传输媒质分有线信道和无线信道，有线信道中，电磁信号或光电信号约束在某种传输线上传输；无线信道中，电磁信号沿空间传输。

反变换器：将信道上接收的信号变换成信息接收者可以接收的信息。

信宿：信息的接收者。

噪声源：系统内各种干扰。

1.2现代通信网是如何定义的？答：由一定数量的节点和连接这些节点的传输系统有机地组织在一起的，按约定信令或协议完成任意用户间信息交换的通信体系。

适应用户呼叫的需要，以用户满意的效果传输网内任意两个或多个用户的信息。

1.3试述通信网的构成要素及其功能。

答：通信网是由软件和硬件按特定方式构成的一个通信系统。

硬件由：终端设备，交换设备和传输系统构成，完成通信网的基本功能：接入、交换和传输；软件由：信令、协议、控制、管理、计费等，它们完成通信网的控制、管理、运营和维护，实现通信网的智能化。

1.4分析通信网络各种拓扑结构的特点。

（各种网络的拓扑结构图要掌握）答：基本组网结构：Ø网状网：优点：①各节点之间都有直达线路，可靠性高；②各节点间不需要汇接交换功能，交换费用低；缺点：①各节点间都有线路相连，致使线路多，建设和维护费用大；②通信业务量不大时，线路利用率低。

如网中有N个节点，则传输链路数H=1/2*N(N-1)。

Ø星形网：优点：①线路少，建设和维护费用低；②线路利用率高；缺点：①可靠性低，②中心节点负荷过重会影响传递速度。

如网中有N个节点，则传输链路数H=N-1。

Ø环形网：同样节点数情况下所需线路比网状网少，可靠性比星形网高。

如网中有N个节点，则传输链路数H=N。

Ø总线形网：优点：①节点接入方便②成本低，缺点：①传输时延不稳定②若传输总线损坏，整个网络会瘫痪。

单项选择1、用光缆作为传输的通信方式是( D )A、无线通信B、明线通信C、微波通信D、有线通信2、BP机属于( B )A、第一类基础电信业务B、第二类基础电信业务c、第一类增值电信业务D、第二类增值电信业务I、（ A ）是实现一个呼叫终端和它所要求的另一个或多个终端之间的接续或非连接传输选路的设备和系统，是构成通信网中结点的主要设备。

A、交换设备B、传输设备c、终端设备D、电源设备2、如果通信网中的结点数为5，采用网状网的结构l则连接网络的链路数H为（B ）条。

A、9B、10 D、123、如果通信网中的结点数为，。

，采用藏：急构，则连接网络的链路数H为（A ）条。

A. 9B. 10 C、II D. 124、下列四种网络中，可靠性最高的是（C）A、重众闷B、总线型网c、网状网D、环形网l、时分多路复用中，每一路信号所占的时间间隙称为( A )A、路时隙B、位时隙C、帧时隙D、其他2、收发两端的数码率或时钟频率相同叫( B)或比特同步。

A、字节同步B、位同步C、帧同步D、其他3、频分多路复用是通过不同的( C )区分不同的信道。

A、时隙B、波长C、频段D、地址码4、时分多路复用是通过不同的( A )区分不同的信道。

A、时隙B、波长C、频段D、地址码5、波分多路复用是通过不同的( B )区分不同的信道。

A、时隙B、波长C、频段D、地址码6、PCM30/32的一帧占用的时问是( B)A、3.91微秒B、125微秒 C. 0.488微秒D、2毫秒7.. PCM30/32系统中，每一个路时隙占用的时间为( A )A、3.91微秒B、1.25微秒C、0 488微秒D、2毫秒8、( C )也叫准同步复接，指的是参与复接的各个支路码流时钟不是出于同一时钟源。

A、同步复接B、数字复接C、异步复接D、按帧复接9、程控交换机控制设备主要是指内存储器和CPU，按配置和控制方式的不同，以下哪个不是它的控制方式( D )A、分级控制方式B、全分散控制方式C、基于容量分担的分布控制方式D、集中式控制方式10、按信令功能划分，下面四个选项中哪个不届于( B )A、线路信令B、接续信令C、路由信令D、维护管理信令1、以下选项中不是局域网常用的拓扑结构的是( C )A、总线型B、星型c、树形D、环形2、互联网上的世界语言是( A )A、TCP/IPB、SMTP C.TFP D、HTTP 、3、在ASK的方式下，用载波的两种不同( B )来表示=进制的两种状态。

现代通信网络技术(1)第1章通信网络概述1.1 通信网基本概念学习要点：1．掌握通信网的基本概念2．了解通信系统基本模型3．了解通信网模型一．基本概念1．通信：指信息的传递和交换过程。

2．信息：是客观存在的，对接收者而言事先不知道的内容。

3．信号：是信息的载体或表现形式。

如语音、图像、文字等。

4．通信系统：完成信息传递所需的通信设备和线路的集合体。

二．通信系统基本模型包括有：信源、变换器、信道、噪声源、反变换器和信宿等六个部分。

123．信道：信号传输媒介。

一般分为无线信道和有线信道。

无线信道：信号在自由空间中传输（如短波、微波、卫星等通信方式）；有线信道：信号约束在某种传输线上传输（如电缆、光缆等）。

4．反变换器：把从信道上接收的信号变换成接收者可以接收的信息。

5．信宿：是指信息传送的终点，也就是信息接收者。

6．噪声源：不是人为实现的实体，但客观存在。

三．通信网基本概念网络：由一系列节点和连接节点的传输链路组成的组织或系统。

通信网：实现两个或多个规定点之间信息传送和交换的网络。

节点：在通信网中指的是交换点，完成接续和信息交换任务。

传输链路：连接终端与交换点或交换节点之间的线路……信道。

用户终端……信源和信宿，对电话机而言还包括了变换器和反变换器；最简单的电话通信网如下：学习要点：1．熟悉通信网的基本结构2．掌握通信网的构成一．通信网的基本结构1．按用户间的互连方式分：①直接互连网（完全互连网）所有用户之间都有链路直接连接，任何两个用户都可以直接通信；②转接互连网（不完全互连网）设有一个转接中心，所有用户只与转接中心直接连通。

2．按照拓扑结构分有六种基本结构形式：①网型网——网内任何两个节点之间均有线路相连。

如果有N个节点，则需要N(N-1)/2条传输链路。

优点：冗余度较大，稳定性较好；缺点：传输链路多，线路利用率低，经济性较差。

②星型网——将一个节点作为辐射点，该点与其他节点均有线路相连。

具有N个节点的星型网至少需要N－1条传输链路。

1.现代通信网是如何定义的?通信网是由一定数量的节点(包括终端节点、交换节点)和连接这些节点的传输系统有机地组织在一起的，按约定的信令或协议完成任意用户间信息交换的通信体系。

通信网的功能就是适应用户呼叫的需要，以用户满意的效果传输网内任意两个或多个用户的信息。

通信网交换的信息包括用户信息(如语音、数据、图像等)、控制信息(如信令信息、路由信息等)和网络管理信息三类。

由于信息在网上通常以电或光信号的形式进行传输，因而现代通信网又称电信网。

2.试述通信网的构成要素。

实际的通信网是由软件和硬件按特定方式构成的一个通信系统，每一次通信都需要软硬件设施的协调配合来完成。

从硬件构成来看：通信网由终端设备、交换设备和传输系统构成，它们完成通信网的基本功能：接入、交换和传输。

软件设施则包括信令、协议、控制、管理、计费等，它们主要完成通信网的控制、管理、运营和维护，实现通信网的智能化。

3.给出一种现代通信网络的分层结构。

1.网络结构的垂直描述从网络垂直分层的观点来看，可根据不同的功能将网络分解成多个功能层，上下层之间的关系为客户-服务器关系。

我们可以把开放系统互连(Open Systems Interconnection ，OSI )七层模型进行简化，在垂直结构上，根据功能将通信网分为应用层、业务网和传送网，如图1.3所示。

应用层支撑网远程教育会议电视文件传送业务网电话网移动网数据网传送网链路层物理层图1.3 垂直观点的网络结构应用层面：表示各种信息应用与服务种类；业务网层面：表示为支持各种信息服务的业务提供手段与装备，它是现代通信网的主体，是向用户提供诸如电话、电报、传真、数据、图像等各种通信业务的网络。

传送网层面：表示支持业务网的传送手段和基础设施，包括骨干传送网和接入网。

支撑网：用以支持全部三个层面的工作，提供保证通信网有效正常运行的各种控制和管理能力，传统的通信支撑网包括信令网、同步网和电信管理网。

2.网络结构的水平描述水平描述是基于用户接入网络实际的物理连接来划分的，可分为用户驻地网(CustomerPremisesNetwork ，CPN)、接入网(Access Network ，AN)和核心网(Center/Core Network ，CN)，如图1.4所示，或分为局域网(Local Area Network ，LAN)、城域网(Metropolitan Area Network ，MAN)和广域网(Wide Area Network ，WAN)等。
