室外给排水管道专项施工方案目录一、工程概述 (3)1. 项目背景介绍 (3)室外给排水管道工程的重要性 (4)工程项目的目标与愿景 (5)2. 工程基本情况 (6)工程规模及范围 (7)工程特点及难点分析 (8)3. 施工环境分析 (9)地理环境特征 (11)气候条件与施工季节分析 (12)4. 总体要求 (13)质量要求 (14)安全要求 (15)工期要求 (16)二、施工方案设计与规划 (17)1. 设计依据与原则 (19)设计规范与标准 (20)设计原则及指导思想 (20)2. 管道布置与走向规划 (22)管道总体布局设计 (23)关键节点处理方案 (23)3. 管道类型与材质选择 (24)管道类型比较与选择依据 (26)材质选择与防腐措施 (26)4. 给排水设备配置方案 (27)给水设备配置方案 (28)排水设备配置方案 (29)5. 系统调试与验收流程 (30)系统调试方案及流程 (31)工程验收标准及流程 (32)三、施工技术方案及措施 (33)1. 施工方法及工艺流程 (35)施工流程概述及主要施工方法选择依据 (35)关键施工工艺流程说明与实施步骤 (37)2. 挖掘与回填技术要点 (38)挖掘作业技术要点及安全措施 (39)回填作业技术要点及质量控制要求 (40)3. 管道安装与连接方式选择依据与实施步骤说明 (41)一、工程概述本次室外给排水管道专项施工方案针对的是XX项目的室外给排水系统安装工程。
该项目旨在满足XX项目的生产、生活及消防用水需求，通过科学合理的施工组织设计，确保给排水管道系统的安装质量、安全性和实用性。
本项目位于XX地区，占地面积约XX平方米，包括建筑、道路、绿化等配套设施。
给排水管道工程主要包括给水管网、排水管网以及相应的附属设施的安装。
给水管网负责将自来水引入建筑物内，排水管网则负责将废水排出建筑物外，确保建筑物的正常运行和居民的生活便利。
在施工过程中，我们将严格遵守相关规范和标准，确保工程质量符合国家及地方相关规定。
一、工程概述本工程为室外给排水安装工程，主要包括给水管道、排水管道、消防给水管道、雨水管道、污水管道等。
工程地点位于XX市XX区，占地面积约为XX平方米。
施工周期为XX个月。
为确保工程质量和安全，特制定本施工方案。
二、施工准备1. 技术准备（1）熟悉设计图纸、施工规范、质量验收标准等相关资料，了解工程特点和施工要求。
（2）组织施工人员学习相关法律法规、安全生产知识、施工技术等，提高施工人员素质。
（3）编制施工组织设计，明确施工工艺、施工顺序、质量标准、安全措施等。
2. 材料准备（1）给排水管道：不锈钢管、碳钢管、聚乙烯管、钢筋砼管等。
（2）阀门、配件：闸阀、截止阀、球阀、过滤器、排水管等。
（3）施工工具：电焊机、切割机、卷扬机、测量仪器、切割机等。
3. 人员准备（1）成立项目组，明确项目经理、技术负责人、施工负责人等岗位责任。
（2）组织施工人员进场，进行技术交底和安全教育。
三、施工工艺1. 给水管道施工（1）放线：根据设计图纸，确定管道走向、标高、坡度等。
（2）开挖沟槽：按设计要求开挖沟槽，确保沟槽深度、宽度符合规范。
（3）管道安装：将管道按设计要求进行安装，确保管道连接牢固、无渗漏。
（4）回填土：回填土时，分层夯实，确保管道稳定。
2. 排水管道施工（1）放线：与给水管道施工同步进行。
（2）开挖沟槽：按设计要求开挖沟槽，确保沟槽深度、宽度符合规范。
（3）管道安装：将管道按设计要求进行安装，确保管道连接牢固、无渗漏。
（4）回填土：回填土时，分层夯实，确保管道稳定。
3. 消防给水管道施工（1）放线：与给水管道施工同步进行。
（2）开挖沟槽：按设计要求开挖沟槽，确保沟槽深度、宽度符合规范。
（3）管道安装：将管道按设计要求进行安装，确保管道连接牢固、无渗漏。
（4）回填土：回填土时，分层夯实，确保管道稳定。
4. 雨水管道施工（1）放线：与给水管道施工同步进行。
（2）开挖沟槽：按设计要求开挖沟槽，确保沟槽深度、宽度符合规范。
室外给排水管道专项施工方案(完整版)本施工方案的编制依据包括多项国家和行业有效规范和标准，如《工程测量规范》、《建筑地基基础设计规范》、《砌体工程施工质量验收规范》等。
同时，本工程的室外给水管道和排水系统采用了多种材料和设备，如PE管电热熔连接、HDPE双壁波纹塑料管等。
该工程的目标包括工期目标、质量目标和安全生产目标。
其中，工期目标是确保在合同工期内完成施工任务，交付甲方使用。
质量目标是在施工中严格按照规范和标准进行，全面按ISO9002体系管理程序进行施工，确保检验批报验一次验收合格率100%。
安全生产目标则是确保施工过程中的安全，预防事故的发生。
我们始终坚持“安全第一，预防为主”的方针。
我们将严格按照国家各级安全生产法规规程施工，加强工人安全教育，提高工人自我保护意识，落实安全生产岗位责任制，以杜绝重伤、死亡事故和群伤事故，杜绝重大机械、设备交通及火灾事故。
我们的文明施工目标是严格按照文明施工要求组织现场施工，推行标准化管理，达到当地安全文明考核标准要求。
我们的总体施工方案是按既定的施工区域进行施工，先地下后地上、先深后浅、先主管后支管、井池可随管道同时施工的施工顺序。
我们也可首先施工污水工程的化粪池，等现场具备大面积施工条件以后，在施工雨水管线的土方开挖按下游至上游可依次进行机械及人工开挖。
当管道横穿道路时，过路管道可集中突击施工，当日开挖，当日回填，以免影响道路的使用。
我们的施工进度计划是确保在合同时间内完成合同约定的施工任务。
我们将抓紧在管道施工时组织好土方堆放工作，合理安排好雨季施工，抢抓天时，根据本工程土方开挖量大的特点，坚持挖方段、填方段能形成流水作业的原则，分段施工，严禁大开大挖，合理安排好工程开挖断面，争取分段开挖，分段回填，以保证整体工程的连续性和合理进行施工，避免造成乱开挖，形成多个作业面，致使整体工程项目混乱、盲目的现象产生。
整个污水工程在段落上、层次上流水作业。
行程紧张有序、节奏相连的施工。
XXXXXXXXXXXXX车辆管理所室外给排水管道专项施工方案施工单位：XXXXXXXXXXXXX编制：审核：审批：日期：年月日目录一、编制依据1、《工程测量规范》（GB 50026-2007）2、《建筑地基基础设计规范》（GB 50007-2002）3、《砌体工程施工质量验收规范》（GB50203-2002）4、《混凝土结构工程施工质量验收规范》（GB50204-2002）5、《建筑装饰装修工程施工质量验收规范》（GB50210-2002）6、《建筑地面工程施工质量验收规范》（GB50209-2002）7、《室外给水设计规范》（GB 50013-2006）8、《室外排水设计规范》（GB 50014-2006）9、《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）10、《建筑安装工程质量检验评定统一标准》（GB50300-2002）11、《埋地塑料排水管道施工图集》（04S520）12、《建筑小区塑料排水检查井图集》（08SS523）13、《砖砌化粪池图集》（02S701）14、《埋地硬聚氯乙烯排水管道工程技术规程》（CECS 122：2001）15、《建筑小区塑料排水检查井应用技术规程》（CECS 227：2007）二、工程概况本方案叙述的是XXXXXXXXXXXXX车辆管理所室外管网工程。
该地块室外给水管道设计采用PE管电热熔连接，主管道为DN100，靠人行道边敷设，埋深0.7米，过车道采用钢套管保护。
主管接自市政给水管道后分接至各单体工程，室外消火栓采用地上式消火栓，阀门井采用砖砌阀门井。
室外排水工程，包括室外雨水、污水，整个排水系统采用雨污分流。
雨、污水排水管道采用HDPE双壁波纹塑料管，弹性密封橡胶圈承插式连接，检查井采用砖砌检查井。
雨水口采用联合式单篦砖砌雨水收集口，雨水经检查井收集后流入市政管网。
污水的化粪池采用砖砌化粪池，池壁砖砌及底板顶板浇捣钢筋混凝土。
本工程污水经化粪池以后排入市政污水管道。
室外给水管道施工方案范本1. 引言本文档提供了室外给水管道施工方案的范本。
室外给水管道施工是建筑工程中重要的一部分，正确的施工方案能够确保管道的安全、可靠地运行，提供清洁、安全的饮用水。
本方案范本包括了施工前准备、材料准备、施工步骤、验收等内容。
2. 施工前准备在开始室外给水管道施工前，需要做好以下准备工作：2.1 确定施工范围和工期根据设计图纸和工程要求，确定室外给水管道的施工范围和工期。
2.2 确定施工人员和责任确定施工人员的具体安排，并明确其各自的责任和工作内容。
2.3 编制施工方案根据室外给水管道的设计图纸和工程要求，制定详细的施工方案，包括施工步骤、材料清单、施工工艺等内容。
2.4 采购和准备施工材料和设备根据施工方案，采购所需的施工材料和设备，并做好储存和保管工作。
2.5 安全措施和环境保护制定相应的安全措施，确保施工过程中的安全，同时注重环境保护，避免对周围环境和居民生活造成影响。
3. 材料准备在施工前，需要进行材料准备工作，包括以下内容：3.1 采购合格的管道材料根据设计图纸和工程要求，采购符合相关标准的管道材料，如塑料管道、钢管等。
3.2 管道连接件的采购采购管道连接件，包括弯头、三通、法兰等，确保连接件的质量和匹配性。
3.3 阀门和其它辅助设备的采购采购所需的阀门和其他辅助设备，如水表、过滤器等。
3.4 材料储存和保管对采购的管道材料、连接件和设备进行储存和保管，避免受潮、损坏或遗失。
4. 施工步骤根据施工方案的要求，进行以下施工步骤：4.1 管道铺设根据施工图纸和工程要求，确定室外给水管道的布置和走向，进行管道的铺设工作。
4.2 管道连接和固定在管道铺设完成后，进行管道的连接和固定，确保连接牢固，并按要求进行加固。
4.3 阀门和辅助设备的安装根据设计图纸，安装阀门和其他辅助设备，如水表、过滤器等。
4.4 泄漏测试和压力测试在管道安装完成后，进行泄漏测试和压力测试，确保管道的密封性和承压能力。

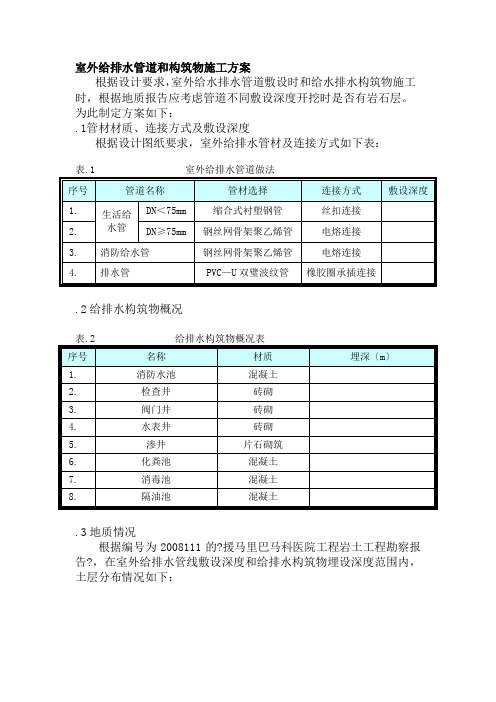

室外给排水管道和构筑物施工方案
根据设计要求，室外给水排水管道敷设时和给水排水构筑物施工时，根据地质报告应考虑管道不同敷设深度开挖时是否有岩石层。
为此制定方案如下：
.1管材材质、连接方式及敷设深度
根据设计图纸要求，室外给排水管材及连接方式如下表：
.2给排水构筑物概况
.3地质情况
根据编号为2008111的?援马里巴马科医院工程岩土工程勘察报告?，在室外给排水管线敷设深度和给排水构筑物埋设深度范围内，土层分布情况如下：
根据地勘报告，给排水管道和构筑物施工均会遇到中风化砂岩。
.4中风化砂岩的处理：
凡在开挖深度范围内的砂岩全部利用风镐挖除，并超挖10~15cm。
超挖局部用中、粗砂夯填至管道垫层标高。
夯填时每层虚铺厚度不超过20cm。
.5给排水管交叉的处理：
当给水管和排水管交叉并且给水管敷设在排水管下面时，采用钢套管，套管穿过交叉管的长度每边不得小于 3.0m，套管两端用防水材料封闭。
室外给排水管道施工方案室外给排水管道施工方案一、工程概述室外给排水管道施工是指在建筑物外部进行给水和排水管道布置的工作。
本工程的主要内容包括给水管道和排水管道的设计、安装和测试等工作。
施工方案应根据实际情况，进行合理规划和安排，确保施工质量和安全。
二、施工准备1. 管道设计：根据建筑物的布局和功能要求，确定给水管道和排水管道的走向和布置。
设计应考虑施工难度和成本等因素。
2. 材料采购：根据设计和规范要求，采购所需的管材、管件、阀门等材料。
3. 施工人员：安排具有相关经验和技能的施工人员，确保施工人员数量和质量。
4. 施工设备：准备所需的施工设备，包括挖掘机、起重机、砂石车等。
三、施工步骤1. 土方开挖：根据设计要求，在施工区域进行土方开挖，确保管道的埋深和位置符合设计要求。
2. 管道安装：按照设计要求，进行给水管道和排水管道的安装。
管道应保持平整，管道口与管道口之间应采取密封措施，防止漏水。
3. 管道连接：对于同一系统的管道，进行连接并进行密封，确保管道之间的连接牢固，防止漏水。
4. 设备安装：安装与给水和排水管道相关的设备，如水泵、水箱、排污泵等，确保设备与管道连接紧密。
5. 排水测试：完成所有管道安装后，进行排水测试，检测管道是否有漏水现象。
同时进行系统的压力测试，确保系统可以正常运行。
6. 管道维护：在施工结束后，进行管道的维护工作，保持管道的畅通和清洁状态。
四、质量控制1. 施工人员：施工人员应严格按照设计和规范进行施工，遵守安全操作规程，确保施工质量和安全。
2. 材料质量：采用符合相关标准和规范的材料，并进行质量检测，确保材料的质量。
3. 施工现场管理：对施工现场进行管理，确保施工过程中的安全和质量，及时处理施工中的问题。
4. 测试和检验：根据相关规范和标准，进行管道的测试和检验，确保管道的质量和安全。
五、安全措施1. 施工现场安全：设置施工现场警示标志，确保施工现场的安全与通行畅通。
室外给水排水管道施工方案一、工程概况本工程为XXXXXXXXXXXXXXXX有限公司投资新建的XXXXXXXXXXXXXXXXX项目，总建筑面积为8881.95平方米，其中地下建筑面积350.90平方米，地上建筑面积8531.05平方米。
建设单位：设计单位：勘察单位：监理单位：施工单位：本工程有市政自来水和中水水源，自来水有2路水源，中水1路水源。
中水水源严禁与自来水水源连接。
中水管道外部按有关要求涂色或标识。
水池、阀门、水表及给水栓、取口应有明显的“中水”标识。
管道顶覆土不小与1m，绿地不小与0.7m。
水源接口：自来水有市政管网供给，接口压力为0.20MPa。
自西侧XX路和南侧XX道各引入一根DN150给水管，中水由市政中水管网供给，接口压力0.2MPa,自西侧引入一根DN100给水管。
排水接口：基地临南侧XX道引入一根D300污水市政引入管、一根D600雨水市政接入管。
XXXXXXXXXXXX项目位于XX道北侧,XX路东侧。
给水管道施工主要是室外敷设钢丝骨架塑料(聚乙烯)复合管DN150给水管130.10m，DN100给水管194.72m，DN40给水管10.52m; 水表井2座，阀门井3座。
中水DN80（96m），DN50（340m），DN25（100m）水表井、阀门井5座，快速取水口12处。
PVC-U聚乙烯双壁波纹管，SN8的雨污水管DN150 （150.5m），DN200（66m），DN300（139.3m），DN400（273.4m），DN600（14m）雨污水检查井19座，沉泥井井4座，雨水收水口20座，玻璃钢化粪池1座。
二、工程工期依现场可提供的工作场地进行组织安排。
三、施工阶段施工顺序为：先排水后给水,依现场可提供的场地进行施工.四、施工程序1、测量放线测量工程师及测量负责人针对本工程现场情况，认真熟识施工图，并根据甲方及监理公司提供座标基准点进行审核校验是否准确，确认后计算出各管线座标点准确位置及距离，同时参考其它专业图纸复核无误后。
室外给排水工程施工方案（一）排水工程本工程室外污水管道：主干管径为DN300，雨水管道：管主干径有DN200～DN800。
雨污水管道施工方法如下：本工程污水、雨水管施工的关键是密切配合道路工程的施工，因此施工工期的安排也将根据道路工程的工期而定。
施工前，准确确定污水、雨水管线的位置、标高，采用人工配合机械进行管沟开挖。
按照沟槽开挖，地基处理，管基施工，管道安装及包封，管沟回填等施工顺序进行管道施工。
在垂直方向上采用先深后浅的施工原则。
1、测量放线：基槽开挖前由专业测量工程师进行测量定位、施工放线，测量放线前对甲方提供的控制桩点进行复核，然后引测水准点并报甲方及监理审核。
施工放线注意控制管道在线中位，每隔20米钉设标记桩并加以保护，机械开挖前根据管道中线用石灰粉施放好开挖边线。
2、管沟开挖：根据现况管线的分布和实际地质情况，采用人工和机械开挖两种方法，对管线埋深较浅和管径较小的工段采用人工进行管沟开挖；用机械和人工开挖分别采用1:0.5的放坡系数,开挖沟底比设计基底每侧加宽0.5m，以保证基础施工和管道安装有必要的操作空间，开挖弃土外运堆放，以减少坑壁荷载，避免对坑壁的扰动，保证基坑稳定；沟槽开挖期间还将加强对其标高的测量，以防止超挖。
采用机械开挖时，将用挖掘机沿开挖管线进行反铲开挖，开挖至设计管底标高以上0.2m时，即停止机械作业，改用人工开挖至设计标高。
开挖过程中，由于各类管道沟槽的深度不同，将根据沟槽内的积水情况，决定是否设置排水沟和排水集井，对于较深的沟槽，若有明显的积水现象，将在沟槽边侧设置宽为20cm，深为15cm的排水边沟，并且每隔30米左右在槽底边外设一口径为60cm，深为50cm 左右的排水集井，自然削壁，排水沟向集水井方向的水流坡度陡于1%，沟槽两侧的排水沟，每隔15cm左右用碎石设置盲沟连通。
同时在集水井处用抽水机进行施工排水。
当人工开挖沟槽深度超过2m，且地质情况较差时，需对开挖坑壁进行支撑。
室外给水管道维修施工方案一、前期准备工作1.了解施工区域情况：包括原水管道的位置、走向、长度、材质等信息，以及周围的地下设施、管线等。
2.制定施工计划：根据实地调研的情况，合理安排施工顺序，确保施工过程中不影响周边的居民、交通等。
3.获取必要的许可证：包括施工许可证、挖掘许可证等，确保施工合法进行。
二、施工步骤1.临时供水：为了减少给周边居民带来的不便，计划在施工期间提供临时供水设施，确保他们正常用水。
2.管道暂停使用：在施工前，需要将原管道上的供水源关闭，并通知周边居民注意水源切换。
3.挖掘施工区域：根据施工计划，确定挖掘的位置和深度，并进行土方开挖，确保施工空间足够。
4.拆除原管道：采用适当的工具和方法，将原管道进行拆除，并确保拆除过程中不损坏周围设施。
5.安装新水管：根据实际情况，选择合适的材质和规格的新水管，并进行连接和固定。
6.测试新水管：在安装完成后，进行压力测试，确保新水管无渗漏，供水正常。
7.填补挖掘区域：将挖掘的土方填补回原位置，并进行夯实，确保地面恢复平整。
8.复通供水：在确认施工完全结束后，将新水管重新接通供水源，通知周边居民恢复正常用水。
三、施工注意事项1.施工期间需设立施工现场警示标志，确保施工安全。
2.施工区域需要进行规定的交通管制，避免对周边交通造成影响。
3.施工过程中，严禁乱挖乱拆，以免对周边设施和管线造成损坏。
4.施工人员需佩戴适当的个人防护装备，确保施工过程安全。
5.施工现场需要进行必要的清理，确保施工区域整洁有序。
6.在施工过程中，密切关注天气状况，合理安排施工时间，避免大雨等恶劣天气影响施工进度。
7.施工完成后，对施工区域进行验收，确保施工质量符合要求。
四、施工人员素质要求1.具备相关的水工、给排水工程或相关专业背景知识。
2.具备一定的施工管理经验，能熟练操作相应的施工工具。
3.具备一定的组织协调能力，能合理安排施工计划和协调施工人员。
4.具备安全意识，能正确使用个人防护装备，并能遵守施工现场的安全规定。
室外给排水管道施工方案一、概述本工程为阿拉山口市幸福苑小区基础设施配套项目，位于阿拉山口市。
该工程为市政基础设施配套项目，沥青混凝土道路17393 ㎡，采暖管网4200及配套检查井，排水管网2305m及配套检查井，给水及绿化管网5592m及配套检查井，电缆6070.39m及三座箱变等配套工程，弱电管网及配套工程，庭院灯58 盏等配套工程。
施工单位为新疆精河县第二建筑工程公司，资质等级为二级，工程中标范围为工程施工，中标价格为13802412.52 元，计划工程施工时间为2017 年3 月20 日至2017年6 月30日，总工程为103天，工程质量标准验收要求为合格，承包形式为包工包料。
管道材质主要有：PE 管、聚乙烯双壁波纹管；管道连接形式主要为热熔承插连接。
主要工程量如下表：序号名称规格单位数量1 PE管DN50 米2942 PE管DN80 米7923 PE管DN100 米3814 PE管DN150 米875 PE管DN200 米5996 UPVC管（接户管）DN150 米4207 HDPE双壁波纹管DN200 米3508 双盘异径管个 69 检查井座16110 阀门井个9011 排气井个 112 消火栓井个 5泄水井个 1二、编制依据1．设计的给排水图纸（图号：2016-SZ09-GS-PS）2．《给水排水管道工程施工及验收规范》GB50268-973．《埋地钢质管道聚乙烯防腐层技术标准》SY/T4013-1995，4．《室外硬聚乙烯给水管道工程施工及验收规范》CECS18:90，5．《建筑给排水及采暖工程施工质量验收规范》GB50242-2002，6．《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98 ，7．《埋地塑料排水管道工程技术规程》DG/TJ08-308-2002，8．《埋地聚乙烯给水管道工程技术规程》CJJ101-2004，9．《建筑给水排水设计规范》GB50015-200310．《给水排水标准图集》三、施工准备3.1 图纸资料的准备3.1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；3.1.2 参加由业主组织的设计交底工作, 澄清设计图纸上存在的问题确定特殊管道的施工方法；3.1.3 根据设计图纸和设计交底会议纪要, 编制详细的施工图材料预算, 确定所需材料的品种、规格、数量和有关标准；3.1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；3.1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。
焊工必须持有劳动部门颁发的焊工合格证, 其合格项目与管道焊接相适应，其他工种如起重工、电工、探伤工、架子工和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；3.1.6 制定质量控制点, 严格按照控制点的要求进行施工；3.1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。
13802412.53 材料准备、检验及保管3.1.8 根据详细的施工图材料预算, 准备所有管道安装所需的材料。
业主需提供的材料，由我单位提供材料清单；3.1.9 施工所需的消耗材料( 如焊条、焊丝等) 须经正规厂家采购，所有材料均须具备产品质量保证书；3.1.10 材料运到施工现场后，与业主及监理一同对其进行检验，并将检查结果及时向业主报验；3.2.3.1 管道组成件必须具有制造厂的质量证明书, 其质量不得低于规范标准、设计文件要求；3.2.3.2 管子、管件的材质、规格、型号等技术参数应符合设计文件的规定；并应按国家现行标准进行外观检验，不合格者不得使用；3.2.3.3 钢管及管件表面不得有裂纹、扎折、结疤、折叠离层等缺陷，锈蚀、凹坑及机械损伤深度不应超过壁厚负偏差；塑料管和管件颜色应一致，无色泽不均及分解变色线，内外表面应光滑、平整，不得有气泡、裂口和明显的痕纹；混凝土管内外表面不得有裂纹、疏松、空洞等缺陷；3.2.3.4 承插式柔性接口使用的橡胶圈宜由厂家配套供应，橡胶圈内径与管子插口外径之比宜为0.85~0.9 ，橡胶圈断面直径压缩率宜为40%~50%；刚性接口填料使用的水泥强度等级宜为425，砂宜为0.5mm~2mm的清洁中砂，油麻应采用洁净、松软、长纤维的无皮质麻；3.2.3.5 阀门检验：A、首先复查阀门的材质、规格、型号及公称压力等技术参数是否符合设计文件的规定；并对阀门外表面进行检查，其外表面不得有裂纹、砂眼、划痕等缺陷，其零部件应齐全完好，填料压盖螺栓应留有压缩裕量；传动装置和操作机构应动作灵活、可靠、无卡涩；B、到货阀门应从每批（同制造厂、同规格、同型号）中抽查10%且不得少于 1 个，进行壳体压力和密封试验，对于主管起切断作用的阀门应逐个试验；C、阀门的壳体试验压力不得小于公称压力的 1.5 倍，试验时间不得少于5min，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣密封面不漏为合格；试验合格的阀门，应及时排尽内部积水并吹干，关闭阀门，封闭出入口，做出明显标记，并及时填写“阀门试验记录”；D、公称压力不大于 1.0MPa，且公称直径大于或等于600mm的闸阀或蝶阀，当制造厂有压力和密封试验证明文件时，可不单独进行壳体压力试验和阀板密封试验，宜采用色印等方法对阀板密封副进行检查，接合面上的色印应连续。
13802412.54 材料保管：3.1.11 材料到达现场后, 应分类合理堆放，码放整齐，且应有明显材料标识、检验标识的标示牌；并做好防雨雪措施；3.1.12 在材料堆放时, 所有的合金材料严禁直接和碳钢管或其它构件相接触, 必须用或木板加以垫撑或隔离；四、地管施工3.2.3.6 施工前应具备条件4.1.1 施工用人、材、机已准备齐全，材料、机具检验、试验合格，人员经安全技术教育符合施工要求；4.1.2 施工方案经监理批准，准予实施；4.1.3 需开挖的部位开挖时应办理动土证，并经监理确认后方可开挖；3.2.3.7 土方施工4.2.1 给水排水管道工程的放线与测量前完成定位和高程的测量布点工作，并对基准点采用保护措施，应作出明显标记；施工测量应沿管道线路设置于观测的临时水准点和管道轴线控制桩，应采取保护措施，在管道线路与原有地下管道、电缆及其他构筑物交叉处的地面上设置明显标记；4.2.2 管沟开挖深度按设计图管线标高的要求，塑料管深度应超出管底200mm，其他管挖至管底标高；沟槽深度的控制：当挖土深度接近沟槽底标高时，应在沟槽壁上距设计底标高300 ～500mm处，用水准仪布设水平标桩，间距不大于10m，最后挖土时，操作人员可椐其拉水平线，用300～500mm样棒作为清底找平，铲除脚泥的标准。
13802412.55 管道沟底开挖宽度宜按下列公式计算：B H= D h+2（b1+ b 2）式中：B H 管道沟槽底部的开挖宽度，mmD h 管道结构的外缘宽试，mmb1 管道一侧的工作面宽度，可按下表选用，mmb2 管道一侧的支撑厚度，取150~200mm本工程根据设计图纸及现场情况按以下方法开挖：对成排管（间距1 米内）根据各自的深度可以整体开挖，单根管可参照上述公式开挖，本工程的管底深度均在三米以内，土质大部分为粘土，开挖后可在易坍塌的局部设置支撑，并在有地下水的管沟内设置排水沟，管道连接工作部分可在地面进行，在管沟适当位置设置工作坑，而不必全部设置工作面，因此管沟的开挖宽度可根据现场实际情况调整；表1（管道一侧工作面宽度）：单位：mm管道结构的外缘宽度D h管道一侧的工作面宽度非金属管道金属管≤500 400 300500＜D h≤1000 500 40013802412.56 本工程地管沟槽深度在 1.25 米以内可不设置边坡，深度超过 1.25 米可设置1：3.1.13（高：宽）的边坡；13802412.57 沟槽每侧临时堆土或施加其他载荷时，不得影响建筑物、各种管道和其他设施的安全；堆土或材料的高度不宜超过 1.5 米，距沟槽边缘宜不小于0.8 米，堆土不得掩埋测量标志、消防栓、阀门、雨水口等设施；13802412.58 压力管道水压试验前，除接口外，应回填管道两侧及管顶以上0.5m 的土方，水压试验合格后，及时回填其余土方；无压力管道敷设后，除接口外及时回填土；混凝土管的无压力管道，应在闭水试验合格后，再加回填沟槽；13802412.59 土回填时，沟槽内应无积水、无杂物，且回填土料含水率不得过高；槽底至管顶以上0.5 米范围内，回填土料不得含有机物、冻土以及大于50mm砖、石等硬块。
3.2.3.8 井室施工4.1.4 阀门井、仪表井、消火栓井室内装拆部件与井壁和井底的距离宜不小于300mm。
4.1.5 穿过井壁的管子与井壁应严密、不漏水；井室穿壁的钢套管应按照设计要求制作。
13802412.60 砖砌井室应符合以下要求：A．砌筑用砖宜采用机制普通砖，其强度不应低于GB5101的MU10；B．砖缝砂浆应饱满，抹面应压光，不得有裂纹、空鼓等缺陷；C．井梯、踏步安装前应做好防腐，随砌随安装。
13802412.61 现浇混凝土井室应符合以下要求：A．管道敷设前施工井室时，应严格控制井底和预留口标高，以及预留口的方位和坡度；管道敷设后施工时，井底标高应按已安装管道控制，穿井壁套管应与管子同轴，且固定牢固；B．井底和井壁混凝土宜采取一次浇筑法，当分两次浇筑时，相接处应按施工缝处理；C．混凝土应振捣密实，表面平整、光滑，不得有裂缝、蜂窝、麻面等缺陷。
13802412.62 砖砌井室或现浇混凝土井室安装允许偏差应符合以下要求：A．井身长度、宽度或直径：±20mm；B．井底标高：±10mm；C．路面井盖标高：+5mm；D．非路面井盖标高：±20mm；E．轴线及管管口方位：±10mm；13802412.63 有密封性要求的排水检查井，应进行管道、井体的联合闭水试验，土方应在隐蔽验收合格后回填；井室砌筑完成后应及时安装井圈和井盖。
3.1.14 管道敷设组装3.2.3.9 管道在组装前须将内部清理干净，敷设后，在管沟内不得有应力弯曲现象；管道敷设中断时，应将管口临时封堵。
3.2.3.10 管道敷设的顺序：先排水管后给水管，先深管后浅管，先大管后小管；3.2.3.11 管道穿基础时，应设预留孔或预埋套管，预留孔或套管内的管段不得有接口。
3.2.3.12 排水管道敷设的深度和坡度应设计图纸要求，雨水口的深度为 1 米，与检查口连接的管坡度为2%；3.2.3.13 钢管：A．本工程钢管主要为碳钢螺旋管、碳钢焊管和不锈钢管，连接方式为焊接；B．焊接方法：碳钢管采用手工电弧焊，不锈钢管采用氩弧焊（焊接时管内充氩保护）；焊丝；焊接质量须符合GB50236-98之规定；C．管道壁厚小于等于3mm，坡口形式采I 型；管道壁厚大于3mm、小于等于9mm，坡口形式采V型，管道壁厚大于9mm、小于等于26mm，坡口形式采V型，如下图：I型坡口V型坡口V型坡口D．设计压力大于1MPa，且不大于 1.6MPa的管道，同一焊工焊接的同一管线编号的焊接接头无损探伤检测比例不得低于5%，且不少于一个接头，设计压力不大于1MPa的管道可不进行无损探伤检测。
