---长葛市玉立机械厂焊接材料管理规定1、编制目的为确保公司产品的焊接质量，规范公司的焊接材料管理，特编制本规定。
2、编制依据2.1 JB/T 323-1996 《焊接材料质量管理规程》2.2 GB/T 983-1995 《不锈钢焊条》2.3 GB/T 984-2001 《堆焊焊条》2.4 GB 3669-2001-T 《铝及铝合金焊条》2.5 GB/T 3670-1995 《铜及铜合金焊条》2.6 GB 3864-2008-T 《工业用气态氮》2.7 YB/T 5092-2005 《焊接用不锈钢丝》2.8 GB 4842-2006 《氩气》2.9 GB/T 5117-1995 《碳钢焊条》2.10 GB 5293-1999T 《低合金钢焊条》2.11 GB 6052-1993 《工业液体的二氧化碳》2.12 GB/T8110-2008 《气体保护电弧焊用碳钢、低合金钢焊丝》2.13 GB/T 9460-2008 《铜及铜合金焊丝》2.14 GB 10044-2006 《铸铁焊条及焊丝》2.15 GB 10045-2001 《碳钢药芯焊丝》2.16 GB 10858-2008 《铝及铝合金焊丝》2.17 GB 12470-2003 《低合金钢埋弧焊用焊剂》2.18 GB/T 13814-2008《镍及镍合金焊条》2.19 GB/T 15620-2008《镍及镍合金焊丝》2.20 JB/T 3168 《喷焊合金粉末技术》2.21 JB/T 6964-93 《特细碳钢焊条》3、焊接材料的采购3.1为确保焊接质量稳定、降低检验成本，焊材订货采购要遵循“质优价廉”的原则，尽量采用国内大中型名牌焊材企业生产的焊材。
3.2 供应部门提供的焊材应符合GB/T5117-1995《碳钢焊条》、GB/T5118-95《低合金钢焊条》、GB/T5293-1999《埋弧焊用碳钢焊丝和焊剂》、GB/T12470-2003《埋弧焊用低合金钢焊丝和焊剂》GB/T10045-2001《碳钢药芯焊丝》GB/T8110-2008《气体保护电弧焊用碳钢、低合金钢焊丝》等标准要求。
1.1.1(JIS G 3141) 冷辗压低碳钢板料及片料Cold rolled carbon steel sheets and strips1. 品质分类备注：1.标准回火处理的SPCC品质经采购者要求证明它可达到某拉力测试数值会在标记后加上‟T‟成为SPCCT.2.标准回火及退火处理的SPCE品质经采购者要求证明它具有无时放作用会在标记后加上‟N‟成为SPCEN.2. 相对其他国家的对照3. 化学成份4. 片材厚度公差(级别B) 单位:mm5. 回火等级记号6. 表面效果7. 包装及采购标记法(例)(张数或重量)(厚,宽,长实数),单光)))1.1.2 (JIS G3313) 电解镀锌钢板料及卷料Electrolytic zinc-coated steel sheets and coils1. 品质分类备注：1.标准回火处理的SPCC品质经采购者要求证明它可达到某拉力测试数值会在标记后加上‟T‟成为SPCCT.2.标准回火及退火处理的SPCE品质经采购者要求证明它具有无时放作用会在标记后加上‟N‟成为SPCEN.2. 相对其他国的对照3. 化学成份4a. 片材厚度公差(级别B) 单位: mm4b. 相等镀锌厚度单位: mm5. 回火等级记号6. 表面处理7. 包装及采购标记法(例)(张数或重量)厚,宽,长实数)))1.1.3 (JIS G 3311) 冷辗压特别钢片Cold rolled special steel strips1. 品质分类2.相对其他国家的对照3.化学成份(%)4. 片材厚度公差单位:mm5. 退火状态硬度及淬火硬度6. 表面效果这些带料经辗压后会作退火处理,一般以其自然表面效果(与单光片相近)供应客户,不带影响实际应用的缺点。
7. 包装及采购标记法(例)(重量)(A级或B级)))1.1.4 (JIS G 4305) 冷辗压不锈钢板料及片料Cold rolled stainless steel plates, sheets and strips1. 品质分类备 注：1. 如果上述材料需要注明它属于板料在其后加’-CP’(例). SUS 304-CP2.如果上述材料需要注明它属于片料在其后加’-CS’(例). SUS 430-CS2. 相对其它国家的对照3. 化学成份(%)4. 片材厚度公差(级别ET) 单位:mm5. 退火状态硬度6. 表面效果7. 包装及采购标记法(例)(重量))) 品质标记帐(沃斯田铁不锈钢片料)1.1.5 (JIS G 4313)供制造弹簧用的冷辗压不锈钢片料Cold rolled stainless steel strips for springs1.品质分类备注: SUS 420J2-CSP 不锈钢料淬火后可大幅提高其硬度(参考表5b)2. 相对其他国家的对照3. 化学成份(%)4. 片材厚度公差单位:mm5a. 回火等级记号5b.SUS 420J2-CSP6. 表面效果这类不锈钢片料表面平滑不带影响实际应用的缺点。
药芯焊丝牌号对照表药芯焊丝牌号对照表序符合号GB结构钢用药芯焊丝相当标准AWSJIS1 GB/T 10045-2001 E500T-1A5.20 E70T-1 Z3313 YFW-C50DR2 GB/T 10045-2001 E501T-1A5.20 E71T-1 Z3313 YFW-C50DR3 GB/T 10045-2001 E500T-5A5.20 E70T-5 Z3313 YFW-C503B4 ------------A5.29 E81T1-Ni1Z3313 YFW-C603R5 GB/T 10045-2001 E500T-1A5.20 E70T-1 Z3313 YFW-C50DR6 ---------------------Z3313 YFL-C504R7 ---------------------Z3320 YFA-50W8 GB/T 17493-1998 E550T1-W 耐热钢用药芯焊丝9 GB/T 17493-1998 E551T1-A1 10 GB/T 17493-1998 E551T1-B1 11 GB/T 17493-1998 E551T1-B2 12 -----------13 GB/T 17493-1998 E601T1-B3气保焊不锈钢药芯焊丝A5.29 E80T1-W Z3320 YFA-58WA5.29 E81T1-A1 A5.29 E81T1-B1 A5.29 E81T1-B2----------A5.29 E91T1-B3Z3318 YFM-C Z3318 YFCM-C Z3318 YF1CM-C ---------Z3318 YF2CM-C14 GB/T 17853-1999 E308T1-1 15 GB/T 17853-1999 E308LT1-1 16 GB/T 17853-1999 E309T0-1 17 GB/T 17853-1999 E309LT0-1 18 GB/T 17493-1999 E309MoT0-1A5.22 E308T-1A5.22 E308LT-1Z3323 YF308C Z3323 YF308LCA5.22 E309T-1 Z3323 YF309CA5.22 E309LT-1Z3323 YF309LC----------Z3323 YF309MoC19 GB/T 17853-1999 E316T0-1 20 GB/T 17853-1999 E316LT0-1 21 GB/T 17853-1999 E347T1-1A5.22 E316T-1 Z3323 YF316CA5.22 E316LT-1Z3323 YF316LCA5.22 E347T-1 Z3323 YF347C22 GB/T 17853-1999 E410T0-1A5.22 E410T-1 Z3323 YF410C23 GB/T 17853-1999 E430T0-1A5.22 E430T-1 Z3323 YF430C不锈钢 TIG 焊用药芯焊丝24 (相当)GB/T 17853-1999 E308T1-5 A5.22 E308T-2 Z3323 YF308C25 GB/T 17853-1999 R308LT1-5A5.22 E308LT-2Z3323 YF308LC26 (相当)GB/T 17853-1999 E309T1-5 A5.22 E309T-2 Z3323 YF309C27 GB/T 17853-1999 R309LT1-5A5.22 E309LT-2Z3323 YF309LC28 ----------------------Z3323 YF309MoC29 (相当)GB/T 17853-1999 E316T1-5 A5.22 E316T-2 Z3323 YF316C30 GB/T 17853-1999 R316LT1-5A5.22 E316LT-2Z3323 YF316LC31 GB/T 17853-1999 R347T1-5A5.22 E347T-2 Z3323 YF347CMAG 焊用耐磨堆焊药芯焊丝32 -----------33 -----------34 -----------35 -----------36 -----------37 ------------埋弧焊用耐磨堆焊药芯焊丝 38 -----------39 -----------40 -----------41 -----------42 -----------序中国钢廉 号----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------日本神户韩国现代1 -----------2 GL-YJ502(Q) 3 GL-YJ507(Q) 4 GL-YJ602(Q) 5 -----------6 GL-YJ502Ni(Q)DW-100F DW-100 -----------DW-60 MX-100 -----------------------SF-71 ----------------------SF-70MX ------------7 GL-YJ502CrNiCu(Q)DW-50W8 GL-YJ602CrNiCu(Q)DW-588耐热钢用药芯焊丝9 ------------------------10 ------------------------11 GL-YR302(Q) 12 ------------DW-1CMA ------------13 GL-YR402(Q)DW-2CMA气保焊不锈钢药芯焊丝14 GL-YA102(Q)DW-30815 GL-YA002(Q)DW-308L16 GL-YA302(Q)DW-30917 GL-YA062(Q)DW-309L18 -----------19 GL-YA202(Q)-----------DW-31620 GL-YA022(Q)DW-316L21 GL-YA132(Q)DW-347SF-70W SF-80W-------------------------------------------------------------------SW-308L Cored -----------SW-309L Cored ----------------------SW-316L Cored SW-347 Cored22 ------------DW-410Nb23 ------------DW-430Nb不锈钢 TIG 焊用药芯焊丝24 ------------------------25 ------------------------26 ------------------------27 ------------------------28 ------------------------29 ------------------------30 ------------------------31 ------------------------MAG 焊用耐磨堆焊药芯焊丝32 ------------DWH-25033 GL-YD350(Q)DWH-35034 GL-YD450(Q)DWH-45035 ------------DWH-60036 ------------DWH-80037 ------------------------埋弧焊用耐磨堆焊药芯焊丝-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------38 ------------G-50/USH-250N------------39 ------------G-50/USH-350N------------40 ------------G-50/USH-450N------------41 ------------G-50/USH-500N------------42 ------------MF-30/USH-600N ------------气保护药芯焊丝简明表牌号GB 标准AWS 标准焊接电源主要用途JQ.YD132-1DC+JQ.YD172-1DC+JQ.YD212-1DC+JQ.YJ501-1E501T-1E71T-1DC+JQ.YJ501Ni-1 E501T1-GE71T1-GDC+JQ.YJ501NiCrCu-1DC+JQ.YJ502-1E500T-1E70T-1DC+JQ.YJ502Ni-1 E550T1-Ni1E80T1-Ni1DC+JQ.YJ507-1E500T-5E70T-5DC+JQ.YJ551Ni-1 E551T1-Ni1E81T1-Ni1DC+JQ.YJ551Ni2-1 E551T1-Ni2E81T1-Ni2DC+堆焊用 CO2 气保护钛型药芯焊丝。
镀锌钢板的标准镀锌钢板的标准镀锌钢板是为防止钢板表面遭受腐蚀，延长其使用寿命，在钢板表面涂以一层金属锌，这种涂锌的薄钢板称为镀锌板。
镀锌是一种经常采用的经济而有效的防腐方法。
全世界锌产量的一半左右均用于此工艺[分类和用途]按生产及加工方法可分为以下几类：a) 热浸镀锌钢板。
将薄钢板浸入熔解的锌槽中，使其表面粘附一层锌的薄钢板。
目前主要采用连续镀锌工艺生产，即把成卷的钢板连续浸在熔解有锌的镀槽中制成镀锌钢板；b) 合金化镀锌钢板。
这种钢板也是用热浸法制造，但在出槽后，立即把它加热到5 00℃左右，使其生成锌和铁的合金被膜。
这种镀锌板具有良好的涂料的密着性和焊接性。
c) 电镀锌钢板。
用电镀法制造这种镀锌钢板具有良好的加工性。
但镀层较薄，耐腐蚀性不如热浸法镀锌板；d) 单面镀和双面差镀锌钢板。
单面镀锌钢板，即只在一面镀锌的产品。
在焊接、涂装、防锈处理、加工等方面，具有比双面镀锌板更好的适应性。
为克服单面未涂锌的缺点，又有一种在另面涂以薄层锌的镀锌板，即双面差镀锌板；e) 合金、复合镀锌钢板。
它是用锌和其他金属如铅、锌制成合金乃至复合镀成的钢板。
这种钢板既具有卓越的防锈性能，又有良好的涂装性能。
除上述五种外，还有彩色镀锌钢板、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。
但目前最常用的仍为热浸镀锌板。
镀锌钢板按用途又可分为一般用、屋顶用、建筑外侧板用、结构用、瓦垄板用、拉伸用和深冲用等镀锌钢板。
主要生产厂及进口生产国家：a) 国内：武汉、鞍钢、宝钢及广东等；b) 国外：日本、德国、俄罗斯、法国等。
[尺寸规格]有关产品标准都列明镀锌板推荐的标准厚度、长度和宽度及其允许偏差。
可查阅最后一节中所提供的有关产品标准。
[外观]（1）表面状态：镀锌板由于涂镀工艺中处理方式不同，表面状态也不同，如普通锌花、细锌花、平整锌花、无锌花以及磷化处理的表面等。
德国标准还规定有表面级别。
（2）镀锌板应具有良好的外观，不得有对产品使用有害的缺陷，如无镀、孔洞、破裂以及浮渣、超过镀厚、擦伤、铬酸污垢、白锈等。

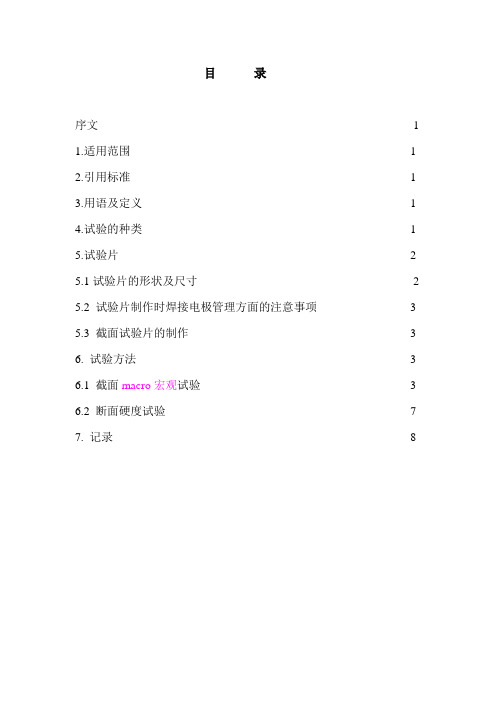

目录序文 11.适用范围 12.引用标准 13.用语及定义 14.试验的种类 15.试验片 2 5.1试验片的形状及尺寸 2 5.2 试验片制作时焊接电极管理方面的注意事项 35.3 截面试验片的制作 36. 试验方法 3 6.1 截面macro宏观试验 36.2 断面硬度试验77. 记录8Z 3139:2009前言本标准是依据工业标准化法第14条准用的第12条第1项之规定,应社团法人日本焊接协会(JWES)和财团法人日本标准协会(JSA)的申请,在原日本工业标准之基础上,经日本工业标准调查会的审议,由经济产业大臣修订的日本工业标准。
因此，JIS Z3139:1978 经修订由本标准替代。
本标准受著作权法的保护。
本标准的一部分，有可能与专利权、已公布的专利申请、实用新案权以及已公布的实用新案登记申请等有抵触之处，特敬请引起注意。
经济产业大臣和日本工业标准调查会对关于这样的专利权、已公布的专利申请、实用新案权以及已公布的实用新案登记申请等的确认,不负有责任。
日本工业标准JISZ 3139：2009 点焊、凸焊、及缝焊部位的截面试验方法序文本标准是在1978年发行的JIS Z 3139 “点焊焊接接头的截面试验方法”的基础上，根据我国国情进行了修订的版本，内容追加了截面硬度的试验方法。
1适用范围本标准适用于板厚为0.3mm--6.0mm的金属材料的点焊、凸焊及缝焊部位的截面试验方法的规定。
2引用标准本标准中所引用的标准如下，这些被引用的标准是构成本标准的一部分。
这些被引用的标准适用最新版本（含增补）。
JIS B 7725 维氏硬度试验----试验机的验证JIS Z 2244 维氏硬度试验----试验方法JIS Z 3001-1 焊接用语第1部：一般JIS Z 3001-2 焊接用语第1部：焊接方法JIS Z 3136 电阻点焊及凸焊接头的剪断试验之试片尺寸和试验方法3用语及定义本标准中使用的主要用语及定义除依据JIS Z 3001-1及JIS Z 3001-2之外，还作如下规定。
日本工业标准JIS热轧钢板和钢带的形状、尺寸、重量及其允许偏差JIS G3193-2005前言本日本工业标准修改采用2002年第2版发行的ISO 7452《热轧结构钢板尺寸、外形及允许偏差》。
另外，修改部分用垂线在页边标识出来。
修改一览表参见附录2（资料性附录）。
1 适用范围本标准适用于由热轧钢板和钢带的尺寸外形重量及其允许偏差。
但不适用于扁钢。
另外，本标准被相关产品标准采用。
备注本标准对应的国际标准如下。
按照ISO/IEC 21规定IDT表示等同采用国际标准，MOD表示修改采用国际标准，NEQ表示非等效采用国际标准。
ISO 7452-2002 热轧结构钢板尺寸、外形及允许偏差（MOD）2 引用标准如下所示的标准，通过本标准的引用，构成本标准条款的一部分。
这些引用标准适用其最新版本（包括修改单）。
JIS Z 8401 数值修约规则3 尺寸单位钢板和钢带的尺寸单位符合下列规定。
a)钢板的尺寸，厚度、宽度及长度用mm表示。
b)钢带的尺寸，厚度及宽度用mm表示。
4 标准公称尺寸标准公称尺寸应符合下列规定。
a)钢板和钢带的标准公称厚度应符合表1的规定。
表1 公称厚度单位mm注1：优先采用不带括号的公称厚度。
注2：钢带及由钢带切成的钢板，适用厚度不大于12.7mm。
b)钢板和钢带的标准公称宽度应符合表2的规定。
表2 标准公称宽度注1：钢带及由钢带切成钢板，适用宽度不大于2000mm。
注2：钢板（不包括由钢带切成的钢板），适用宽度为914mm、1219mm、1400mm及不小于1400mm。
c)钢板公称长度应符合表3的规定。
表3 钢板的公称长度注：不适用于由钢带切成的钢板。
5 外形及尺寸允许偏差钢板和钢带的外形及尺寸允许偏差应符合下列规定。
但不适用于钢带两端不正常的部分。
a) 钢板和钢带的厚度允许偏差应符合表4和表5的规定。
根据双方协商也可以用表6代替表5。
对于钢带及钢带切成的钢板，测量厚度时应距轧制边不小于25 mm处的任意点测量，距剪切边不小于15 mm处的任意点测量。
中国焊接材料标准GB/T5117-1995 碳钢电焊条 ` GB/T5118-1995 低合金钢电焊条GB/T983-1995 不锈钢电焊条 GB984-85 堆焊焊条GB/T13814-92 镍及镍合金焊条 GB/T5293-1999 埋弧焊用碳钢焊丝和焊剂GB12470-90 低合金钢埋焊弧用焊剂 GB10044-88 铸铁焊条GB/T3670-1995 铜及铜合金焊条 GB9460-88 铜及铜合金焊丝日本焊接材料标准美国焊接材料标准碳钢电焊条 JISZ3211-1991 AWS A5、1-1991 高强度钢用电焊条 JISZ3212-1990 钼及铬钼合金焊条 JISZ3223-1993 不锈钢电焊条 JISZ3221-1989 AWS A5、4-1992 低合金钢电焊条 AWS A5、5-1981 镍及镍合金焊条 AWSA5、11-1990 埋弧焊用碳钢焊丝和焊剂 AWS A5、17-1989 低碳钢及高强钢MAG焊接 JISZ3312-83 用实心焊丝低碳钢及高强钢用药心焊丝 JISZ3312-87 碳钢及低合金钢埋弧焊用焊丝 JISZ3351-88 AWS A5、23-80 碳钢及低合金钢用埋弧焊用焊剂 JISZ3352-88 钼及铬钼合金钢MAG焊接用实心焊丝 JISZ3317-85 钼及铬钼合金钢MAG焊接用药心焊丝 JISZ3318-85 气电焊用药心焊丝JISZ3319-86 不锈钢焊接用实心焊丝 JISZ3321-85 不锈钢焊接用药心焊丝 JISZ3323-83 碳钢用气保焊实心焊丝和药心焊丝 AWSA5、18-79 AWS A5、20-79 低合金钢用实心焊丝和焊棒 AWS A5、28-79 低合金钢用药心焊丝和焊棒 AWS A5、29-80 铬及铬镍耐蚀钢用实心焊丝和焊棒 AWS A5、9 铬及铬镍耐蚀钢用实药心焊丝和焊棒 AWS A5、22 镍及镍合金用焊丝和焊棒 AWS A5、14 钛及钛合金用焊丝和焊棒 AWS A5、116 铝及铝合金用焊丝和焊棒 AWS A5、10 铜及铜合金用焊丝和焊棒 AWS A5、7 碳钢及低合金高强钢用气电焊材料 AWS A5、26。
