电路分析基础 邱关源 第六章

第一章电路模型和电路定律，第二章电阻电路的等效变换，第三章电阻电路的一般分析，第四章电路定理。

这四章是电路理论的基础，全部都考，都要认真看，打好电路基础。

第一章1-2电流和电压的参考方向要注意哈，个人认为搞清楚方向是解电路最重要的一步了，老师出题，喜欢把教材上常规的一些方向标号给标反，这样子，很多式子就得自己重推，这也是考验你学习能力的方式，不是死学，比如变压器那章，方向如果标反，式子是怎样，需要自己推导一遍。

第二章都要认真看。

第三章3-1 电路的图。

图论是一门很重要的学科，电路的图要好好理解，因为写电路的矩阵方程是考试重点，也是送分题，而矩阵方程是以电路图论为基础的。

第四章4-7对偶原理。

自己看一下，懂得什么意思就行了。

其他小节都是重点，特别是特勒跟和互易。

这几年真题第一题都考这个知识点。

第五章含有运算放大器的电阻电路。

这个知识点是武大电路考试内容，一定要懂，虚短和虚断在题目中是怎么用的，多做几个这章的题就很清楚了。

5-2 比例电路的分析。

这一节真题其实不怎么常见，跟第三节应该是一个内容，还是好好看一下吧。

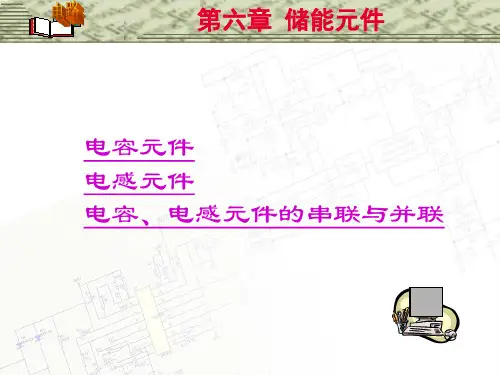

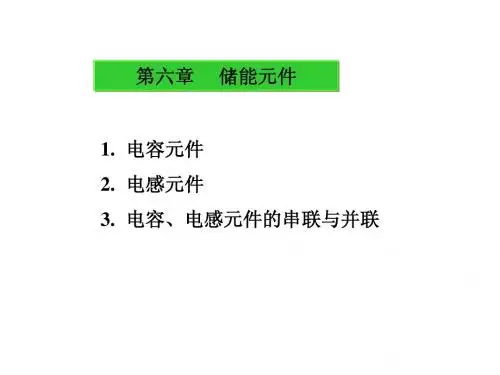

第六章储能元件。

亲，这是电路基础知识，老老实实认真看吧。

清楚C和L的能量计算哦。

第七章一阶电路和二阶电路的时域分析。

一阶电路的都是重点，二阶电路的时域分析，其实不怎么重要，建议前期看一下，从来没有出现过真性二阶电路让考生用时域法解的，当然不是不可以解，只是解微分方程有点坑爹，而且基本上大家都是要背下来那么多种情况的解。

所以，这章的课后习题中，二阶的题用时域解的就不用做了，一般后面考试都是用运算法解。

7-1 7-2 7-3 7-4 都是重点，每年都考。

好好看。

7-5,7-6，两节，看一下即可，其实也不难懂，只是很难记。

7-7，7-8很重要，主要就是涉及到阶跃和冲激两个函数的定义和应用，是重点。

7-9，卷积积分，这个方法很有用，也不难懂，不过我没看过也不会用也不会做，每次遇到题目都是死算，建议好好研究下卷积。

《电路分析》课程教学大纲课程类别：专业基础课适用专业：计算机应用技术适用层次：高起专适用教育形式：成人教育考核形式：考试所属学院：信息工程学院先修课程：高等数学、大学物理等一、课程简介《电路分析》是信息学科的一门重要的专业基础课，具有理论体系严密，逻辑性强，有广阔的工程应用背景等特点，学习电路理论对培养学生辩证思维能力，提高分析和解决问题的技能，达到深刻理解和掌握各专业知识的目的都具有非常重要的作用。

本课程的主要任务是研究电路的基本定理、基本定律、基本分析方法及应用，使学生掌能够在抽象思维能力，分析计算能力，总结归纳能力和实验研究能力诸方面得到提高，为后续课程打下牢固的电路分析的基础。

二、课程学习目标本课程主要目的是使学生通过对本课程的学习，理解电路分析的基本概念，掌握其分析方法、定理和定律并能灵活应用于电路分析中，使学生在分析问题和解决问题的能力上得到培养和提高，为培养厚基础、宽口径“复合型”高级工程技术人才打下基础。

三、与其他课程的关系先修课程有高等数学、大学物理等，这些课程对于电路分析中所涉及的知识有辅助的作用。

后续课程有模拟电子技术、数学电子技术、信号与系统、电力电子技术、高频电子线路、自动控制理论等，这些课程的学生将在本课程的基础上进行展开。

四、课程主要内容和基本要求本课程以电路基本概念和基本定律为基础，以研究对象可以划分为三大电路：直流电阻电路、一阶动态电路、正弦稳态电路：第一大电路：直流电阻电路在学习各电路元件和基尔霍夫定律的基础上，对直流电阻电路中的各种电路用不同的电路基本分析方法进行电路参数的确定，会运用叠加原理、戴维南定理及诺顿定理对电路参数进行简化计算和参数确定，理解这些方法在实际工程中运用。

第二大电路：一阶动态电路在学习电感和电容元件的基础上，对一阶动态电路的概念有清楚理解和认识。

会运用三要素法求解一阶电路中的电路参数，对各要素的求取方法的选择有深刻的认识。

第三大电路：正弦稳态电路在复习正弦量和复数知识的基础上，理解相量法的概念，通过对交流电路的学习，会应用相量法和相量法对交流电路的参数进行分析。

第6章 角度调制与解调电路调制信号38cos(2π10)V u t Ω=⨯，载波输出电压6o ()5cos(2π10)V u t t =⨯，3f 2π10rad/s V k =⨯，试求调频信号的调频指数f m 、最大频偏m f ∆和有效频谱带宽BW ，写出调频信号表示式[解] 3m 3m 2π108810Hz 2π2πf k U f Ω⨯⨯∆===⨯ 3m 33632π1088rad2π102(1)2(81)1018kHz ()5cos(2π108sin 2π10)(V)f f o k U m BW m F u t t t Ω⨯⨯===Ω⨯=+=+⨯==⨯+⨯调频信号72()3cos[2π105sin(2π10)]V o u t t t =⨯+⨯，3f 10πrad/s V k =，试：(1) 求该调频信号的最大相位偏移f m 、最大频偏m f ∆和有效频谱带宽BW ；(2) 写出调制信号和载波输出电压表示式。

[解] (1) 5f m =5100500Hz=2(+1)2(51)1001200Hzm f f m F BW m F ∆==⨯==+⨯=(2) 因为mf f k U m Ω=Ω，所以352π1001V π10f m fm U k ΩΩ⨯⨯===⨯，故27()cos 2π10(V)()3cos 2π10(V)O u t t u t t Ω=⨯=⨯载波信号m c ()cos()o u t U t ω=，调制信号()u t Ω为周期性方波，如图P6.3所示，试画出调频信号、瞬时角频率偏移()t ω∆和瞬时相位偏移()t ϕ∆的波形。

[解] FM ()u t 、()t ω∆和()t ϕ∆波形如图P6.3(s)所示。

调频信号的最大频偏为75 kHz ，当调制信号频率分别为100 Hz 和15 kHz 时，求调频信号的f m 和BW 。

[解] 当100Hz F =时，37510750100m f f m F ∆⨯===2(1)2(7501)100Hz 150kHz f BW m F =+=+⨯= 当15kHz F =时，33751051510m f f m F ∆⨯===⨯ 32(51)1510Hz 180kHz BW =+⨯⨯=调制信号3()6cos(4π10)V u t t Ω=⨯、载波输出电压8()2cos(2π10)V o u t t =⨯，p 2rad /V k =。

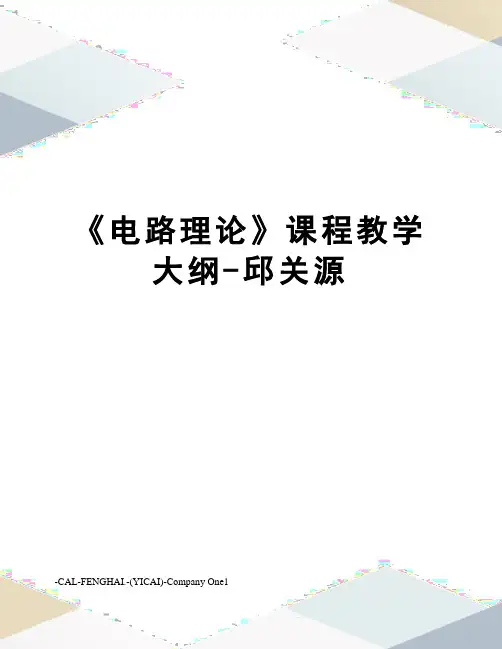

《电路理论》课程教学大纲-邱关源-CAL-FENGHAI.-(YICAI)-Company One1《电路理论》课程教学大纲2012.8一、课程的性质、目的与任务《电路理论》是自动控制类、电气电子类和计算机类等相关专业的必修课程。

本课程的主要任务是研究电路的基本定理、定律、基本分析方法及应用。

其目的是使学生通过对本课程的学习，理解电路的基本概念，掌握其分析方法、定理和定律并能灵活应用于电路分析中，使学生在分析问题和解决问题的能力上得到培养和提高，为后续课程的学习奠定坚实的理论基础。

二、课程的教学基本要求1、理解电路模型的概念，牢固掌握基尔霍夫定律和电阻、电容、电感、耦合电感、理想变压器、电压源、电流源、受控源等电路元件的伏安关系，充分理解两类约束是分析电路的基本依据。

充分理解各种电路元件的功率与能量关系。

3、掌握独立变量分析方法，能熟练运用网孔电流法和节点电压法来分析、计算线性电阻电路。

理解两个单口网络等效概念，能正确运用戴维南定理、诺顿定理来分析电路。

掌握含运算放大器电阻电路分析方法。

4、能熟练地分析、计算一阶动态电路的零输入响应，零状态响应以及全响应。

掌握二阶动态电路的计算、分析方法。

牢固掌握时间常数、固有频率的概念。

充分理解零状态和零输入响应的概念，理解暂态和稳态的概念、了解记忆、以及状态的概念。

5、充分理解相量法的原理及其使用条件。

能熟练地运用相量法计算、分析正弦稳态响应及用相量图求解正弦稳态电路。

掌握平均功率、无功功率、视在功率和功率因数的概念并能进行计算。

会分析对称三相电路。

6、理解电路的频率响应概念，深入理解谐振现象。

掌握非正弦周期电流电路的计算方法。

7、能熟练分析含有耦合电感和理想变压器的电路；掌握双口网络的基本分析方法和各种参数意义及相互转化方法。

三、课程内容及学时分配本课程讲授64学时，每章学时分配及习题供参考。

第一部分电阻电路分析第一章电路模型和电路定律 6 学时1、教学内容电路和电路模型；电流和电压的参考方向；电功率和能量；电路元件；电阻元件；受控电源；基尔霍夫定律。

5种基本的理想电路元件：电阻元件：表示消耗电能的元件。

电感元件：表示产生磁场，储存磁场能量的元件。

电容元件：表示产生电场，储存电场能量的元件。

电压源和电流源：表示将其他形式的能量转变成电能的元件。

规定正电荷的 运动方向为电流的实际方向对于复杂电路或电路中的电流随时间变化时，电流的实际方向往往很难事先判断。

任意假定一个正电荷运动的方向即为电流的参考方向。

u, i 取关联参考方向p=ui 表示元件吸收的功率p>0 吸收正功率 (实际吸收) u, i 取非关联参考方向p = ui 表示元件发出的功率p>0 发出正功率 (实际发出)电压源的功率电压、电流参考方向非关联电流（正电荷 ）由低电位向高电位移动，外力克服电场力作功，电源发出功率。

S 0 p u i =>发出功率，起电源作用基尔霍夫电流定律 (KCL)在集总参数电路中，任意时刻，对任意结点流出（或流入）该结点电流的代数和等于零。

基尔霍夫电压定律 (KVL)在集总参数电路中，任一时刻，沿任一回路，所有支路电压的代数和恒等于零。

等效电路：1.电阻串联iR i R R i R i R i R u n n k eq 11)(=++=++++=knk k n k R R R R R R >=++++=∑=11eq2.电阻并联i = i1+ i2+ …+ ik+ …+in=u/R1 +u/R2 + …+u/Rn =u(1/R1+1/R2+…+1/Rn)=uGeqk nR R R R R G R <+++==eq 21eq eq 1111即Y →△的变换条件为213133113232233212112R R R R R R R R R R R R R R R R R R ++=++=++=△→Y 的变换条件为312312233133123121223231231231121R R R R R R R R R R R R R R R R R R ++=++=++=1.理想电压源的串联和并联串联nS1S2Sn S 1k k u u u u u ==+++=∑并联2S 1S u u u ==2. 理想电流源的串联和并联 并联∑=+⋅⋅⋅++=kn i i i i i S S S21S串联2S 1S i i i ==实际电源的两种模型及其等效变换1. 实际电压源iR u u S S -=2. 实际电流源S S R ui i -=实际电压源、实际电流源两种模型可以进行等效变换，所谓的等效是指端口的电压、电流关系在转换过程中保持不变。

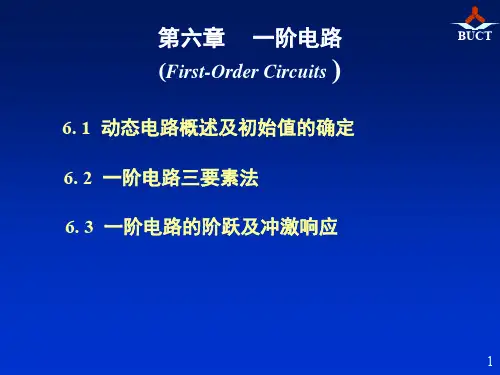

第六章 一阶电路第一节 动态电路的方程及其初始条件一、动态电路：含有动态元件电容和电感的电路。

1、特点：当动态电路状态发生改变时（换路），需要经历一个变化过程才能达到新的稳定状态，这个变化过程称为电路的过渡过程。

换路：由开关动作引起电路结构或参数的改变。

电容电路：CutS 闭合前，电路处于稳定状态，0C u=S 闭合后很长时间，电容充电完毕，电路达到新的稳定状态，C S u U = 电感电路：tLiS 闭合前，电路处于稳定状态，0L i =S 闭合后很长时间，电路达到新的稳定状态，SL U i R= 2、动态电路的方程CuLi一阶RC 电路（含有电阻和一个电容）一阶电路一阶RL 电路（含有电阻和一个电感） c S Ri u U += c du i Cdt = L L S Ri u U += L L diu L dt= c c S du RCu U dt +=—一阶线性微分方程 L L S diRi L U dt+=二、电路的初始条件及换路定则1、电路的初始条件（初始值）：变量（电压或电流）及其(1)n -阶导数在0t +=时的值。

0t -=换路前一瞬间 认为换路在 t =0时刻进行0t +=换路后一瞬间(0)f +)-2、换路定则当电容电流和电感电压为有限值时，则有：（1）(0)(0)C C u u +-=，(0)(0)C C q q +-=；换路前后瞬间电容电压（电荷）保持不变。

（2）(0)(0)L L i i +-=，(0)(0)L L +-ψ=ψ；换路前后瞬间电感电流（磁链）保持不变。

证明：0001111()()d ()d ()d (0)()d t t t C C u t i i i u i C C C C ξξξξξξξξ-----∞-∞==+=+⎰⎰⎰⎰0t +=时刻 001(0)(0)()d C C u u i C ξξ+-+-=+⎰(0)(0)C C u u +-=得证0001111()()d ()d ())d (0)()t t t L L i t u u u i u d L L L L ξξξξξξξξ-----∞-∞==+=+⎰⎰⎰⎰0t +=时刻 001(0)(0)()L L i i u d L ξξ+-+-=+⎰(0)(0)L L i i +-=得证三、初始值的确定（求(0)f +）求初始值的步骤:1由换路前电路求(0)C u -和(0)L i -（换路前电路一般为稳定状态，则C 为开路，L 为短路）； 2由换路定则得(0)C u + 和(0)L i +。
