电路基础原理电路分析的基本步骤电路分析是电子工程中必不可少的一环，它用来研究电路中电流和电压的关系。
在进行电路分析之前，我们需明确电路分析的基本步骤，以确保分析的准确性和可靠性。
步骤一：确定电路拓扑结构在进行电路分析之前，我们需要明确电路的拓扑结构，即电路中各个元件之间的连接方式及其节点之间的连线。
这一步骤可以通过绘制电路图来实现，电路图能够直观地展示电路中各个元件的连接关系，有助于我们更好地理解电路的拓扑结构。
步骤二：应用基本电路定律在电路分析中，基本电路定律是我们分析电路的基石。
基本电路定律包括欧姆定律、基尔霍夫定律和基尔霍夫电流定律。
欧姆定律规定了电流、电压和电阻之间的关系，基尔霍夫定律则用来描述电流和电压在电路中的分布情况。
这些定律能够帮助我们计算电路中各个节点的电流和电压值，从而进一步分析电路的工作状态。
步骤三：选择合适的分析方法在电路分析中，我们可以应用不同的分析方法，如节点分析法、支路分析法和简化法等。
节点分析法基于基尔霍夫电流定律，通过列写节点电流方程并解方程来确定电路中各个节点的电压。
支路分析法则基于基尔霍夫定律，通过列写支路电流方程并解方程来确定电路中各个支路的电流。
简化法包括串并联电路简化法和星角变换法等，它们能够将复杂的电路转化为简单的等效电路，从而简化电路分析的过程。
步骤四：应用电路定理除了基本电路定律，我们还可以应用一些电路定理来分析电路。
常用的电路定理包括戴维南定理、超级节点和超级支路定理、母线法等。
这些定理能够帮助我们简化电路分析的过程，提高分析的效率。
步骤五：验证分析结果在完成电路分析之后，我们需要对分析结果进行验证。
这可以通过使用模拟电路软件进行电路仿真实验来实现。
通过与仿真实验结果进行对比，我们可以验证分析结果的准确性和可靠性。
如果分析结果与仿真实验结果一致，那么我们可以确定我们的电路分析是正确的。
电路分析是电子工程领域中非常重要的一项技能。
它能够帮助我们了解电路中电流和电压的分布情况，进而优化电路设计和解决电路故障。
电路基本理论及分析方法电路基本理论及分析方法是电子工程领域中的重要基础知识，它涉及到电路的组成、特性以及分析方法。
本文将简要介绍电路基本理论和几种常用的分析方法。
一、电路基本理论1. 电路的概念和组成电路是指由电源、导线、电阻、电容、电感等元件组成的路径，用于传导电流和电能的系统。
电源提供电流，导线将电流传输，而元件则用于调整电流和电压。
2. 电流、电压和电阻电流是指电荷在单位时间内通过导体的数量，单位为安培（A）。
电压是指单位电荷所具有的能量，单位为伏特（V）。
电阻是指电流流过导体时所遇到的阻碍，单位为欧姆（Ω）。
3. 欧姆定律和功率定律欧姆定律描述了电路中电流、电压和电阻之间的关系，即电流等于电压除以电阻。
功率定律则描述了功率与电流和电压之间的关系，功率等于电流乘以电压。
二、电路分析方法1. KVL和KCL分析法KVL（Kirchhoff's Voltage Law）和KCL（Kirchhoff's Current Law）是电路分析中常用的方法。
KVL基于能量守恒原理，要求环路中各电压降之和等于零；而KCL基于电荷守恒原理，要求节点中进出电流之和等于零。
2. 等效电路分析法等效电路分析法将复杂的电路简化为等效电路，简化后的电路可以更方便地进行分析。
常用的等效电路有电阻、电压源和电流源等。
3. 超节点和超网分析法超节点和超网分析法是对复杂电路的有效分析手段。
通过将电路中的节点或支路集合成一个整体，可以简化分析过程，提高效率。
4. 直流偏置分析法在直流分析中，直流偏置分析法常用于分析具有直流偏置的放大电路。
该方法将交流信号和直流偏置信号分开处理，通过简化电路，分析其静态和动态特性。
5. 交流等效分析法交流等效分析法将交流电路中各元件以其交流等效模型代替，通过对等效模型的分析，可以更方便地研究电路的频率响应特性和稳定性。
三、总结电路基本理论及分析方法是电子工程师必须掌握的基础知识。

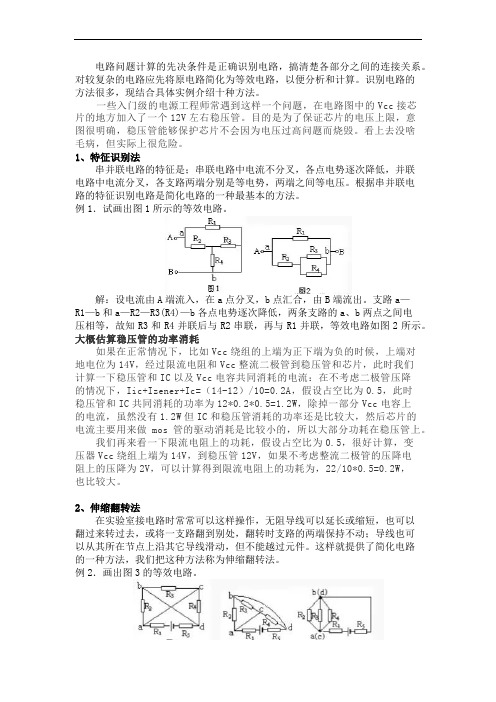

电路问题计算的先决条件是正确识别电路，搞清楚各部分之间的连接关系。
对较复杂的电路应先将原电路简化为等效电路，以便分析和计算。
识别电路的方法很多，现结合具体实例介绍十种方法。
一些入门级的电源工程师常遇到这样一个问题，在电路图中的Vcc接芯片的地方加入了一个12V左右稳压管。
目的是为了保证芯片的电压上限，意图很明确，稳压管能够保护芯片不会因为电压过高问题而烧毁。
看上去没啥毛病，但实际上很危险。
1、特征识别法串并联电路的特征是；串联电路中电流不分叉，各点电势逐次降低，并联电路中电流分叉，各支路两端分别是等电势，两端之间等电压。
根据串并联电路的特征识别电路是简化电路的一种最基本的方法。
例1．试画出图1所示的等效电路。
解：设电流由A端流入，在a点分叉，b点汇合，由B端流出。
支路a—R1—b和a—R2—R3(R4)—b各点电势逐次降低，两条支路的a、b两点之间电压相等，故知R3和R4并联后与R2串联，再与R1并联，等效电路如图2所示。
大概估算稳压管的功率消耗如果在正常情况下，比如Vcc绕组的上端为正下端为负的时候，上端对地电位为14V，经过限流电阻和Vcc整流二极管到稳压管和芯片，此时我们计算一下稳压管和IC以及Vcc电容共同消耗的电流：在不考虑二极管压降的情况下，Iic+Izener+Ic=（14-12）/10=0.2A，假设占空比为0.5，此时稳压管和IC共同消耗的功率为12*0.2*0.5=1.2W，除掉一部分Vcc电容上的电流，虽然没有1.2W但IC和稳压管消耗的功率还是比较大，然后芯片的电流主要用来做mos管的驱动消耗是比较小的，所以大部分功耗在稳压管上。
我们再来看一下限流电阻上的功耗，假设占空比为0.5，很好计算，变压器Vcc绕组上端为14V，到稳压管12V，如果不考虑整流二极管的压降电阻上的压降为2V，可以计算得到限流电阻上的功耗为，22/10*0.5=0.2W，也比较大。
2、伸缩翻转法在实验室接电路时常常可以这样操作，无阻导线可以延长或缩短，也可以翻过来转过去，或将一支路翻到别处，翻转时支路的两端保持不动；导线也可以从其所在节点上沿其它导线滑动，但不能越过元件。
十种复杂电路分析方法 Jenny was compiled in January 2021电路问题计算的先决条件是正确识别电路，搞清楚各部分之间的连接关系。
对较复杂的电路应先将原电路简化为等效电路，以便分析和计算。
识别电路的方法很多，现结合具体实一、特征识别法串并联电路的特征是；串联电路中电流不分叉，各点电势逐次降低，并联电路中电流分叉，各支路两端分别是等电势，两端之间等电压。
根据串并联电路的特征识别电路是简化电路的一种最基本的方法。
例1．试画出图1所示的等效电路。
解：设电流由A端流入，在a点分叉，b点汇合，由B端流出。
支路a—R1—b和a—R2—R3(R4)—b各点电势逐次降低，两条支路的a、b两点之间电压相等，故知R3和R4并联后与R2串联，再与R1并联，等效电路如图2所示。
二、伸缩翻转法在实验室接电路时常常可以这样操作，无阻导线可以延长或缩短，也可以翻过来转过去，或将一支路翻到别处，翻转时支路的两端保持不动；导线也可以从其所在节点上沿其它导线滑动，但不能越过元件。
这样就提供了简化电路的一种方法，我们把这种方法称为伸缩翻转法。
例2．画出图3的等效电路。
解：先将连接a、c节点的导线缩短，并把连接b、d节点的导线伸长翻转到R3—C—R4支路外边去，如图4。
再把连接a、C节点的导线缩成一点，把连接b、d节点的导线也缩成一点，并把R5连到节点d的导线伸长线上(图5)。
由此可看出R2、R3与R4并联，再与R1和R5串联，接到电源上。
三、电流走向法电流是分析电路的核心。
从电源正极出发(无源电路可假设电流由一端流入另一端流出)顺着电流的走向，经各电阻绕外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地分别流过的电阻均为并联。
例3．试画出图6所示的等效电路。
解：电流从电源正极流出过A点分为三路(AB导线可缩为一点)，经外电路巡行一周，由D 点流入电源负极。
第一路经R1直达D点，第二路经R2到达C点，第三路经R3也到达C 点，显然R2和R3接联在AC两点之间为并联。
电路等效：如果电路N1和电路N2具有完全相同的端口伏安关系，则称N1和N2互为等效电路。
（一）支路电流法：以支路电流为未知量，列出独立的KCL，KVL方程组，解方程以求得各支路的电流，再根据支路特性求得所需要的电压，功率等，这种分析电路的方法称作支路电流法。
解题一般步骤：1.在电路图上标出设定的各支路电流及其参考方向；2.对（n-1)个独立节点，根据KCL列出KCL方程；3.对（b-n+1)个独立回路（一般选网孔），根据KVL列出KVL方程；4.联立列出的KCL和KVL方程，求解出支路电流；（二）网孔电流法：以网孔电流为未知量，根据KVL列出网孔电压方程（∑U=0),再根据已求得的网孔电流与支路电流的关系求解支路电流。
这种分析电路的方法称为网孔电流法。
解题一般步骤：1.首先在电路图中，标出网孔电流及其参考方向。
通常设网孔电流的方向均为顺时针（或逆时针），使网孔方程中互电阻均取“—”号，便于记忆；2.观察电路，直接列出网孔方程；3.求解网孔方程，得到各网孔电流；4.根据支路电流与网孔电流的关系，可求得各支路电流。
支路电流与网孔电流方向相同的取正，方向相反取负；5.由支路的伏安特性，可计算出各支路上的电压；(三）节点电压法：以节点电压为未知量，将各支路电流用节点电压表示，列出（n-1)个KCL 方程，求出各节点电压，进而求得各支路电压，电流和功率，这种分析电路的方法称作节点电压法。
解题一般步骤：1.指定连通电路中任一节点为参考节点，用接地符号表示。
标出各节点电压，其参考方向总是独立节点为“+”，参考节点为“—”；2.标出n个节点，用观察法列出（n-1)个节点方程；3.求解节点方程，得到各节点电压；4.选定支路电流和支路电压的参考方向，计算各支路电流和支路电压；（四）回路分析法：以回路电流为未知量，根据KVL列出独立的回路电压方程，然后联立求得回路电流，进而求出各支路电流，电压和功率，这种分析电路的方法称作回路分析法。
了解电路的分析方法有几种
电路的分析方法主要有以下几种：
1. 等效电路分析法：将复杂的电路简化为等效电路进行分析。
常见的方法有等效电路的串、并联、星、三角转换，以及戴维南定理、叠加原理等。
2. 特征方程法：通过求解电路的特征方程，得到系统的频率响应和稳定性信息，用于分析电路的动态特性。
3. 网络定理法：包括基尔霍夫定律、戴维南和肖特定理、超定方程组法等，通过建立电路的节点或回路方程，求解未知电流和电压。
4. 拉普拉斯变换法：将时域中的微分或积分方程转换为复频域中的代数方程，利用代数方法求解电路中的电流和电压。
5. 瞬态响应分析法：分析电路在初始时刻和临近时刻的瞬态响应，包括过渡过程和保持过程的分析方法。
6. 直流分析法：分析直流电路中的电流和电压分布，包括欧姆定律、电压分压定律、电流分流定律等。
7. 交流分析法：分析交流电路中的电流和电压分布，包括复数表示法、阻抗、
导纳和功率分析等。
以上是常见的电路分析方法，根据电路的性质和问题的要求选择相应的方法进行分析。
10种复杂电路的分析方法1.基本电路分析法：基本电路分析法是最常见和最简单的分析电路方法之一、它通过应用欧姆定律、基尔霍夫定律和电流分流法等基本电路定理，对电路进行分析和计算。
2.等效电路分析法：等效电路分析法通过将复杂的电路简化为等效电路，以便更好地理解和分析。
这种方法通常包括电位器等效电路和戴维南定理等。
3.直流戴维南定理：直流戴维南定理是分析含直流电源的复杂电路的一种有效方法。
它通过将电源和负载电阻分别简化为等效电路，从而降低了分析电路的复杂度。
4.交流戴维南定理：交流戴维南定理是分析含交流电源的复杂电路的一种方法。
它类似于直流戴维南定理，但还包括复数和矢量运算等。
5.电压和电流分布法：该方法通过分析电路中的电压和电流分布来推导电路的整体性能。
它依赖于电路中的节点和网孔等概念，通常用于分析高频电路和复杂电路。
6.参数扫描法：参数扫描法是一种通过调节电路中的一些参数并分析其影响来理解和优化电路的方法。
它通常用于分析射频电路和混频器等。
7.稳态响应分析法：稳态响应分析法用于分析电路的稳态行为，即电路在稳定工作条件下的性能。
它通常涉及使用复数技术、矩阵分析和频域分析等方法。
8.传递函数法：传递函数法是分析电路的频率响应的一种方法。
它通过将输入输出关系表示为传递函数的形式，以便分析和设计滤波器、放大器和控制系统等。
9.相位平面分析法：相位平面分析法用于分析电路的相位响应特性。
它通过绘制相位频率响应曲线和利用极点和零点等概念来分析电路。
10.二端口网络分析法：二端口网络是指具有两个输入端口和两个输出端口的网络。
该方法通过线性系统理论和矩阵方法来分析和设计二端口网络。
