电路的一般分析方法

电子电路中的电路分析方法有哪些电路分析是电子电路中非常重要的一项技术，可以帮助工程师们理解电路的工作原理并解决电路中的问题。

本文将介绍一些常用的电路分析方法。

1. 网络定理网络定理是分析电子电路中的电压和电流分布的一种方法。

其中，基尔霍夫定律是最常用的网络定理之一。

它分为基尔霍夫电压定律（KVL）和基尔霍夫电流定律（KCL）。

KVL指出在闭合回路中电压的代数和为零，而KCL则表明在电路中的节点处电流的代数和为零。

通过使用这两个定律，工程师们可以建立方程组，进而求解电路中的未知电压和电流。

2. 等效电路模型等效电路模型是将复杂的电路简化为较为简单的等效电路，以便更好地进行分析。

最常用的等效电路模型包括电阻、电容和电感等元件。

通过将电路中的各个元件替换为其相应的等效电路模型，可以简化电路结构，并且能够更容易地进行分析和计算。

3. 超节点分析当电路中存在多个节点之间相同电压的情况时，可以使用超节点分析法。

超节点分析法将这些节点看作一个整体，从而简化分析过程。

通过识别并将这些节点连接起来，可以构建超节点方程，可以更简单地计算电路中的电压和电流。

4. 瞬态响应分析瞬态响应分析用于分析电路的初始和瞬时响应。

当电路中存在电源切换、电路开关或其他突变的情况时，瞬态响应分析可以帮助工程师们了解电路在这些变化下的响应情况。

通过对电路进行微分方程建模，可以求解电路中元件的电压和电流随时间的变化规律。

5. 频率响应分析频率响应分析主要用于分析电路对输入信号的频率变化的响应情况。

通过对电路进行频域分析，可以得到电路的频率响应曲线，从而了解电路对不同频率信号的传输、滤波和放大能力。

常用的频率响应分析方法包括幅频响应和相频响应。

6. 交流分析法交流分析法适用于分析交流电路，特别是在稳态条件下工作的交流电路。

通过将交流信号看作复数形式，并使用复数分析方法，可以更方便地求解交流电路中的电压、电流和功率等参数。

综上所述，电子电路中的电路分析方法有网络定理、等效电路模型、超节点分析、瞬态响应分析、频率响应分析和交流分析法等。

电路分析的基本方法电路分析是电子工程中非常重要的一环，用于分析和计算电路中的电流、电压、功率等参数。

电路分析的基本方法包括基尔霍夫定律、节点电压法、目标驱动法、网孔电流法等。

基尔霍夫定律是电路分析中最基本的定律，分为两个定律：基尔霍夫第一定律和基尔霍夫第二定律。

基尔霍夫第一定律，也称作电流定律，规定了电路中所有节点进出电流的代数和为零。

它基于电流守恒定律，即节点的电流进出量相等。

基尔霍夫第二定律，也称作电压定律，规定了电路中所有环路上电压代数和为零。

它基于能量守恒定律，即环路上电压总和为零。

通过应用基尔霍夫定律，可以简化电路分析的过程，并得到电路中各节点和电路元件之间的电流和电压关系。

节点电压法是电路分析中另一种常用的方法，通过选取一个参考节点，计算其他节点相对于参考节点的电压值来分析电路。

这种方法适用于复杂电路，可以减少计算的步骤和复杂性。

目标驱动法是一种比较直观的电路分析方法，也称为端口法。

它适用于分析面向特定目标的电路，例如分析电路中的输出电流或电压。

通过选取一个目标作为驱动力，计算其他电路节点的电流和电压，从而实现对目标的分析。

网孔电流法是一种应用于网孔电流分析的方法，适用于有多个独立电压源的电路。

它通过选定一组网孔电流为未知数，并应用基尔霍夫定律，解方程组得到电路中各节点电流的值。

在电路分析过程中，还经常使用欧姆定律、功率公式、特性方程等。

欧姆定律描述了电压、电流和电阻之间的关系，是基础电路方程。

功率公式则描述了电路中的功率计算关系，可以用于计算电路中的功率损耗和供给功率。

特性方程是电容、电感等元件的电压和电流关系方程，用于分析电路的时间响应。

在实际电路的分析中，常常利用计算机辅助工程软件来进行电路仿真和分析。

这些软件基于电路分析原理和模型，可以帮助工程师快速、准确地进行电路设计和分析。

总之，电路分析的基本方法包括基尔霍夫定律、节点电压法、目标驱动法、网孔电流法等，通过应用这些方法，可以得到电路中各节点和电路元件之间的电流和电压关系，帮助工程师进行电路设计和分析。

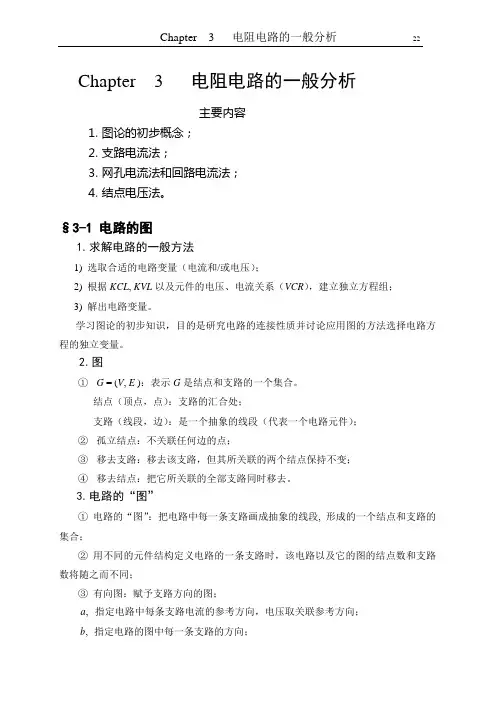

第三章电路的一般分析法前面讲的等效变换法可用来：分析简单电路使复杂电路的局部得到简化而对于复杂电路的一般分析，就要采用“系统化”的普遍方法：系统化──便于编制程序普遍性──适用于任何线性电路总的思路(步骤)1) 选择一组完备的独立变量，可选的电路变量有电流、电压；独立性──各变量不能相互表示完备性──其它电压、电流可由它们表示2) 由KVL、KCL及元件的VAR建立方程；3) 求解方程得到这些独立变量，进而解出其它待求量。

电路的一般分析法主要有：支路法(支路电流法)：以支路的电流为变量，列写方程回路法(网孔法)：以网孔电流为变量结点法：以结点电压为变量§3－1 支路电流法以图示电路为例来说明支路法的应用。

图中：支路数b=3，结点数n=2，回路数l=3，网孔数m=2。

原则：以支路的电流为变量，列写方程，求解电路参数。

支路电流法的步骤：1) 在图中标出支路电流的参考方向2) 列出(n－1)个独立结点的KCL方程，这里即I I I--+=0(1)1233) 列出m＝b－n＋1个独立回路的KVL方程(每选一回路，均有新支路，通常可选网孔)这里即： ⎩⎨⎧=+-=-(3) (2)23322212211s s s U I R I R U U I R I R4) 联立求解这b 个方程，得出支路电流，进而由支路VAR 求出各元件电压降、功率等变量。

例：上图中， ΩΩ=Ω===24 6.0 1 117 130321s21＝，，，，R R R V U V U s 求：吸吸，，，2121U s U s P P I I 。

解：--+=-=-+=⎧⎨⎪⎩⎪I I I I I I I 12312230061301170624117..I AI A I A 1231055==-=⎧⎨⎪⎩⎪ P us 1吸W I U s 130011-=-=P u s 2吸W I U s 58522=-= ※ 电路中存在电流源，如下图。

电路分析的基本方法
电路分析的基本方法包括：
1. 应用基本电路定律：欧姆定律、基尔霍夫定律和电路的母线分析法等，根据电流和电压的关系进行分析。

2. 运用电阻和电流方向的简单组合，构建基本电路模型。

3. 使用戴维南定理或神经网络法等方法将被测电路转化为等效电路进行分析，求解电阻、电容和电感等元件参数。

4. 使用理想电源模型进行分析，将实际电源转化为理想电源，简化计算过程。

5. 应用频率响应和相位特性等知识，分析交流电路中的幅频响应、相频特性和频率响应等。

6. 利用网络定理，例如戴维南-楚门定理、斯纳-电流引理等，简化或求解复杂电路。

7. 使用变换电路分析法，例如拉普拉斯变换和傅里叶变换等，将时域下的电路转化为频域，进行分析。

8. 使用电路模拟软件进行电路分析和仿真，方便快捷地求解电路中的各个参数。

9. 运用对称性、等效电路及简化网络等方法，在保持电路特性的前提下简化电路。

10. 运用超节点、超网和网络分割法等方法，简化复杂电路，使电路分析更加容易和高效。

了解电路的分析方法有几种
电路的分析方法主要有以下几种：
1. 等效电路分析法：将复杂的电路简化为等效电路进行分析。

常见的方法有等效电路的串、并联、星、三角转换，以及戴维南定理、叠加原理等。

2. 特征方程法：通过求解电路的特征方程，得到系统的频率响应和稳定性信息，用于分析电路的动态特性。

3. 网络定理法：包括基尔霍夫定律、戴维南和肖特定理、超定方程组法等，通过建立电路的节点或回路方程，求解未知电流和电压。

4. 拉普拉斯变换法：将时域中的微分或积分方程转换为复频域中的代数方程，利用代数方法求解电路中的电流和电压。

5. 瞬态响应分析法：分析电路在初始时刻和临近时刻的瞬态响应，包括过渡过程和保持过程的分析方法。

6. 直流分析法：分析直流电路中的电流和电压分布，包括欧姆定律、电压分压定律、电流分流定律等。

7. 交流分析法：分析交流电路中的电流和电压分布，包括复数表示法、阻抗、
导纳和功率分析等。

以上是常见的电路分析方法，根据电路的性质和问题的要求选择相应的方法进行分析。

1.1电路分析的一般方法1.1.1支路电流分析法1)适用范围对任何线性电路都适用。

2)支路电流分析法的详细解题步骤①设定各支路电流的参考方向和网孔（回路的）绕行方向。

②当电路中有n个节点时，泽列出（n-1）个节点的kcl电流方程。

③当电路中有m个网孔时，则列出m个网孔的kvl电压方程。

④联立求解方程组，得出各支路电流1.1.2 节点电压分析法1)适用范围节点少的电路。

2)节点电流法的详细解题步骤①设定各支路电流的参考方向②选取某一节点为参考节点（点位为零）③当电路中有n个节点时，则列出（n-1）个节点的节点电压方程④解出方程3)补充概念和方程①自电导：流入节点的所有支路的电导和（恒为正）。

②互电导：本节电与其他节点相连支路上的电导（恒为负）。

③节点电压方程：自电导x节点电压-所有支路上的（互电导x相连节点电压）=流入（正）或流出（负）所有电流源之和1.1.3网孔电流分析1)适用范围仅适用于平面电路。

2)网孔电流分析法的详细解题步骤①将所有网孔设置相同参考方向（顺时针或逆时针，这样可以使互电阻全部为负）。

②将每一个网孔设置一个未知电流I 。

③列出m个网孔电流方程（默认参考方向一致，互电阻全部为负数）。

④解出方程3)补充概念和方程①自电阻：网孔上的所有电阻之和（恒为正）。

②互电阻：俩个相邻网孔公共支路中所有电阻之和（网孔与相邻网孔方向参考方向一致为负，参考方向不一致则为负）③网孔电流方程：自电阻x网孔电流-相邻网孔上的（互电阻x相邻网孔电流）=所有电压升之和（电压升为正，电压降为负）1.1.4回路电流分析1)适用范围比较节点和回路的多少，回路少时用回路电流法，节点少时用节点电压法。

与网孔电流法比较能够适用更复杂的电路当中。

2)回路电流分析法的详细解题步骤与网孔电流法基本一致（网孔分析法是回路电流的特殊情况）3)补充概念①支路：电路中的每一个分支②回路：电路中的闭合路径③网孔：内部不含有任何支路的回路，即“空心”回路。

电路分析中的基本技巧和方法在电路分析过程中，掌握一些基本的技巧和方法可以帮助我们更加准确地理解和解决问题。

本文将介绍几个常用的电路分析技巧和方法。

一、基本电路元件和符号在进行电路分析之前，首先需要熟悉基本电路元件和符号的表示方法。

例如，电阻使用字母"R"表示，电感使用"L"表示，电容使用"C"表示，电源使用"V"表示等。

了解这些基本元件和符号有助于我们理解电路图并准确地进行分析。

二、欧姆定律和基尔霍夫定律欧姆定律和基尔霍夫定律是电路分析过程中最基本的定律。

欧姆定律指出，在一个电阻上的电压与通过该电阻的电流成正比，可以用公式V=IR表示。

基尔霍夫定律包括节点电流定律和回路电压定律。

节点电流定律指出，在一个节点上进入的电流等于离开该节点的电流之和；回路电压定律指出，沿着闭合回路的电压之和等于零。

三、串联和并联电路在电路分析中，经常遇到串联和并联电路。

串联电路是指电路中的元件依次连接在一起，电流通过各个元件的大小相等；并联电路是指电路中的元件平行连接，电压在各个元件上相等。

对于串联电路，我们可以将电路简化为一个等效电阻，简化后的电阻等于各个串联电阻的和；对于并联电路，我们可以将电路简化为一个等效电阻，简化后的电阻等于各个并联电阻的倒数之和。

四、戴维南定理和诺顿定理戴维南定理和诺顿定理是在电路分析中经常使用的转换原理。

戴维南定理指出，任意一个线性电路都可以用一个电压源和串联电阻的等效电路代替；诺顿定理指出，任意一个线性电路都可以用一个电流源和并联电阻的等效电路代替。

通过使用戴维南定理和诺顿定理，我们可以简化复杂的电路，并且进行更加方便的分析。

五、电压和电流分压在电路分析中，我们经常需要计算电压和电流的分压情况。

对于串联电路，根据欧姆定律，我们可以根据电阻的比例关系计算电压的分压；对于并联电路，根据欧姆定律和基尔霍夫定律，我们可以根据电阻的比例关系计算电流的分压。

常见的电路分析讲解电路中常用电路分析方法主要有支路电流法、回路电流法、节点电压法、电源等效变换法、叠加定理、戴维南定理和诺顿定理等，每种电路分析方法的原理及其适用范围是不同的，本文主要对几种常用电路分析方法的原理、解题步骤和适用范围进行总结与分析。

一支路电流法1、什么是支路电流法以支路电流为未知量、应用基尔霍夫定律（KCL、KVL）列方程组进行求解。

2、支路电流法的解题步骤（1）确定电路中支路、节点、网孔的数目。

其中，支路个数用b表示、节点个数用n表示、网孔个数用m表示；（2）在图中标出各支路电流的参考方向，对选定的回路标出回路循行方向；（3）应用KCL对结点列出(n－1)个独立的节点电流方程；（4）应用KVL对回路列出b－(n－1)个独立的回路电压方程（通常可取网孔列出）；（5）联立求解b个方程，求出各支路电流。

3、支路电流法的适用范围如果用手工进行计算时，一般适用于支路个数不大于3的情况下，用手工计算方程组比较方便，如果支路个数大于3的情况下用手工计算就比较麻烦了。

支路个数较多的情况下可以用矩阵结合matlab进行计算。

二节点电压法采用回路电流法。

对于b个支路，n个节点的电路，只需列出[b-(n-1)]个方程，即网孔m个数方程，就可以解出各个支路电流，比支路电流法要方便的多。

但是有时存在这样的电路，即支路较多而节点较少的电路。

如下图电路中，有5条支路，2个节点，若用回路电流法求解，也需列出4个独立方程式，如果采用节点电压法则更加方便求解。

1、什么是节点电压法以基尔霍夫电流定律为基础，先求出各节点与参考点之间的电压，然后运用欧姆定律求出各支路电流的方法。

2、节点电压法计算步骤本文主要讨论两节点电路，节点电压法计算步骤如下。

（1）选定电路中一个节点为参考节点用接地符号表示，另一个节点的节点电位作为电路变量。

（2）列写关于节点电位的节点电压方程，如下式所示。

式中，分子表示电源的电流的代数和，电源电流有两部分构成，一部分是电压源的输出的电流等于电压源的数值除以其串联的电阻；另一部分电流源输出的电流。
