SVPWM的原理讲解SVPWM(Space Vector Pulse Width Modulation)是一种基于空间矢量的脉宽调制技术,用于控制交流电机的三相逆变器。
它在电机控制中广泛应用,具有高效、低失真和高精度的优点。
本文将从原理、工作原理和优点三个方面对SVPWM进行详细介绍。
一、原理SVPWM的基本原理是将三相电压分解为alpha轴和beta轴的两个独立分量,然后根据alpha和beta的大小和相位差计算得到一个空间矢量,最后根据空间矢量的方向和大小来确定控制电压波形。
通过合理的调节控制电压的大小和频率,可以实现对电机的精确控制。
二、工作原理1. 坐标变换:将三相电压转换为alpha轴和beta轴的分量,通过如下公式计算得到alpha和beta:alpha = 2/3*Va - 1/3*Vb - 1/3*Vcbeta = sqrt(3)/3*Vb - sqrt(3)/3*Vc2. 空间矢量计算:根据alpha和beta的大小和相位差计算得到空间矢量。
空间矢量的方向和大小决定了逆变器输出电压的形状和频率。
3.脉宽调制:根据空间矢量的方向和大小来确定脉冲的宽度和频率。
通常,采用时间比较器和斜坡发生器来实现脉冲宽度调制,使得逆变器输出的脉冲宽度能够跟随空间矢量的变化。
4.逆变器控制:将调制好的脉宽信号通过逆变器输出到交流电机。
逆变器通过控制脉冲宽度和频率来改变输出电压的形状和频率,从而实现对电机的精确控制。
三、优点1.高效:SVPWM技术能够将三相电压转换为整数变化的脉宽信号,减少了功率器件的开关次数,提高了逆变器的转换效率。
2.低失真:SVPWM技术能够通过精确控制脉冲宽度和频率来改变输出电压的形状和频率,减小了电机输出的谐波失真,提高了电机的运行效果和负载能力。
3.高精度:SVPWM技术能够实现对电机的精确控制,通过调整输出电压的波形和频率,可以实现电机的恒转矩和恒转速控制,提高了电机的控制精度和稳定性。

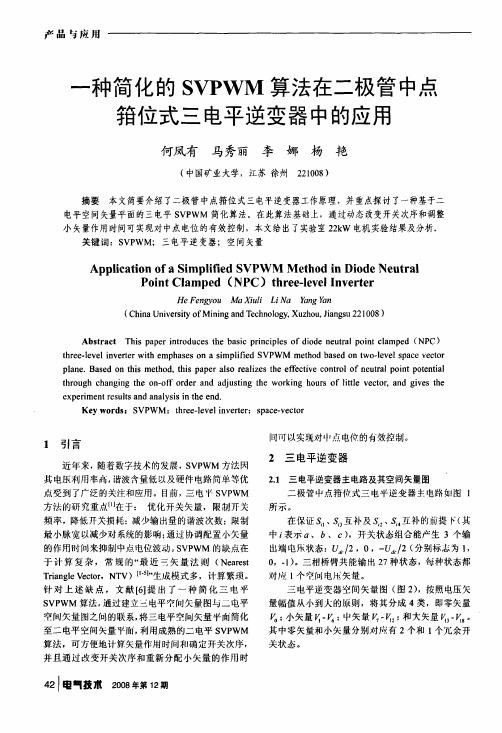

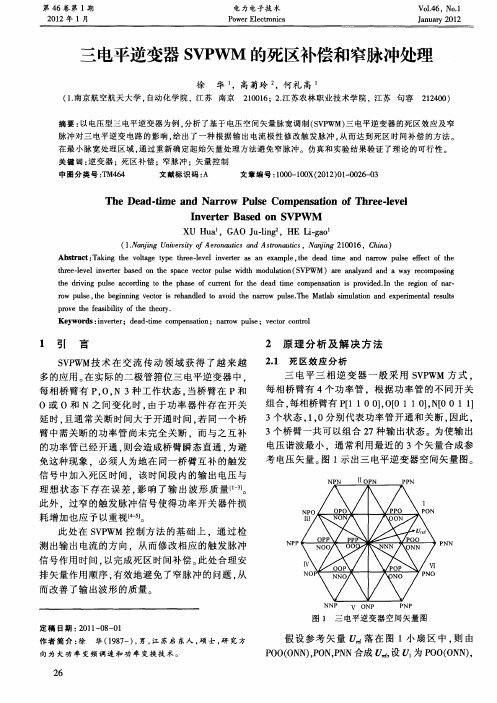

产品与应用一种简化的SV PW M算法在二极箝位式三电平逆变器中的应何凤有马秀丽李娜杨艳(中国矿业大学,江苏徐州221008)管中点用摘要本文简要介绍了二极管中点箝位式三电平逆变器工作原理,并重点探讨了一种基于二电平空间矢量平面的三电平SV PW M简化算法。
在此算法基础上,通过动态改变开关次序和调整小矢量作用时间可实现对中点电位的有效控制,本文给出了实验室22kW电机实验结果及分析。
关键词:SV PW M;三电平逆变器;空间矢量A ppl i ca t i on of a Si m pl i f i e dSV PW M M et hod i n D i ode N eut r alP oi nt C l am ped(N PC)t hr e e—l e ve l I nver t e rH e F e ngyou M a X i ul i L i N a Y ang Y an(C hi na U ni ve r si t y of M i ni ng and T echnol ogy,X uzhou,J i angs u221008)A bs t r act Th i s paper i nt r oduces t he bas i c pri nc i pl es of di o de neut r al poi nt cl am ped(N PC) t hree l ev el i nver t e r w i t h em pha se s o n a s i m pl i f i ed S V P W M m e t hod bas ed on t w o—l e ve l s pace vec t o r pl ane.B as ed on t h i s m et h od,t h i s paper al s o r eal i zes t he ef fe ct i ve c ont r ol of ne ut ra l poi nt pot e nt i a l t hr ough chang i ng t he on—of f or d er and adj ust i ng t he w or ki ng hou r s of l it t le vec t or,a nd gi ves t he exper i m ent r e sul t s and a na l ys i s i n t he end.K eyw or ds:SV PW M:t hr e e—l e ve l i nvert er:s pace—vect orl引言近年来,随着数字技术的发展,SV PW M方法冈其电压利用率高,谐波含量低以及硬件电路简单等优点受到了广泛的关注和应用。
三电平逆变器简化SVPWM策略及其误差电流分析杨林;曾江;杨清波【摘要】对于三电平逆变器,传统的空间矢量脉宽调制(space vector pulse width modulation,SVPWM)方法需要进行大量的三角函数计算及参考矢量扇区判定,增加了控制器的运算时间,若考虑中点电位平衡的问题,算法复杂度将进一步增加,另外,目前缺乏简单有效的对不同SVPWM策略下逆变器输出波形质量的评价方法.为此,在60°坐标系SVPWM策略基础上,提出一种采用二分法的简化调制策略,该策略通过二分法快速搜索参考矢量所在位置,通过动态调整冗余小矢量作用时间,控制流经逆变器中线电流,从而实现中点电位平衡控制;最后基于矢量法对SVPWM策略下三电平逆变器输出误差电流进行了分析.仿真结果表明,该SVPWM策略避免了三角函数计算,较60°坐标系SVPWM策略运算时间也有所降低,并可实现精细化中点电位平衡控制.%With regard to the three-level inverter,the traditional space vector pulse width modulation (SPVPWM) method needs a great deal of trigonometric function calculation and reference vector sector determination,which may increase computation time overhead of the controller.If considering balance of the neutral point potential,complexity of the algorithm is increased further.In addition,there are short of simple and effective evaluation methods for output waveform quality of the inverter under different SVPWM strategies.Therefore,on the basis of60 °coordinate system SVPWM strategy,the paper presents a kind of simplified modulation strategy adopting dichotomy method which can rapidly search for locations of reference vectors by using the dichotomy method and control current flowing through the center line of the inverterby dynamically adjusting action time of redundant small vectors so as to realize balance control for the neutral point potential.Finally,it analyzes output error current of the three-level inverter under SVPWM strategy based on the vector method.Simulation results indicate this SVPWM strategy has avoided trigonometric function calculation and decreased its computation time overhead compar ed with 60 °coordinate system SVPWM strategy.It shows this strategy can realize refined control for balance of the neutral point potential.【期刊名称】《广东电力》【年(卷),期】2017(030)012【总页数】7页(P48-54)【关键词】二分法;SVPWM策略;误差电流;中点电位平衡;60°坐标系;三电平逆变器【作者】杨林;曾江;杨清波【作者单位】华南理工大学电力学院,广东广州510640;华南理工大学电力学院,广东广州510640;华南理工大学电力学院,广东广州510640【正文语种】中文【中图分类】TM464近年来,在高压大容量场合,相比二电平逆变器而言,三电平逆变器由于输出波形谐波含量少、电压变化率du/dt小、开关频率低、损耗小、效率高等特点,受到人们的广泛关注[1-2]。
基于SVPWM算法的数字控制三电平逆变器的研究作者:杨裕翠宋毅来源:《电子世界》2012年第20期【摘要】三电平逆变器属于电压型逆变器,它是多电平逆变器中比较有实用意义的一种电路,本文通过深入论述三电平逆变器SVPWM的基本原理及算法特点,总结了SVPWM的应用特点,为其能在工程领域应用提供一定的工程参考价值。
【关键词】逆变器;SVPWM;数字控制1.引言与传统的两电平逆变器相比,三电平逆变器自从上世纪80年代提出以后,逐步成为目前在系统设计和工程应用研究的热点之一。
三电平逆变器属于电压型逆变器,它是多电平逆变器中比较有实用意义的一种电路。
三电平逆变器具有好的输出电压、电流波形;器件具有两倍的正向阻断电压能力;能降低开关频率,从而使系统损耗减小让低压开关器件应用于高压逆变器中,然而由于其逆变状态比传统的两电平逆变器多若干倍,以及中点电压的不均衡问题给三电平逆变器带来了很多控制方面的复杂性。
多电平逆变器的思想提出至今,出现了许多控制方法,但归纳起来主要有三种:正弦载波PWM(SPWM)、选择性消谐波PWM(HEPWM)、空间矢量PWM(SVPWM)。
2.三电平逆变器SVPWM方法的原理空间矢量PWM(SVPWM)是国外学者在交流电机调速中提出的,是由磁通轨迹控制思想发展而来的,其物理概念清晰,能明显减少逆变器输出电流的谐波成分,以及输出电压利用率高、中点电位易于控制平衡和功率管的开关次数较少,更容易且适合数字化实现。
SVPWM 一经问世,就成为三相逆变器中最重要的调制方式。
它用空间矢量的概念来计算开关作用时间,是一种简化的数字PWM调制。
SVPWM又称磁链追踪型PWM法,它是从电动机的角度出发,其着眼点是如何使电动机获得圆磁场。
具体地说,它是以三相对称正弦波电压供电下三相对称电动机定子理想磁链圆为基准,由三相逆变器不同开关模式下所形成的实际磁链矢量来追踪基准磁链圆,在追踪的过程中,逆变器的开关模式作适当的切换,从而形成PWM波。
第16卷第4期 湖南工程学院学报 Vo1.16.No.4
2006年12月 JournalofHunanInstituteofEngineering Dec.2006
收稿日期:2006-06-05作者简介:许文斌(1977-),男,硕士研究生,讲师,研究方向:电力电子及计算机仿真.
SVPWM控制三电平逆变器许文斌1,桂武鸣2(1.中南大学信息科学与工程学院,湖南长沙410075;2.长沙航空职业技术学院,湖南长沙410014)
摘 要:论述了空间电压矢量调制(SVPWM)控制二极管钳位式三电平逆变器的原理与实现方法.提出了确定参考矢量的三个规则,并推导出工作矢量作用时间、输出顺序及描述了中点电位的控制规则.通过采用Matlab仿真,结果证明SVPWM控制三电平逆变器的可行性.关键词:SVPWM;三电平逆变器;仿真中图分类号:TM464 文献标识码:A 文章编号:1671-119X(2006)04-0008-04
0 引 言工程实际中,待控制能量的规模越来越大,而在该过程中充当主角的功率器件所能承受的关断电压和通态电流能力却受到现有功率半导体器件制作水平的限制,促使人们从逆变拓扑结构方面展开研究以满足实际需要.自1980年日本学者A.Nabae提出三电平中点钳位式结构以来,三电平逆变器的拓扑结构主要发展有二极管钳位式、电容钳位式、单元电路级联式.与二电平逆变器相比,三电平逆变器的主要优点是:(1)器件相对于中间回路直流电压具有2倍的正向阻断能力;(2)同样功率等级的半导体开关器件,输出功率可以提高一倍,开关频率降低50%;(3)三电平拓扑把输出第一组谐波移频带移至二倍开关频率的频带区,提高了谐波频率,减小了滤波器的体积,同样控制方式下,三电平逆变器的输出谐波小.因此,三电平逆变器在高压、大功率领域得到了广泛的应用.空间电压矢量脉宽调制(SVPWM)方法输出电流谐波成分少、低脉动转矩、具有比SPWM高15%的电源利用率,物理概念清晰,算法简单且适合数字化方案,适合于实时控制,是三电平逆变器首选的PWM控制方法.1 三电平逆变器主电路结构二极管钳位式三电平电压型逆变电路原理图如图1所示.
图1 二极管钳位式三电平逆变器主电路结构图每个桥臂由两个开关管串组成,每个串由两个相匹配的管串联而成,降低管子的耐压.每个桥臂具有三种输出状态0,1和2,以A相电路为例,当Sa2、Sa3导通时,A相为0态,输出电压为-Vdc/2;当Sa3、Sa4导通时,A相为1态,电压为0;当Sa1、Sa2导通时,A相为2态,输出电压为Vdc/2.于是A相输出可以得到-Vdc/2、0、Vdc/2个值,如表1所示.对于三相三电平逆变器由于每相都有三种电平输出,故三相输出共有33=27个电平状态,对应着空间矢量控制的27个矢量状态,如图2所示.表1 二极管钳位式三电平逆变器开关状态与输出电压的关系A相状态Sa1Sa2a3Sa4输出电压0态0110-Vdc/21态001102态1100Vdc/2
图2 三电平逆变器电压空间矢量图2 三电平电压空间矢量调制(SVPWM)方法
211 参考电压矢量位置与输出电压矢量的确定SVPWM的首要任务就是判断参考电压矢量位于哪个区域及该区域中的哪个小三角形,然后就可以依此确定出相应的输出电压矢量.为了防止输出电压产生很高的dv/dt,每次输出状态切换时,开关状态应该只切换一个电平,例如从111到011或从111到211.第一象限正三角形中的矢量分区如图3所示,其他象限其他三角形中矢量的分析可参照第
图3 第一象限扇区1中的参考矢量合成图
一象限.首先,根据参考矢量的角度H确定出该矢量位于如图2所示的六个正三角形区域中的哪一个,然后可以依据如下三条规则进一步地判断出位于哪个小三角形.参考电压矢量所在小三角形的3个顶点所对应的电压矢量就作为参考电压矢量的输出电压矢量,即这些电压矢量来合成参考电压.参考电压矢量为:Vref=Vref9+jVrefB=VNH规则1:VrefA+VrefBÞ3-VA
[0
规则2:VrefA+VrefBÞ3-VA
\0
规则3:VrefB-VB
P0
212 输出电压矢量的作用时间的计算在采样周期内,对于一个给定的参考电压矢量Vref,可以利用三个基本电压矢量来合成,根据伏秒平衡原理,满足方程组:T1#V1+T2#V2+T3#V3=Ts#Vref
T1+T2+T3=Ts
其中T1,T2,T3分别为V1,V2,V3矢量对应的作
用时间,Ts为采样周期.根据此方程组可以得到各基本矢量的作用时间.然后根据基本矢量与开关状态的对应关系,结合其他要求确定所有的开关状态及其输出形式.(1)图3中当参考矢量在1区时,Vref由V0,V1,V3合成,作用时间分别为T0,T1,T3,可得计算公式如下:
T0=1-2ksinH+P3Ts
T1=2kTssinP3-H
T3=2kTssinH(2)当参考矢量在2区时,Vvef由V1,V3,V4合成,作用时间分别为T1,T3,T4,可得计算公式如下:T1=(1-2ksinH)Ts
T3=1-2kTsinP3-HTs
T4=2ksinH+P3-1Ts
(3)当参考矢量在3区时,Vref由V1,V3,V4合成,作用时间分别为T1,T3,T4,可得计算公式如下:
T1=2-2ksinH+P3#Ts
T2=2kTssinP3-H-1Ts
T4=2kTssinH
9第4期 许文斌等:SVPWM控制三电平逆变器(4)当参考矢量在4区时,Vref由V3,V4,V5合成,作用时间分别为T3,T4,T5,可得计算公式如下:T3=2-2ksinH+P3#TsT4=2kTssinP3-HT5=(2ksinH-1)Ts其中k=2VrefÞVdc.2.3 输出电压矢量的作用顺序在每个SVPWM控制周期中,需要合理安排输出电压矢量的作用顺序,输出电压矢量的作用顺序的确定应遵循2个原则:(1)每相只能在状态2和1、1和0之间相互切换,不允许在2和0之间直接切换;(2)每次只能有一相电平切换.由此原则可得到图3中各区域输出电压矢量的作用顺序如表2所示.表2 各区域输出电压矢量的作用顺序区域顺序1112111111101001200101111111022112101101003312112101101003222121121011042212202101102.4中点电位的控制三电平逆变电路中,直流侧电容电压的不平衡是个较为严重的问题,中点电流的存在会导致中点电位的振荡,引起电容电压的不平衡问题.可以根据中点电流的方向和电容的电压大小来调整正负矢量的相对作用时间,从而控制中点电位.假定m为中点电压调整系数,则矢量V1的作用时间为Tc=m#T1,V4
的作用时间为Tc4=(1-m)T4,可得控制规则如下:
(1)当Uc1=Uc2时,m可取015;(2)当Uc1流入时,m<015,否则,mP015;(3)当且首发矢量中点电流的方向为流入时,mP015,否则,m<015.
3 仿真结果设置系统仿真参数如下:负载电感为108、电感为20mH,直流电容C1、C2均为1000LF,系统直流测电压为2000V,控制周期为015ms,仿真给出了系统输出频率为50Hz、调制系数为0.8时的运行波形,如图4~图7所示.
图4 A相线电压仿真波形图5 A相线电流仿真波形图6 A相相电压仿真波形
10 湖南工程学院学报 2006年图7 电容CI电压仿真波形4 结束语本文详细的论述了二极管钳位式三电平逆变器的空间矢量电压矢量调制方法,通过简单的几何关系确定参考矢量所在位置,给出了输出电压的作用顺序,并推导出了三角形工作矢量的作用时间,通过合理处理正负小矢量的作用时间,实现中点电位的控制.从仿真结果可以证明SVPWM控制三电平逆变器是行之有效的.
参 考 文 献[1] ZhouD,RouaudDG.Expermientalcomparisonsofspacevectorneutralpointbalancingstrategiesforthree-levelto-pology[J].IEEETrans,on,PE,2001,16(6):872-879.
[2] 吴学智,刘亚东,黄立培.三电平电压型逆变器空间矢量调制算法的研究[J].电工电能新技术,2002,21(4):16-20.[3] 肖庆恩,何礼高.三电平逆变器SVPWM控制的一种简化算法及实现[J].电器传动自动化,2004,26(5):21-24.[4] XWu,LHuang,Directtorquecontrolofthree-levelin-verterusingneutralnetworksasswitchingvectorselector[G]MIEEEISA.USA,2001,939-944.[5] 李永东,肖 曦,高 跃.大容量多电平变换器)))原理#控制#应用[M].北京:科学出版社,2005.[6] 陈道炼.DC-AC逆变技术及其应用[M].北京:机械工业出版社,2003.11.[7] 王学华,阮新波.SPWM控制单相三电平逆变器[J].中国电机工程学报,2005,25(1).
