光分路器简介

不同于传统光无源器件中的胶水，用于PLC器件封装的胶水，存在于光纤阵 列和PLC芯片之间的光路中，要求热膨胀系数和折射率均匹配较好，而且具有很 好的耐高温高湿特性。
图9. PLC光分路器（1） 插入损耗（IL） 光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为： Ai=-10lg Pouti/Pin ，其中Pouti是指第i个输出口的插入损耗；Pouti是第i个输出端口 的光功率；Pin是输入端的光功率值。 (2) 回波损耗（RL）： 光器件的回波损耗是指从器件或系统反回输入端口的光相对于输入光的dB数，其数学表 达式为： RL=-10lg Pril/Pin ，Pril是从器件或系统反回输入端口的光功率；Pin是输入端的光功 率值 （3） 附加损耗（Additional loss ） 附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得 一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的 是器件 制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则 仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑 了分光比的影响。 因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于 1*N单模标准型光分路器附加损耗如下表所示： 分路数 2 3 4 5 6 7 8 9 10 11 12 16 附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2
熔融拉锥光分路器（Fused Fiber Splitter）
将两根或多根光纤进行侧面熔接而成；通过改变光纤间的消逝场相互 耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量， 反之也可以将多路光信号合为一路信号叫做合成器（combiner ）。熔融 拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰， 在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特 殊波导结构， 通过控制光纤扭转的角度和拉伸的长度，可得到不同的分 光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就 是光分路器。熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机 上熔融拉伸，并实时监控分光比的变化，分光比达到要求后结束熔融拉伸， 其中一端保留一根光纤（其余 剪掉）作为输入端，另一端则作多路输出 端。目前成熟拉锥工艺一次只能拉1×4以下。1×4以上器件，则用多个 1×2连接在一起，例如1x8可以由7个1x2构成，然后再封装即可。

分支器式PLC
分支器式PLC是指在裸件式PLC的基本上，在输出端使用小分 支器盒（可固定于盒体）及0.9mm套管的小型光分路器组件。
模块型PLC
模块型PLC使用ABS塑料盒封装，端口采用尾纤引出。出纤 套管是0.9mm、2.0mm、3.0mm三种。
模块型PLC的应用
主要应用于光纤分配箱、机架。
PLC Splitter (平面光波导分路器)
Planar Lightwave Circuit Splitter
PLC Splitter 简介
• • • • PLC Splitter 工作原理 PLC Splitter 主要原材料 PLC Splitter 关键过程控制 PLC Splitter 应用分类
PLC Splitter 半成品示意图
关键过程控制(PLC Splitter环境测试)
PLC Splitter老化循环设备
PLC Splitter测试设备
PLC Splitter产品都经过老化循环，以保证 符合Telcordia GR-1209-CORE 和 GR-1221-CORE 标准。
PLC Splitter技术指标
* 1.室温测试，不加连接头 2.加UPC连接头,回波损耗 >50dB,.加APC连接头,回波损耗 >55dB
PLC Splitter参数特点
（1）损耗对光波长不敏感，可以满足不同波长的传输需要。 （2）分光均匀，可以将信号均匀分配给用户。 （3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内， 不需留出很大的安装空间。 （4）单只器件分路通道很多，可以达到32路以上。 （5）多路成本低，分路数越多，成本优势越明显。
芯片技术指标
P A R A M E TE R Operating Wavelength Fiber Spacing Typ. Insertion Loss Max. Uniformity PDL Return Loss* Directivity Substrate End Face Lid Operating Temp. Chip Dimension (LxWxH) ℃ mm 10.5 x 2.5 x 2.5 dB dB dB dB dB 7.3 ≤ 0.6 ≤ 0.1 10.7 ≤ 0.8 ≤ 0.15 ≥ 55 ≥ 55 Quartz 0 Polished or 8Tilt Polished (Top or Bottom Short) Quartz Full Lid - 40 ~ + 85 10.6 x 2.5 x 2.5 / 13.8 x 3.0 x 2.5 15.5 x3.5 x 2.5 17.2 x 5.5 x 2.5 14.2 ≤ 1.5 ≤ 0.25 17.5 ≤ 1.7 ≤ 0.3 UNIT um um dB 250 6.9 1x4 1x8 1 x 16 1 x 32 1.26 ~ 1.36 / 1.48 ~ 1.65 127 / 250 10.2 127 13.7 127 16.7

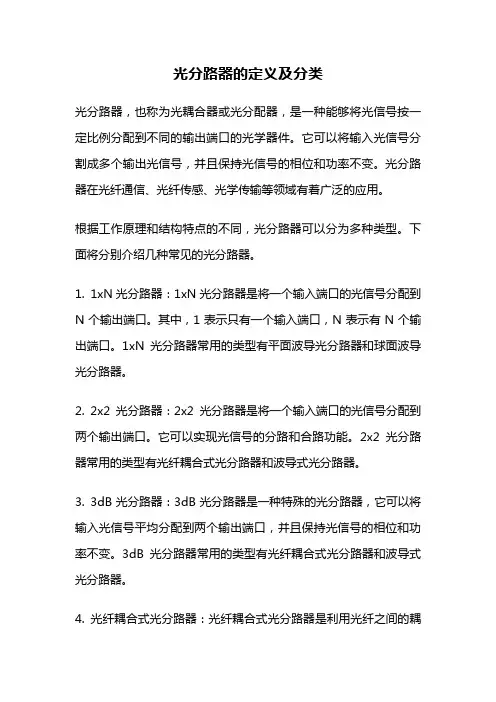

光分路器的定义及分类光分路器，也称为光耦合器或光分配器，是一种能够将光信号按一定比例分配到不同的输出端口的光学器件。

它可以将输入光信号分割成多个输出光信号，并且保持光信号的相位和功率不变。

光分路器在光纤通信、光纤传感、光学传输等领域有着广泛的应用。

根据工作原理和结构特点的不同，光分路器可以分为多种类型。

下面将分别介绍几种常见的光分路器。

1. 1xN光分路器：1xN光分路器是将一个输入端口的光信号分配到N个输出端口。

其中，1表示只有一个输入端口，N表示有N个输出端口。

1xN光分路器常用的类型有平面波导光分路器和球面波导光分路器。

2. 2x2光分路器：2x2光分路器是将一个输入端口的光信号分配到两个输出端口。

它可以实现光信号的分路和合路功能。

2x2光分路器常用的类型有光纤耦合式光分路器和波导式光分路器。

3. 3dB光分路器：3dB光分路器是一种特殊的光分路器，它可以将输入光信号平均分配到两个输出端口，并且保持光信号的相位和功率不变。

3dB光分路器常用的类型有光纤耦合式光分路器和波导式光分路器。

4. 光纤耦合式光分路器：光纤耦合式光分路器是利用光纤之间的耦合效应，实现光信号的分配和合并。

它具有结构简单、成本低廉、易于制造等优点，广泛应用于光通信系统中。

5. 波导式光分路器：波导式光分路器是利用光在波导中的传输特性，实现光信号的分配和合并。

它具有较高的耦合效率、较低的插入损耗和较小的尺寸等优点，适用于高速光通信和光纤传感等领域。

光分路器的选择应根据具体的应用需求和系统要求进行。

在选择光分路器时，需要考虑分路比例、插入损耗、回损、串扰、工作波长范围、工作温度范围等因素。

此外，还应根据光分路器的制造工艺、稳定性和可靠性等因素进行综合考虑。

总结一下，光分路器是一种能够将光信号按一定比例分配到不同输出端口的光学器件。

根据工作原理和结构特点的不同，光分路器可以分为不同类型，如1xN光分路器、2x2光分路器、3dB光分路器、光纤耦合式光分路器和波导式光分路器等。

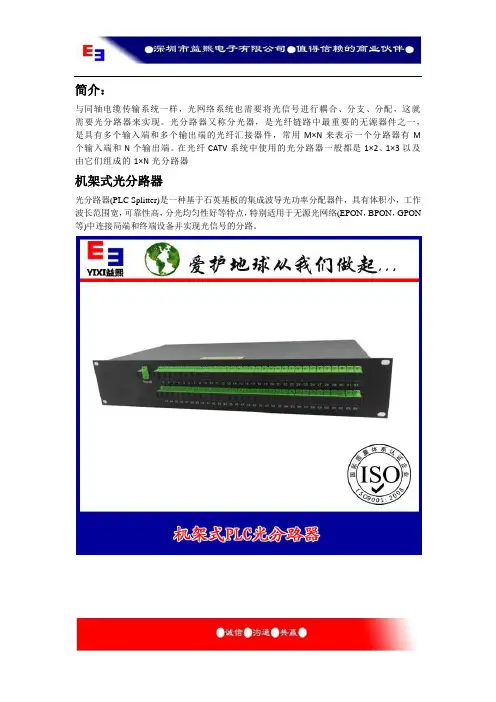

简介：与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。

光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M 个输入端和N个输出端。

在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器机架式光分路器光分路器(PLC Splitter)是一种基于石英基板的集成波导光功率分配器件，具有体积小，工作波长范围宽，可靠性高，分光均匀性好等特点，特别适用于无源光网络(EPON，BPON，GPON 等)中连接局端和终端设备并实现光信号的分路。

外型结构：外型尺寸（MM）19寸机架式系列分光器是为了适应在标准通讯柜内安装而设计制造，其规格完全符合19寸标准通讯机柜要求。

产品特点：19寸标准结构设计，尺寸紧凑、适应范围广，可根据客户要求提供不同的适配器接口，标配为SC。

相对于壁挂式方案，具有更高的性价比。

分光器技术指标符合YD/T893的行业标准要求。

一般主要应用于如下场合：安装在19寸的OLT机柜内;在光纤分支入户时，提供的安装设备是标准数字机柜;当ODN 需要放置于桌上时。

其主要优点：由于其借助于标准机柜做为安装设备，所以结构较为简单，相对于壁挂箱式方案，更具有成本优势。

安装空间较为紧凑，1*4、1*8、1*16、1*32、2*4、2*8、2*16、2*32设备均为1U 高度，1*64为2U高度。

外形封装规格和尺寸结束语:分享,进步,促进行业发展为全球需要的人免费提供ADSL语音分离器技术和光纤通讯技术的咨询和服务。

与全球同行共同交流，促进行业的发展。
