新细集料筛分试验记录表干筛法前言新细集料常用于混凝土的制作，其质量对混凝土的性能具有非常重要的影响。
为了评估新细集料的质量，需要进行筛分试验。
本文档将记录一个使用干筛法进行新细集料筛分试验的过程及结果。
材料与仪器材料•新细集料：经过干燥后，通过筛孔为2.36mm，1.18mm，0.6mm，0.3mm的标准筛网筛分而成。
仪器•筛分机：型号为GZS-6，由6个标准筛网和一个底板组成。
•称量台秤试验方法试验流程1.准备好新细集料和筛分机。
2.将6个标准筛网和底板按照规定顺序装配在筛分机上。
3.称重并记录完整的新细集料样本重量，并对其进行标记。
4.打开筛分机电源，开启筛机振动，使新细集料样本均匀地散布在标准筛网上。
5.关闭筛机振动，取下每一个筛网上的样本，并记录下其重量。
6.计算筛分后，每一筛网上新细集料样本的质量，得到筛分后的质量分布曲线。
实验要点•需要使用标准的筛网和筛分机进行试验。
•在进行试验前需检查筛分机是否正常运作。
•在进行筛分试验时，需确保新细集料样本均匀地散布在标准筛网上，防止因重力不均匀形成偏差。
•在进行质量分布曲线计算时，需准确计算每一个筛网上新细集料样本的质量。

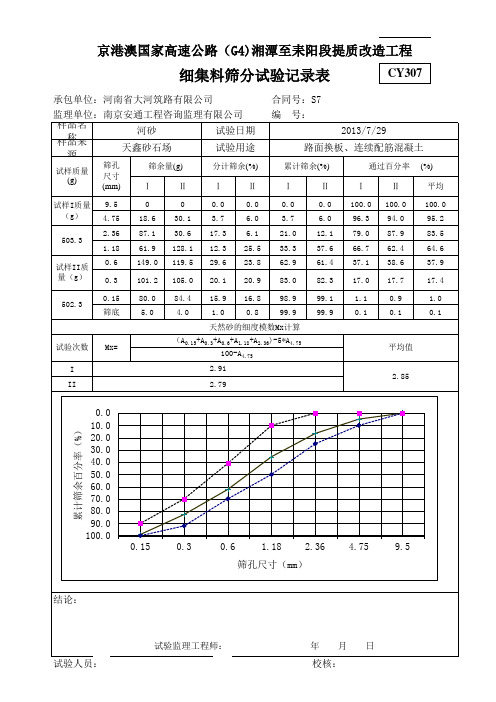

实验数据记录与分析实验记录以下是对新细集料进行干筛试验的记录表：筛孔大小（mm）筛网重量（g）初始重量（g）终止重量（g）筛分后样本质量（g）2.36301.241500.241199.62300.62 1.18190.521199.62725.95473.67 0.6120.11725.95392.50333.45 0.363.73392.50138.10254.40未通过0.3mm—138.10137.980.12筛孔大小（mm）筛网重量（g）初始重量（g）终止重量（g）筛分后样本质量（g）的筛网数据分析根据试验记录表可知，本次试验的新细集料样本初始重量为1500.24g，筛分后通过不同筛网的质量如下：•经过2.36mm筛网：300.62g•经过1.18mm筛网：473.67g•经过0.6mm筛网：333.45g•经过0.3mm筛网：254.40g注意，最后0.3mm以下的样本量如上表所示，为0.12g。
计筛余百分率筛余质量除以式样总量M1的百分率，精确至1%。
对于沥青路面细集料而言，0.15MM以下局部即为0.075MM的分计筛余，由上面水洗法试验步骤中〔7〕测得的M1和M2之差即为小于0.075MM的筛底局部。
〔2〕计算累计筛余百分率
计算累计筛余百分率为该计筛余百分率之和，准确到0.1%。
〔3〕计算质量通过百分率
累计筛余百分率，精确到0.1%。
〔4〕根据各筛的累计筛余百分率或通过百分率，绘制级配曲线图
〔5〕天然沙的细度模数应进行俩次平行试验，以试验结果的算术平均值作为测定值。
如果俩次的细度模数之差大于0.2，应从新进行试验，准确至0.1%。
实验一 细集料的表观密度试验（容量瓶法）【试验目的】用容量瓶法测定细集料（天然砂、石屑、机制砂）在一定温度下的表观密度。
本方法适用于含有少量大于2.36mm 部分的细集料。
【试验原理】表观密度是指在规定条件（105℃~110℃的烘箱内烘至恒量）下，烘干集料矿质实体包括闭口孔隙在内的表观单位体积质量。
测定集料表观体积时，需将已知质量的干燥集料浸水，使其开口孔隙吸饱水，然后称出饱水后集料在水中的质量，两者之差即为集料的包括闭口孔隙在内的集料表观体积(V s +V n )，如图1所示。
ρa =m sV s +V n式中：ρa 集料的表观密度，g cm 3⁄；m s 集料矿质实体的质量，g ； V s 集料矿质实体的体积，cm 3；V n集料矿质实体中闭口孔隙的体积，cm 3。
【主要试验仪具】称量1kg 、感量1g 的天平，500mL 的容量瓶，能使温度控制在105℃±5℃范围的烘箱，另有干燥器、浅盘、料勺、温度计和500mL 烧杯。
【试验方法】(1) 试样准备将缩分至650g 左右的试样在105℃~110℃的烘箱内烘至恒量，并在干燥器内冷却至室温，分成两份备用。
(2) 试验步骤① 称取烘干的试样300g (m 0)，装入盛有半瓶蒸馏水的容量瓶中。
② 摆转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h 左右，然后用滴管向瓶内添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量(m 2)。
③ 倒出瓶中的水和试样，将瓶的内外洗净，再向瓶中注入温差不超过2℃的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外的水分，称其总质量(m 1)。
图1 集料组成的质量与体积关系示意图注：在砂的表观密度试验过程中应测量并控制水的温度，试验中的各项称量可以在15~25℃的温度范围内进行。
从试样加水静置的最后2h起至试验结束，其温差不应超过2℃。
【实验数据记录】m0(g)m1(g)m2(g)第一次试验300.0663.8838.4第二次试验644.0843.7表1细集料的表观密度试验数据记录表【结果计算】细集料的表观密度计算公式为：ρa=(m0m0+m1−m2−αT)×ρw式中：ρa细集料的表观密度，g cm3⁄；m0试样的烘干质量，g；m1水和容量瓶总质量，g；m2试样、水和容量瓶总质量，g；ρw水在4℃时的密度值，1g cm3⁄；αT试验时水温对水相对密度影响的修正系数，按照表2取0.002。
工程名称：定海小沙至鸭岑线公路改建工程细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制试验编号：2008-JG0327-0001合同号：01细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0004浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0005浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0006浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0007浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0009浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0010浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0011浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0013浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0014浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0015浙江省交通厅工程质量监督站监制。
细集料筛分试验一、目的和要求测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。
对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。
注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。
二、实验装置1.标准筛：孔径9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm和0.075mm。
图2-1 标准筛2.天平：称量1000g，感量不大于0.5g。
3.摇筛机图2-2 摇筛机4.烘箱：能控温在105℃±5℃。
5.其它：浅盘和硬、软毛刷等。
三、实验步骤1．试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。
注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。
2．干筛法试验a．准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。
注：①试样如为特细砂时，试样质量可减少到100g 。
②如试样含泥量超过5％，不宜采用干筛法。
③无摇筛机时，可直接用手筛。
b ．称量各筛筛余试样的质量，精确至0.5g 。
所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。
