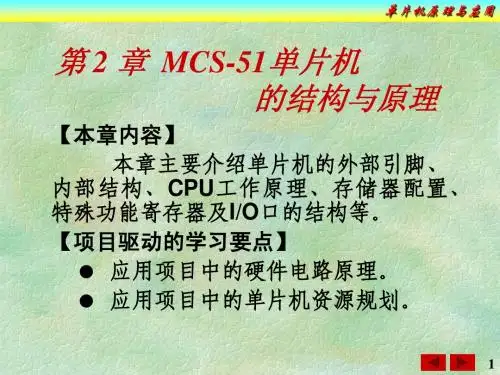

第2章 MCS-51单片机硬件结构和原理

图2-1 MCS-51的外部引脚
8
单片机原理与应用
EA /VPP：片外ROM访问允许信号输 出引脚/片内 EPROM编程电压输入引脚。 它的功能是： （1）当 EA =0时，允许单片机访问片外 ROM（不允许使用片内ROM）。所以， 对于无片内ROM的单片机（如8031）此 引脚应接地。 （2）当 EA =1时，允许单片机使用片内 ROM。对于具有片内ROM的单片机， 若该引脚为高电平，则CPU在访问片内 ROM时，当访问地址超过所配置容量的 最大值时，会自动转向访问片外ROM。 （3）在对片内EPROM进行编程时，用 于输入编程电压。
23
单片机原理与应用
7．其他主要部件
暂存寄存器TMP1、TMP2：用于暂时存放从 数据总线或ACC送来的操作数。 程序地址寄存器：用于存放当前指令的地址， 具体数据由程序计数器送入。 指令寄存器：用于存放当前正在执行的指令操 作码（指令的构成在下一章中介绍）。 指令译码器：用于对指令寄存器中的指令操作 码进行分析，并把译码结果送给定时与控制部件， 作为产生微操作控制信号的依据。 内部总线：包括地址总线、数据总线和控制总 线，分别用于传递与它们的名称相对应的信号， 内部总线是各部件间进行信息传递的公共通道， 信号传递过程由CPU全盘控制，分时操作，不会 发生冲突。
1．电源引脚
VCC：+5V电源。 Vss：地线。
图2-1 MCS-51的外部引脚
4
单片机原理与应用
2．外接晶振引脚
XTAL1、2： 用于连接晶体振荡器 和微调电容，以便与 单片机内部的振荡器 构成内部时钟电路， 当采用外部时钟时， 作为外部振荡信号的 输入端。
图2-1 MCS-51的外部引脚
20

3. P1口（P1.0~P1.7，1脚~8脚）
P1口仅用作I/O使用，它也是自带上拉电阻的8 位准双向I/O接口，每一位可驱动4个LSTTL负载。 当P1口作为输入接口时，应先向口锁存器写“1”。 4. P3口（P3.0~P3.7，10脚~17脚）
除了和P1口的功能一样外， P3口的每一引脚还具有第二功能。

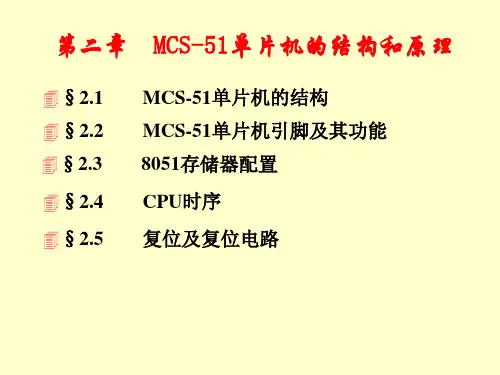

第二章 单片机的硬件结构
2.1 MCS-51单片机的总体结构
2.2 微处理器 2.3 MCS-51存储器 2.4 MCS-51基本电路及引脚电路 2.5 实例演练
2.1MCS-51单片机的总体结构
一，8031芯片实照
二，MCS-51单片机外形是一个40脚的双列直插式集成块：
P10 P1.1 P12 P1.3 P1.4 P1.5 P1.6 P1.7 RST/VPD RXD/P3.0 TXD/P3.1 INT0/P3.2 INT1/P3.3 T0/P3.4 T1/P3.5 WR/P3.6 RD/P3.7 XTAL2 XTAL1 Vss 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 Vcc P0.0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7 EA/VPP ALE/PROG PSEN P2.7 P2.6 P2.5 P2.4 P2.3 P2.2 P2.1 P2.0
ALE地址锁存使能信号输出端。存取 片外存储器时，用于锁存低8位地址。 PROG是对于EPROM型单片机，在 EPROM编程期间，此引脚用于输入编 程脉冲。
ALE/ PROG (30脚)
控制 引脚

指令寄存器IR及指令译码器ID
• 由PC中的内容指定ROM地址，取出来的指令经IR送至ID， 由ID对指令译码产生一定序列的控制信号，以执行指令所 规定的操作。
振荡器和定时电路
• 8051单片机片内有振荡电路，只需外接石英晶体 和频率微调电容（2个30pF左右），其频率范围为 1.2MHz~12MHz。该信号作为8051工作的基本节拍
片外程序存储器
从程序员角度看存储器
程序存储器保留地址
（1）0000H～0002H三个单元：
• 用作上电复位后引导程序的存放单元。因
为复位后PC的内容为0000H，CPU总是从
0000H开始执行程序。将转移指令存放到 这三个单元，程序就被引导到指定的程序 存储器空间去执行。
程序存储器保留地址
（2）0003H～002AH单元：
使用。
SFR之 程序状态寄存器PSW(D0H)
• PSW是一个8位特殊功能寄存器，它的各位包含
了程序执行后的状态信息，供程序查询或判别之
用。各位的含义及其格式如表2－6所列。
• PSW除有确定的字节地址(D0H)外，每一位均有
位地址
Psw中的位
• CY(PSW.7)： 进位标志位。在执行加法(或减法)运算 指令时，如果运算结果最高位(位7)向前有进位(或借 位)，则CY位由硬件自动置1；如果运算结果最高位无 进位(或借位)，则CY清0。CY也是89C51在进行位操作 (布尔操作)时的位累加器，在指令中用C代替CY。 • AC(PSW.6)： 半进位标志位，也称辅助进位标志。当 执行加法(或减法)操作时，如果运算结果(和或差)的 低半字节(位3)向高半字节有半进位(或借位)，则AC位 将被硬件自动置1；否则AC被自动清0。 • F0(PSW.5)： 用户标志位。用户可以根据自己的需要 对F0位赋予一定的含义，由用户置位或复位，以作为 软件标志。

（3）软件标志FO（PSW.5）：这是可由用户定义的一个 状态标志，可由用户置位或复位。F1的定义与F0相同。
（4）工作寄存器组选择位RS1、RS0（PSW.4，
PSW.3）： RS1、RS0与工作寄存器组的对应关系
如下：
RS1 RS0 工作寄存器组 片内RAM地址
00
第0组
00H～07H
01
第1组
指令执行后，A=D1H最高位无进位，故Ｃ=0；低半字节有进位，AC=1； OV=0 1=1，发生溢出；A中1的个数为偶数，故P=0。
CPU时序
一．振荡器
CPU执行指令的一系列动作是在时序电路的控制下一拍一拍进行的。 其节拍信号由振荡器产生，MCS--51系列单片机的内部有一个高增益的反 相放大器。外接晶体后可构成自激振荡器产生节拍信号，接法见图2-1, 也可使用片外振荡器，采用不同工艺制造的单片机芯片接法不同：
RST/VPO：双功能引脚，在单片机工作期间， 当此引脚上出现连接2个机器周期的高电平时可 实现复位操作，详见2.4节。
在Vcc掉电期间，若该引脚接备用电源 （+5v），可向片内RAM供电，以保存片内RAM中 的信息。
2.2 MCS—51系列单片机的微处理器与CPU时序
运算器由算逻运算单元ALU、累加器A、B寄存器、暂存器1、 暂存器2、及程序状态字PSW构成。程序状态字PSW是1个8位 的专用寄存器，用于存放程序运行中的各种状态信息，可 进行位寻址，
P
图2—3 程序状态字各位的含义
（1）进位标志C（PSW.7）；很多算术逻辑运算指令执行 后都会影响进位标志C。例如加减运算，若运算结果有进 位或借位，则C=1，若无，则C=0。可用专门的指令或硬件 将C置位或清零，在进行位操作时，C又起着位累加器的作 用，类似于累加器A。
