MCS-51系列单片机的结构与原理.ppt
8031（无ROM）
5个中断源
51子系列 8051 （掩模ROM，RAM128B，4KBROM） 2个定时器
8751 （EPROM ，RAM128B，8KBROM ）
MCS-51单片机
8032（无ROM）
6个中断源
52子系列 8052 （掩模ROM，RAM256B，2KBROM） 3个定时器
8752 （EPROM ，RAM256B，2KBROM ）
位处理器（布尔处理器）
CPU的功能: 负责控制、指挥和调度整个单元系 统协调的工作,完成运算和控制输 入/输出功能等操作
1. 运算器
（1）运算器的组成
算数逻辑单元ALU 累加器A 寄存器B 暂存器(TEMP) 程序状态寄存器PSW
（2）功能：是进行算术运算和逻辑运算,也可以对单 字节、半字节（4位）等数据进行操作。
控制引脚
ALE/P R O G (30脚)
ALE地址锁存使能信号输出端。存取 片外存储器时，用于锁存低8位地址。
PROG是对于EPROM型单片机，在 EPROM编程期间，此引脚用于输入编 程脉冲。
控制引脚
/PSEN（29脚）
程序存储器输出使能输出端。它是外部程 序存储器的读选通信号，低电平有效。
E A /Vpp（31脚） 片内程序存储器屏蔽控制端 （1），低电平有效。
特殊功能寄存器区(80H-FFH) 直接寻址
通用区(80H-FFH)：
间接寻址
仅52子系 列有
位寻址区位地址分配表
2.片外数据存储器
片外数据存储器可寻址空间是指MCS-51单片机对片外扩 展数据存储器的最大寻址能力。51单片机是64KB。
定时器/计数
器等。不能
程序存储器ROM,4KB/8KB(8051/52)
MCS-51系列单片机硬件结构.ppt
这些部件通过内部总线连接起来，基本结构仍然是通用 CPU加上外围芯片的结构模式，但功能单元上的控制与 先前相比有重大变化，采用了特殊功能寄存器(SFR) 进 行集中控制的方法。
1.中央处理器
单片微机中的中央处理器（CPU）是单片微机的核心， 主要完成运算和控制功能，又增设了“面向控制”的处 理功能，增强了实时性。
一些条件转移指令就是根据PSW中的相关标志位 的 状 态 ， 来实现程序的条件转移。它是一个程序可访问的寄存器， 而且可以按位访问。
运算器主要包括算术逻辑运算单元ALU、累加器ACC （A）、暂存寄存器、B寄存器、程序状态标志寄存器PSW以及 BCD码运算修正电路等。
ALU有两个输出: ⑴ 数据经过运算后，其结果又通过内部总线
送回到累加器中；
⑵ 数据运算后产生的标志位输出至程序状态 字 PSW。
2. 累加器A
累加器A是CPU中使用最频繁的一个八位专用 寄存器，简称ACC或A寄存器。主要功能：累加器A 存放操作数，是ALU单元的输入之一，也是ALU运 算结果的暂存单元。
对于80C52，P1.0——T2，是定时器2的计数输入端； P1.1——T2EX，是定时器2的外部输入端。
读两个特殊引脚的输出锁存器时应由程序置1。
·P2——8位、准双向I/O口。 当使用片外存储器（ROM及RAM）时，输出高8位
地址。
在编程/校验期间，接收高位字节地址。 P2口可以驱动4个LSTTL负载。 ·P3——8位、准双向I/O口，具有内部上拉电路。 P3提供各种替代功能。在提供这些功能时，其输出锁 存器应由程序置 1。P3口可以输入/输出4个LSTTL负载。 ·串行口： P3．0——RXD 串行输入口。 P3．1——TXD 串行输出口。
第二章MCS51单片机的硬件结构.ppt

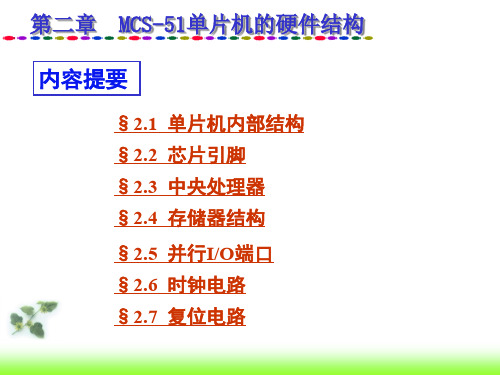

第二章 MCS-51单片机的硬件结构
内容提要
§2.1 单片机内部结构 §2.2 芯片引脚 §2.3 中央处理器 §2.4 存储器结构 §2.5 并行I/O端口 §2.6 时钟电路 §2.7 复位电路
学习目的和要求
• 熟悉Intel MCS-51系列单片机内部结构及工作原理 • 掌握MCS-51的存储器配置及特点 • 熟悉掌握21个特殊功能寄存器(SFR)的功能 • 了解并行I/O端口内部结构 • 掌握各个引脚的功能 • 了解CPU的时序及单片机的工作过程 • 熟悉单片机的复位电路及复位功能 • 熟悉掌握堆栈的概念
§2.2 芯片引脚
PSEN（29脚）：外部程序存储器的读选通信号 每个机器周期两次有效。 可以驱动8个LS型TTL负载。
说明：一个信号引脚有两种功能， 但两种信号功能是在不同工作方式下的信号， 因此不会发生使用上的冲突。
§2.2 芯片引脚
3. I/O口引脚
• P0口：双向8位三态I/O口，此口为地址总线（低8位）及 数据总线分时复用口，可驱动8个LS型TTL负载。
复位后，SP中的内容为07H。 堆栈向上生长
§2.4 存储器结构
2)数据指针DPTR
高位字节寄存器用DPH表示，低位字节寄存器用DPL表示。
3) I/O端口P0 ～ P3
P0～P3分别为I/O端口P0～P3的锁存器。
4) 寄存器B
为执行乘法和除法操作设置的。 在不执行乘、除的情况下，可当作一个普通寄存器来使 用。
P3 .1
P0.4
P3.2
P0.3
P3.3
P0.2
P3.4
P0.1
P3.5
P0.0
控
P3.6
ALE
制
P3.7
内容提要
§2.1 单片机内部结构 §2.2 芯片引脚 §2.3 中央处理器 §2.4 存储器结构 §2.5 并行I/O端口 §2.6 时钟电路 §2.7 复位电路
学习目的和要求
• 熟悉Intel MCS-51系列单片机内部结构及工作原理 • 掌握MCS-51的存储器配置及特点 • 熟悉掌握21个特殊功能寄存器(SFR)的功能 • 了解并行I/O端口内部结构 • 掌握各个引脚的功能 • 了解CPU的时序及单片机的工作过程 • 熟悉单片机的复位电路及复位功能 • 熟悉掌握堆栈的概念
§2.2 芯片引脚
PSEN（29脚）：外部程序存储器的读选通信号 每个机器周期两次有效。 可以驱动8个LS型TTL负载。
说明：一个信号引脚有两种功能， 但两种信号功能是在不同工作方式下的信号， 因此不会发生使用上的冲突。
§2.2 芯片引脚
3. I/O口引脚
• P0口：双向8位三态I/O口，此口为地址总线（低8位）及 数据总线分时复用口，可驱动8个LS型TTL负载。
复位后，SP中的内容为07H。 堆栈向上生长
§2.4 存储器结构
2)数据指针DPTR
高位字节寄存器用DPH表示，低位字节寄存器用DPL表示。
3) I/O端口P0 ～ P3
P0～P3分别为I/O端口P0～P3的锁存器。
4) 寄存器B
为执行乘法和除法操作设置的。 在不执行乘、除的情况下，可当作一个普通寄存器来使 用。
P3 .1
P0.4
P3.2
P0.3
P3.3
P0.2
P3.4
P0.1
P3.5
P0.0
控
P3.6
ALE
制
P3.7
[CH02]MCS-51单片机的硬件结构及工作原理205页PPT
![[CH02]MCS-51单片机的硬件结构及工作原理205页PPT](https://img.taocdn.com/s1/m/6751dbb2700abb68a982fba7.png)
23.05.2020
7
单片机原理与接口技术教程
单片机的基本组成
(8) 中断控制系统
51单片机内部有5个中断源； 这些中断源可分为2个中断优先级；
(9) 时钟电路
51单片机内部振荡电路配合外部晶振或外部输入 的时钟信号，可产生时钟脉冲序列，控制CPU内 部逻辑电路运行。
23.05.2020
8
单片机原理与接口技术教程
P1.5 7 P1.6 8 P1.7 9 RST 10 (RxD)P3.0 11 NC 12 (TxD)P3.1 13 (INT0)P3.2 14 (INT1)P3.3 15 (T0)P3.4 16 (T1)P3.5 17

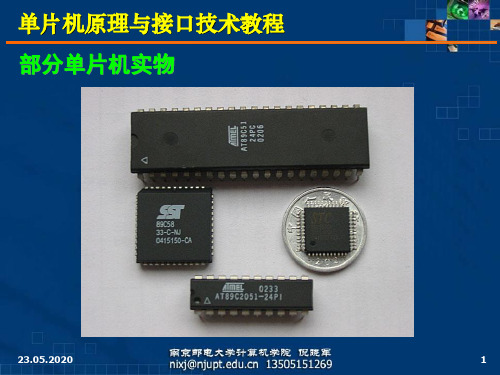

单片机原理与接口技术教程 部分单片机实物
23.05.2020
1
单片机原理与接口技术教程
单片机内部结构框图
P0.0~P0.7
P2.0~P2.7
VCC GND
PSEN ALE EA
RESET
RAM地址 寄存器
128/256B RAM
P0驱动器 P0锁存器
B寄存器
暂存器1
暂存器2
ALU
时
指
指
序
令
令
及
译
寄
40 VCC 39 P0.0(AD0) 38 P0.1(AD1) 37 P0.2(AD2) 36 P0.3(AD3) 35 P0.4(AD4) 34 P0.5(AD5) 33 P0.6(AD6) 32 P0.7(AD7) 31 EA/VPP 30 ALE/PROG 29 PSEN 28 P2.7(A15) 27 P2.6(A14) 26 P2.5(A13) 25 P2.4(A12) 24 P2.3(A11) 23 P2.2(A10) 22 P2.1(A9) 21 P2.0(A8)
