晶粒长大动力

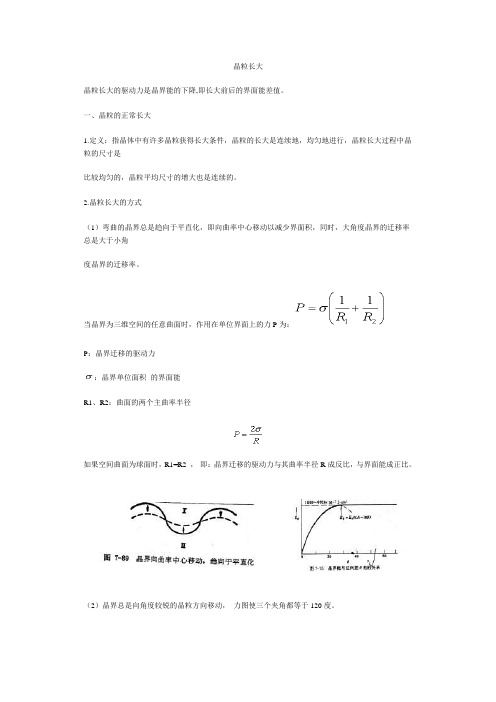

晶粒长大晶粒长大的驱动力是晶界能的下降,即长大前后的界面能差值。

一、晶粒的正常长大1.定义：指晶体中有许多晶粒获得长大条件，晶粒的长大是连续地，均匀地进行，晶粒长大过程中晶粒的尺寸是比较均匀的，晶粒平均尺寸的增大也是连续的。

2.晶粒长大的方式（1）弯曲的晶界总是趋向于平直化，即向曲率中心移动以减少界面积，同时，大角度晶界的迁移率总是大于小角度晶界的迁移率。

当晶界为三维空间的任意曲面时，作用在单位界面上的力P为：P：晶界迁移的驱动力：晶界单位面积的界面能R1、R2：曲面的两个主曲率半径如果空间曲面为球面时，R1=R2 ，即：晶界迁移的驱动力与其曲率半径R成反比，与界面能成正比。

（2）晶界总是向角度较锐的晶粒方向移动，力图使三个夹角都等于120度。

，当界面张力平衡时：因为大角度晶界TA=TB=TC，而A+B+C=360度∴A=B=C=120度在二维坐标中，晶界边数少于6的晶粒，其晶界向外凸出，必然逐渐缩小，甚至消失，而边数大于6的晶粒，晶界向内凹进，逐渐长大，当晶粒的边数为6时，处于稳定状态。

在三维坐标中，晶粒长大最后稳定的形状是正十四面体。

3．影响晶粒长大（即晶界迁移率）的因素（1）温度温度越高，晶粒长大速度越快，晶粒越粗大G：晶界迁移速度G0：常数QG：晶界迁移的激活能（2）第二相晶粒长大的极限半径K：常数r：第二相质点半径f：第二相的体积分数∴第二相质点的数量越多，颗粒越小，则阻碍晶粒长大的能力越强。

设第二相颗粒为球形，对晶界的阻力为F，与驱动力平衡（1）α角只取决于第二相颗粒与晶粒间的表面张力，可看作恒定值，现将（1）式对φ求极大值，令，可得：（2）假设在单位面积的晶界面上有NS个第二相颗粒，其半径都为r，则总阻力（3）设单位体积中有NV个质点，其体积分数为f（4）（5）取单位晶界面积两侧厚度皆为r的正方体，所有中心位于这个1×1×2r体积内半径为r的第二相颗粒，都将与这部分晶界交截，单位面积晶界将与1×1×2r×NV个晶粒交截。

高纯无氧铜的晶界迁移行为及其晶粒长大机制高纯无氧铜的晶界迁移行为及其晶粒生长机制1. 引言高纯无氧铜是一种重要的工程材料，具有良好的导电性和热导性。

在制造电子设备、电力传输系统和化学工艺装备等领域具有广泛的应用。

高纯无氧铜的性能主要由其晶界迁移行为和晶粒生长机制决定。

本文旨在探讨高纯无氧铜的晶界迁移行为及其晶粒生长机制。

2. 高纯无氧铜的晶界迁移行为晶界迁移是指晶界位置在固态材料中发生改变的过程。

高纯无氧铜中，晶界迁移由两个主要因素驱动：体动力学效应和力学应力。

体动力学效应是指晶界迁移是由于原子在固态材料中的扩散运动，主要受温度和时间的影响。

力学应力是指晶界迁移是由于外部应力的作用，如热循环等。

晶界迁移过程中，晶界位置的变化使得晶粒的形状和尺寸发生改变。

3. 高纯无氧铜的晶粒生长机制晶粒生长是指晶体中的晶粒逐渐增长并形成较大晶粒的过程。

在高纯无氧铜中，晶粒生长的主要机制有两种：晶界扩散和气液固相变。

晶界扩散是指晶界附近的原子扩散，使得晶界迁移速率增加并促进晶粒生长。

气液固相变是指在高纯无氧铜中气体的溶解和析出，从而引发晶界迁移和晶粒生长。

4. 高纯无氧铜晶界迁移行为的研究方法为了研究高纯无氧铜的晶界迁移行为，研究者使用了多种实验方法和理论模型。

实验方法包括金相显微镜观察、原子力显微镜观察、电子背散射衍射等。

这些实验方法可以直接观察晶界的迁移过程和晶粒的生长过程。

理论模型主要是基于晶界迁移的动力学模型，如弥散选择模型和非饱和模型。

5. 高纯无氧铜晶粒生长机制的研究方法高纯无氧铜晶粒生长机制的研究主要使用了相场模型和分子动力学模拟。

相场模型是通过数学模拟晶粒长大的过程，可以研究晶粒的形状和尺寸变化。

分子动力学模拟是通过计算原子之间的相互作用力和位移，模拟晶粒生长的过程。

这些模拟方法可以预测晶粒长大的趋势和速率。

6. 结论通过对高纯无氧铜晶界迁移行为及其晶粒生长机制的研究，我们可以更好地理解并控制高纯无氧铜的性能。

晶体生长原理晶体生长是指晶体在适当条件下从溶液或气相中吸收物质并逐渐增大的过程。

晶体生长是固体物理学和化学中的一个重要研究领域，对于材料科学、地质学、生物学等领域都具有重要意义。

晶体生长的原理涉及到热力学、动力学、表面化学等多个方面的知识，在实际应用中也有着广泛的应用价值。

晶体生长的原理可以归纳为以下几个方面：1. 原子或分子的扩散。

晶体生长的第一步是溶液或气相中的原子或分子通过扩散运动到达晶体表面。

这一过程受到温度、浓度梯度、表面形貌等多种因素的影响。

原子或分子在溶液或气相中的扩散速率决定了晶体生长的速度和形貌。

2. 晶体表面的吸附和解吸。

当原子或分子到达晶体表面时，它们会发生吸附和解吸的过程。

吸附是指原子或分子附着在晶体表面，解吸则是指原子或分子从晶体表面脱离。

吸附和解吸的平衡状态决定了晶体表面的活性，进而影响晶体生长的速率和形貌。

3. 晶体生长的动力学过程。

晶体生长的动力学过程包括原子或分子在晶体表面的扩散、吸附、解吸等过程，以及晶体内部的结构调整和排列。

这一过程受到温度、浓度、界面能等因素的影响，对晶体生长的速率和形貌起着决定性作用。

4. 晶体生长的形貌控制。

晶体生长的形貌受到晶体生长条件和晶体本身特性的影响。

在实际应用中，通过调控溶液或气相中的成分、温度、pH值等条件，可以实现对晶体生长形貌的控制，获得特定形状和尺寸的晶体。

总的来说，晶体生长是一个复杂的过程，受到多种因素的影响。

在实际应用中，通过深入研究晶体生长的原理，可以实现对晶体生长过程的控制，获得具有特定形貌和性能的晶体材料，为材料科学和其他领域的发展提供重要支持。

同时，对晶体生长原理的深入理解也有助于揭示自然界中晶体的形成和演化规律，对地质学、生物学等领域的研究具有重要意义。

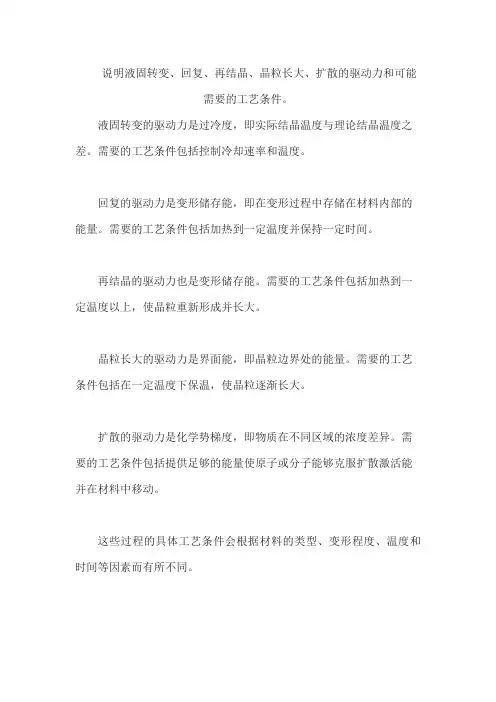

说明液固转变、回复、再结晶、晶粒长大、扩散的驱动力和可能
需要的工艺条件。

液固转变的驱动力是过冷度，即实际结晶温度与理论结晶温度之差。

需要的工艺条件包括控制冷却速率和温度。

回复的驱动力是变形储存能，即在变形过程中存储在材料内部的能量。

需要的工艺条件包括加热到一定温度并保持一定时间。

再结晶的驱动力也是变形储存能。

需要的工艺条件包括加热到一定温度以上，使晶粒重新形成并长大。

晶粒长大的驱动力是界面能，即晶粒边界处的能量。

需要的工艺条件包括在一定温度下保温，使晶粒逐渐长大。

扩散的驱动力是化学势梯度，即物质在不同区域的浓度差异。

需要的工艺条件包括提供足够的能量使原子或分子能够克服扩散激活能并在材料中移动。

这些过程的具体工艺条件会根据材料的类型、变形程度、温度和时间等因素而有所不同。

§ 4晶粒长大晶粒长大的驱动力是晶界能的下降，即长大前后的界面能差值。

一、晶粒的正常长大1.定义：指晶体中有许多晶粒获得长大条件，晶粒的长大是连续地，均匀地进行，晶粒长大过程中晶粒的尺寸是比较均匀的，晶粒平均尺寸的增大也是连续的。

2.晶粒长大的方式(1)弯曲的晶界总是趋向于平直化，即向曲率中心移动以减少界面积，同时，大角度晶界的迁移率总是大于小角度晶界的迁移率。

当晶界为三维空间的任意曲面时，作用在单位界面上的力P:晶界迁移的驱动力疗：晶界单位面积的界面能R1、R2:曲面的两个主曲率半径如果空间曲面为球面时，R1=R2，即:晶界迁移的驱动力与其曲率半径P为:R成反比，与界面能成正比。

(2)晶界总是向角度较锐的晶粒方向移动, 力图使三个夹角都等于120度。

® A闘爲鼻商世率中心若向于平J化在三维坐标中，晶粒长大最后稳定的形状是正十四面体。

3 .影响晶粒长大(即晶界迁移率)的因素(1)温度 温度越高，晶粒长大速度越快，晶粒越粗大RT}G:晶界迁移速度G0:常数QG 晶界迁移的激活能(2) 第二相晶粒长大的极限半径K :常数 r :第二相质点半径 f ：第二相的体积分数当界面张力平衡时: 因为大角度晶界 在二维坐标中，晶界边数少于数大于6的晶粒，晶界 向内凹进，逐渐长大，当晶粒的边数为TA=TB=TC 而 A+B+C=360度 /• A=B=C=120度6的晶粒，其晶界向外凸出，必然逐渐缩小，甚至消失，而边6时，处于稳定状态。

1■兀■兀Sin B sm C7，• •第二相质点的数量越多，颗粒越小，则阻碍晶粒长大的能力越强。

设第二相颗粒为球形，对晶界的阻力为 F ,与驱动力平衡F = Z TT cos(^-<7-cospO°-/J)6C0妙—妙 (1) a 角只取决于第二相颗粒与晶粒间的表面张力，可看作恒定值，现将（ 竺0令却 ，可得： 盂+ （2）F 住=叫TP （1 + COE 氐） （3） 设单位体积中有NV 个质点，其体积分数为f4=一曲3 (5)的正方体，所有中心位于这个 1 X 1 X 2r 体积内半径为r 的第二相颗分晶界交截，单位面积晶界将与1 X 1X 2r X NV 个晶粒交截。
