MSTP（多生成树协议）的主要功能是将一个交换网络划分成多个域，每个域内形成多棵生成树，生成树之间彼此独立，实现不同VLAN流量的分离，达到网络负载均衡的目的。
它解决了STP（生成树协议）的各种问题，如初始化慢、直连故障需要等待30秒、非直连需要等待50秒、拓扑变化处理机制复杂等。
MSTP的配置步骤如下：
1. 给交换设备配置MSTP的工作模式、配置域并激活。
2. 启动MSTP，MSTP开始进行生成树计算，将网络修剪成树状，破除环路。
3. 若网络规划者需要人为干预生成树计算的结果，可以采取以下方式：
* 手动配置指定根桥和备份根桥设备。
* 配置交换设备在指定生成树实例中的优先级数值：数值越小，交换设备在该生成树实例中的优先级越高，成为根桥的可能性越大；数值越大，交换设备在该生成树实例中的优先级越低，成为根桥的可能性越小。
* 配置端口在指定生成树实例中的路径开销数值：在同一种计算方法下，数值越小，端口在该生成树实例中到根桥的路径开销越小，
成为根端口的可能性就越大；数值越大，端口在该生成树实例中到根桥的路径开销越大，成为根端口的可能性越小。
* 配置端口在指定生成树实例中的优先级数值：数值越小，端口在该生成树实例中成为指定端口的可能性就越大；数值越大，端口在该生成树实例中成为指定端口的可能性越小。
以上信息仅供参考，建议咨询专业人士获取更准确的信息。
课程名称华为HCIA实验课程实验成绩实验名称MSTP配置学号姓名班级日期10.30实验目的：1.通过MSTP的配置了解多实例MSTP的特点：可以通过vlan和instance之间的绑定，让接入交换机的两条上行链路在正常的情况下同时承载业务，实现负载分担。
、2.当主用上行链路故障时，stp会进行收敛，把备用链路从阻塞端口变为root端口来转发数据，从而恢复业务。
3.当规划的主用链路恢复后，会根据cost值重新选路，恢复规划的主用链路进行业务数据转发。
实验平台：ENSP一、实验任务能够完善的配置各个交换机上MSTP，让MSTP收敛后，SWC上的一个上行端口在相应的MSTI上是阻塞的，达到拆环。
当端口状态发生变化后，stp进行收敛，查看链路是否切换。
二、网络规划MSTI1:instance 1对应的是vlan 10MSTI2:instance 2对应的是vlan 20SWA是instance 1的根桥，instance 2的备份根桥SWB是instance 2的根桥，instance 1的备份根桥所有接PC和路由器的端口设置为边缘端口增加备用链路的cost值为20000三、网络结构图如下所示8，将主用链路shutdown后，查看SWC的stp收敛情况可以看到实例1和实例2都从Ethernet0/0/4转发数据，完成了stp收敛以及达到了SWC上行链路被保护的目的。
同时将链路恢复，在Eethernet0/0/3下面输入undo shutdown即可。
然后把instance 2的主用链路shutdow，查看一下stp的收敛情况。
9，当退出ensp时，点击保存。

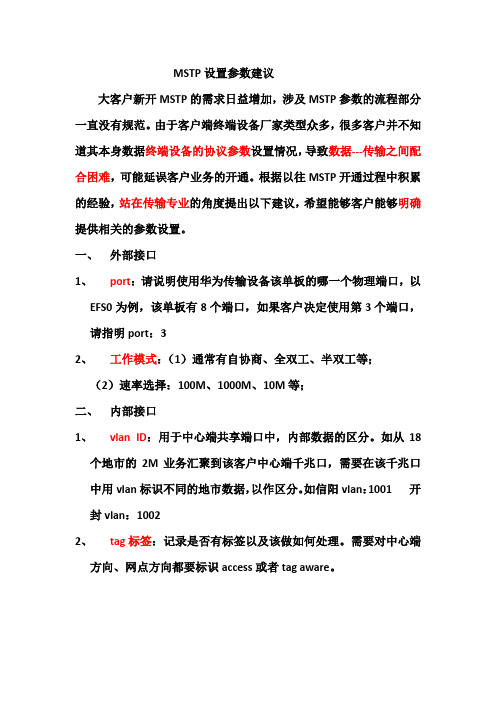

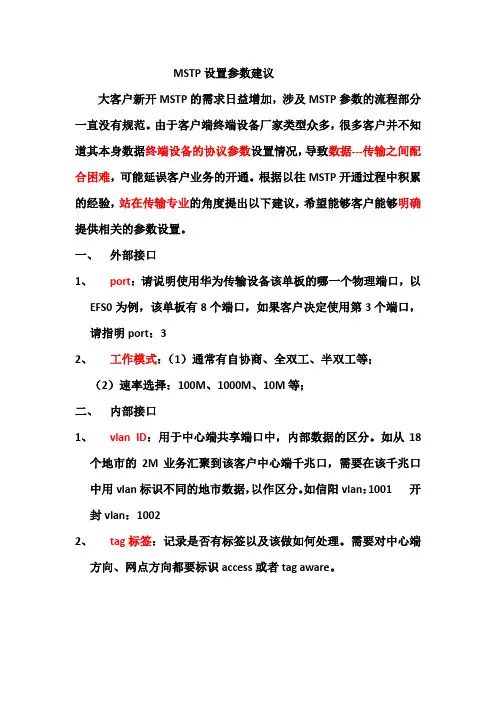

MSTP设置参数建议
大客户新开MSTP的需求日益增加，涉及MSTP参数的流程部分一直没有规范。
由于客户端终端设备厂家类型众多，很多客户并不知道其本身数据终端设备的协议参数设置情况，导致数据---传输之间配合困难，可能延误客户业务的开通。
根据以往MSTP开通过程中积累的经验，站在传输专业的角度提出以下建议，希望能够客户能够明确提供相关的参数设置。
一、外部接口
1、port：请说明使用华为传输设备该单板的哪一个物理端口，以
EFS0为例，该单板有8个端口，如果客户决定使用第3个端口，请指明port：3
2、工作模式：（1）通常有自协商、全双工、半双工等；
（2）速率选择：100M、1000M、10M等；
二、内部接口
1、vlan ID：用于中心端共享端口中，内部数据的区分。
如从18
个地市的2M业务汇聚到该客户中心端千兆口，需要在该千兆口中用vlan标识不同的地市数据，以作区分。
如信阳vlan：1001 开封vlan：1002
2、tag标签：记录是否有标签以及该做如何处理。
需要对中心端
方向、网点方向都要标识access或者tag aware。
mstp知识点汇总MSTP（Multiple Spanning Tree Protocol）是一种用于交换机网络中的冗余路径选择的协议。
它可以有效地解决网络中的环路问题，并提供快速的故障恢复能力。
本文将对MSTP的知识点进行汇总，包括MSTP的基本原理、配置方法以及优势等。
一、MSTP的基本原理MSTP是基于IEEE 802.1Q标准的一种冗余路径选择协议，它通过构建多个生成树来实现环路的消除。
MSTP使用了一种称为RSTP （Rapid Spanning Tree Protocol）的快速生成树协议来计算生成树，同时允许多个生成树的存在，这些生成树可以根据网络的拓扑结构进行划分。
二、MSTP的配置方法1. 配置根桥：在MSTP网络中，根桥是生成树的根节点，负责计算生成树的路径。
可以通过配置根桥的优先级来确定根桥。
优先级越低的交换机将成为根桥。
2. 配置生成树实例：MSTP支持同时存在多个生成树实例，每个实例可以独立配置。
可以通过命令行或者图形界面来配置生成树实例，并指定对应的VLAN。
3. 配置端口角色：MSTP中的端口可以分为根端口、指定端口和替代端口三种角色。
根端口是直接连接到根桥的端口，指定端口是连接到其他交换机的端口，替代端口是备用的路径。
可以通过配置端口的优先级来确定端口的角色。
三、MSTP的优势1. 冗余路径选择：MSTP可以构建多个生成树，通过选择最佳路径来提供冗余和容错能力，确保网络的可靠性和稳定性。
2. 快速收敛：MSTP使用RSTP协议计算生成树，可以在网络发生故障时快速收敛，减少网络中断时间。
3. 灵活性：MSTP可以根据网络的拓扑结构进行生成树的划分，可以更好地适应不同规模和复杂度的网络环境。
4. 可扩展性：MSTP支持多个生成树实例，可以根据需求配置不同的实例，提供更多的灵活性和可扩展性。
5. 兼容性：MSTP基于IEEE 802.1Q标准，与其他兼容该标准的设备和协议兼容，可以与现有网络设备无缝集成。
MSTP培训教程一、引言MSTP（Multiple Spanning Tree Protocol，多树协议）是一种网络协议，用于在复杂的网络环境中实现冗余链路的优化，提高网络的可靠性和稳定性。
本教程旨在帮助读者了解MSTP的基本原理、配置方法和应用场景，从而在实际工作中更好地运用MSTP技术。
二、MSTP基本原理1. 树协议概述树协议（Spanning Tree Protocol，STP）是一种链路层协议，用于在存在环路的网络环境中，自动选择一条最优路径，确保数据包能够正确地从一个节点传输到另一个节点，同时避免数据包在网络中无限循环。
2. MSTP概述MSTP是树协议的一种扩展，它允许多个树在同一个网络中运行，从而实现不同VLAN之间的数据隔离。
MSTP通过将网络划分为多个区域（Region），并为每个区域配置一个独立的树实例，使得网络中的冗余链路得到充分利用，提高了网络的可靠性和稳定性。
3. MSTP关键概念（1）Region：一个Region是一组交换机及其连接的网段，它们共同构成一个广播域。
在MSTP中，每个Region都有一个唯一的Region标识符（Region ID）。
（2）实例（Instance）：在MSTP中，每个树实例都对应一个唯一的实例标识符（Instance ID）。
每个实例负责一组VLAN的转发，这些VLAN被称为实例VLAN（Instance VLAN）。
（3）根桥（Root Bridge）：在MSTP中，每个树实例都有一个根桥，它是该实例中所有交换机的逻辑中心。
根桥负责维护树的状态信息，并根据这些信息计算最优路径。

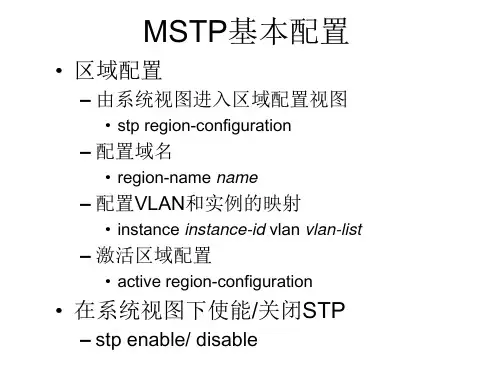

三、MSTP配置方法1. 配置MSTP（1）开启MSTP：在交换机上执行“stp enable”命令，开启MSTP功能。
（2）配置Region：执行“stp region-configuration”命令，进入Region配置模式，设置Region名称、版本和实例VLAN映射表。
MSTP配置1. 16.1MSTP概述1. 16.1.1STP、RSTP1. ⏹16.1.1.1STP、RSTP 总述2. ⏹16.1.1.2Bridge Protocol Data Units(简写为BPDU)：3. ⏹16.1.1.3Bridge ID4. ⏹16.1.1.4Spanning-Tree Timers（生成树的定时器）5. ⏹16.1.1.5Port Roles and Port States6. ⏹16.1.1.6网络拓朴树的生成（典型应用方案）7. ⏹16.1.1.7RSTP的快速收敛8. ⏹16.1.1.8RSTP与STP的兼容1. 16.1.1.1STP、RSTP 总述1. 本设备既支持STP协议，也支持RSTP协议，遵循IEEE 802.1D和IEEE 802.1w标准。
2. STP协议是用来避免链路环路产生的广播风暴、并提供链路冗余备份的协议。
3. 在有线的应用环境中，一条链路指的是一条有线物理连接。
而在无线环境，还包括了AP与AP之间建立起来的无线连接。
对与局域网来说来说，两个LAN间只能有一条活动着的通路，否则就会产生广播风暴。
但是为了加强一个局域网的可靠性，建立冗余链路又是必要的，其中的一些通路必须处于备份状态，如果当网络发生故障，另一条链路失效时，冗余链路就必须被提升为活动状态。
手工控制这样的过程显然是一项非常艰苦的工作，STP协议就自动地完成这项工作。
4. 它能使一个局域网中的设备起以下作用：9. ⏹发现并启动局域网的一个最佳树型拓朴结构。
10. ⏹发现故障并随之进行恢复，自动更新网络拓朴结构，使在任何时候都选择了可能的最佳树型结构。
5. 局域网的拓朴结构是根据管理员设置的一组网桥配置参数自动进行计算的。
使用这些参数能够生成最好的一棵拓朴树。
只有配置得当，才能得到最佳的方案。
6. RSTP协议完全向下兼容802.1D STP协议，除了和传统的STP协议一样具有避免回路、提供冗余链路的功能外，最主要的特点就是―快‖。
MSTP基础培训 - MSTP设备介绍1. 引言MSTP（Multiple Spanning Tree Protocol）是一种基于IEEE 802.1Q标准的多重生成树协议，用于在网络中实现冗余路径以提高可靠性和性能。
本文档将重点介绍MSTP设备，包括其定义、功能和优势。
2. MSTP设备的定义在MSTP网络中，MSTP设备是指支持MSTP协议的交换机或路由器。
MSTP设备可以通过生成树算法计算出多个生成树，并将不同的网络流量路由到不同的生成树上。
与传统的STP（Spanning Tree Protocol）相比，MSTP设备能够实现更好的负载均衡和快速收敛。
3. MSTP设备的功能MSTP设备具有以下主要功能：3.1 多重生成树MSTP设备可以针对不同的VLAN（Virtual Local Area Network）或实例生成多个独立的生成树。
这样可以避免单一生成树对所有网络流量进行控制，提高网络的可用性和可靠性。
3.2 独立配置MSTP设备允许管理员独立配置每个生成树的端口成员和根桥选举参数。
这种独立配置的特性使得MSTP网络更加灵活，能够更好地适应不同的网络拓扑和需求。
3.3 快速收敛MSTP设备支持快速收敛，即在网络链路发生故障或拓扑发生变化时，能够快速将网络恢复到正常运行状态。
相比传统的STP，MSTP在网络恢复方面具有更好的性能。
3.4 虚拟链路MSTP设备支持虚拟链路的概念，可以将多个物理链路虚拟化为一个逻辑链路。
通过虚拟链路，可以实现链路聚合和负载均衡，提高网络的带宽利用率和性能。
4. MSTP设备的优势MSTP设备相比其他生成树协议的设备具有以下优势：4.1 高可用性MSTP通过生成多个独立的生成树，可以实现冗余路径，提高网络的可用性。
即使某个链路或设备发生故障，其他生成树仍然可以正常工作，保证了网络的连通性。
4.2 高性能由于MSTP设备支持负载均衡和快速收敛，可以合理分配网络流量和快速应对网络变化，从而提高网络的性能和响应速度。
MSTP以太网业务配置指导手册-烽火目录1 设备介绍 (3)2 通用配置说明 (3)2.1 SDH配置 (3)2.1.1 交叉配置 (3)2.1.2 WAN口开关 (3)2.1.3 WAN口封装选择 (4)2.1.4 GFP封装的FCS选择 (5)2.1.5 WAN口的映射模式选择 (5)2.1.6 LCAS功能 (6)2.2 开销字节配置 (6)2.2.1 GFP字节定义 (6)2.2.2 SDH开销字节定义 (7)2.3 以太网配置 (9)2.3.1 VLAN配置 (9)2.3.2 TAG及UNTAG选择 (9)2.3.3 端口PVID配置 (10)2.3.4 端口VMAN配置 (11)3 具体测试配置说明 (11)3.1 概述 (11)3.2 带宽可配测试（6.2.2） (12)3.2.1 与阿尔卡特对通的配置： (12)3.2.2 与中兴对通的配置 (16)3.2.3 与华为对通的配置 (17)3.3 多径传输测试（6.2.3） (17)3.3.1 与阿尔卡特对通 (17)3.3.2 与中兴对通的配置 (18)3.3.3 与华为对通的配置 (18)3.4 FE到FE汇聚（7.4.2） (19)3.4.1 与阿尔卡特对通的配置 (19)3.4.2 与中兴对通的配置 (23)3.4.3 与华为对通的配置 (23)3.5 FE和GE到GE的汇聚 (24)3.6 VLAN互通测试（8.4.1） (24)3.6.1 与阿尔卡特对通的配置 (24)3.6.2 与中兴对通的配置 (26)3.6.3 与华为对通的配置 (26)3.7 VLAN嵌套应用互通测试（8.4.2） (27)3.7.1 与阿尔卡特对通的配置 (27)3.7.2 与中兴对通的配置 (29)3.7.3 与华为对通的配置 (30)3.8 在几方设备互联时对用户路由器的设置 (30)1设备介绍网管版本：OTNM 2000 V2.0R4 Build 04.10.03.10设备型号：FonsWeaver 780B，CiTRANS 550B，IBAS 180机盘版本：GFI1 软件版本: 01CGFC1软件版本: 01GESC1软件版本: 01EESD1软件版本: 01F各机盘相互兼容，彼此互通无需特别配置。
烽火MSTP设备以太网盘配置规范手册目录MSTP设备以太网盘的介绍 (3)一、GFC1机盘描述 (3)1.1主要功能描述 (3)1.2单盘说明 (3)1.3单盘配置 (5)1.4广播风暴抑制 (12)1.5静态单播地址 (12)1.6静态组播地址 (12)1.7二层流配置 (13)1.8单盘控制命令配置 (15)二、GFI1机盘描述 (16)1.1主要功能 (16)1.2 单盘基本功能 (16)1.3单盘配置说明 (17)三、ESC1机盘描述 (18)1.1主要功能 (18)1.2 单盘基本功能 (18)1.3单盘配置说明 (19)四、ESD1机盘描述 (21)1.1主要功能 (21)1.2单盘配置说明 (21)MSTP设备以太网盘应用要点 (23)一、开销字节的配置 (23)二、LCAS状态设置 (23)三、GFP封装设置及检查 (24)四、设备以太端口相关设置 (25)五、环回操作 (27)六、VLAN配置 (30)MSTP设备以太网盘的介绍一、GFC1机盘描述1.1主要功能描述●用于GF2488-01B/C系统设备的任一个高阶支路槽位和群路槽位。
对外提供8路FE以太网电接口（LAN口）和2个GE以太网光接口，对内提供8个FE全双工以太网数据接口（WAN口）和2个GE以太网光接口。
●每个支路由支路输入，输出接口电路，以太网二层交换电路、GFP/LAPS/HDLC封装和解封装电路，映射和去映射电路，STM-1信号的复接分接以及微机管理等几部分组成。
●二层交换功能增加了带宽限制，QOS等以前无法实现的功能。
●性能、告警屏蔽：通过网管命令，可设置某个告警或性能被屏蔽。
●完成POH开销处理，POH开销接入。
●下话指针处理，上话加入固定指针处理。
●开销监视：每个映射颗粒的开销均可监视，向网管上报高阶和低阶的告警和性能。
1.2单盘说明在GF2488-01B系统上，可以插在30~33，38~3D共10个槽位。
mstp技术参数MSTP（Multiple Spanning Tree Protocol，多重生成树协议）是一种用于以太网交换网络的网络协议。
它基于Spanning Tree Protocol（生成树协议），但通过引入多个实例（instance）来实现更大规模的网络拓扑的冗余。
一、MSTP技术概述MSTP技术是一种以太网交换技术，其主要目的是增加网络的冗余性和可靠性。
通过允许多个生成树实例共存，MSTP技术能够支持更大规模的网络拓扑，从而提高网络整体的容错性。
MSTP可以通过配置不同的桥实例（Bridge Instance）来划分网络。
每个桥实例都可以拥有独立的生成树，因此可以适应复杂的网络拓扑结构。
MSTP技术与RSTP（Rapid Spanning Tree Protocol）兼容，可以在同一个网络中同时使用。
二、MSTP技术参数下面是MSTP技术常用的参数及其说明：1. 根桥（Root Bridge）：网络中生成树的顶部，负责向下分发生成树的配置信息。
2. 生成树（Spanning Tree）：由根桥向下分发的配置信息，用于计算网络中的最短路径。
3. 桥优先级（Bridge Priority）：每个桥实例的优先级，用于选举根桥。
优先级越低，越有可能被选为根桥。
4. 端口优先级（Port Priority）：每个接口（端口）的优先级，用于选举树根端口。
优先级越低，越有可能成为树根端口。
5. 哈希算法（Hash Algorithm）：用于实现端口聚合（Link Aggregation）时的负载均衡。
常见的哈希算法有源MAC地址哈希、目的MAC地址哈希等。
6. 最大Hops（Max Hops）：网络中一个生成树的最大跳数。
一般用于限制生成树的扩展范围，保证网络性能。
7. 根端口（Root Port）：每个非根桥上与根桥相连的端口，用于向上转发生成树。
8. 设备ID（Device ID）：用于唯一标识网络中的每个交换机设备。
MSTP单盘及配置介绍烽火科技学院培训中心目录EMU 盘工作原理ÐEMU 作为代理者A 管理网元；在网元管理中代理者A 管理BCT；从各个BCT 上收集各机盘的故障告警和性能信息，并把它传送给网块的管理者Ma。
代理者A 收集网元公共告警和性能，如机框温度、电源电压及其超限告警，并传送给Ma。
代理者A 接收Ma 的配置和命令，并传送给BCT 执行。
ÐEMU 也可以作为网块管理者Ma 来管理网块。
